Belki żelbetowe: rodzaje i możliwe rozmiary

Belki żelbetowe GOST 28737-90 - kompletny zbiór precyzyjnych wymagań technicznych dla przedmiotowych produktów. Służą do wzmocnienia kształtu konstrukcji i zwiększenia możliwości jej momentów zginających. W tym artykule przyjrzymy się typom belek żelbetowych i ich parametrom.

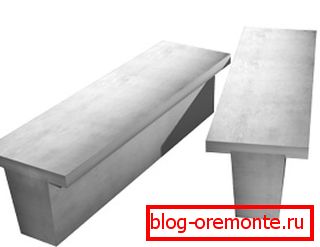

Zdjęcia belek żelbetowych

Opis techniczny

Instrukcje dotyczące produkcji takich wytrzymałych wyrobów betonowych obejmują zastosowanie niezawodnej wzmocnionej ramy i betonu nie niższej niż trzysetna klasa.

Wskazówka: jeśli wykonujesz betonową belkę własnymi rękami, wówczas zaleca się użycie wzmocnionej struktury ze wzmocnieniem. Poprawi to efektywność percepcji sił poprzecznych.

Belka żelbetowa 6 m: wzmocniona rama

Obliczenia belek żelbetowych pod kątem ugięcia wykonuje się zgodnie ze wzorem podanym w instrukcji dla SP 52-01-2003.

Wskazówka: ze względu na trudności w dokonywaniu niezależnych obliczeń zaleca się skorzystanie w tym celu z pomocy jednego z kalkulatorów online lub specjalnego programu. Umożliwi to znacznie szybsze usuwanie błędów i radzenie sobie z zadaniem.

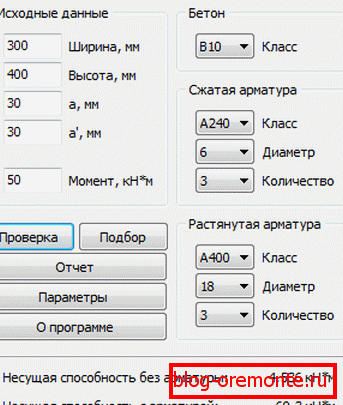

Przykład odpowiedniego programu wykonującego obliczenia konstrukcji żelbetowych

Gatunek

Według gatunku, w pierwszej kolejności rozważane produkty można podzielić według formy produkcji:

Wpisz Funkcje specjalne
Prefabrykowane Użyj Tauri lub prostokątnego odcinka, są produkowane w fabrykach.
Monolityczny Wykorzystywany jako element składowy monolitycznej konstrukcji, wytwarzany na placu budowy
Prefabrykowany monolityczny Połącz funkcje produktów prefabrykowanych i monolitycznych

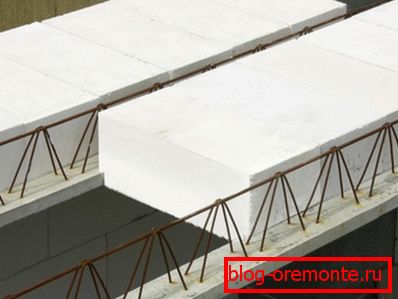

Prefabrykowana belka żelbetowa 18 m

Również wiązki mogą być klasyfikowane w zależności od zakresu ich zastosowania:

  1. I-belki. Cena takich produktów jest bardzo wysoka, podobnie jak wskaźniki siły. Są szeroko stosowane w budowie budynków przemysłowych i wielkopanelowych.

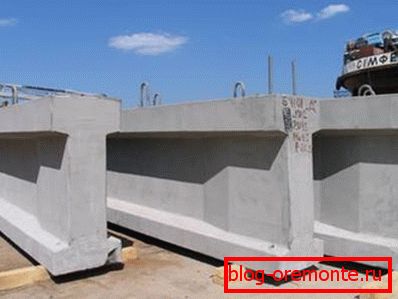

Belka żelbetowa dwuteownikowa 12 m
  1. Pasy. Zrób zworkę w otworach między tablicami ścian.
Wymiary обвязочной балки
  1. Crane. Jak sama nazwa wskazuje, jest obsługiwany w celu zrównoważenia działania dźwigu.

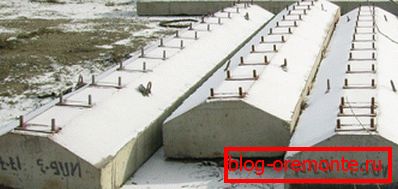

Żuraw przedstawiciele konkretnych produktów
  1. Siatka. Mają one dość wąski zakres i są najczęściej używane w konstrukcji regałów.

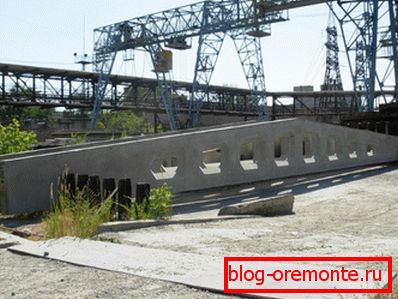

Wzorzec zbrojonego betonu
  1. Rafter. Są one z reguły używane do pokrycia jednopiętrowych budynków z dachem.

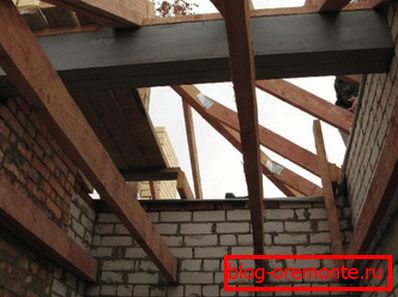

Belka wiązara jest zaangażowana w układ dachu
  1. Fundacja. Pozwól wyposażyć jakościową i niezawodną podstawę, zarówno taśmową, jak i monolityczną.

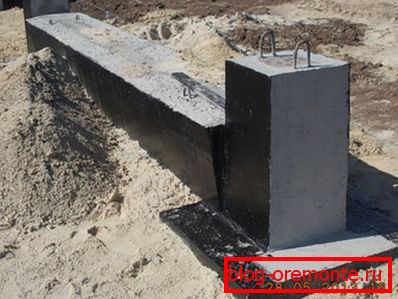

Fundamentowy produkt betonowy

Jak widać, rozpatrywane elementy mogą prawie całkowicie uformować szkielet budynku, zaczynając od jego podstawy, zakopanego w ziemi i pompującego zadaszenia. To znacznie upraszcza prace budowlane i gwarantuje niezawodność całego budynku.

Wymiary

Istnieją różne rozmiary belek z betonu zbrojonego, zaprojektowane do różnych przypadków:

Klasyfikacja Ciężar kg Wymiary liniowe, cm
1B 130 116?30?15
2b 220 148?30?20
3b 250 184?30?25
4B 490 216?30?30
5B 600 265?30?30
6B 1200 278?60?30
7B 1770 338?60?35
8B 2880 425?60?45

Produkcja

Jeśli twój obiekt budowlany jest mały, możliwe jest samodzielne utworzenie belki żelbetowej.

Aby to zrobić, wykonaj następujące czynności:

  1. Układamy dno szalunku dla konkretnego produktu z solidnej drewnianej tarczy.
  2. Następnie tworzymy ścianydla których możesz wziąć cieńsze deski.
  3. Rozciągamy się od środka folii z tworzywa sztucznego. Pomoże to później oddzielić drzewo od zamarzniętego betonu.
  4. Montujemy wzmocnione pasy w dolnej i górnej części konstrukcji..

Wskazówka: zaleca się wiązanie prętów za pomocą miękkiego drutu, a nie spawanie ich ze sobą za pomocą spawarki. Spawanie zmniejsza ich elastyczność.

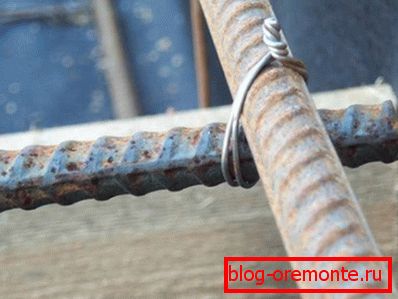

Zastosowanie drutu do mocowania wzmocnionych prętów
  1. Zagnieść roztwór cementu, piasku i żwiru odpowiednio w stosunku 1: 2: 4. Woda dodaje się dwa razy mniej niż ilość uzyskanej suchej mieszaniny.

Wskazówka: do wykonania ciasta najlepiej użyć betoniarki. Osiągnie wymaganą jednolitość i przyspieszy proces.

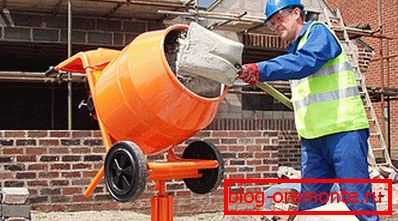

Sprzęt do mieszania betonu
  1. Napełnij uzyskaną objętość przygotowanej mieszaniny. Nie należy rozciągać wypełnienia w kilku etapach, aby uniknąć tworzenia się zimnych szwów.
  2. W kilku miejscach przebij beton z prętem stalowym i wykonaj wibroprasowanieaby usunąć ewentualne kieszenie powietrzne wewnątrz zaprawy.
  3. Przykryj konstrukcję plastikową folią i zwilż wodą, aż do całkowitego utwardzenianastąpi to za cztery tygodnie. Następnie usuwamy deskowanie i możemy wykorzystać belkę zgodnie z przeznaczeniem.

Wniosek

Belki z betonu zbrojonego znacznie ułatwiają i przyspieszają budowę budynku. Za ich pomocą można ułożyć fundamenty, kontury ścian i podstawę dachu.

Mają wysoką wytrzymałość, co gwarantuje zachowanie struktury budynku nawet przy bardzo dużych obciążeniach. Szeroka gama rozmiarów i kształtów pozwoli Ci łatwo znaleźć produkt, którego potrzebujesz. Możliwe jest również ich własna produkcja.

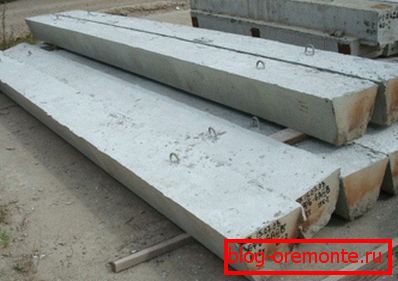

Gotowe do użycia belki betonowe

Film wideo w tym artykule dostarcza informacji wizualnych związanych z tym tematem. Zastosowanie belek z betonu zbrojonego zapewnia wysoką niezawodność budynku.
