Betoniarka samobieżna - czy to możliwe? samodzielny montaż i

Każdy budowniczy będzie mógł powiedzieć, że ręczne przygotowanie roztworu w dowolnej pojemności za pomocą łopaty lub rozdrabniacza jest niezwykle trudne, szczególnie gdy jest bardzo potrzebne, dlatego betoniarka, zmontowana własnymi rękami, może być alternatywą dla ręcznej pracy i montażu fabrycznego. Oczywiście mechanizm produkcji rzemieślniczej powinien mieć różną wartość, inaczej nie ma sensu - łatwiej jest go wynająć lub kupić w sklepie.

Поэтому составные элементы механизма должны быть, что называется «под руками», а само устройство - наиболее простым. Сейчас мы постараемся собрать такую конструкцию, которая доступна для любого домашнего мастера, а также посмотрим видео в этой статье, наглядно затрагивающее нашу тему.

Zrób to sam

Czego potrzebujemy

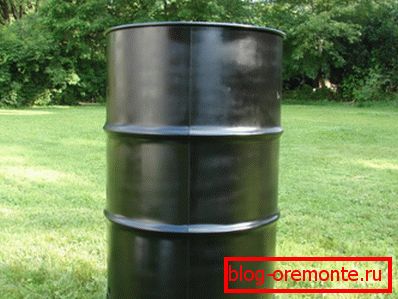

• Przede wszystkim, aby wykonać betoniarki własnymi rękami, będziemy potrzebować czołgu, a do tego, możliwie jak najlepiej, pasuje stara metalowa lufa, pod warunkiem, że nie jest zardzewiała. Jednak nawet jeśli są na niej uszkodzenia mechaniczne, należy je naprawić, spawając tam plaster z blachy lub wykorzystując to miejsce do otwarcia i rozładunku. Wczesna zawartość takiego zbiornika nie ma znaczenia, ponieważ zapach w tym przypadku nie jest przeszkodą, zwłaszcza, że ​​zniknie w kilku partiach.
• Będziesz także potrzebował kawałka metalowej rury o średnicy 40-50 mm, a także kołnierzy, ale tutaj jest to nieco bardziej skomplikowane. Jednak, mimo że ich cena w sklepie nie jest bardzo wysoka, lepiej jest szukać takich części w domu - jest bardzo możliwe, że znajdą się wśród starych części samochodowych, a będziesz musiał tylko zmodyfikować je do pożądanego rozmiaru. Ponadto potrzebne będą gładkie łączniki dla sekcji bramy o wymiarach 14-16 mm, inny profil metalowy dla systemu nośnego (kąt, kanał, kwadratowa rura itp. - wszystko, co istnieje w gospodarstwie domowym), a także śruby i nakrętki do montażu.

Uwaga Takich elementów do montażu nie trzeba szukać w garażu - często można je znaleźć w punktach dostawy złomu lub po prostu spytać od sąsiadów.

Pierwsze kroki

Przede wszystkim przerobimy (jeśli to konieczne, naprawimy) beczki, które mamy, i musimy znaleźć środek na obu końcach pokryw lub dna. Będzie to całkiem proste - przykryj koniec całą kartką papieru i pokonaj ją wzdłuż krawędzi lufy (tak, jakby uszczelka została pobita). Następnie złóż powstały okrągły arkusz na pół i w dwóch kierunkach zaznacz średnicę - punkt przecięcia linii diametrycznych będzie dokładnie w środku.

W tych miejscach trzeba przymocować kołnierze, ale najpierw wystarczy wykonać otwory na wał za pomocą śrub, używając do tego celu śrub o średnicy nie mniejszej niż 8 mm - ładunek będzie poważny.

Также вам нужно будет вырезать прямоугольное отверстие сбоку, примерно, 300×250 мм - здесь в дальнейшем вы прикрепите загрузочно-разгрузочную дверцу. По краям этого люка для герметизации нужно наклеить полоски из мягкой резины шириной 5-10 мм, только для этого тщательно зачистите поверхность, иначе при работе прокладки отклеятся.

Мы рассматриваем, как сделать своими руками бетономешалку, и переходим к крышке - её размеры должны превышать размеры люка - в данном случае достаточно будет 280×340 мм - чтобы крышка плотно перекрывала отверстие. В качестве навесов лучше всего использовать карточные петли (несъёмные), чтобы крышка не упала во время работы.

Aby zamknąć, należy użyć rogu, który jest dociskany do śrub, ale najlepiej jest użyć zatrzasków karabińczyka do tego, jeśli są jakieś w gospodarstwie domowym, jest to bardzo wygodne.

Teraz zwracamy się do mocowania kołnierzy - będą potrzebować 4 sztuki - 2 na każdym końcu, wewnątrz i na zewnątrz. Możemy założyć, że jest to instrukcja obowiązkowa - faktem jest, że lufy są wykonane z cienkiej blachy stalowej, która po prostu nie wytrzyma obciążenia, jeśli kołnierz jest przymocowany śrubami bezpośrednio do dna, ale jeśli przytrzymasz blachę po obu stronach, wytrzyma, ponieważ obciążenie zostaną rozdzielone równomiernie.

Z rury, która została wcześniej ustawiona, wyciągasz wał, staraj się tylko, aby średnica wewnętrzna kołnierzy pokrywała się z zewnętrzną średnicą wału, czyli rurą i zeskrobał złącze.

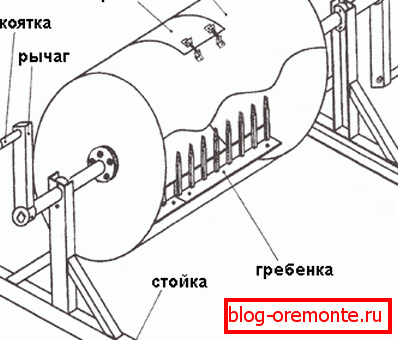

Do wałka mocuje się dźwignię - do tego można użyć grubej metalowej taśmy lub kawałków zbrojenia o przekroju 14-16 mm i można wykonać uchwyt z tego samego zbrojenia (ale z pewnością gładko ściankami), a dla wygody obracania można umieścić rurę na rączce nieco większa średnica.

Warto zauważyć, że betoniarka z kolby własnymi rękami odbywa się na tej samej zasadzie.

Мы продолжаем рассматривать тему, как изготовить бетономешалку своими руками и теперь сделаем три-четыре гребёнки, которые будут помогать смешивать компоненты между собой и для этого можно использовать металлический уголок 50×50 мм и гладкостенную арматуру или квадрат сечением 14-15 мм (узнайте здесь, как забетонировать столб).

Szpilki najlepiej wyostrzyć, aby roztwór swobodnie się z nich wynurzał, nie tworząc narośli, i ułożyć je w odległości 50 mm od siebie i spawać do naroża, jeśli jest okrągły lub przykręcony, jeśli jest kwadratowy. Ponieważ naroże na całej długości beczki będzie bardzo niewygodne w montażu, wówczas każdy z grzebieni najlepiej jest pociąć na dwie części, mocując do ściany za pomocą śrub o średnicy 6-8 mm.

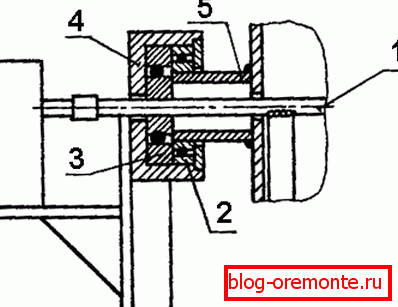

Łóżko można zmontować z najróżniejszego profilu, głównego warunku, który okazał się wystarczająco mocny - wszystko pasuje tutaj - narożnik, kanał, profilowana rura, a nawet grube okucia. Byłoby bardzo dobrze, oczywiście, jeśli można znaleźć odpowiednie dla łożysk wału, dopasować je i naprawić, po zamontowaniu siedzenia na łóżku, aby można było zdjąć lufę, ale w tym samym czasie zapewni to swobodny obrót.

Zgodnie z bardzo podobnym schematem, można zainstalować skrzynię biegów do betonomieszarki - własnymi rękami po złożeniu napędu elektrycznego z silnika pracującego od 220 V - jeśli wszystko to znajdzie się w garażu, to takie urządzenie będzie bardzo wygodne. Ale tutaj nie powinniśmy zapominać, że twoim celem jest zebranie taniej i praktycznej jednostki - w przeciwnym razie lepiej jest wynająć betonomieszarkę.

Uwaga Jeśli nadal zdecydujesz się na użycie napędu elektrycznego, najlepiej jest użyć silnika jednofazowego o mocy 2,2 kW, w przybliżeniu 1500 obr / min, chociaż ten parametr nie jest krytyczny, ponieważ jest regulowany przez średnice kół pasowych. Ponadto nie zapominaj, że im prostsza konstrukcja, tym łatwiej będzie naprawić betonarkę własnymi rękami.

Wniosek

Также, используя принцип вышеописанной конструкции, будет возможен такой вариант, как бетономешалка на трактор своими руками. Только здесь шкив на редуктор вам нужно будет прилаживать от дизеля (см.также статью «Железобетонные прогоны – все, что нужно знать о данном виде конструкций»).

Pomyślny montaż!
