Betoniarka samozaładowcza: przegląd modeli, zasada działania

На данный момент такая техника используется более чем в 140 странах мира, причём, это может быть, как мобильный бетоносмеситель с самозагрузкой, так и рассчитанный на большие объёмы rozwiązanie - всё зависит от потребности сооружаемого объекта.

Uniwersalne maszyny tego typu są stosowane w prawie wszystkich rodzajach budownictwa obronnego, przemysłowego i cywilnego, a w szczególności w budowie lotnisk, bunkrów, mostów, linii kolejowych, dróg, budynków mieszkalnych i przemysłowych, i tak dalej.

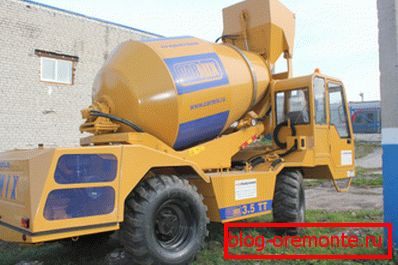

Betonomieszarka CARMIX 3,5 TT

Oczywiście, przy takim zapotrzebowaniu jest wielu producentów, którzy oferują coraz bardziej zmodernizowane jednostki, które zostaną omówione poniżej, a także można zapoznać się z tematycznym wideo w tym artykule, podobnie jak z dodatkiem do materiału.

Betonosmesiteli

Uwaga Rozważana przez nas jednostka to cały kompleks mechanizmów, w tym betoniarka i wózek widłowy. Mechanizmy te znajdują się na podwoziu samobieżnym - w tym samym czasie wszystkie czynności związane z produkcją betonu są zmechanizowane do maksimum - chyba że połączenie węża doprowadzającego wodę z mieszalnikiem odbywa się ręcznie.

Niektóre modele

Uwaga Niedaleko Wenecji jest zakład z 30-letnim okresem produkcji, tysiące maszyn CARMI X już zsunęło się z przenośników. W chwili obecnej jest to prawdopodobnie największy producent tego typu urządzeń, choć nie jedyny.

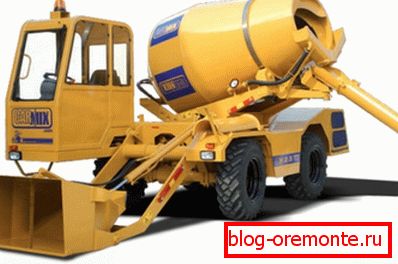

CARMIX 2,5 TT
  • CARMIX 2,5 TT ma mieszarkę o pojemności 3410 litrów, która pozwala na produkcję betonu do 10m3/ godzina, to znaczy cztery cykle na godzinę, w każdym z nich przygotowywane jest 2,5 m3 rozwiązanie. W rzeczywistości okazuje się, że taka maszyna na jedną ośmiogodzinną zmianę może zapewnić do 80m3 mieszanki, w związku z tym w pełni zapewniają zatrudnienie całej brygady.
  • Ten samozaładowczy betoniarka ma 400-litrowe wiadro z przodu, a także rozładowczą rynnę składaną.. System napędzany jest chłodzonym wodą PERKINS 1104 D-44 T o mocy 85 koni mechanicznych. Posiada zamkniętą kabinę ogrzewaną ROPS FOPS, wąż do mycia (do czyszczenia) wysokiego ciśnienia i możliwość rozładunku z czterech stron z wysokości do 1,9 m. Ważenie składników pod bębnem jest systemem elektronicznym LOAD CELLS.

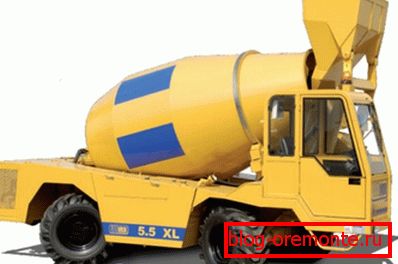

CARMIX 5,5 XL
  • CARMIX 5.5 XL ma dość podobny wygląd z wyżej wymienioną maszyną, tylko pod względem wydajności, ta jednostka jest znacznie poważniejsza.. Tak więc tutaj lufa jest prawie dwa razy większa i ma 7600 litrów, w której w ciągu godziny jest wykonana do 16,5 m3 beton - trzy cykle po 5,5 m3dlatego przesunięcie może wynosić do 132m3 produkty. Oczywiście, tutaj jest dużo więcej miejsca na bagażnik i ma 600n mocniejszy silnik CUMMINS B5 9TAA. chłodzony wodą 6 cylindrów, 150 koni mechanicznych.

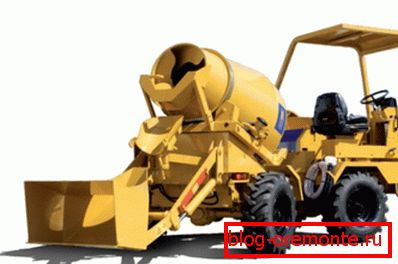

CARMIX ONE
  • Na małych budowach można użyć jednostki tego samego zakładu produkcyjnego CARMIX ONE, który ma bardzo małe wymiary, a co za tym idzie, znacznie niższą wydajność. Tak więc jego mikser ma pojemność zaledwie 1400 litrów, pojemność łyżki ładunkowej wynosi 180 litrów, co pozwala na 5 m3/ godz. (pięć cykli po 1 m3/ godzinę), следовательно - 40м3 w jednej zmianie. Silnik również nie jest tak mocny, to chłodzony wodą diesel PERKINS 403 D-15 T o mocy 39 koni mechanicznych, kabina ROPS FOPS z siedziskiem, które może się obracać o 180 °, jak wskazano w instrukcji obsługi.

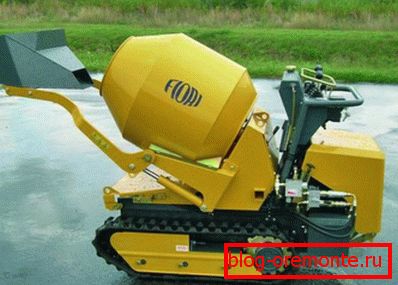

KWIATY MINIDUMPER 800P
  • KWIATY MINIDUMPER 800P to mobilny samozaładowczy betoniarka montowana na samobieżnej platformie z gumowym podwoziem i prędkością jazdy 4,2 km / h. Pojemność bębna tutaj wynosi tylko 180 litrów, łyżka załadowcza jest wyposażona w napęd hydrauliczny, ładowność 800 kg, cały ruch odbywa się za pomocą silnika Diesla KUBOTA lub silnika HONDA o mocy 13 koni mechanicznych. Wymiary urządzenia wynoszą tylko 168x83x122 cm przy masie netto 650 kg.
Model JZC
  • Taki betonomieszarkę, jak na powyższym zdjęciu, nie można nazwać samozaładowczym, chociaż tutaj ładowanie składników odbywa się nieco inaczej niż w przypadku konwencjonalnego betonomieszarki, to znaczy, wszystkie elementy wchodzą do bębna dzięki obciążeniu. Серия смесителей типа JZC оснащена электрическими двигателями разной мощности, от чего, собственно, и зависит производительность той или иной модели. Особое внимание можно уделить барабану - при замешивании rozwiązanie он вращается по часовой стрелке, а при разгрузке - против часовой стрелки - это происходит при помощи шестерни фрикционного колеса.
Marka JZC 350 JZC 500 JZC 500 JZC 750
Wydajność 10? 14m3/ godzinę 18? 20m3/ godzinę 25? 30m3/ godzinę 30? 35m3/ godzinę
Odchylenie w rozmiarze ? 60 mm ? 60 mm ? 70 mm ? 80 mm
Prędkość obrotowa 14 stron na minutę 13 stron na minutę 13 stron na minutę 12,26ob / min
Maksymalna prędkość 20 km / godzinę 20 km / godzinę - -
Mieszanie mocy silnika 5,5 kV 7,5 kV 7,5 kV 11 kV
Udźwig 4.5kV 5,5 kV 5,5 kV 7,5 kV
Silnik pompy 0,55 kV 0,55 kV 0,75 kV 0,75 kV
Msza św 1950 kg 2400 kg 3000 kg 4000 kg
Wymiary (długość / szerokość / wysokość) 2766 x 2140 x 3000 3500 x 2200 x 3200 5200 x 2065 x 3200 5650 x 2055 x 3535

Tabela parametrów różnych modeli JZC

Jak to działa

Zbieramy wodę

Ogólnie rzecz biorąc, proces przygotowania mieszanki betonowej na zmechanizowanych jednostkach nie różni się od tego, co zrobiłbyś z rękami w jakiejkolwiek starej rynnie, mieszając składniki z łopatą lub motyką.

Oczywiście, strona techniczna procesu jest znacząco różna, ale kolejność elementów mieszających i ich kolejność dodawania pozostaje niezmieniona, jak również warunki przechowywania roztworu w postaci ciekłej - powinno być stale mieszane podczas opóźnienia.

Wszystko zaczyna się od wstrzyknięcia wody do zbiornika, a tutaj możesz dokonać jakiejś dygresji - jej ilość nie może być określona bardzo dokładnie przy użyciu dowolnego stołu, chociaż takie istnieją - cały połów jest taki, że wypełniacze (piasek i tłuczeń) mogą mieć różne procent wilgotności.

W konsekwencji, jeśli ten sam piasek jest mokry, będziesz potrzebować mniej wody, chociaż możesz określić odpowiednią ilość płynu na jeden cykl za pomocą pojedynczego testu, ale jest to możliwe tylko wtedy, gdy masowe materiały budowlane zachowują ten sam procent wilgotności przez cały dzień.

Ale nawet jeśli na zewnątrz jest zimno i nie ma opadów, wilgoć nadal paruje, a stosunek może się zmienić następnego dnia.

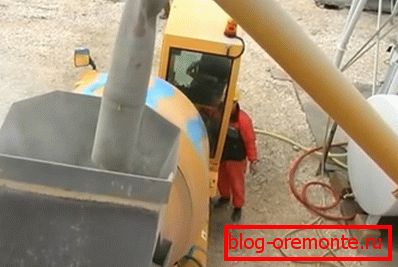

Ładowanie cementu

Określanie ilości cementu jest nieco prostsze - jego udział, w zależności od marki betonu i cementu, jest w tabelach określonych przez normy państwowe, zwłaszcza że w niektórych betoniarkach samozaładowczych instalowane są elektroniczne dozowniki na składniki luzem, oczywiście cena takich kruszyw jest znacznie wyższa.

Cokolwiek to było, cement wlewa się w pierwszej kolejności - ta procedura pozwala zwiększyć wytrzymałość betonu nawet trzykrotnie (udowodniono eksperymentalnie).

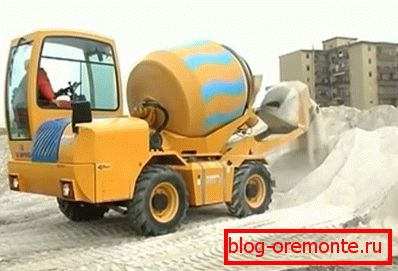

Zgnieciony ładunek kamienia

Po tym, jak mleko utworzy cement z wodą, wlewa się do niego niezbędną ilość piasku i miesza do momentu uzyskania jednorodnej masy, a dopiero potem dodaje się pokruszony kamień do wyrobów betonowych.

Taka sekwencja jest najbardziej optymalna, ponieważ odpowiada GOST 7473-94, dlatego mieszanina jest najsilniejsza po związaniu i utwardzeniu konstrukcji betonowych.

Wniosek

Podsumowując, można powiedzieć, że mikser montowany do pojazdu z samozaładownikiem używanym lub nowym jest również korzystny dzięki temu, że przy jednej partii można dostarczyć kilka przedmiotów do pracy - wystarczy dostarczyć odpowiednią ilość miejsca. Ponadto zwiększa się opłacalność produkcji i szybkość prac budowlanych i instalacyjnych.
