Betoniarka własnoręcznie wykonana ze złomu: niuanse

W tym artykule porozmawiamy o tym, w jaki sposób beton domowy może być wykonany ręcznie przy użyciu dostępnych materiałów i narzędzi. Temat artykułu jest bardziej niż istotny, ponieważ obecność miksera z zmechanizowanym napędem jest gwarancją wysokiej jakości i udanego betonowania.

Wydawałoby się, że może być łatwiej, ponieważ wystarczy kupić niezbędną jednostkę lub w najgorszym wypadku ją wynająć. Tak właśnie jest, ale jeśli budżet przeznaczony na realizację prac budowlanych jest ograniczony, dzięki czemu domowe betonomieszarki będą miały pozytywny wpływ na koszt gotowego wyniku.

Konstrukcja miksera fabrycznego jest prosta. Dlaczego nie powtórzyć tego przy użyciu materiałów złomu

Aby określić wybór optymalnej technologii do samodzielnego wytwarzania miksera, należy rozważyć urządzenie i zasadę działania urządzenia fabrycznego.

Funkcje konstrukcyjne

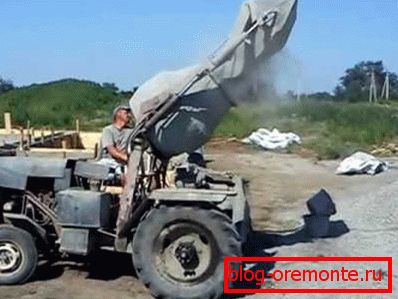

Nie każdy może pokazać domowe miksery tego typu.

Podstawą najnowocześniejszych betoniarek jest bęben, trawers, spawany metal i napęd elektryczny.

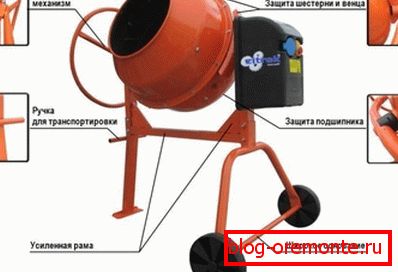

Bęben, w którym ładowane są składniki, jest zamocowany na trawersie za pomocą łożysk tocznych. Silnik znajduje się w bezpośrednim sąsiedztwie bębna i przekazuje moment obrotowy przez łańcuch lub napęd pasowy. Intensywność obrotu bębna jest kontrolowana przez przekładnię zębatą.

W rzeczywistości projekt fabrycznego betoniarki jest prosty i można go powtórzyć niezależnie, wprowadzając pewne zmiany.

Z lufy robimy mikser ręczny

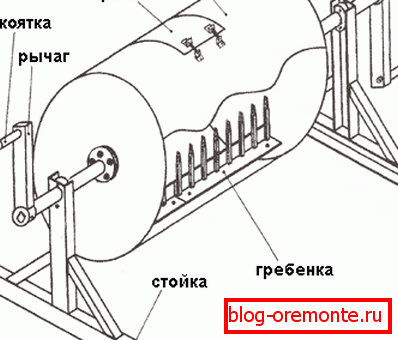

Na zdjęciu gotowe urządzenie z napędem ręcznym

W rzeczywistości bęben betoniarski jest metalową lufą. Dlatego do produkcji jednostki własnymi rękami najbardziej logiczne jest użycie niepotrzebnego, ale raczej mocnego cylindrycznego pojemnika.

Instrukcje dotyczące produkcji naszego urządzenia wymagają użycia metalowej beczki o pojemności do 200 litrów. Znalezienie takiej zdolności nie wydaje się być szczególnie trudne. Na przykład możesz użyć kontenera spod paliwa.

Technologia wytwarzania

Proste szkice domowych mikserów do betonu, które możesz zastosować samodzielnie
  • W początkowym etapie na końcach lufy wykonujemy otwory na śruby łączników kołnierzowych i wał.
  • W bokach na ścianie beczki wycięto prostokątny otwór pod drzwiami załadowczymi (wymiary 300 * 240 mm).
  • Aby uzyskać szczelność bębna, przyklej krawędzie otworu od zewnątrz gumowym lub poliuretanowym uszczelniaczem. Im grubsza jest wybrana plomba, tym lepiej.
  • Wytnij stalową blachę z blachy stalowej tak, aby jej krawędzie zachodziły na linię wycięcia..
  • Zgrzewamy zawiasy i niezawodne urządzenie blokujące do krawędzi otworu i pokrywy studzienki. Najłatwiej jest wykonać urządzenie blokujące z naroży przyspawanych do pokrywy i beczki. W narożnikach przewiercamy otwory pod śruby.
  • W następnym kroku wykonujemy napęd ręczny.. Zasada działania tego projektu jest pod wieloma względami podobna do działania obrotowego uchwytu odwiertu. Aby przygotować wał, możesz użyć rury wodnej o średnicy 50 mm.
  • Wał na końcach lufy jest przymocowany za pomocą kołnierzy. Kołnierze mogą być wykonane przy użyciu większych rur. Kołnierze mocowane są do końców lufy metodą spawaną lub śrubową.
  • Aby mieszanie było przeprowadzane dokładniej i intensywniej, grzebienie musi być zainstalowane wewnątrz beczki.. Produkujemy grzebienie o kącie 50 * 50 mm i długości 700 mm. Zęby są najłatwiejsze do wykonania z gwoździ budowlanych 100 mm, które wystarczają do spawania z podstawą. Grzebienie można zamocować wewnątrz lufy za pomocą połączenia śrubowego lub spawanego. Zamocuj grzebienie wzdłuż przejścia szybu. Z reguły wystarczą 4-5 grzebieni dla standardowej beczki.
  • Następnie odbierz stelaż, jak pokazano na schemacie. Mocowanie wału wymaga łożyska.

Użycie gotowej jednostki przeprowadza się w następujący sposób. Mieszanina przelewa się przez właz. Następnie nalewana jest ta sama woda. Dalej klapa jest ustalona za pomocą śrub i można przejść do obrotu beczki.

Cena takiego urządzenia jest niska, a skuteczność zastosowania wystarcza do betonowania w warunkach indywidualnej budowy. Istotną wadą tego urządzenia są ograniczone wymiary drzwi ładunkowych z boku.

Niewielkie wymiary drzwi utrudniają proces załadunku i rozładunku materiałów budowlanych, ale niestety, wzrost wymiarów okna ładunkowego w bocznej części lufy ma negatywny wpływ na wytrzymałość konstrukcji na ogół w betonie.

Mikser produkcyjny z napędem elektrycznym

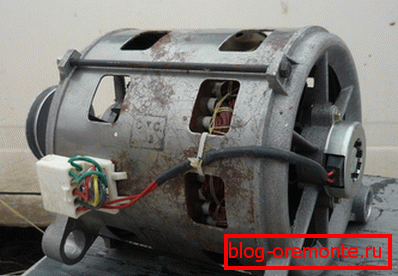

Zdjęcie pokazuje silnik asynchroniczny, który może być używany jako napęd elektryczny w mikserze.

Wiemy, jak zrobić domowy mikser ręczny. Zalety takiej instalacji są oczywiste, ale obrócenie uchwytu podczas odlewania masywnej płyty betonowej jest dość uciążliwe. Oszczędzanie energii i oszczędność czasu pomoże w korzystaniu z napędu.

Ważne: zakup nowego silnika elektrycznego jest nieopłacalny, ale jeśli jest jakikolwiek sprzęt, z którego można go zdemontować, zdecydowanie skorzystaj z tego.

Najlepszym rozwiązaniem jest silnik pralki radzieckiej próbki o obciążeniu pionowym. Silniki z nowoczesnymi importowanymi pralkami nie są odpowiednie, ponieważ są cienkie i najprawdopodobniej nie wytrzymają ciężaru metalowego pojemnika wypełnionego zaprawą.

Jeśli mikser jest pilnie potrzebny i trzeba pracować z małymi objętościami roztworu (do 100 litrów), można użyć starej zmywarki przy minimalnych modyfikacjach bębna.

Ważne: Montując ostrza w dolnej części bębna i ustawiając urządzenie z nachyleniem 45 stopni, można przygotować dość wysokiej jakości rozwiązania, ale bez użycia gruzu jako wypełniacza.

Jeśli potrzebujesz wygodniejszego urządzenia, będziesz musiał wykonać spawarkę.

Technologia wytwarzania

Mobilny montaż, zrób to sam

Jak wcześniej wspomniano, wadą bocznych mieszadeł ładujących jest mała obciążalność. Ten problem można rozwiązać, eliminując klapę boczną na rzecz ładowania końcowego.

Mamy więc silnik, napęd pasowy i inne elementy konstrukcyjne ze starej, ale działającej pralki, a nadszedł czas, aby rozpocząć produkcję betoniarki.

  • Aby rozpocząć, przygotuj 3-4 ostrza o wymiarach 100 * 10 cm z blachy o grubości 3 mm.

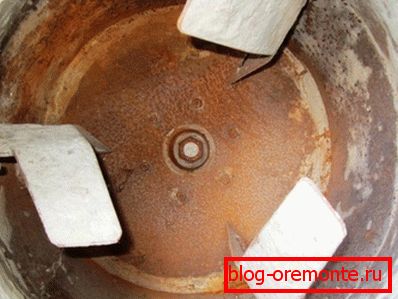

Na zdjęciu - lokalizacja ostrzy
  • Prostokątne ostrza są spawane w metalowej obudowie po przekątnej. Kąt ostrzy dobiera się tak, aby popychać roztwór do wewnątrz, a nie na zewnątrz, gdy bęben obraca się. Jeśli jednak popełnisz błąd, możesz zmienić polaryzację połączenia, a lufa będzie obracać się w przeciwnym kierunku.
Dajemy charakterystyczny kształt bębnowi.
  • W następnym kroku toczymy krawędzie lufy od końca, gdzie zostanie przeprowadzone obciążenie. W ten sposób można uniknąć rozpryskiwania mieszaniny.
  • Rama, na której będzie umieszczony bęben, jest gotowana ze stalowego narożnika 5 * 5 cm. Rama może być stacjonarna, ale w tym przypadku rozwiązanie będzie musiało być dostarczone z kadzią. Aby ułatwić rozładunek, może to być spowodowane odchyleniem ramy. W takim przypadku bęben można przechylić. Dodatkowo, przy wysyłce, możliwa będzie zmiana polaryzacji połączenia silnika tak, aby obracał bęben w innym kierunku i popychał gotowy roztwór.
Napęd mieszadła assy
  • Mocujemy lufę do ramy za pomocą mocnego metalowego kołnierza, który montujemy na końcu lufy za pomocą śrub.
  • Spawamy 2 silne łożyska do ramy, przez które wał przechodzi od kołnierza do koła pasowego, do którego moment obrotowy będzie przenoszony za pośrednictwem napędu pasowego.

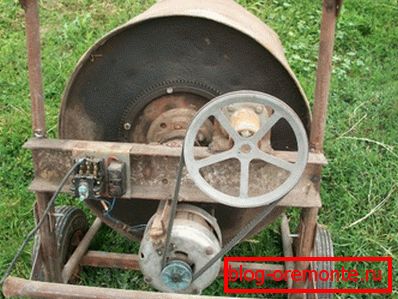

Obecność kół pozwala na obalenie zbiornika i rozładowanie roztworu
  • Aby uprościć konstrukcję pochylonego mechanizmu, ramę można wykonać za pomocą uchwytów, takich jak taczka, tak aby struktura, jeśli to konieczne, mogła zostać przewrócona i gotowe rozwiązanie zostało wyrzucone.

Funkcje zasilania

Prefabrykowane betonomieszarki z reguły są przeznaczone do trójfazowego zasilania. Stwarza to niedogodności, gdy na placu budowy znajduje się regularne źródło zasilania. Ponieważ używamy silnika z domowej pralki jako napędu elektrycznego, używamy zwykłego połączenia.

Ważne: Aby zapewnić pełną funkcjonalność urządzenia, zaleca się dostarczenie niezawodnej solidnej obudowy, która może służyć do zasłaniania przełączników i innych urządzeń, do których dostarczana jest energia elektryczna.

Wniosek

Teraz wiesz, co węzłów domowej roboty betoniarka składa się z beczki i jak zrobić to samemu. Możesz znaleźć więcej przydatnych i przydatnych informacji, oglądając wideo w tym artykule.
