Betoniarka wymuszona: rodzaje betonomieszarek, główne

Betoniarka jest ważnym elementem w wykonywaniu wszelkich prac budowlanych, ponieważ pozwala nie tylko zaoszczędzić czas i wysiłek w przygotowaniu zaprawy, ale także poprawić jakość betonu. To prawda, że ​​nie każdy może sobie pozwolić na zakup takiej jednostki, ponieważ cena dobrych betoniarek jest dość wysoka. Możesz jednak zaoszczędzić pieniądze i zrobić to sam.

Następnie przyjrzymy się najczęstszym konstrukcjom betoniarki z wymuszonym działaniem i szczegółowo omówimy, w jaki sposób można je wykonać samodzielnie.

Rodzaje betoniarki

Do tej pory żadna konstrukcja nie może obejść się bez betonomieszarek, ponieważ fizycznie bardzo trudno jest wymieszać roztwór cementu, piasku i gruzu rękami. Dlatego nie jest zaskakujące, że proces ten był od dawna zautomatyzowany.

Muszę powiedzieć, że na placach budowy można zobaczyć różne konstrukcje betonomieszarek.

Jednak wszystkie są warunkowo podzielone na dwa typy:

• Działanie grawitacyjne;
• Przymusowe działanie.

Teraz rozważ cechy każdego gatunku.

Betoniarka typu grawitacyjnego

Zasada działania aparatu grawitacyjnego polega na tym, że mieszaninę umieszcza się w specjalnym bębnie, który obraca się. W takim przypadku roztwór obraca się wraz z nim i odpada od ścian pod wpływem siły grawitacji. Na ściankach bębna znajdują się ostrza, które poprawiają jakość partii, a także nie pozwalają na przyklejenie roztworu.

Tego rodzaju betonomieszarki są dobre, ponieważ można je stosować do mieszania nie tylko zapraw betonowych, ale także wszelkich innych rodzajów płynnych i suchych mieszanek.

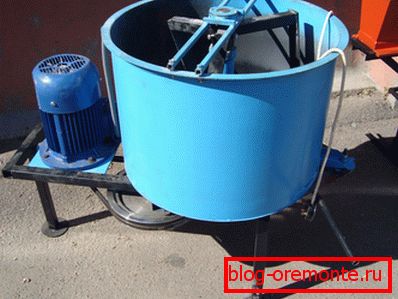

Betoniarka wymuszona typu

Główną różnicą tego rodzaju aparatury jest to, że bęben w nich pozostaje nieruchomy, a mieszanie następuje z powodu obrotu łopatek. Takie betonomieszarki mogą być stosowane podczas mieszania dowolnych mieszanek betonowych.

Nawet najpotężniejszy mikser tego typu nie jest w stanie wytworzyć 0,1-0,45 metrów sześciennych roztworu w ciągu pięciu minut pracy. Ponadto beton będzie bardziej jednorodny niż mieszanina wykonana w innych typach maszyn. Wydajność zależy w dużej mierze od objętości bębna, a także od kształtu łopatek.

Betoniarka Wytwarzanie

Główne szczegóły konstrukcyjne

Betoniarki o wymuszonym działaniu są wykonane samodzielnie z kilku podstawowych komponentów:

• Silnik;
• Skrzynia biegów;
• Babcia na 200 l;
• Vala;
• Ostrza;
• Ramki
• Łożyska.

Ponadto, aby zebrać wszystkie szczegóły w jednej strukturze, potrzebne są następujące narzędzia:

• Bułgarski;
• Wiertło;
• Spawarka.

Przygotowanie

Przed rozpoczęciem pracy należy przygotować rysunki betoniarki o wymuszonym działaniu. Ułatwi to nieco pracę, a także pozwoli uniknąć błędów i przeróbek.

Muszę powiedzieć, że istnieją różne projekty takich jednostek, a przede wszystkim różnią się one rozmieszczeniem bębna. Może to być:

Rysunki betoniarki wymuszonej można wykonać niezależnie, patrząc na gotowe struktury lub znalezione w Internecie.

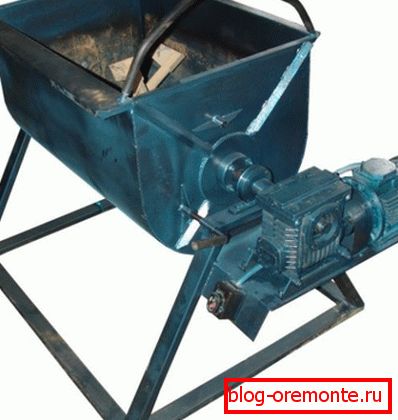

Montaż mieszacza z poziomym układem bębna

Teraz przyjrzymy się, w jaki sposób mieszalnik z wymuszonym betonem będzie działał z poziomym zbiornikiem:

• Pierwszym krokiem jest złożenie ramy, do tego można użyć metalowych narożników. Najłatwiej jest zrobić dwa identyczne trójkąty. Narożniki są połączone ze sobą za pomocą spawania.

Ponieważ konstrukcja będzie dość ciężka, z jednej strony możliwe jest zapewnienie osi z kołami. W takim przypadku jeden trójkąt ramy powinien być mniejszy niż drugi. Jego rozmiar jest wybierany w zależności od promienia koła.

• Następnie, po jednej stronie trójkąta, należy spawać platformę do montażu przekładni.
• Następnie do ramy przymocowana jest oś z dwoma wspornikami przyspawanymi do skrzyni biegów.

• Następnie ścianka boczna cylindra jest odcinana w celu załadowania bębna, po czym jest montowana na ramie. Bęben można sztywno przymocować za pomocą spawania lub obrócić wokół osi, dla łatwego rozładunku gotowej mieszanki. W tym przypadku konstrukcja jest bardziej złożona, ponadto konieczne jest zapewnienie zamocowania bębna podczas pracy miksera.
• Następnie w dolnej części ramy wykonywana jest platforma silnika i urządzenie jest instalowane.. Mocowanie silnika najlepiej wykonać za pomocą śrub.
• Następnie łopaty są przyspawane do osi mieszalnika, co powoduje mieszanie roztworu.
• Po zakończeniu prac skrzynia biegów powinna być połączona z silnikiem za pomocą pasa napędzającego napęd.. W tym celu koła pasowe obu mechanizmów muszą znajdować się w tej samej pionowej płaszczyźnie.

Wskazówka! Do produkcji ramy można użyć narożników starego łóżka.

Teraz gotowy betonowy mikser przymusowej akcji jest gotowy, pozostaje tylko sprawdzić go w pracy.

Wskazówka! Przy wytwarzaniu takiego miksera można wykonać uchwyt, który pozwoli na mechaniczne obracanie osi. Dzięki temu będzie możliwe użycie betoniarki nawet przy braku prądu. Przecież o wiele łatwiej jest obracać rączką niż zagniatać betonowe rozwiązanie za pomocą łopaty.

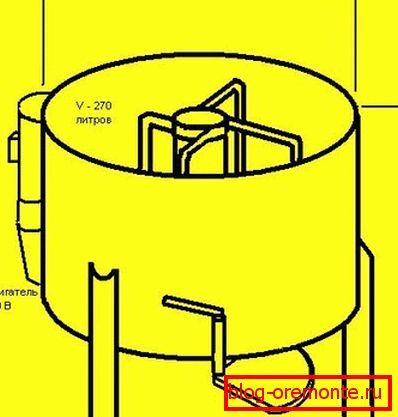

Montaż betoniarki z pionowym układem bębna

Konstrukcja urządzenia tego typu różni się znacznie od opisanej powyżej maszyny.

Aby wykonać podobny mikser betoniarski własnymi rękami, musisz wykonać następujące czynności:

• Pierwszym krokiem jest przecięcie dna cylindra i przecięcie szyi, aby zapewnić otwór dla osi.
• Obok lufy muszą być spawane cztery rogi, aby utworzyć podporę. Dolna część "nóg" wzmocniła zworki, które będą stanowić podstawę platformy silnika i skrzyni biegów.

• Następnie musisz zainstalować wał w zbiorniku i wykonać system jego zamocowania. W rezultacie wał musi być sztywno zamocowany co najmniej w dwóch punktach. Na przykład w beczce możliwe jest zapewnienie łożyska, które utrzyma oś.
• Obok szybu należy spawać ostrza, które zapewniają mieszanie roztworu.
• Następnie na dole musisz wykonać platformę do instalacji pozostałych mechanizmów.
• Następnym krokiem jest zainstalowanie skrzyni biegów i silnika, po czym pas na koła pasowe napędza napęd. Podczas instalowania silnika, pożądane jest zapewnienie systemu regulacji napięcia pasa.

Wskazówka! Przy wykonywaniu prac betoniarskich należy zwrócić uwagę nie tylko na betoniarki, ale również narzędzia do dalszej obróbki materiału. Najczęstszą operacją jest cięcie betonu zbrojonego diamentowymi kręgami, a także wiercenie otworów w betonie.

Tutaj, być może, wszystkie główne punkty produkcji betoniarek. Oczywiście jego produktywność nie będzie tak wysoka, jak w przypadku prefabrykowanych maszyn, które w ciągu pierwszych 20 sekund mieszają roztwór do gotowości około 80 procent, ale wystarcza to do prowadzenia prywatnych prac budowlanych. Co więcej, możliwe jest mieszanie z nim za pomocą betonu z gruzem i bez gruboziarnistego wypełniacza.

Wniosek

Mając przynajmniej trochę doświadczenia z metalem i spawarką, całkiem możliwe jest samodzielne wykonanie betoniarki. Oczywiście rozważaliśmy tylko główne punkty produkcji konstrukcji, dlatego przed rozpoczęciem pracy należy wziąć pod uwagę wszystkie techniczne punkty w najdrobniejszych szczegółach lub skorzystać z gotowych rysunków.

Efektem takich prac będą znaczne oszczędności, a jednocześnie uproszczenie procesu budowy. Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
