Betonowe płyty podłogowe - klasyfikacja produktów, projekty

Płyty betonowe do stropów zaczęto stosować od czasu masowej produkcji wyrobów betonowych. Specjaliści z całego świata uznali, że ta opcja aranżacji struktur międzypłaszczowych jest najbardziej dogodna i opłacalna. Do niedawna były one wykonane z betonu o wysokiej wytrzymałości, ale obecnie powszechnie stosowane są lekkie, komórkowe typy materiałów.

Typy płytek

Duże doświadczenie w stosowaniu tego materiału w konstrukcji powoduje, że prezentowana jest szeroka gama produktów. Oczywiście w każdej niszy istnieje szczegółowa klasyfikacja zgodnie ze standardami GOST. Ale mimo to produkcję wszystkich produktów można podzielić na kilka kierunków.

Klasyfikacja produktu

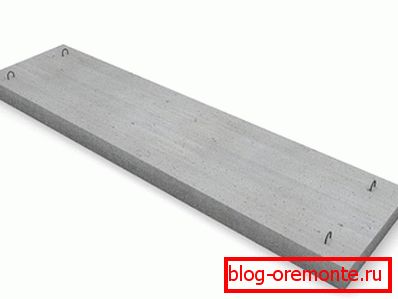

• Solidne lub solidne płyty odlewnicze oznaczone jako TCP. Są to monolityczne konstrukcje wzmocnione stalową ramą. Zasadniczo wysoki poziom wytrzymałości betonu stosuje się w budynkach o dużym obciążeniu konstrukcyjnym. W szczególności szeroko stosowany w budownictwie przemysłowym i wysokich konstrukcjach. Ale zakres zastosowania jest znacznie ograniczony do ciężkiej masy.

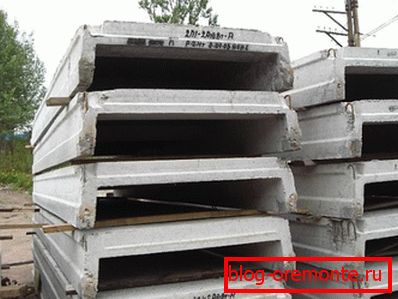

• Produkty żebrowane oznaczone jako MFR. Stanowią one monolityczną płytę wyposażoną w żebra usztywniające, które mogą być usytuowane w jednym lub w dwóch kierunkach. Najczęściej za pomocą tych konstrukcji wykonuje się montaż podłóg lub podłóg w budynkach przemysłowych, matach, magazynach itp. Ze względu na żebra wzmacniające mają stosunkowo wysoką odporność na obciążenia mechaniczne.

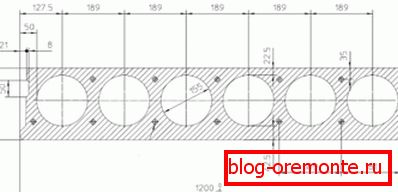

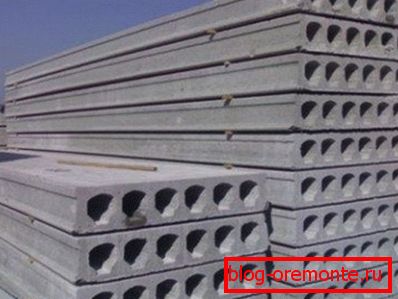

• W budownictwie indywidualnym i mieszkaniowym najpopularniejsze są płyty drążone, oznaczone jako PTM. Produkty te mają w swojej konstrukcji owalne lub okrągłe pustki umieszczone wewnątrz płytki. Dzięki tej funkcji mają wysoką izolację cieplną i akustyczną. Co więcej, ciężar betonowej płyty podłogowej z wewnętrznymi pustkami jest znacznie zmniejszony.

Produkty betonowe

Jak wspomniano wcześniej, ten rodzaj produktu jest produkowany od dłuższego czasu.

W budowie większości istniejących obecnie budynków wysokich i budynków o małej liczbie kondygnacji używano takich wyrobów betonowych.

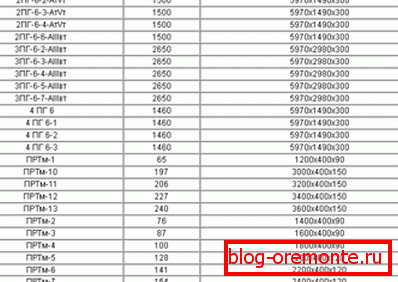

• Praktycznie wszystkie rośliny z wyrobów betonowych produkują określony asortyment płyt stropowych. Długość produktu może wynosić od 1600 mm do 15 metrów. Szerokość zakresu rozmiarów jest również dość duża od 600 mm do 2,4 m. Grubość większości dostępnych na rynku produktów wynosi 220 mm. Ciężar płyty betonowej może być różny, w zależności od wielkości 0,5 - 4 ton.

Ważne jest, aby z góry przemyśleć, jaki wymiar jest odpowiedni dla Twojego domu. I od razu dowiedz się, czy fabryka konkretnych produktów znajdujących się najbliżej ciebie produkuje takie płyty. Ponieważ koszt płyt betonowych, koniecznie obejmują koszty transportu. Cena tego samego produktu może się znacznie różnić w zależności od odległości.

• Wymiary płyt betonowych mają najszerszy zasięg, więc nie każda roślina może osiągnąć wymagany rozmiar. Tradycyjnie marka betonu do płyty podłogowej jest wykonywana M200 - M300. Ale w przypadku niskich konstrukcji można użyć produktów marki M150. Ponadto większość fabryk może pracować indywidualnie, ale cena będzie wyższa.

Konstrukcje z polistyrenu

• Polistyren beton jest jedną z odmian materiałów komórkowych. Pojawił się stosunkowo niedawno i jest produktem nowoczesnej technologii. Materiał ten ma dobrą trwałość i dość niską wagę, dlatego jest szeroko stosowany w budowie nowoczesnych budynków o dużej liczbie pięter.
• Oprócz wyjątkowo wysokiej wydajności charakteryzującej dźwięk i izolację cieplną, styropianowe płyty betonowe mają bardzo niski współczynnik pochłaniania wilgoci. Dzięki temu płyta stropowa z polistyrenu praktycznie nie zamarza i nie zamarza. Dodatkowo ma wysoką przyczepność, nie wymaga układania dodatkowego jastrychu i wzmocnionej hydroizolacji.

Rozszerzona konstrukcja z gliny

Płyty z betonu ceramicznego, jak również cegiełki tego porowatego materiału, są obecnie szczególnie popularne wśród mieszkańców Europy Zachodniej. Wyjaśnia to fakt, że materiał ten jest uważany za całkowicie przyjazny dla środowiska.

Składa się z cementu, piasku i specjalnie wypalanej gliny.

• Same lekkie płyty kruszywowe, podobnie jak wszystkie porowate betony, mają wysoką izolację cieplną i dźwiękową. Materiał jest wystarczająco mocny, aby go ściskać, ale elastyczność spienionego betonu ilastego pozostawia wiele do życzenia, więc płyty te wymagają większego zbrojenia z wykorzystaniem metalowych belek i kanałów.
• Materiał ten jest często wylewany bezpośrednio w miejscu instalacji własnymi rękami. W tym celu przestrzeń poniżej jest zszyta blachą falistą w gatunku HC35, HC44 lub H57. Następnie jest dobrze wzmocniony, szalunek jest odsłonięty, a roztwór wylany.

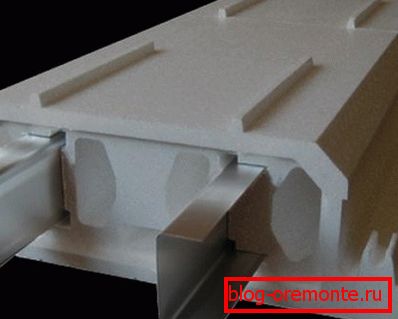

Konstrukcje z pianki betonowej

Ojczyzną tego materiału są Niemcy. Pojawił się na początku lat dziewięćdziesiątych. Wykonane z pewnego rodzaju cementu, piasku i specjalnych dodatków.

Zasada produkcji jest podobna do ciasta drożdżowego, wszystkie składniki są łączone w gotową formę, dodaje się proszek do pieczenia, dzięki czemu masa "rośnie", a produkt betonowy twardnieje.

• Materiał ten jest doceniany ze względu na łatwość. Ale są wady. Tak więc stropy z pianobetonu wymagają dobrej wodoodporności. Faktem jest, że materiał jest w stanie wchłonąć wilgoć, dlatego w warunkach zimowych, jeśli podszewka nie jest odpowiednio wykonana, bloki mogą zamarznąć i zapaść się.
• Bloki spienionej masy, a także bloki na bazie keramzytu obawiają się mechanicznych obciążeń zginających. Z tego powodu płyty z pianobetonu są najczęściej stosowane w konstrukcjach niskich.

Ogólne wskazówki dotyczące instalacji

• Przygotowanie do montażu rozpoczyna się na etapie budowy ścian. W tym czasie murarze powinni umieszczać poziome znaczniki, które będą wytycznymi dla gładkiej instalacji płyty.
• Jeśli wykonywane są prace murarskie, górny rząd powinien być wykonany metodą klejenia.
• Jeśli płyty są ułożone w stos na przegrodzie łożyska o grubości co najmniej 1,5 cegieł, pożądane jest, aby górna część była wykonana z litych cegieł.
• Zaleca się układanie pustych przestrzeni w płytach po obu stronach i nadal, gdy produkt znajduje się na dole. Z reguły pustki są zaplombowane fabrycznie, ale po transporcie lepiej je sprawdzić.
• Instrukcja montażu płyt stropowych, z wszystkimi normami i tolerancjami zalecanymi w SNiP 2.08.01-85. Jednak doświadczeni budowniczowie powinni spoczywać na dwóch krótkich bokach, zbliżając się do ściany o długości około 120 mm.
• Często pojawiają się spory o to, czy możliwe jest zamontowanie płyty betonowej z podparciem na 3 stronach, to znaczy na 2 krótszym boku i 1 długim. Zgodnie z tymi samymi normami SNiP jest to możliwe, ale pod warunkiem specjalnego wzmocnienia.

Ważne: bardzo niepożądane jest układanie konstrukcji na 2 krótkich bokach, a także poprzeczne podparcie w kształcie pirsu pośrodku. Piec może pęknąć i być nieprzewidywalny. Jeśli taka potrzeba powstaje, wówczas żelbet jest cięty za pomocą diamentowych kółek, na głębokość koła, pośrodku poprzecznego wspornika. Tak więc, jeśli piec pęknie, to w bezpiecznym, zaplanowanym miejscu.

Montaż na porowatych blokach

Jeżeli płyty podłogowe są układane na blokach z gliny i betonu lub innym porowatym materiale, wtedy ciężkich konstrukcji nie można zamontować bezpośrednio na ścianach nośnych, mogą one szybko zapaść.

W takim przypadku należy postępować na dwa sposoby.

• Po pierwsze, jeżeli bloki są monolityczne, wówczas w obszarze zachodzenia na siebie paneli znajduje się szalunek, kładziona jest klatka wzmacniająca i wylewa się beton lub mieszanina cementowo-piaskowa.

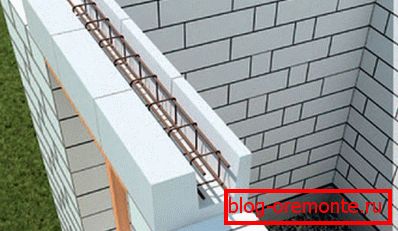

• Po drugie, najlepszym i wygodniejszym sposobem będzie zakupienie specjalnych porowatych bloków w kształcie litery U, które są przeznaczone do montowania w nich wzmocnionej konstrukcji i wylewania betonu. Taki pasek będzie mniej zauważalny, ale także trwały i niezawodny.

Ważne: jeżeli płyta musi być cięta, to oprócz diamentowych tarcz stosuje się wiercenie otworów w betonie diamentem. Najpierw w odległości około 100 mm wykonuje się serię otworów. Następnie trzeba wyciąć diamentową tarczę. Następnie produkt jest łamany za pomocą łomu i młota, elementy mogą być cięte za pomocą szlifierki lub przecinarki.

Film w tym artykule pokazuje kilka bardziej przydatnych sztuczek.

Wniosek

Oczywiście ważna jest kwestia, ile kosztują płyty betonowe. Aby jednak nie wyrzucać dodatkowych pieniędzy lub nie próbować wycinać produktu, zalecamy wcześniejsze ustalenie, jakiego rozmiaru i rodzaju materiału potrzebujesz.
