Betonowe rury przepływowe: dokumenty regulacyjne,

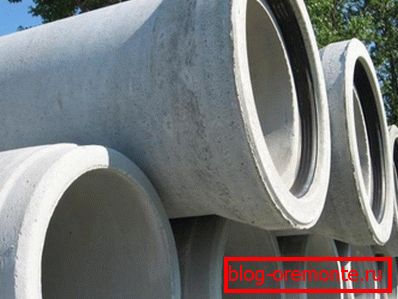

Przedmiotem tego artykułu są bezciśnieniowe rury żelbetowe. Dowiadujemy się, jakie one są i jakie standardy są produkowane. Ponadto musimy dowiedzieć się, gdzie są wykorzystywane interesujące nas produkty i jakie analogi funkcjonalne można zastąpić.

Standardowy

Начнем с изучения нормативной документации. Собственно, стандарт всего один - ГОСT 6482-88 на железобетонные безнапорные раструбные трубы.

Jakie informacje można znaleźć w nim?

• Norma dotyczy okrągłych rur wykonanych z ciężkiego betonu, przeznaczonych do podziemnego montażu. I nie tylko w kształcie dzwonu, ale także faltsevy.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСT, они используются для самотечной транспортировки «бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям«. Проще говоря, для канализации - ливневой и бытовой.

• Standardowy не распространяется на пропускные трубы, предназначенные для укладки под насыпи железных и автомобильных дорог. Логично: там требования к кольцевой жесткости изделий значительно выше.

Rury bezciśnieniowe z betonu zbrojonego według GOST 6482-88 są podzielone na kilka kategorii.

Wszystkie rury produkowane według normy są podzielone na trzy grupy według ich nośności.

Oznakowanie

W jaki sposób oznaczane są rury?

Pełne oznaczenie składa się z dwóch alfanumerycznych grup rozdzielonych myślnikiem.

W pierwszej grupie są wskazane:

• Typ rury (T, TB i tak dalej).
• Warunkowe przejście (parametr w przybliżeniu odpowiadający wewnętrznej średnicy).
• Przydatna długość.

Ważne: wymiary są w decymetrach.

Druga grupa zawiera tylko grupę według nośności.

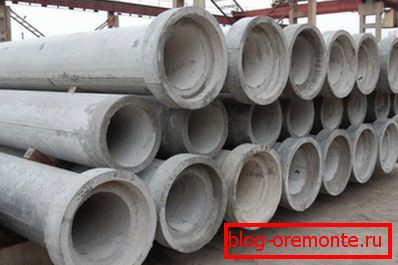

Tak więc produkt z oznaczeniem typu T60.50-3 jest rurą nasadową ze złączem stykowym do uszczelniacza z warunkowym przejściem o długości 600 mm i długości 6 metrów, który można ułożyć w gruncie na głębokość 6 metrów.

Wymiary

Zależą od rodzaju rury.

Разброс массы изделий - от 520 кг (Pojazd400.25) до 12,5 тонн (TP200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

Co jeszcze reguluje standard?

• Zużycie materiałów. Zużycie materiałów wynosi od 0,38 m3 betonu i 20 kg stali do 4,7 m3 / 552,4 kg.

Ciekawe, że produkty o różnych grupach wytrzymałości różnią się od siebie tylko gęstością zbrojenia: na przykład DFP160.50-1 wymaga 4 kostek betonu i 246 kg zbrojenia stalowego do produkcji, a DFP160.50-3 o tej samej objętości betonu jest wzmocniony 490 kilogramami stali .

• Jakość betonu. Do produkcji rur wykorzystano wytrzymałość betonu nie niższą niż M350.
• Maksymalne tolerancje długości i średnicy.
• Metody formowania klatki wzmacniającej. W szczególności przewiduje się, że zbrojenie spiralne i wzdłużne powinny być gotowane co najmniej tak często, jak w co drugim punkcie przecięcia z naprzemiennym układem punktów zgrzewania.

Produkcja

Jaka jest produkcja rur bezcementowych z betonu zbrojonego?

1. Formularz jest przygotowywany. Jest czyszczony, smarowany i gromadzony po usunięciu wcześniej uformowanego produktu.

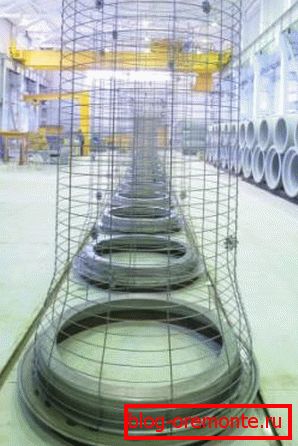

2. Spawana klatka wzmacniająca jest wkładana do formy, po czym dno jest instalowane i mocowane.

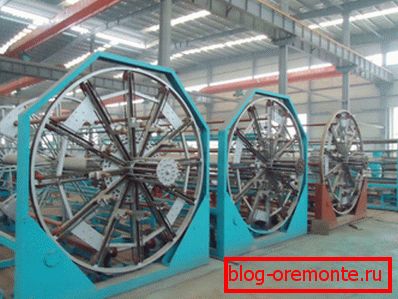

3. Forma ze sztywno umocowaną ramą jest osadzona na wirówce. Przy ciągłym obrocie wprowadza się do niego beton, który równomiernie wypełnia wszystkie ubytki.

1. Po napełnieniu formy jest ona starzona w komorze parowej do momentu, aż beton zostanie ustawiony na 70% wytrzymałości obliczeniowej.
2. Następnie formularz zostaje zdemontowany, a gotowy produkt zostaje wprowadzony do magazynu.

Tрубы малых диаметров (как правило, 400 и 500 мм) могут производиться и без центробежной центрифуги. Заготовка формируется с вибрационным уплотнением бетона; затем она опять-таки набирает прочность в процессе пропарки.

Aplikacja

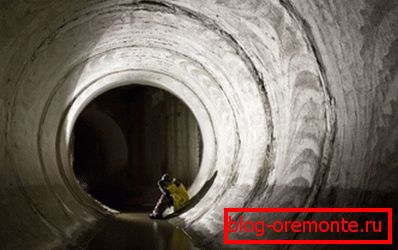

Mówiąc w skrócie, wspomnieliśmy już o głównym polu zastosowania rur betonowych: jednym z nich jest budowa burzy, kanalizacji domowej i przemysłowej. Solidna średnica zapewnia wysoką wydajność, odporny na korozję materiał - trwałość i wysoka wytrzymałość mechaniczna pozwala rurom wytrzymać nacisk na podłoże.

Określić: beton jest odporny na korozję nie jest tak absolutnie. Długotrwały kontakt z wodą jest dla niego destrukcyjny: po przefiltrowaniu przez pory, woda stopniowo wypłukuje wapno (związki wapnia dające siłę materiału). Kiedy zniszczenie dociera do stalowego zbrojenia, proces korozji, z oczywistych powodów, jest gwałtownie przyspieszany.

W jaki sposób instaluje się rury bezcementowe z betonu zbrojonego?

Jak już wspomniano, instrukcja montażu wymaga użycia ciężkiego sprzętu.

1. Dno wcześniej otwartego rowu jest wyrównane do maksimum.
2. Formowane zagęszczane ubijanie lub podlewanie piaskowe. Rzadziej kładziona taca betonowa.
3. Tрубы опускаются в траншею и центруются. Раструбные изделия выставляются со строго заданным расстоянием между торцом трубы и упорной поверхностью раструба:

Ważne: jeśli rury są zainstalowane na tacy lub rozłożone na solidnym fundamencie, tworzy się pod nimi poduszka zaprawy cementowo-piaskowej w proporcji 1: 3.

1. Раструбы изделий T, TP, ФTP уплотняются герметизирующими мастиками или битумизированной пенькой. Для герметизации соединений изделий прочих типов служат штатные резиновые уплотнительные кольца.

Szczególny przypadek: połączenia szwów rur o średnicy 1000 milimetrów zaleca się zamknąć za pomocą pasma konopi, a następnie fugować zaprawą cementowo-piaskową w stosunku 1: 1.

1. Po uszczelnieniu gniazda są uszczelnione zaprawą cementowo-piaskową.

Jak i co wyciąć rury w tych rzadkich przypadkach, gdy jest taka potrzeba?

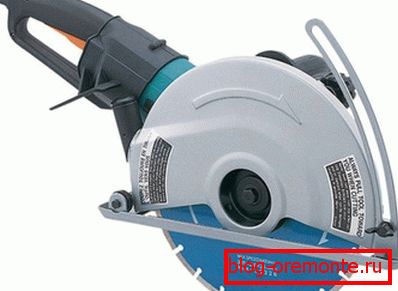

Optymalnym rozwiązaniem jest cięcie betonu zbrojonego diamentowymi kręgami. Doskonale przyjmują zarówno sam beton, jak i klatkę wzmacniającą; Diament jest korzystnie odróżniany od zwykłego cięcia przez dokładniejsze krawędzie cięcia. Podobnie diamentowe wiercenie otworów w betonie (wiertłem lub koroną) pozostawia idealnie okrągłe otwory bez śladów wiórów.

Alternatywa

Czy konkurenci mają mocne, ale raczej drogie i bardzo ciężkie rury żelbetowe?

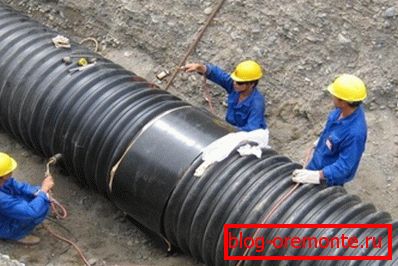

Oczywiście. Coraz częściej, zamiast instalować lokalne i zbiorowe systemy kanalizacyjne, gałęzie do studni i kolektorów stosuje się rury faliste z tworzywa sztucznego - polietylenu i polipropylenu.

Te produkty to nie tylko żelbetowy, zauważalnie ominąć go na wiele sposobów.

• Materiał absolutnie nie podlega korozji i zużyciu. Gwarantowana żywotność wynosi 50 lat; to, w jakim stopniu plastikowy system kanalizacyjny będzie służył w praktyce, wciąż nie jest znane, niedawno zostało wyprodukowane.
• Waży mniej razy. Przy średnicy do 600 mm instalacja jest często wykonywana ręcznie.

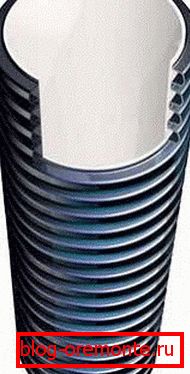

• Marszczenie zapewnia sztywność obwodową, która nie tylko nie ustępuje żelbetonowi - i znowu ją przekracza. Wystarczy powiedzieć, że w przypadku plastikowych ścieków maksymalna głębokość wynosi 15 metrów. Jednocześnie gładka powierzchnia wewnętrzna (zapewniana przez dwuwarstwową strukturę rury) nie pozwoli na gromadzenie się osadów.

Aby czytelnik nie zdecydował, że próbujemy zdyskredytować materiał omawiany w tym artykule, przytoczymy kilka wad plastiku na tle zbrojonego betonu.

• Maksymalna zewnętrzna średnica falistych rur z tworzyw sztucznych wynosi tylko 1200 milimetrów.
• Цена заметно выше, чем у железобетона. Tак, погонный метр трубы Корсис диаметром 1200 мм стоит около 14,5 тысяч рублей; погонный метр идентичной ей по эффективной пропускной способности железобетонной трубы обойдется всего в 5 тысяч.

Wniosek

Надеемся, что предложенная вниманию читателя информация окажется полезной (см.также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

Jak zwykle film wideo w tym artykule zawiera dodatkowe informacje na tematy, które omawiamy. Sukcesy w budownictwie!
