Biegi betonowe - wszystko, co musisz wiedzieć o tym typie

15-08-2018

Budowa

Przebieg jest częścią budowy prefabrykowanych konstrukcji betonowych lub ceglanych, zainstalowanych w pozycji poziomej i opartych na belkach nośnych lub kratownicach. Same elementy mają również imponującą wytrzymałość i służą jako wsparcie dla płyt stropowych lub podłóg. Istnieje odrębny system GOST dla płatwi z betonu zbrojonego, w którym regulowane są wszystkie wymagania, które muszą spełniać produkty.

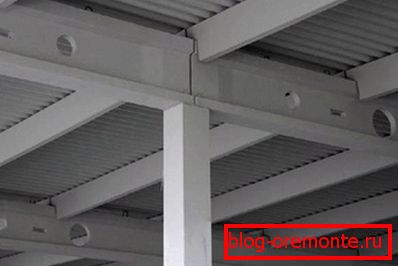

Na zdjęciu dźwigary są oparte na belkach i pełnią funkcję wsporczą podczas układania podłóg i pokryć dachowych

Główne cechy tego typu konstrukcji

Wszystkie trasy produkowane w fabrykach produktów z betonu zbrojonego muszą spełniać normy GOST 26992-86 "Roboty żelbetowe do powlekania budynków przedsiębiorstw przemysłowych i rolniczych". To właśnie ten dokument regulacyjny określa, jakie wymagania musi spełnić każdy produkt, a liczba wskaźników jest regulowana:

Siła	Obciążenie projektowe produktów musi wynosić co najmniej 4000 kg / m, co pozwala na wykorzystanie elementów w konstrukcji ścian nośnych.
Rodzaje przekrojów	Istnieją dwa rodzaje sekcji: prostokątna i trójnikowa. W książkach budowlanych można również znaleźć dźwigary w kształcie litery Z i C, ale stanowią one profil metalowy i nie są stosowane jako elementy konstrukcji wsporczych.
Materiał do produkcji	Zastosowanym materiałem jest ciężki beton M250, a dla konstrukcji o długości 6 metrów lub większej konieczne jest użycie jeszcze mocniejszej marki M350.
Wzmocnienie	Istnieją dwa główne typy zbrojenia: bez naprężeń, składające się z przestrzennej stalowej klatki wzmacniającej i naprężenia, które są wzmocnionymi prętami zbrojeniowymi i przestrzennym szkieletem.
Funkcje instalacji	Należy pamiętać, że waga produktów jest bardzo duża i jest mało prawdopodobne, aby instalacja była możliwa własnymi rękami - potrzebny jest sprzęt do podnoszenia. Z tego powodu wybiegi są rzadko używane w budynkach prywatnych.

Zwróć uwagę! Nie mylić biegu ze zworkami. Zworki są używane do podobnych celów, ale ich rozmiary są znacznie mniejsze, ponadto nie są przeznaczone do dużych obciążeń i nie mogą być stosowane w systemach konstrukcji wsporczych. Przebiegi nadają się do dowolnych celów: od wzmocnienia otworów (zwłaszcza dużych) do tworzenia dodatkowej wytrzymałości w miejscach wsporników płyt żelbetowych.

Biegi są znacznie większe i masywniejsze niż skoczki

Rodzaje biegów

Rozdzielanie produktów według typu sekcji. Istnieją dwie główne opcje, z których każda rozważamy bardziej szczegółowo.

Elementy o przekroju prostokątnym

Z nazwy jasno wynika, że tego typu produkty mają kształt prostokątny i są oznaczone nazwą PR. Zakres ich zastosowania jest dość szeroki, takie elementy można znaleźć na wielu budynkach.

Każdy z parametrów jest oznaczony symbolem łacińskim, dzięki czemu wszystkie podstawowe parametry można łatwo zidentyfikować poprzez oznaczenie.

Zwróciliśmy uwagę na główne cechy tej grupy produktów:

Stosowanie ciężkich gatunków betonu zapewnia wysoką wytrzymałość, co pozwala na stosowanie wybiegów na dowolnych terenach przemysłowych.
Istnieją dwie główne opcje dla projektów: solidna i kratowa. Druga opcja ma mniejszą masę ze względu na obecność pustek i jest najczęściej używana do montażu na kratownicach, są one rozmieszczone w odstępach 6-metrowych.
Prężne pręty zbrojeniowe są stosowane w celu zwiększenia wytrzymałości.. W zwykłych produktach używano ramy konwencjonalnej.

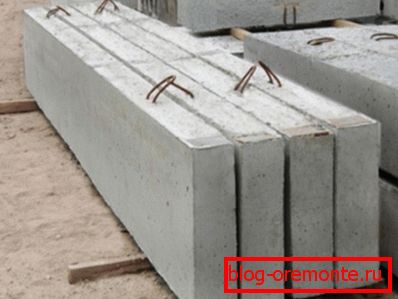

Niektóre opcje mają bardzo dużą wysokość.

Nie zapominaj, że wymiary dźwigarów z betonu zbrojonego są zapisane w decymetrach, litera "T" oznacza, że do produkcji użyto ciężkiego betonu. Jeśli występują dodatkowe czynniki, są one również oznaczone na etykiecie. Instrukcje znakowania są takie same dla wszystkich producentów, dlatego ważne jest, aby znać ogólne zasady.

Przykład. Rozważmy wariant biegowy 44.3.5-4Т, oznaczenie oznacza, że element ma 44 decymetry, grubość 3, a wysokość to 5 Dm, obciążenie projektowe wynosi 4 tony na metr, do produkcji użyto ciężkiego betonu.

Elementy o przekroju T

Takie elementy są szczególnie stosowane w obszarach o wysokiej aktywności sejsmicznej, ponieważ są w stanie wytrzymać wstrząsy do 7 punktów.

W przypadku tej grupy produktów możemy powiedzieć:

Wysoka trwałość materiału pozwala na stosowanie serii o znacznych różnicach temperatur - od -40 do +50 stopni.
Konstrukcja półek może się również różnić, mogą być proste (doskonałe do płaskich dachów i dachów z lekkim nachyleniem) i ukośne (ta opcja jest odpowiednia dla dachów o nachyleniu 25 stopni).
Specjalne otwory o średnicy 50 mm ułatwiają załadunek i instalację. Teraz można przenosić elementy nie tylko dźwigami, ale także innymi mechanizmami - ładowarkami, wciągnikami.
Jeśli wymagana jest większa niezawodność, konieczne jest kupowanie produktów ze zbrojeniem sprężonym, ich cena jest nieco wyższa, ale siła jest również większa.

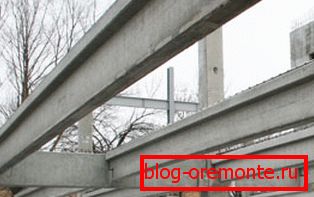

Możesz stworzyć bardzo mocną konstrukcję za pomocą tee.

Ponadto, kołki mogą rozciągać się od elementu w celu dodatkowego zgrzewania konstrukcji z innymi elementami. Ich liczba i lokalizacja jest uzgodniona z klientem z góry.
Ponadto, dla dodatkowej wytrzymałości, dodatkowe elementy wspierające mogą wyjść z biegu. Ta opcja jest również dostępna tylko na specjalne zamówienie.

Pamiętaj! Bez względu na to, którą opcję wybierzesz, ważne jest, aby była ona wytwarzana zgodnie z GOST. Ponieważ będzie narażony na znaczny stres, jakość musi być na najwyższym poziomie.

Wniosek

Przebieg jest nieodzownym elementem wzmocnienia dowolnej struktury przemysłowej, dlatego tak ważne jest wybranie najlepszego wariantu pod względem wielkości i charakterystyki. Film w tym artykule podkreśli szczegóły i funkcje.
