Dom z drewna 8x10: wskazówki dla budowniczego

Jaka jest podstawa do budowy domu z 8 do 10 drewna? Ile materiału kupić za jego ściany? Jak połączyć drewno w narożnikach i spiąć na prostych odcinkach ścian? W tym artykule musimy znaleźć odpowiedzi na te i kilka innych pytań.

Fundacja

Mam nadzieję

Drewno jest stosunkowo lekkim materiałem. Gęstość suchego drzewa jest trzykrotnie - cztery razy mniejsza niż czerwonej cegły ceramicznej.

Jeśli przypomnimy sobie, że dzięki najlepszym właściwościom izolującym materiału ściany, można zbudować bardziej subtelny - wnioski są oczywiste: drewniany dom będzie trochę ważyć.

Jak mało? Obliczmy przybliżoną masę domu z baru 8x10. Zgadzamy się, że dom jest parterowy, o wysokości ścian 3,2 metra. Grubość drewna stosowanego jako materiał budowlany wynosi 150 milimetrów.

Uwaga: celowo zaniedbujemy obszar otworów i szczytów. Zmniejszenie masy ściany wskutek drzwi i okien jest częściowo kompensowane przez jej wzrost dzięki konstrukcji solidnych szczytów; Ponadto naszym zadaniem jest wykonywanie jedynie obliczeń przybliżonych.

Aby nie komplikować zadania ponad niezbędne, zbudujemy nasze obliczenia na trzech założeniach:

• Gęstość suchego pręta wynosi 500 kg / m3.
• Całkowita masa konstrukcji, z zachowaniem równowagi jej konstrukcji, jest w przybliżeniu równa podwójnej masie ścian zewnętrznych.
• Aby zrekompensować wpływ nierozliczonych czynników (np. Obciążenie śniegiem w wyjątkowo śnieżną zimę), wprowadzamy współczynnik bezpieczeństwa 1,3.

Obliczanie obciążenia

Więc, na jakim obciążeniu musisz liczyć fundament pod dom z bali?

• Całkowita długość ścian wynosi 8 + 8 + 10 + 10 = 36 metrów.
• Ich powierzchnia wynosi 36 * 3.2 = 115,2 m2.
• Objętość o grubości 0,15 metra wynosi 115,2 * 0,15 = 17,2 m3.
• Waga - 17.28 * 0.5 = 8,64 tony.
• Byłoby, biorąc pod uwagę masę innych struktur i margines bezpieczeństwa, fundament powinien być obliczony na podstawie obciążenia nie mniejszego niż 8,64 * 2 * 1,3 = 22,5 tony.

Rozwiązania

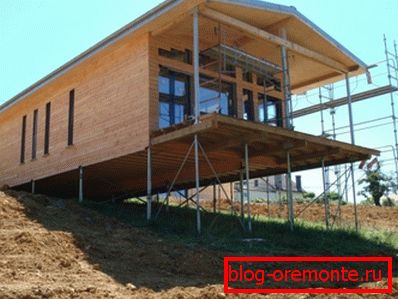

Najtańszym i najbardziej uniwersalnym rozwiązaniem jest fundament dla domu z bali na palach. Przenosi obciążenie z luźnych lub plastikowych górnych warstw gleby na bardziej gęste warstwy poniżej; w tym samym czasie stosy śrubowe nie wymagają przygotowania miejsca lub tarasowania stoku.

Ładunek jednego pala o największym rozmiarze - 108/300 mm (rura / ostrze) - zależy od rodzaju gleby, aw najgorszym przypadku szacowany jest na około 2 tony. Wartość tę należy kierować bez wstępnych badań geologicznych.

Oczywiście, do budowy domu z profilowanego drewna 8x10, zajmie to co najmniej 11-12 pali, co, jeśli sam się śrubuje, będzie kosztowało tylko 20-40 tysięcy rubli.

Uwaga: tak duże zróżnicowanie kosztów wynika z faktu, że można znaleźć stosy nie tylko o różnych długościach, ale także z różnymi rodzajami końcówek (cena odlewu jest znacznie wyższa niż w przypadku spawania) oraz z inną powłoką antykorozyjną (ocynkowane pali są droższe niż pomalowane) .

Fundament filarów jest zbudowany na ziemi bez znaczących różnic wysokości. Łatwo jest go zbudować własnymi rękami, ale w tym przypadku wymagane są pewne prace ziemne: ceglane lub kamienne filary pogłębia się o 20-50 centymetrów i instaluje na piaszczystej posadzce.

Najdroższym (ale również posiadającym największą nośność) fundamentem jest listwa. Wzmocniona taśma o szerokości 40-60 centymetrów układana jest nie tylko pod ścianą zewnętrzną, ale również pod masywnymi przegrodami wewnętrznymi. Przede wszystkim - pod jednym z nich, który stanie się wsparciem dla belek podłogowych.

Obliczenia materiałowe

Ile barów potrzebujesz dla domu od 8 do 10? Przed nami proste zadanie ze szkolnego kursu geometrii.

Instrukcja obliczania liczby profilowanych belek o wymiarach 150 x 150 dla budowy domu składa się z następujących kroków:

• Powierzchnia ścian jest podzielona na elementarne kształty geometryczne - prostokąty i trójkąty o znanym rozmiarze boków.
• Ich powierzchnia jest sumowana (w przypadku otworów łatwiej jest odjąć ich powierzchnię od całkowitej powierzchni ściany).
• Wynik jest pomnożony przez grubość drewna. Do uzyskanej liczby dodaje się około 15% do przycinania.

Załóżmy, że budujemy dom 8x10 profilowanego pręta o przekroju 140 mm. Wysokość zewnętrznych ścian wynosi 3 metry; Wysokość szczytów prostego dachu dwuspadowego wynosi 3 metry. Dom ma cztery drzwi o wymiarach 2 * 0,9 metra i 12 okien o wymiarach 1,2 * 1,4 metra.

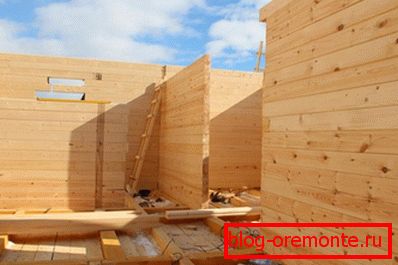

Standardowa długość belki wynosi 6 metrów. Dlatego, aby podeprzeć belki stropowe, które będą musiały być łączone, potrzebna będzie co najmniej jedna solidna przegroda. Ustawimy go wzdłuż domu.

• Każdy szczyt może być reprezentowany jako dwa trójkąty prostokątne z nogami o długości 3 i 4 metry. Powierzchnia jednego takiego trójkąta to 3 * 4/2 = 6 m2, powierzchnia wszystkich szczytów bez otworów - 6 * 4 = 24 m2.
• Obszar ścian zewnętrznych i przegrody podłużnej wynosi (10 + 10 + 10 + 8 + 8) * 3 = 138 m2.
• Powierzchnia otworów wynosi 4 * (2 * 0,9) + 12 * (1,2 * 1,4) = 27,36 m2.
• Łączna powierzchnia wszystkich struktur bryłowych z otworów bar minus wynosi 24 + 138-27,36 = 134,64 m2.
• Objętość materiału ściennego wynosi 134,64 * 0,14 = 18,8496 m2. Biorąc pod uwagę zapasy, musimy kupić 22 metry sześcienne drewna.

Nie zapominaj: obliczyliśmy tylko liczbę profilowanych prętów dla ścian. Przegrody ramowe, krokwie i belki obliczane są osobno; obliczenia wymagają wstępnego opracowania szczegółowego szkicu.

Połączenia

Będziemy musieli połączyć drewno zarówno w narożnikach, jak i na prostych odcinkach ścian: ich długość przekracza długość drewna. Jakie połączenia są możliwe?

Narożniki

Połączenie na pół drzewa jest jednym z najprostszych. Końce obu prętów łączących są wybrane na połowie grubości. Aby kąt nie został zniszczony, związek (podobnie jak reszta drewna) jest układany z naturalnego konopnego włókna lub włókna jutowego.

Główną wadą złącza połówkowo-przegubowego jest to, że podczas suszenia zmniejsza się objętość drewna. Jeśli do budowy został zakupiony wysuszony profilowany (i jeszcze więcej klejone) drewno, narożniki nie będą wdmuchiwane w żadnym przypadku; ale jeśli drewno było pierwotnie wilgotne o 30 procent lub więcej, połączenia muszą być ponownie uszczelnione po obkurczeniu.

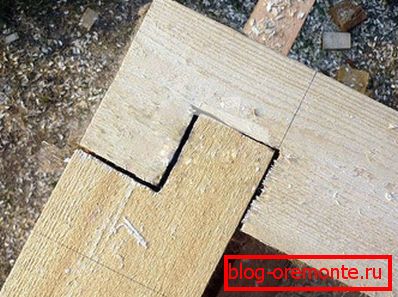

Куда более разумная альтернатива - соединение » в теплый угол» (оно же - «в коренной шип»). Шип шириной от 1/4 до 1/2 ширины бруса выбирается на торце одного из соединяющихся брусьев; сбоку второго углового бруса выбирается соответствующих размеров шип. Благодаря сложной конфигурации соединение не продувается; кроме того, оно препятствует взаимному смещению бруса.

Warto poznać kilka niuansów:

1. Rowek jest nieco większy niż kolec (około milimetra we wszystkich rozmiarach). Musimy zostawić miejsce na pieczęć.
2. Korony mocuje się kołkami w odstępach nie większych niż 1,5 metra; w tym samym czasie, nog musi koniecznie być obecny w każdym rogu domu z bali.
3. Kolec może być nie tylko prosty, ale także rozszerzać się od podstawy. W takim przypadku połączenie będzie zauważalnie silniejsze.

Заметьте: мы рассмотрели простейшие угловые соединения без остатка, в которых брус не выдается за пределы угла. Połączenia с остатком надежнее и лучше защищают от сквозняков, однако увеличивают затраты на строительство.

Proste ściany

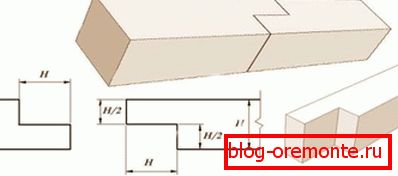

Najprostszym rozwiązaniem do łączenia drewna na prostych odcinkach ścian jest notoryczne połączenie pół drzew. W przeciwieństwie do narożników belka nie jest wybierana poziomo, ale pionowo: w takim przypadku połączenie nie zostanie przepalone. Brak przesunięcia dostarczono za pomocą kołków.

Wniosek

Miejmy nadzieję, że czytelnik znalazł odpowiedzi, których potrzebuje w artykule. Jeśli coś pozostanie niejasne - film w tym artykule powie Ci więcej na ten temat. Sukcesy w budownictwie!
