Jak działa pompa do betonu: cechy tłoka, systemy wirników,

Szeroka gama materiałów konstrukcyjnych i pomocniczych wykorzystywana jest na rynku nowoczesnego budownictwa. Ale teraz przez setki lat beton pozostaje tym samym liderem. Wraz z pojawieniem się tego unikalnego materiału znacznie zmalała cena i szybkość budowy budynków.

W dawnych czasach poważnym problemem było szybkie dostarczanie mieszaniny bezpośrednio do miejsca wylewania, a dawni mistrzowie byli zmuszani do przenoszenia betonu w wiadrach własnymi rękami. Ale na szczęście postęp naukowy i techniczny nie stoi w miejscu, a teraz problem ten jest skutecznie rozwiązywany za pomocą różnego rodzaju pomp do betonu.

Rodzaje jednostek

Całą gamę pomp do betonu dostępnych na rynku można podzielić na 2 rodzaje, które są mechaniczne i hydrauliczne. Konstrukcja może być oparta na zasadzie tłoka lub bez tłoka.

Działanie systemu tłokowego

Ogólna zasada działania układów tłokowych jest daleka od nowej, opiera się na niej znaczna część wszystkich istniejących mechanizmów. W tym przypadku tłok podczas ruchu do tyłu zasysa pewną ilość mieszaniny z betonowego odbiornika, a następnie popycha ją bezpośrednio do tulei przenoszącej, przez którą wchodzi do leja.

Działanie tego systemu byłoby niemożliwe bez użycia zasuwy lub żaluzji. Przesuwana brama otwiera betonowy odbiornik po wciągnięciu i zamyka go po wysunięciu. W ten sposób zmienia się kierunek ruchu mieszaniny z betonowego odbiornika do miejsca przeznaczenia.

Jednostki tłokowe mogą być napędzane z napędu mechanicznego lub z układu hydraulicznego. Obecnie w zdecydowanej większości urządzeń używa się układu hydraulicznego. Hydraulika zapewnia znacznie większe ciśnienie, dzięki czemu znacznie zwiększa się moc pompy.

W przeciwieństwie do mechanizmu korbowodu, hydraulika ma znacznie większy skok roboczego tłoka. Ponadto ruch tłoka staje się bardziej płynny. Chory punkt tych pomp to gęstość kontaktu tłoka ze ściankami komory. Mikrocząstki zaprawy cementowej nieuchronnie spadają między tłok i cylinder, znacznie zwiększając zużycie części.

Jednostki jednocylindrowe są obecnie rzadko używane ze względu na niestabilny, pulsujący przepływ roztworu. System wyposażony w dwa naprzemienne cylindry zapewnia stabilne, nieprzerwane zasilanie kompozycji i znacznie mniejsze zużycie.

Ważne: hydraulika może pracować na wodzie lub oleju. W pierwszym przypadku ciśnienie wyniesie około 5 MPa, w drugim dokładnie 2 razy więcej. Plus, system olejowy jest bardziej trwały i niezawodny.

Praca systemu wirnika

Rodzina konstrukcji bezskrętnych jest nieco szersza, najbardziej znana jest tu pompa z obrotowym betonem. Podstawą systemu jest wirnik, na którym zamocowane są gumowane rolki.

Gdy wirnik obraca się, rolki przesuwają betonowy roztwór z betonowego odbiornika we właściwym kierunku. Są wygodne, ponieważ dzięki odwróconym zacięciom i kieszeniom powietrznym można je łatwo wyeliminować.

System wirnika najczęściej zawodzi wskutek zużycia wzmocnionego węża i gumowych uszczelek. Moc takich zespołów w porównaniu z tłokami jest niewielka, a ponadto nie tolerują rozwiązań z dużymi kruszywami, takimi jak kruszywo do wyrobów betonowych.

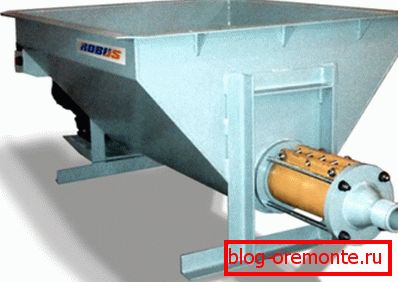

Pompa z gwintem do betonu jest rodzajem wirnika, bez układu tłokowego. Zasada działania śruby została szczegółowo opisana przez Archimedesa. Ale mimo zaawansowanego wieku, do dnia dzisiejszego jest szeroko stosowany w różnych mechanizmach.

Instrukcja tutaj jest prosta, ślimak śrubowy jest umieszczony w komorze przelotowej i zapewniony jest obrót substancji. Zwyczajna maszynka do mielenia mięsa może stać się graficzną ilustracją znaną od dzieciństwa.

Warianty jednostek podstawowych

Tego typu mechanizmy na rynku prezentowane są w szerokim zakresie, według metody oparcia są podzielone na stacjonarne i motoryzacyjne.

Pompy stacjonarne

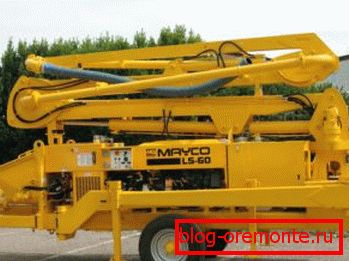

Stacjonarna kompaktowa pompa do betonu jest niezależną stacją do pompowania. W zależności od wielkości i pojemności, może być stosowany zarówno w dużych obiektach przemysłowych, jak i w budownictwie prywatnym. Może być oparty na podwoziu lub bez niego.

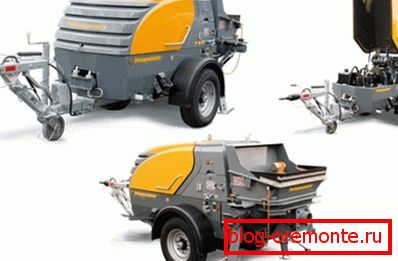

Mobilna pompa do betonu, która nie ma podwozia, ma z reguły dużą pojemność i jest instalowana w celu zapewnienia rozwiązania dla dużego obiektu, najczęściej wysokich budynków. Obecność podwozia również nie zapewnia transportu na duże odległości. Podwozie jest potrzebne dla wygody ruchu w obrębie tego samego obiektu.

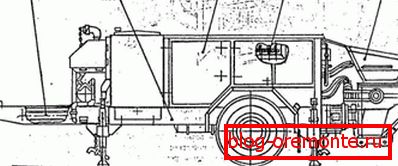

Ważne: teraz produkowana jest ciągniona pompa do betonu, konstruktywnie odnosi się do stacjonarnego. Ale obecność potężnego podwozia samochodowego umożliwia poruszanie się na duże odległości za pomocą traktora.

W celu zaspokojenia potrzeb w budownictwie indywidualnym produkuje się miniaturową pompę tłokową stacjonarną tłokową. Jest używany do pracy w ciasnych warunkach i przy małych ilościach. Oprócz układu tłoków niewielka pompa do betonu może być obsługiwana z pneumatycznego napędu.

Pneumatyczna pompa do betonu opracowana stosunkowo niedawno i jest bardziej przeznaczona do pompowania jednorodnych komórkowych typów betonu. Nie ma dużej mocy i wymaga sprężarki do stabilnej pracy, co nie zawsze jest możliwe w warunkach budowlanych.

Pompy na podstawie samochodowej

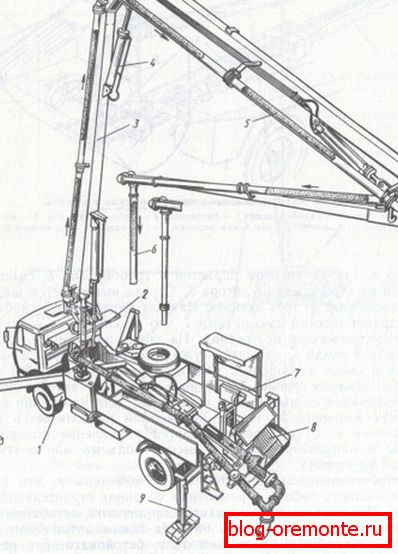

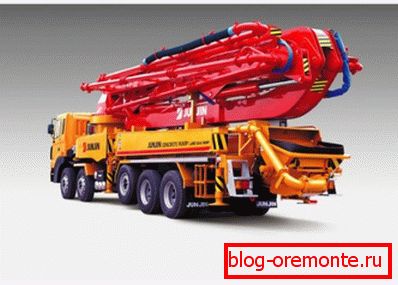

Samochodowa pompa do betonu jest obecnie najczęściej stosowaną opcją zarówno w budownictwie prywatnym, jak i przemysłowym.

W porównaniu z konkurentami:

• Mocna, stała instalacja jest dobra tylko w przypadku dużych wolumenów, jest uciążliwa i kosztowna w utrzymaniu. Automatyczna pompa do betonu może podjechać na większości obiektów.
• Większość jednostek stacjonarnych wymaga organizacji władzy, co nie zawsze jest możliwe z punktu widzenia zarządzania budynkiem. Pompa do betonu samochodowego jest jedną z maszyną i jest napędzana przez swoją elektrownię.
• Małe pompy do betonu na dużym placu budowy nie poradzą sobie z wolumenami. Jeśli chodzi o budownictwo prywatne, cena takiej jednostki nie jest dostępna dla każdego właściciela. O wiele taniej jest zamówić pompę do betonu i użyć jej do wypełnienia wymaganej ilości betonu w ciągu kilku godzin. Cena wynajmu będzie wyraźnie niższa niż zakup stacjonarnej jednostki.

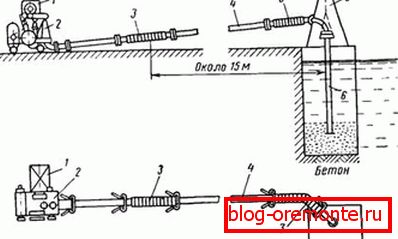

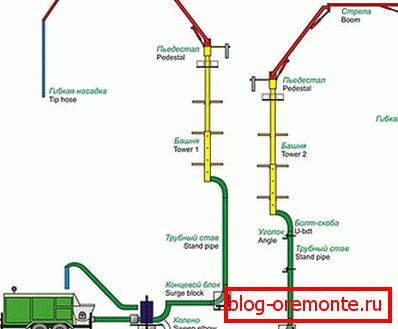

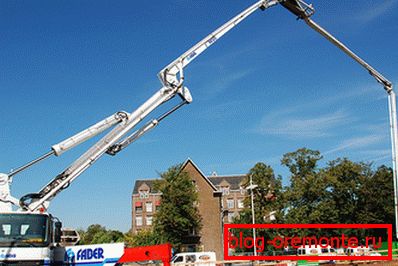

• Ponadto nowoczesne kompleksy wyposażone są w wysuwany wysięgnik dla wygodnego dostarczania rozwiązania na wysokość lub obiektów o złożonej konfiguracji. W przypadku, gdy wykorzystanie bomu nie jest możliwe, istnieje liniowa pompa do betonu samochodowego. Dzięki niemu można pompować roztwór przez rury do odległości 1 km w poziomie i do 120 m w pionie.
• Ważną zaletą wersji motoryzacyjnej jest również to, że jest obsługiwana przez profesjonalnego operatora..

Jak realistyczne jest samodzielne wykonanie urządzenia

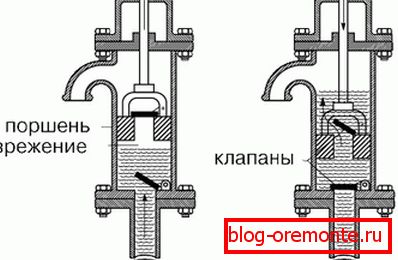

Najłatwiej jest wyprodukować jednocylindrową pompę tłokową. Początkowo pożądane jest zrozumienie rysunków. Będziesz także potrzebował dostępu do tokarki, aby wykonać tłok i cylinder. Dodatkowo dodaj zakup silnika, skrzyni biegów i bramki przesuwnej.

Oprócz wiedzy technicznej niezbędnej do dokonywania dokładnych obliczeń, musisz mieć również złote ręce i przynajmniej początkowe doświadczenie z mechanizmami. Eksperci twierdzą, że jeśli kupujesz i robisz wszystko od zera, taniej i szybciej zamawiasz samochód z pompą do betonu.

Wideo w tym artykule pokazuje zasadę działania pompy do betonu.

Wniosek

Korzystanie z pompy do betonu to nie tylko znaczna oszczędność czasu. Faktem jest, że wiele rodzajów zaprawy, szczególnie szybko twardniejących i beton komórkowy, musi być przelana nad technologią na krótki czas i po prostu nie da się obejść bez tej jednostki. I o zasadzie jego działania, powiedzieliśmy ci szczegółowo w tej publikacji.
