Jak działa transformator do ogrzewania betonu

Tempo budowy powinno zawsze pasować do ram projektowych, pomimo warunków pogodowych, więc prace są zwykle przeprowadzane w pełnej skali w zimie, a aby nie przeszkadzały im mrozy, należy zastosować transformatory grzewcze do betonu.

Moc takich jednostek jest różna, ale obiekty również różnią się objętością, ponadto ta metoda działa jak akcelerator, więc zima nie wpływa na szybkość produkcji. Poniżej dowiesz się trochę o takich jednostkach i metodach ich używania, a także pokaż dodatkowe filmy w tym artykule na ten sam temat.

Transformator niskiej częstotliwości i beton

Zasada działania

Do wylewania monolitycznych struktur w temperaturach poniżej -4 ° C stosuje się różne metody podgrzewania masy betonowej, są to emiter na podczerwień, a także podgrzewany roztwór i ciepłe szalunki oraz grzejniki anodowe. Ale najbardziej efektywny i ekonomiczny można nazwać nagrzaniem betonu za pomocą transformatora niskiej częstotliwości i drutu PNSV (stalowa izolacja winylowa).

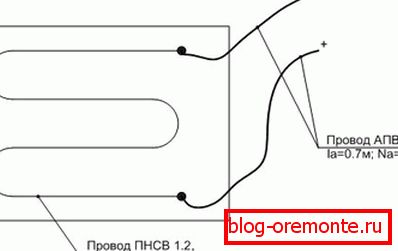

Przed podłączeniem transformatora do ogrzewania betonu na klatkę wzmacniającą umieszcza się zawiasy z drutu PNSV o przekroju 1,2 mm.² do 3 mm². Kabel ten jest w stanie ogrzać się do temperatury 80 ° C, ogrzewając w ten sposób roztwór do 40 ° C-50 ° C, a wszystko to dzieje się w temperaturach powietrza od -4 ° C i poniżej. Aby uzyskać optymalne ogrzewanie betonu w warunkach mroźnych, wymagane będzie około 60 m PNSV-1,2 na metr sześcienny roztworu.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

W przypadku rozgrzewki instrukcja umożliwia stosowanie transformatorów takich jak KTP-06-20, KTPTO-80, KTP-OB-160, TSDZ-63 i tak dalej.

Uwaga Dla prawidłowego działania obiegu grzewczego przewód PNSV musi koniecznie znajdować się wewnątrz masy betonowej (połączenie wykonane jest drutem aluminiowym). Jeśli PNSV pozostanie otwarty, po prostu się przepali.

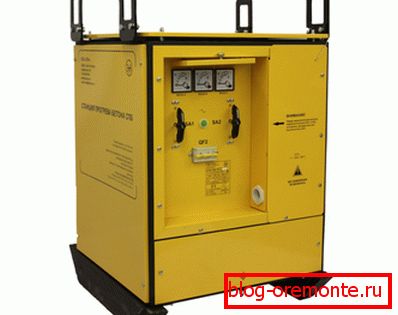

Transformator olejowy. Specyfikacje techniczne

Transformator сухой. Технические характеристики

Przygotowanie do pracy i uruchomienie

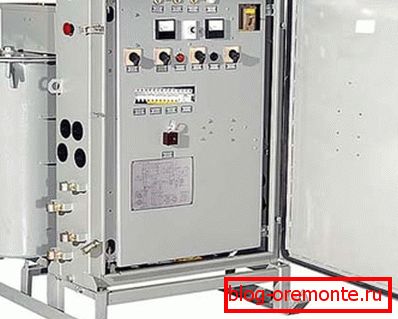

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона KTPTO-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Wszystkie prace przy ogrzewaniu wstrzykiwanego betonu powinny być wykonywane zgodnie z SNiP 111-4-80 / ch.11 i GOST 12.1.013-7, który reguluje kolejność pracy i bezpieczeństwo elektryczne.

• Przede wszystkim należy wyzerować KTPTO, a to można zrobić, podłączając kabel zasilający (jego czwarty rdzeń) do zacisku N urządzenia XT6, łącząc go w ten sposób z metalową szafą sterowniczą. Transformator jest uziemiony od sań - istnieje specjalna śruba do podłączenia obwodu, a do połączenia wykorzystuje się stalowy drut o długości co najmniej 4 mm.
• Przed podłączeniem transformatora obniżającego do sieci należy samodzielnie sprawdzić rezystancję izolacji, która nie powinna być mniejsza niż 0,5 MΩ, a także zwrócić uwagę na gęstość połączeń stykowych. Przełączniki podróżne SQ1 i SQ2 muszą być zainstalowane tak, aby po otwarciu pokrywy obudowy transformatora i PU istniała możliwość niezawodnego zamknięcia styków SQ1 i SQ2. Ponadto konieczne jest sprawdzenie bezpieczników w przypadku zwarcia.
• Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
• Następnie, obwód grzewczy zainstalowany w szalunku może być podłączony do kabla zasilającego, który z kolei jest podłączony do listwy zaciskowej XTB.

• Na wejściu KTPTO dostarczamy zasilanie 380 V i włączamy QF1 po sprawdzeniu napięcia na HL1 i HL3, a następnie, używając przycisku awaryjnego wyłączania SB1, wykonamy wyłączenie sterowania, po którym QF1 zostaje ponownie uruchomiony. KL1 zasilany jest przyciskiem SB3, po którym powinien zacząć działać starter magnetyczny KM1.
• Aby zmienić tryb pracy, należy podnieść pokrywę na obudowie transformatora, a następnie przez wyłącznik krańcowy SQ1 QF1 automatycznie się wyłączy. Następnie przełącz kroki napięciowe i włącz QF1 i KM1.

Uwaga Biorąc pod uwagę, że łańcuch pokarmowy podczas ogrzewania betonu może zagrażać życiu, jedynie personel przeszkolony, który został poinstruowany w zakresie przepisów bezpieczeństwa, może obsługiwać CTPD. Ponadto tacy pracownicy powinni być w stanie udzielić pierwszej pomocy w porę przed porażeniem prądem elektrycznym.

Wniosek

Do użytku domowego można wynająć używany transformator obniżający napięcie, ponieważ nie będzie on przydatny nigdzie indziej poza budową. Ponadto, jeśli objętość wylewki jest niewielka, można użyć spawarki jako transformatora.
