Jak jest ogrzewany beton przez spawarkę

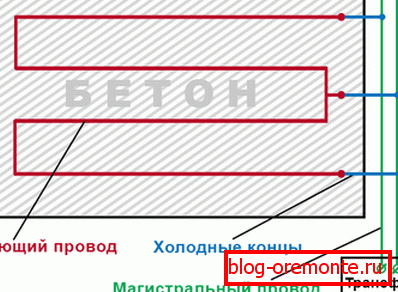

В общих чертах схема прогрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором - разница заключается в том, что в данном случае мощность агрегата будет меньше. Такой метод приемлем для небольших объектов и в домашних условиях чуть ли не идеален, учитывая то, что вам не придётся искать дополнительные мощности. Для примера мы используем аппарат на 250А при заливке небольшой плиты 4×5м, а в качестве дополнительного материала мы вам покажем видео в этой статье по данной теме.

Ogrzewanie betonu

Uwaga Według SNiP 13.03.01-87 na konstrukcjach nośnych, jeżeli średnia dzienna temperatura zewnętrzna spada poniżej 5? C, należy przeprowadzić ogrzewanie elektryczne betonu. Jest to stosowane w celu zapobiegania tworzeniu się warstwy lodu w świeżym roztworze wokół zbrojenia.

W domu możesz wytworzyć transformator do spawania betonu.

Wykorzystanie pętli grzewczej

Uwaga Oprócz pętli nagrzewanie świeżych konstrukcji betonowych może być realizowane za pomocą metody elektrodowej, w szalunku grzejnym, w instalacjach ciekłych, metodą indukcji i promieniowaniem podczerwonym.

Jeśli zaprawa zamarza w trybie temperaturowym (mieszanina zamarza), siła gwałtownie spada, a powierzchnia zaczyna się kruszyć - jest to natychmiast widoczne, gdy zbrojony beton jest cięty za pomocą diamentowych kół lub wiercenia otworów w betonie.

Обогрев ЖБ конструкций греющими петлями по принципу подачи предельного тока на кабель нужен в основном для площадок (плитных фундаментов) перекрытий и реже для стен, когда не отапливается само помещение. Такие схемы, как правило, запитываются через понижающие трансформаторы, на которых есть регулировка напряжения - это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Данный метод является более экономным, нежели электродный (см.также статью «Штроборез для газобетона: конструкционные особенности и применение»).

Czego potrzebujemy

• Tak więc, jak powiedzieliśmy, potrzebujemy transformatora, co oznacza, że ​​w domu użyjemy w tym celu mocy zgrzewarki - w naszym przypadku nawet do 250A, chociaż może być więcej, ale weźmiemy pod uwagę minimum, aby nauczyć się maksymalnych korzyści. Dodatkowo, zgodnie z instrukcją, będziemy potrzebować drutu PNSV - w tej sytuacji wycinamy po 18 m każdy kawałek.
• Potrzebujemy również pojedynczego drutu aluminiowego o przekroju 2,5-4 mm² (APV zrobi), bawełnianą taśmę izolacyjną i szczypce, szczypce prądowe. I oczywiście takie prace można wykonywać tylko w tych obszarach, w których jest źródło prądu o napięciu 220V - może to być linia energetyczna, ale można też użyć generatora gaźnika lub diesla (bardziej ekonomicznego).

Rezystancja PNSV w zależności od grubości kabla

Pierwsze kroki

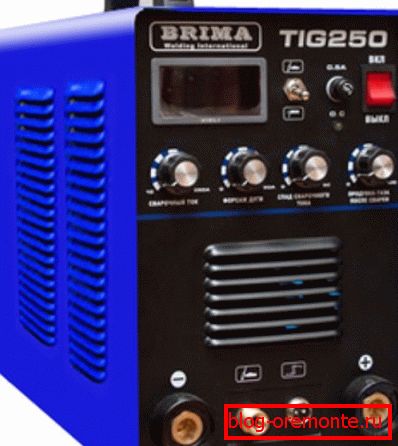

Mamy spawarkę na 250A, teraz potrzebujemy PNSV, którego ilość obliczamy, w oparciu o wzór R = U / I, i jeśli wiemy, że U = 220V, I = 250A, to R = U / I = 220/250 = 0,88th.

Что же из этого следует - если мы имеем на выходе максимально 250А, то для того чтобы не перегружать аппарат сделаем своими руками 8 петель по 25А каждая - этого будет вполне достаточно. Для этого возьмём кусок ПНСВ длиной 18м и диаметром 3,0 мм (0,05 см/метр) - для плиты 4×5м этого будет достаточно.

Зачищаете концы ПНСВ по 40-50 мм и к каждому из них подсоединяете алюминиевый провод (можно, конечно, использовать и медь, но цена алюминия гораздо ниже) - позаботьтесь о том, чтобы скрутка получилась плотной - от этого будет зависеть корректность работы нашей конструкции. Длина алюминиевого провода будет зависеть от того, на каком расстоянии вы сможете установить сварочный аппарат - целесообразнее будет поднести его как можно ближе. Если эти концы получились короткими - не расстраивайтесь - их можно нарастить в любой момент на необходимую длину, только скрутку изолируйте тщательно (см.также статью «Пигменты для бетона: основные характеристики, сфера применения и методы самостоятельного приготовления»).

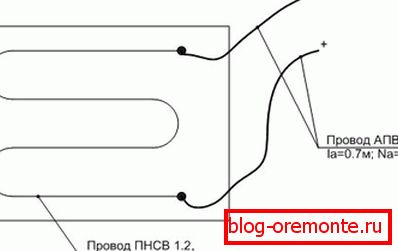

Teraz musimy położyć PNSV, rozprowadzając go równomiernie po całym obszarze tak, aby skręt z aluminium znajdował się wewnątrz wlewanej płyty, ale w żaden sposób nie dotknie metalowej ramy! Najlepszy ze wszystkich, jeśli uda ci się wepchnąć PNSV między dwie skrzynki - wewnątrz ramy - tak, aby kabel znajdował się dokładnie pośrodku talerza, jak masło w kanapce między dwoma kawałkami chleba o tej samej grubości.

Podczas wylewania zaprawy można łatwo usunąć drut, dlatego należy go przymocować do zbrojenia kawałkami izolowanego aluminium, ale należy uważać, aby nie uszkodzić izolacji na PNSV - dzięki temu podgrzewanie betonu za pomocą spawarki będzie skuteczne i bezpieczne.

Możliwe jest również pocięcie PNSV na kawałki w jednej pętli i wyciągnięcie aluminiowych końców od siebie, więc znacznie łatwiej będzie przejść drut między prętami zbrojenia w ramie, tylko tutaj należy uważać, aby nie pomylić końcówek. Najlepiej oznaczyć je znacznikiem do izolacji (umieść znaki + i -).

Aby podłączyć spawarkę, można użyć kabli - uziemienia i tego, który trafia do uchwytu, lub przykręcić drut aluminiowy bezpośrednio do zacisków. Spróbuj podłączyć obwód tak szybko jak to możliwe po wylaniu i włącz regulator napięcia na minimum, włącz przełącznik i sprawdź napięcie.

Początkowo możliwy jest skok do 240-250A, ale gdy masa się nagrzeje i zestali, spadnie, a będziesz mógł stopniowo zwiększać ją w miarę potrzeb.

Wniosek

Так как греть бетон сварочным аппаратом нужно постепенно, то проверяйте напряжение каждые 2 часа, постепенно его увеличивая (читайте также статью «Подбетонка: что это такое и как она делается правильно»).

Za około 8 godzin osiągniesz maksimum, a piec powinien wyschnąć w ciągu 3 dni (ale to nie jest stopień działania).
