Jak jest zbrojenie betonu komórkowego

Podczas budowy przemysłowych i cywilnych konstrukcji murowych, zbrojenie betonu komórkowego jest wykonane zgodnie z GOST 5781-82 i GOST 10884-94, gdzie przewidziano liczbę prętów zbrojeniowych co najmniej dwóch. Takie bloki są używane do budowy niskiej, gdzie często pojawiają się wątpliwości co do absolutnej wytrzymałości fundamentu, co może dać małe wypięcie, które w geometrycznym postępie wpłynie na ściany (pęknięcia). Poniżej przyjrzymy się regułom instalacji wzmocnienia metalowego, a także pokażemy film w tym artykule na ten temat jako uzupełnienie.

Zablokuj układanie i wzmacnianie

Co daje

• Biorąc pod uwagę właściwości odkształceniowe (kruchość bloków), tendencja do pękania jest bardzo wysoka, a zatem, zgodnie z wyżej wspomnianym GOST, ściany wzmocnione są wykonane z betonu komórkowego, co jest niezwykle niezbędnym środkiem. Takie konstrukcje łączników są realizowane w różnych miejscach, w zależności od rodzaju projektu i stabilności regionu.
• Rama wzmacniająca w postaci pasa układana jest na poziomie zakładki dla równomiernego rozłożenia obciążeń pionowych, wyzwalając naprężenie.

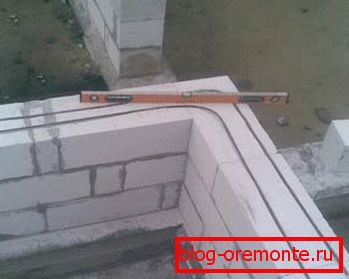

• W procesie układania ściany na rzędzie bloków, wykonywane są dwa specjalne podłużne rowki w zależności od średnicy metalowego pręta, gdzie zbrojenie jest umieszczone w dwóch rzędach (taka miara wzmocnienia z reguły jest podejmowana dla każdego rzędu).

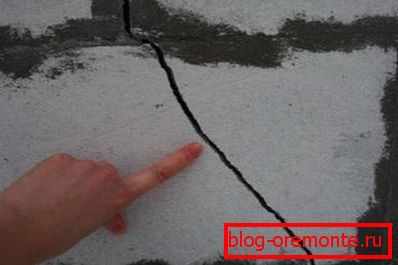

• Te metody pozwalają uniknąć pęknięć bloków, jak na zdjęciu obok podtytułu, i nadać integralność samego muru..

Uwaga Według GOST 31359-2007 ściany nośne z betonu komórkowego mogą być wzniesione na wysokości nie większej niż 20 m (5 pięter). W przypadku ścian samonośnych dozwolona jest wysokość 30 m (9 pięter).

Wzmocnienie

Uwaga! Ze względu na ich właściwości chemiczne, autoklawowe bloki komórkowe są bardzo zbliżone do ciężkiego betonu, ale jednocześnie zachodzą słabe odczyny alkaliczne w gazobetonie - pH = 9-10,5 plus wysoka porowatość struktury. Te dwa czynniki znacznie osłabiają ochronę metalowych kształtek przed wilgocią i powietrzem, które w przeciwieństwie do gęstego betonu przenikają do wnętrza muru.

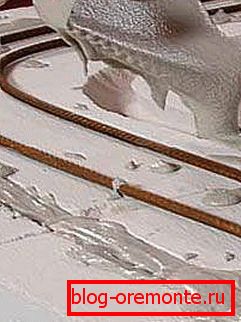

Dlatego przy układaniu prętów na środku konstrukcji należy je zabezpieczyć izolacją w postaci kleju lub zaprawy cementowo-piaskowej (w suchych częściach budynku - przegrody - taka izolacja nie jest wymagana).

Każde układanie podlega trzem typom obciążeń, które widzisz powyżej na schemacie (są to główne typy obciążeń). W związku z tym instrukcja podana w GOST 5781-82 i GOST 10884-94 wymaga obowiązkowego wzmocnienia poprzecznego, które zapewnia wytrzymałość konstrukcyjną pod względem naprężenia, pęknięcia i pęknięcia.

W takich przypadkach, jeżeli odległość od jednego zachodzenia na siebie jest większa niż 3 m, należy wykonać co najmniej dwa poziomy wysokości zbrojenia.

Jeśli masz konwencjonalną konstrukcję, w której odległość między sufitami jest nie większa niż 3 m, wówczas zbrojenie muru z betonu komórkowego jest wykonane tylko w strefie podokiennej, ale jeśli wszystkie ściany są puste, po prostu podziel wysokość na pół i zainstaluj pręty na tym poziomie (dowiedz się również, jak beton jest ogrzewany przez spawarkę ).

Bloki mogą być tacami lub konwencjonalnymi, a jeśli już jest miejsce w tacce, to w normie trzeba to zrobić sam, wlać cementowo-piaskowy (drobnoziarnisty beton) lub zaprawę klejową tam i dopiero po tym miejscu umieścić zbrojenie.

Wycięcie rowka jest dość łatwe ze względu na porowatą strukturę kamienia, ale możliwe jest rozdrabnianie podczas cięcia, dlatego aby nie rozłupać cienkiej (pozostałej) ściany, pozostaw dystans co najmniej 60 mm od krawędzi bloku.

Do przenoszenia wzmocnionych zworek najlepiej jest stosować bloki tac (w kształcie litery P, a na zachodzie są one zwykle nazywane w kształcie litery U), a jeśli są one ułożone w jednym rzędzie, utworzą długą tacę, w której bardzo wygodnie jest umieścić zbrojenie na prefabrykowanych rozwiązanie.

W przypadku, gdy grubość ścianki (przegrody) jest nie większa niż 200 mm, zwykle kosztuje to tylko jeden pręt poziomy o grubości 8-12 mm, ale jeśli wysokość budynku przekracza 1,5 piętra, ponownie stosuje się zbrojenie dwurzędowe.

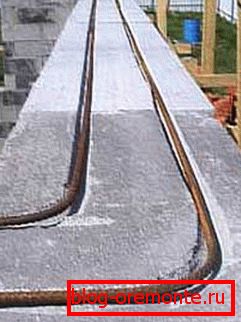

Spójrz na powyższe zdjęcie - tam widzisz, jak wzmocnione nadproża z gazobetonu są zaokrąglone razem z rowkami, powtarzając ich kontury i widzisz tam solidne pręty, bez przerw. Dlatego, jeśli okaże się, że przejście musi być wykonane w tym miejscu, to zbrojenie musi zostać przesunięte i włożone w środek przęsła, lub związane w rogu za pomocą drutu dziewiarskiego (specjalny stalowy miękki drut).

Oczywiście można użyć spawania elektrycznego lub gazowego do dokowania zbrojenia, ale jest to bardzo niewygodne i zajmuje dużo czasu w porównaniu do dziania stawów.

Należy pamiętać

Запомните, что в любом случае следует армировать стены большой длины, так как у них большая парусность, и они подвергаются боковому давлению ветра, сто может вызвать растрескивание кладки от изгиба. Также, помимо подоконной зоны следует укреплять прутьями первый ряд газобетонных блоков - они несут на себе практически всю вертикальную и боковую нагрузку от стены и перекрытия. Для осуществления поставленной задачи используют прут А-III, толщиной не менее 8 мм и лишь в особых случаях допускается сечение 6 мм. (Ш читайте также статью «Штроборез для газобетона: конструкционные особенности и применение»).

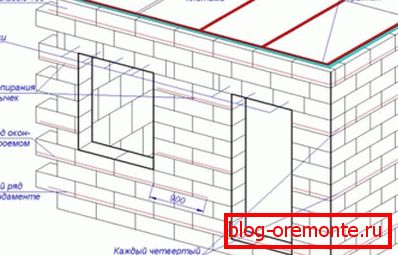

Aby uzyskać maksymalną ochronę muru przed pękaniem pod obciążeniem o różnym charakterze, zbrojenie przeprowadza się zarówno na pierwszym, jak i na każdym czwartym rzędzie bloków z betonu komórkowego, co nie uwzględnia zbrojenia pionowego, które jest wykonywane w obszarach narażonych na trzęsienia ziemi pod kątem odporności sejsmicznej. Zbrojenie pionowe zależy od stopnia ryzyka i specjalne polecenie wydawane jest na budowę budynków przez odpowiednie władze.

Uwaga Wiercenie diamentowe otworów w betonie i blokach produkcji autoklawu może być wykonane w przypadkach, gdy na wiertle nie ma metalowych mostów, które wiertło po prostu pęknie. Należy również pamiętać, że cięcie betonu zbrojonego kręgami diamentowymi jest możliwe w przypadku braku zbrojenia na ścieżce cięcia.

W przypadkach, gdy konieczne jest cięcie betonu wraz z prętami, należy zakupić specjalny dysk ścierny do cięcia betonu zbrojonego.

Wniosek

Безусловно, армирование газобетонной и любой другой кладки занимает определённое время, которым вы, возможно, не располагаете, но это стоит ваших усилий. Дело в том, что цена ремонта растрескавшейся стены окажется несоизмеримо выше времени, затраченного на укладку металлических прутьев (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).
