Jaka jest waga żelbetu?

08-05-2018

Budowa

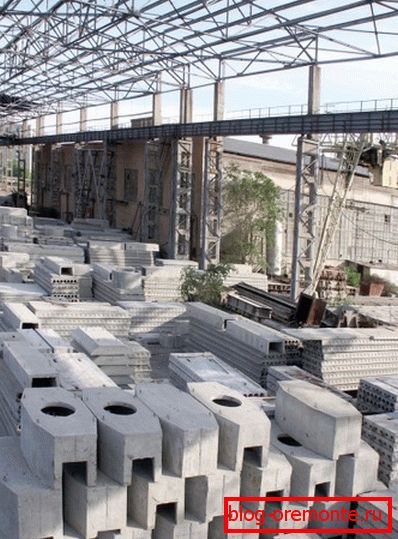

Żelbetowy - uniwersalny materiał budowlany, który jest dość szeroko stosowany w budownictwie. Przy pomocy wlotu lub prefabrykowanych konstrukcji betonowych powstaje większość nowoczesnych budynków.

Proces projektowania wiąże się z obliczeniami i uwzględnieniem ogromnej liczby różnych wskaźników. Jednym z najważniejszych parametrów w procesie projektowania jest ciężar kostki żelbetowej. Wartość ta jest niezbędna do obliczenia obciążenia na fundamencie konstrukcji, w celu określenia złożoności prac budowlanych i czasu eksploatacji sprzętu budowlanego i pojazdów.

Rodzaje żelbetu

Ciężar 1 m3 betonu zbrojonego może się różnić w zależności od tego, który z następujących rodzajów roztworów został zastosowany:

Szczególnie ciężki - limonit, magnez i baryt ma masę ponad 2,5 tys. kg w 1 m3;

Ciężki - kruszony kamień lub żwir. Ciężar 1 m3 tego betonu zbrojonego wynosi 1,8-2,5 tys. Kg;

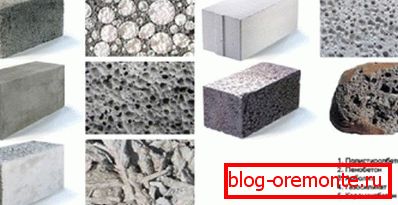

Łatwo, z takimi wypełniaczami jak keramzyt, perlit, arbolit itp. Do tej klasy rozwiązań budowlanych należą również pianobeton i gazobeton. Waga 1 kostki takiej mieszaniny wynosi 500-1800 kg;
Zwłaszcza światło - 500 kg na kubiczną wagę budynku.

Zwróć uwagę! Te ciężary wskazują tylko wagę samego roztworu bez uwzględniania wartości masy klatki wzmacniającej.

Takie rozprzestrzenianie się wskaźników masy wynika z faktu, że w różnych mieszaninach występują różne gęstości wypełniaczy, których ciężar ma zasadniczy wpływ na tę wartość.

Weźmy na przykład niektóre współczynniki gęstości betonu zbrojonego, używając kruszyw różnego rodzaju:

Glinka ekspandowana, w zależności od rodzaju piasku, może mieć inną masę jednej kostki:

0,8-1 tys. Kg przy użyciu piasku perlitowego;
0,8 - 1,2 tys. Kg za pomocą piasku kwarcowego;
0,5-1,8 tys. Kg przy użyciu rozszerzonego pyłu gliniastego jako wypełniacza;

Tuff waży od 1,2 do 1,6 tys. Kg na metr sześcienny;
Jeden metr sześcienny piosilikanu waży od 0,3 do 1 tys. Kg;
Masa kostki z shungizytu wynosi od 0,1 do 1,4 tys. Kg;
Masa pompy od 0,8 do 1,6 kg na metr sześcienny.

Wpływ zbrojenia na masę

Ciężar m3 betonu zbrojonego jest wartością równą sumie masowych frakcji roztworu betonu i metalowej klatki wzmacniającej. Masa stali będzie miała również poważny wpływ na udział betonu zbrojonego.

Aby monolityczna konstrukcja miała doskonałe właściwości wytrzymałościowe, stosowane są różne rodzaje prętów zbrojeniowych.

Zwróć uwagę! Wzmocnienie klasy AII I jest najczęściej stosowanym w praktyce. Gęstość takiej stali wynosi 7 850 kg na 1 metr sześcienny, który jest kilkakrotnie większy niż proporcja dowolnego rodzaju zaprawy betonowej.

W zależności od obliczeń zastosowanych w projekcie i wymaganego poziomu wytrzymałości konstruowanej konstrukcji, do zbrojenia o różnych średnicach przekroju stosowana jest inna liczba prętów.

Zawartość stali w rastrze betonowym jest wskaźnikiem, który powinien wynosić od 70 do 320 kg.

Zwróć uwagę! Przy obliczaniu wytrzymałości strukturalnej należy wziąć pod uwagę objętość roztworu, który zastąpi stal użytą do budowy konstrukcji szkieletowej. W związku z tym konieczne będzie odjęcie tej wypartej objętości od całkowitej objętości i dodanie stali. Wynikowa liczba będzie obliczoną gęstością nasypową materiału budowlanego.

Różnice między gęstością obliczoną a rzeczywistą

W praktyce gęstość struktury jest nieco niższa niż obliczona w dokumentacji projektowej. Przyczyną takich okoliczności jest obecność niewielkiej liczby pustek w monolicie.

Napełnianie konstrukcji betonowych na budowie lub wylewanie prefabrykowanych konstrukcji w środowisku produkcyjnym to procesy bezpośrednio związane z tworzeniem pustych przestrzeni o różnych rozmiarach w grubości roztworu.

Pojawienie się powietrza w procesie monolitycznym jest nieuniknione, ale jego ilość można zmniejszyć stosując metodę zagęszczania roztworu po wlaniu masy budynku do formy lub szalunku. Ale nawet po zagęszczeniu powietrze pozostanie we wnętrzu roztworu.

Zwróć uwagę! Objętość powietrza w roztworze nie powinna przekraczać 1% całkowitej masy. Objętość ta nie wpływa znacząco na wydajność konstrukcji.

Instrukcje dotyczące wytwarzania wyrobów betonowych własnymi rękami przewidują potrzebę zmniejszenia liczby ubytków w masie betonowej. W ten sposób możliwe jest znaczne zwiększenie wytrzymałości i trwałości gotowego produktu.

Obliczanie masy konstrukcji żelbetowych

Aby obliczyć ciężar właściwy konstrukcji wykonanej z betonu zbrojonego, waga metalu i roztworu betonowego jest po prostu sumowana. Wynik tego sumowania jest dzielony przez objętość wynikowej struktury. Zastosowanie takiego uproszczonego obliczenia pozwala nam wykluczyć złożone obliczenia matematyczne, w których niedoświadczeni budowniczowie mogą popełnić poważne błędy.

Przykład

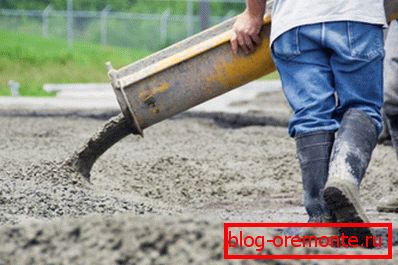

Rozważ obliczenie ciężaru na przykładzie ciężkiego betonu. W tym rozwiązaniu stosuje się wypełniacze, których rolą jest kruszony kamień i żwir. Mają wystarczająco dużą masę, więc beton waży od 1,8 do 2,5 tony na metr sześcienny.

Skład tego rastru w ułamkach masowych będzie następujący:

Woda - nie więcej niż 0,2 tony;
Piasek - nie więcej niż 0,75 tony;
Kruszywo - nie więcej niż 1,3 tony;
Cement - nie więcej niż 0,45 ton.

Jeśli podsumujemy masę wszystkich tych wypełniaczy, waga będzie wynosić 2 tony 700 kg. Wartość ta jest poprawna, ponieważ w procesie suszenia woda odparuje, a masa po prostu nauczy się równać 2,5 tony.

Najcięższe rodzaje roztworów mają masę przekraczającą 2,5 tony, ponieważ zawierają one magnetyt, zadrapania, barytów i hematytów. Takie rozwiązania są wykorzystywane do tworzenia czapek przeciwpancernych w miejscach skażenia radioaktywnego.

Podsumowując

Ciężar konstrukcji z betonu zbrojonego jest parametrem, który ma poważny wpływ na takie cechy, jak wytrzymałość, gęstość, niezawodność i wydajność operacyjna przyszłej struktury. Jeżeli obliczenie tego wskaźnika jest niewłaściwe podczas projektowania budynku, koszt korekty tego błędu może być bardzo wysoki.

Wideo w tym artykule pozwala dowiedzieć się, jak ważne jest prawidłowe obliczenie masy konstrukcji żelbetowej.
