Kabel do ogrzewania betonu: kluczowy element rozwiązania

Kabel do ogrzewania betonu bez transformatora pozwala znacząco zoptymalizować proces utrzymywania optymalnej temperatury w roztworze utwardzającym. Pomimo faktu, że same przewodniki tego typu są droższe niż standardowe przewody PNSV i ich analogi, całkowity koszt pracy jest znacznie niższy.

W naszym artykule wyjaśnimy, jakie są kluczowe cechy takich przewodników, a także opiszemy ich zalety.

Utrzymywanie temperatury w betonie

Standardowa technika

Nagrzewanie betonu za pomocą kabla jest zwykle stosowane, jeśli praca jest wykonywana w zimie. Jednocześnie istnieje ryzyko zamarzania wody w roztworze, co prowadzi do wolniejszego uwodnienia cementu i zmniejszenia wytrzymałości betonu.

Aby tego uniknąć, instrukcja zaleca, aby postępować zgodnie z następującym schematem:

• W celu podgrzania masy roztworu należy wykonać drut z pojedynczym drutem PNSV o średnicy od 1,2 do 4 mm.

Wskazówka! W przypadku konstrukcji wzmocnionych, w przypadku konstrukcji niewzmocnionych wybiera się modyfikację w izolacji PVC - w izolacji polietylenowej. Wynika to z faktu, że polietylen może się stopić, a to doprowadzi do zwarcia do metalowej ramy.

• Drut jest cięty na identyczne fragmenty (zwykle 28 lub 17 m), które są skręcone w zwarte spirale o średnicy 30-40 mm.
• Spiralne "gwinty" są połączone w kilka identycznych grup i układane w szalunku wewnątrz klatki wzmacniającej.

• Ponieważ charakterystyki kabla PNSV nie pozwalają na jego użycie w powietrzu, tak zwane "zimne końce" grubszego drutu są zainstalowane na zaciskach systemu.
• Szalunek wylewa się z betonu, a po wstępnym ustawieniu cały system jest połączony z siecią za pomocą transformatora obniżającego. To urządzenie zapewnia regulację natężenia prądu wejściowego, co pozwala kontrolować temperaturę przewodników w roztworze.

Cechy przewodów grzejnych

Technika opisana powyżej jest dość skuteczna, ale ma kilka wad. Kluczem jest potrzeba użycia transformatora do zmniejszenia napięcia.

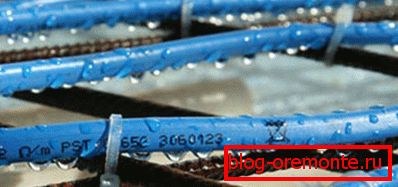

Można się jednak obejść bez tego nieporęcznego urządzenia. Oczywiście, zamiast standardowego przewodu PNSV, należy użyć specjalnych przewodów grzejnych, takich jak VET (Finlandia) lub KDBS (RF). Takie produkty charakteryzują się takimi właściwościami:

Takie urządzenia są zaprojektowane do pracy z normalnym zasilaniem o napięciu 220 V. Wysokiej jakości izolacja PVC zapewnia niezawodną ochronę przed zwarciami i uszkodzeniami, ponadto nie staje się delikatna nawet w temperaturze -35⁰C, co znacznie rozszerza "ramy klimatyczne" stosowania takich przewodników.

W przeciwieństwie do przewodów PNSV, kable BET i KDBS nie wymagają przycinania. Na krawędziach sekcji montowane są końcówki i złączki, dzięki czemu można szybko zmontować cały system grzewczy przy użyciu minimalnego zestawu narzędzi.

Zalecenia dotyczące instalacji

Wstępne obliczenia

Obliczenie kabla do ogrzewania betonu jest dość proste:

• Zgodnie z normami dotyczącymi ogrzewania jednego metra sześciennego roztworu, konieczne jest zbudowanie od 0,5 do 1,5 kW mocy.
• Aby zaoszczędzić energię elektryczną, możesz dodać do betonu dodatki zapobiegające przymarzaniu, a także wyposażyć szalunki izolowane. Cena dodatkowych materiałów w tym samym czasie zostanie zrekompensowana przez niższe koszty energii elektrycznej.
• Podczas wylewania zakładek o standardowej grubości zwykle układa się do 4 metrów drutu grzejnego na metr kwadratowy.
• Kiedy wylewany jest monolit masowy, przewody są ułożone w stos w dużym odstępie co najmniej 30-40 cm.

Układanie obwodów grzewczych

Montaż systemu ogrzewania własnymi rękami jest dość prosty:

• Najpierw budujemy deskowanie i montujemy klatkę wzmacniającą.
• Następnie oceniamy, gdzie będzie najbardziej istotne ogrzewanie betonu, a my zbieramy produkty kablowe z odcinków o odpowiedniej długości.
• Najczęściej ogrzewają powierzchnię materiału, miejsca sąsiadujące z poziomymi i pionowymi płaszczyznami itp..

Zwróć uwagę! Nie jest pożądane przekraczanie szczelin dylatacyjnych, a także obszarów, w których będzie następować wiercenie diamentowe otworów w betonie.

• Wewnątrz szalunku układamy kable w taki sposób, aby wszystkie przewody leżały co najmniej 20 cm od powierzchni zamarzniętego betonu.
• Aby uniknąć pęknięć i zagnieceń na izolacji polimerowej, zwoje powinny być gładkie. Promień zagięcia dla różnych modeli będzie różny, ale w większości przypadków eksperci wynoszą 40-50 mm - z marginesem.

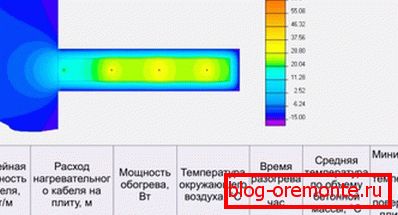

• Aby równomiernie rozprowadzić temperaturę w grubości betonu, pożądane jest, aby przewody były rozmieszczone w równych odległościach od siebie.. Przecięcie przewodów nie jest dozwolone, a minimalna odległość między dwoma obwodami grzewczymi wynosi 40 mm.

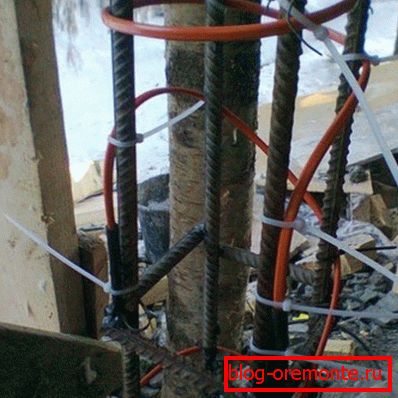

Po układzie ustalamy przewodniki na urządzeniu. Aby to zrobić, użyj zwykłego drutu, wiążąc go bez nadmiernego wysiłku i deformacji izolacji. Można również użyć zacisków z tworzywa sztucznego.

Następnie wypełniamy deskowanie betonem, starając się nie zakłócać umiejscowienia termoelementów. Kable BET i KDBS umożliwiają wibracje, ponieważ beton jest całkiem możliwy do uszczelnienia.

Wszystkie ułożone elementy są połączone z przewodami stykowymi do systemu, a następnie - podłączone do źródła zasilania.

Wniosek

Kabel rozgrzewający do betonu, biegnący z sieci bez użycia transformatora obniżającego, jest bardzo wygodny w użyciu. Oczywiście, jego koszt jest znacznie wyższy niż koszt drutów PNSV, ale z drugiej strony pozwala na rozwiązanie postawionego zadania - utrzymanie optymalnej temperatury roztworu - znacznie wydajniej. Więcej informacji na ten temat znajdziesz w artykule na ten temat.
