Koncepcja i charakterystyka pompowania betonu

Większość dużych firm budowlanych używa pomp do betonu. Przy ich pomocy mieszanina jest transportowana do produkcji fundamentów, różnych struktur monolitycznych w jak najkrótszym czasie. W tym artykule zostaną dostarczone i przejrzane urządzenia zainstalowane na ciężarówce, na przykład używane przy pompie do betonu.

Jak to działa

Głównym przeznaczeniem takiego wyposażenia jest pasza do wylewania gotowego roztworu betonu w kierunku poziomym lub pionowym z nachyleniem stożka zasilającego w zakresie 60-120 mm Ustanowić na podwoziu zamontowaną na betonie pompę do betonu, napęd jest hydrauliczny.

Znajdujący się w tym miejscu wysięgnik składa się z kilku połączonych zawiasowo sekcji i betonowej rury, przez którą przechodzi betonowy roztwór, mieszany w określonych proporcjach. Zwykle nie robią tego ręcznie, ale są one centralnie przenoszone z fabryki do miejsca określonego przez plan budowy lub wykonane na miejscu przy użyciu mini betonowni.

Zwróć uwagę! Nie można użyć urządzenia do produkcji rozwiązania, instalacja jedynie pompuje je z jednego punktu do drugiego, ułatwiając i przyspieszając proces budowy.

Akcesoria

Konstrukcja pompy do betonu ma kilka elementów, z którymi działa i transportuje gotową mieszankę.

Główne składniki to:

• betonowe cylindry transportowe;
• gidrocilindry;
• grupa tłoków;
• lejek do odbioru;
• rurociąg betonowy.

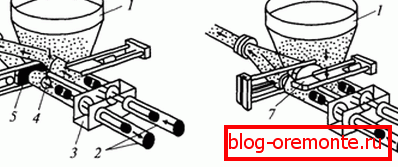

Za pomocą cylindrów hydraulicznych tłoki betonowych cylindrów transportowych są wprawiane w ruch z określoną częstotliwością. Instrukcja jest prosta, podczas tego procesu gotowa zaprawa zostaje przechwycona, która w tym momencie znajduje się w leju odbiorczym i jest transportowana do rurociągu, zgodnie z roboczym taktem.

Właściwości

Poniżej rozważamy charakterystykę techniczną pompy do betonu:

1. Za pomocą napędu hydraulicznego rozwiązanie przesuwa się swobodnie przez betonową linię, dodatkowo napęd służy jeszcze kilku zadaniom - regulowana jest wydajność i ciśnienie robocze, dzięki czemu wszystkie jednostki i mechanizmy działają w raczej delikatnym trybie.
2. Pompy do betonu, które mają napęd hydrauliczny i silnik z dwoma tłokami, zapewniają prędkość podawania roztworu z 5 metrów³/ s до 65 м³/ s.
3. Maksymalna odległość podawania różnych gatunków betonu wynosi nie więcej niż 400 mw kierunku poziomym i nie więcej niż 80 mw pionie.

Aby obliczyć wydajność, stosuje się następującą formułę: П т = I • A • kH • n • 3600, gdzie:

• I - skok tłoka (m);
• Oraz - sekcja tłoka (m);
• kN jest współczynnikiem wypełnienia roztworem betonowego walca transportowego (0,8-0,9);
• n jest liczbą podwójnego skoku tłoka.

Jedną z głównych cech tego modelu, oprócz mobilności, jest jego wydajność, którą określają parametry betonowej rury i bomu. Należy powiedzieć, że koszt budowy znacznie wzrośnie, w tym przypadku jest on rekompensowany przez prędkość i oszczędności w zasobach pracy.

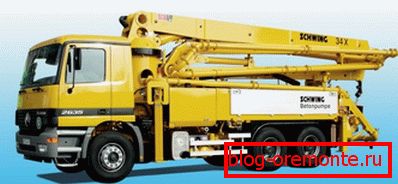

Boom dystrybucyjny na standardowym sprzęcie składa się z trzech sekcji połączonych przegubowymi przegubami. Jest on umieszczony na mechanizmie obrotowym zamontowanym na podwoziu i wspartym na nim za pomocą ramy. Ona kończy 360 ,? a jego długość robocza nie może być większa niż 19 m.

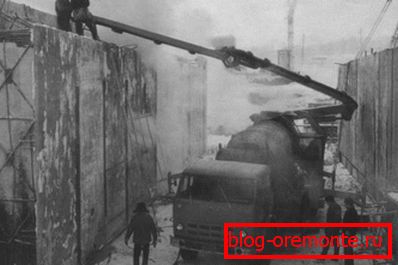

Urządzenie działa w zakresie temperatur od -5 ° С do +40 ° С, przy napięciu zasilania wynoszącym 380 V. Istnieją modyfikacje, które pozwalają mu działać w trybie autonomicznym, następnie urządzenie jest wyposażone w silnik zasilany olejem napędowym. Jego moc jest mierzona w kW i zależy od modelu.

Gatunek

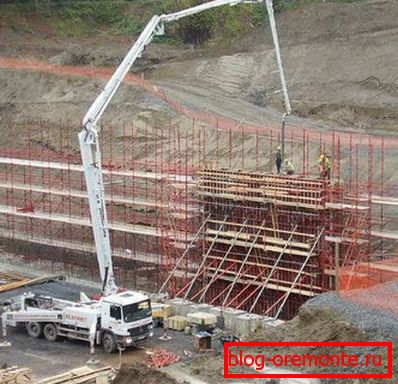

Samochodowa pompa do betonu nazywa się specjalnym sprzętem przeznaczonym do pompowania betonu. W przeciwieństwie do stacjonarnej pompy do betonu, jest ona instalowana na mobilnym podwoziu, dzięki czemu możliwe jest dostarczenie gotowego rozwiązania bezpośrednio do miejsca pracy.

Dzięki takiemu transportowi zmniejsza się moc pompy, ale można ją wydajniej wykorzystać. Jakiekolwiek rodzaje automatycznych pomp nie są w stanie transportować dużych objętości roztworu.

Rada: nie powinieneś wskazywać na taki problem, ponieważ wiele projektów budowlanych nie wymaga sprzętu o dużej mocy.

Obecnie typy pomp do betonu są podzielone na grupy według liczby pompowanych betonu na godzinę:

W branży budowlanej istnieją inne klasyfikacje, według których następuje dystrybucja odmian samochodowych pomp do betonu.

Na przykład pod względem wymiarów lub, jeśli to możliwe, rozszerzenia strzałki:

1. Jeśli przeanalizujemy obecne modele instalacji, ostatni parametr waha się w przedziale 22-64 m.
2. W przypadku złożonych obiektów, których nie można zmienić, należy użyć jednostek o wyższych prędkościach.

Również jeden z ważnych czynników jest uważany za wysokość, do której można wepchnąć bom.

Wskazówka: podczas obliczania należy pamiętać, że im większa wysokość, tym silniejszy musi być silnik pompy.

Zależy to od tego, że grawitacja uniemożliwia prawidłową instalację na wyższym poziomie konstrukcji, dlatego do wysokiej jakości konstrukcji wysokich budynków konieczne jest stosowanie silnych silników sprzętowych.

Wniosek

Из статьи стало понятным, что автобетононасос обладает большим плюсом - мобильностью. Хотя при этом и снижается его мощность, но данный недостаток не всегда востребован на строительной площадке. Существует несколько типов такого оборудования, которое отличается между собой габаритными размерами, количеством подачи раствора и вылетом стрелы (см.также статью «Контроль качества бетона – залог безопасного строительства»).

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
