Konkretne ocieplenie drutem pnsv: cele i technologia

W tym artykule przyjrzymy się technologii ogrzewania betonu drutem PNSV. Ponadto omówimy cele realizowane przez tę operację, metodę obliczania ogrzewania i cechy samego drutu, które należy uwzględnić na schemacie procesu. Więc idź.

Cele

Dlaczego warto podgrzewać beton?

Wszelkiego rodzaju sposoby na podniesienie temperatury mieszanki ułożonej w szalunku mają jeden z dwóch celów:

1. Zapewnianie siły w zimie. Gdy temperatura monolitu spada poniżej zera, krystalizuje woda, która całkowicie zatrzymuje proces hydratacji cementu.

Ponadto: krystalizacja niezwiązanej wody niszczy beton, rozszerzając jego pory.

1. Przyspieszenie ustawienia i siły w innych porach roku. Zwiększenie temperatury mieszaniny dramatycznie przyspiesza wszystkie zachodzące w niej procesy.

Ponieważ w procesie wiązania cement emituje sporą ilość ciepła, dodatkowe ogrzewanie w zimie nie zawsze wymaga mieszania.

Drut PNSV do ogrzewania betonu w zimnych porach roku jest stosowany, gdy:

• Temperatura powietrza zewnętrznego jest znacznie poniżej zera.
• Nie ma możliwości zapewnienia wysokiej jakości izolacji termicznej szalunku.
• Moduł powierzchni monolitu (stosunek jego powierzchni do objętości) przekracza wartość 10 m ^ -1.

Drut

Co to jest przewód PNSV?

Charakterystyka

Оптовая цена провода диаметром 1,2 мм составляет 1,8 - 2 рубля/метр, что существенно дешевле медных аналогов (читайте также статью «Бетонные столбики – важный элемент строительства»).

Funkcje użytkowania

Mapa technologiczna ogrzewania betonu za pomocą przewodu PNSV powinna uwzględniać szereg jego cech.

• Stal ma stosunkowo wysoką rezystywność, co prowadzi do znacznie silniejszego niż miedzi lub aluminium, ogrzewając przewodnik przy umiarkowanych prądach. 14-16 amperów uważa się za normę dla drutów w betonie; jednak w powietrzu taki prąd spowoduje stopienie izolacji.

Konsekwencje praktyczne: PNSV jest podłączony do transformatora lub innego źródła prądu za pomocą drutu o niższej rezystywności. Alternatywnie połączenie można wykonać za pomocą kabla o tym samym PNC, ale dwukrotnie.

• Zakładki i układanie sąsiednich drutów w odległości mniejszej niż 15 mm są niedopuszczalne ze względu na prawdopodobieństwo przegrzania izolacji i zwarcia.
• Ponieważ stal nie ma wysokiej elastyczności, drut układany jest z gładkimi łukami o promieniu co najmniej 25 mm.
• Układanie jest dopuszczalne przy temperaturze otoczenia nie niższej niż -15 stopni. Instrukcja związana jest z faktem, że izolacja z tworzywa sztucznego w niższych temperaturach traci elastyczność i może ulec uszkodzeniu podczas gięcia.
• Aby uzyskać bardziej równomierne nagrzewanie mieszanki betonowej, zaleca się pokrycie ułożonego drutu folią metalową o grubości 0,2 - 0,5 mm.
• Część grzewczą można zmontować z kilku części; w tym samym czasie połączenie jest dozwolone nie tylko poprzez bloki, ale także zwroty akcji. Rozgrzewka jest zdarzeniem jednorazowym, a powierzchnie styku po prostu nie mają czasu na znaczące utlenienie.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

• Sposób ogrzewania betonu drutem PNSV wynika z jego właściwości mechanicznych; w szczególności współczynnik rozszerzalności cieplnej. Po ogrzaniu temperatura monolitu wzrasta z szybkością nie większą niż 10 ° C / godzinę i spada z szybkością nie większą niż 5 ° C / godzinę.

Przekroczenie prędkości może prowadzić do zwiększenia wewnętrznych naprężeń i pęknięć. Regulacja odbywa się poprzez stopniowe zwiększanie i zmniejszanie napięcia na transformatorze.

• Przy zasilaniu z napięcia 380V przez transformator obniżający, głównym czynnikiem ograniczającym prąd jest niebezpieczeństwo przegrzania samego PNSV. Problem rozwiązano w prosty i elegancki sposób: schemat układania ogrzewania betonu za pomocą drutu STNV, w razie potrzeby, w celu zwiększenia mocy, obejmuje kilka połączonych równolegle sekcji.

Obliczanie długości

Obliczenia ogrzewania betonu za pomocą drutu PNSV opierają się na dwóch zmiennych:

1. Potrzeba obiektu jest ciepła. To z kolei zależy od temperatury, siły wiatru, stopnia izolacji termicznej, marki cementu i kształtu monolitu.

1. Maksymalna gęstość mocy drutu. W przypadku betonu zbrojonego przyjmuje się wartość równą 30 - 35 W / m, dla niezbrojonych - 35 - 40.

Dalej jest prosta arytmetyka. Aby uzyskać 4 kW ciepła w niezabudowanej strukturze, potrzebujemy 4000/40 = 100 metrów drutu.

Jest nieco trudniej wykonać samodzielnie obliczenia maksymalnej długości pojedynczej sekcji. Tutaj musisz znać rezystywność przewodnika stalowego dla różnych sekcji.

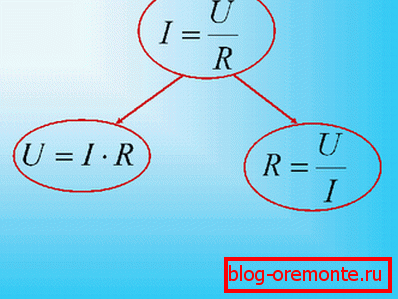

Naszym celem jest uzyskanie prądu o wartości 14-16 amperów. Przypomnij sobie związek między napięciem, prądem i rezystancją: U = IR, gdzie U jest napięciem, I jest mocą prądu, R jest całkowitym oporem obwodu.

Tak więc, przy U = 75 woltów, a docelowy prąd I = 15 amperów, potrzebujemy oporu obwodu 75/15 = 5 omów. Gdy przewód ma przekrój 1,4 mm, będzie on wyposażony w przewód 5 Ohm / 100 Ohm / km = 0,05 km lub 50 metrów.

Uwaga: podaliśmy niezwykle uproszczoną metodę obliczeń. Faktyczna rezystancja przewodu zmienia się wraz ze wzrostem jego temperatury, co zmienia wynik.

Obróbka betonu po rozgrzewce

Czy możliwe jest cięcie lub wiercenie betonu po ustawieniu minimalnej siły (zwykle w momencie zatrzymania ogrzewania, jest daleko od znaku)?

Tak. Ale bez obciążeń udarowych. Idealną opcją jest zastosowanie narzędzi diamentowych: wiercenie otworów w betonie diamentem sprawi, że krawędzie staną się idealne i nie spowodują pęknięć. Dodatkowo, wiercenie za pomocą wiertła diamentowego (jak również cięcie betonu zbrojonego diamentowymi kółkami) pozwoli na przejście zbrojenia bez zmiany narzędzia.

Wniosek

Повторимся: мы дали читателю лишь самую общую информацию о методах нагрева бетона  и расчета провода (см.также статью «Схватывание бетона – основные особенности данного процесса»).

Pewna ilość dodatkowych informacji zostanie mu przedstawiona przez wideo w tym artykule. Sukcesy!
