Zakończenie procesu budowy domu wieńczy instalacja dachu. Ten element ma zasadnicze znaczenie dla bezpieczeństwa budynku, a także ma bezpośredni wpływ na komfort jego użytkowania. Kratownice dachowe i kratownice żelbetowe o długości 18 m mogą być stosowane jako elementy nośne dachu, przy czym główna i dodatkowa waga jest redystrybuowana do ścian budynku.

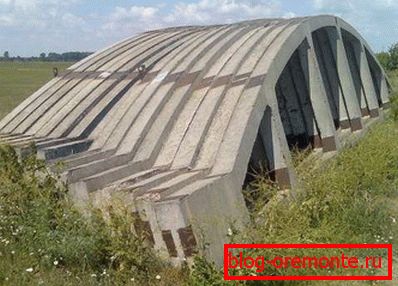

Na zdjęciu - farmy z kan

Cechy obliczeń

Учитывая важность выполняемых функций стропильных и подстропильных ферм, к процессу их расчета, проектировки и монтажа необходимо отнестись максимально серьезно. Мельчайшая неточность может погубить всю конструкцию (читайте также статью «Бетонолом: как на этом инструменте можно заработать, как его выбрать и на что обращать внимание при покупке»).

Elementy wykonane z betonu zbrojonego są najbardziej niezawodnie i niezawodnie obsługiwane. Jednak złożoność instalacji w połączeniu z dużą masą końcową ogranicza zastosowanie tego typu krokwi. Najczęściej używane są w nietypowych przypadkach, gdy na przykład konieczne jest wykonanie jednopiętrowego budynku o dużej powierzchni.

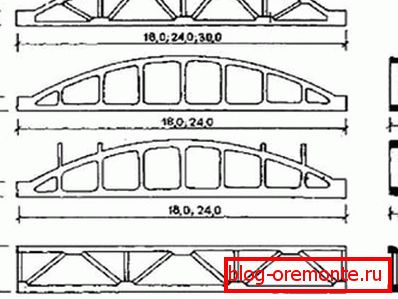

Kratownice żelbetowe różnych rozmiarów

Podczas obliczania nie wszystko jest tak proste, jak mogłoby się wydawać na pierwszy rzut oka. Dlatego do jego realizacji niezbędna jest pewna wiedza. W takim przypadku GOST 20213 89 jest stosowany do kratownic wykonanych z betonu zbrojonego.

Porada: bardzo ważne jest, aby nie pominąć jednego czynnika, który może mieć bezpośredni lub pośredni wpływ na ostateczne właściwości wytrzymałościowe.

Dlatego takie obliczenia powinny być wykonywane na etapie projektowania przez osoby dobrze zaznajomione z tym obszarem. Ważny jest tutaj każdy szczegół - od wyboru konstrukcji krokwi po wybór małych elementów łączących.

W obliczeniach należy uwzględnić trzy czynniki:

  1. Całkowita masa konstrukcji, która obejmuje ciężar pokrycia dachowego i ciężar systemu kratownicowego.
  2. ObciąŜenia cięŜarem, które mogą dodatkowo wystąpić podczas pracy (śnieg, wiatr itp.).
  3. Masa okresowych obciążeń (różne zjawiska klimatyczne lub czynniki losowe).

Ekstremalna dokładność podczas obliczeń pomoże nie tylko zachować ogólne oszacowanie, ale także uczyni obiekt jak najbardziej chronionym przed wszelkiego rodzaju uszkodzeniami.

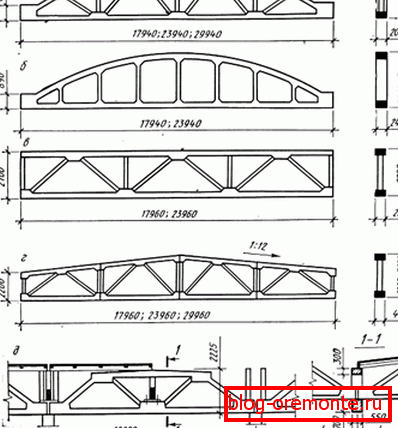

Kratownice żelbetowe z równoległymi pasami

Instrukcja wymaga użycia precyzyjnego sprzętu do produkcji kratownic żelbetowych, który jest w stanie wykonywać pracę przy minimalnych błędach. Podczas instalowania krokwi szczególnie ważne jest bezpieczne zamocowanie wszystkich elementów, aby stabilność obiektu nie została zmniejszona.

Kratownice żelbetowe

Takie wzory mogą się znacznie różnić pod względem wyglądu, w zależności od ich parametrów, w tym zastosowanego materiału powłokowego i sposobów ich podtrzymywania. Z ich pomocą można budować budynki o dużych rozpiętościach (ponad 24 m). Ponadto, dach w tym samym czasie może być nachylony lub nisko nachylony, a latarnie mogą służyć do pokrycia konstrukcji.

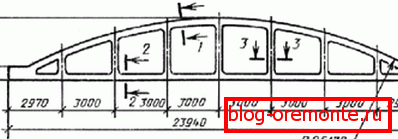

Flisakowa farma betonowa 24 metry

Wskazówka: używaj podobnych kratownic żelbetowych podczas budowy magazynów i innych obiektów przemysłowych.

Główne zalety takich struktur:

  • właściwości o wysokiej wytrzymałości;
  • dobra sztywność;
  • odporność na niskie temperatury;
  • odporność na agresywne media;
  • bezpieczeństwo pożarowe.
Struktury szkieletowe

Wytwarzanie betonowych elementów konstrukcji wsporczych

Do produkcji kratownic żelbetowych stosowany jest beton strukturalny (lekki lub ciężki), najczęściej beton agloporibeton lub keramsit. Sam proces wytwarzania odbywa się w komorach z jednym lub kilkoma poziomami, na których montuje się stalowe formy z płaszczem parowym.

Aby utworzyć stojaki i wsporniki ułożone podczas zbrojenia, używane są stoły wibracyjne ze specjalnymi formami kaset.

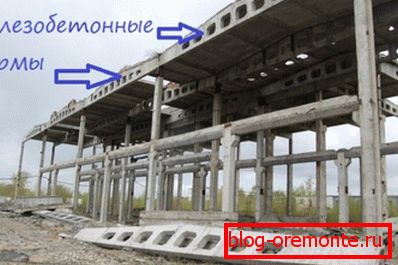

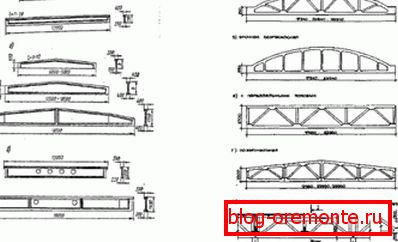

Na zdjęciu - belki żelbetowe i kratownice żelbetowe

Jako górny pas wzmacniający najczęściej używane konwencjonalne pręty, ale dolne pasy są wyposażone w drut o wysokiej wytrzymałości, O 5 mm, który jest montowany w pęczki sznurkowe. Aby napiąć te ostatnie, konieczne jest użycie podnośników hydraulicznych, po czym dodaje się mieszankę betonową.

Po 2-3 godzinach produkt jest wysyłany do zakładu obróbki cieplnej. W każdym procesie produkcyjnym przeprowadzana jest kontrola jakości produktów poddawanych obciążeniom wstępnym.

Proces znakowania

Do oznaczania takich materiałów stosuje się litery i cyfry napisane łącznikiem.

Litery oznaczają rozmiar i typ przedmiotu obrabianego, a wyświetlane liczby, w tym:

  • dodatkowe informacje;
  • nośność;
  • marka użytego betonu.

W przypadku liter pokazano charakterystykę betonu, taką jak przepuszczalność, która pokazuje, w jaki sposób konstrukcja jest przystosowana do pracy w agresywnych warunkach:

  • litera "P" oznacza obniżoną sprawność;
  • z literą "H" wyświetla normalną sprawność;
  • produkty, które mogą wytrzymać 8-kulkowe zjawiska sejsmologiczne, oznaczone są literami "C".

Cechy konstrukcyjne w / wiązarów betonowych

Farma działa jak szkielet, który odzwierciedla kształt dachu. W celu oprawienia różnej sztywności, wytrzymałości i stabilności, musi być wykonany przy użyciu dużej liczby stali i wzmocnionych materiałów, co znacznie komplikuje jego schemat. Tylko taka konstrukcja będzie w stanie zapewnić bezpieczeństwo budynku nawet w ekstremalnych warunkach pogodowych (dowiedz się, co jest lepsze - gazobeton lub krzemian gazowy).

Mimo to producenci starają się w każdy możliwy sposób zmniejszyć wagę takiego "szkieletu". Osiąga się to przede wszystkim dzięki zastosowaniu lekkiego betonu, który nie ma wpływu na ogólną wytrzymałość konstrukcji.

Tradycyjnym składnikiem wewnętrznej struktury kratownic żelbetowych jest wysokowytrzymała stal zbrojeniowa, która z łatwością wytrzymuje korozję. W związku z tym wnikanie wilgoci lub silne mrozy w żaden sposób nie może wpływać na wytrzymałość dachu.

Segmentowy и безраскосные конструкции

Dwa paski pracujące na zakręcie działają jak jego kontur, ale słupy i klamry, odpowiedzialne za siłę osiową, są siatką.

Istnieją takie główne typy podobnych gospodarstw:

  1. Segmentowy, dla którego taśma charakteryzuje się kształtem i kratą typu przekątnego.
  2. Wielobocznegdy pasy są równoległe lub trapezowe.
  3. Арочные безкраскосныеcharakteryzuje się sztywnymi węzłami.
  4. Łukowa przekątnaposiadający górny pas o krzywoliniowych konturach, a także rzadką siatkę.

Dość często wielokątne kratownice z równymi elementami górnego pasa zastępują segmentowe. Ta metoda jest bardziej ekonomicznie wykonalna.

Ponadto istnieje klasyfikacja gospodarstw:

  • skośne
  • безрасковые.
  • typowy.

Zakres zastosowania różnego rodzaju kratownic

  1. Jeśli planuje się, że dach będzie budowany nisko pochylony, najlepszym rozwiązaniem będzie zastosowanie osiowych kratownic, w górnym pasie zainstalowanych dodatkowych szaf. Najczęściej takie budynki są wyposażone w dużą liczbę systemów komunikacyjnych. Krok dla nich wynosi 6 lub 12 m.
  2. Gdy budynek jest jednoprzęsłowy, a jego ogrzewanie nie jest planowane, idealnym rozwiązaniem byłoby zastosowanie struktur bezdyspersyjnych.
  3. Dachy skośne są wyposażone w segmentową lub skośną ramę.
Projekt instalacji

W przypadku nakładania się budynków jednokondygnacyjnych z jednym lub więcej rozpiętościami materiałów rolkowych najlepiej jest stosować typowe wyroby betonowe.

W tej chwili jest wiele takich opcji, spójrzmy na ich notację:

  • FS - produkty ukośne stosowane na pochyłych dachach;
  • FBS - bezraskosny typu kratownic stosowanych do dachów spadzistych;
  • FP - produkty stosowane jako powłoka płytowa, której długość jest podobna do długości przęsła;
  • MTF - stosowany na dachach o niskim poślizgu bez sprężenia;
  • FPN - dla dachu o małym spadku i stelażach sprężonych;
  • FBM - produkty bezrakosnye stosowane na dachach spadzistych o niskim nachyleniu;
  • FPS - znalezione na dwuspadowych dachach;
  • FT - gospodarstwo bezraskosny z trójkątnym konturem.
Cięcie betonu zbrojonego diamentowymi kręgami za pomocą szlifierek kątowych

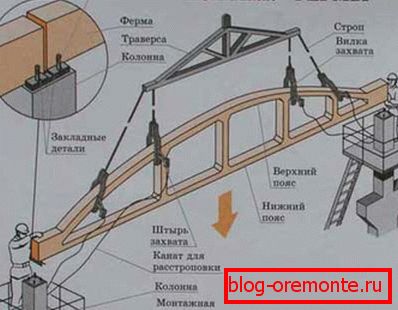

Niuanse instalacji

Przed zainstalowaniem takich konstrukcji należy dokładnie obliczyć nośność budynku. Mocowanie odbywa się na osadzonych częściach znajdujących się na ścianie nośnej lub kolumnie.

Wskazówka: nie rozpoczynaj instalacji bez upewnienia się, że jakość elementów i ich wymiary są w pełni spójne.

Ponadto będziesz potrzebować usług spawacza, który będzie musiał podłączyć osadzone części i podpory. Metalowe dźwigary są przyspawane do pierwszych, dzięki czemu uzyskuje się optymalną wartość sztywności wzdłużnej ramy.

W zależności od kształtu kratownicą żelbetową może być:

  1. Segmentowy.
  2. Łukowa przekątna.
  3. Арочной безразкосной.
  4. Wieloboczne.

Cały proces wytwarzania takich konstrukcji odbywa się zgodnie z GOST na konstrukcjach betonowych lub z betonu zbrojonego.

Główne cechy to:

  • wytrzymałość użytego betonu;
  • jego gęstość;
  • reakcja w niskiej temperaturze;
  • średnica warstwy otaczającej zbrojenie;
  • stal i jej marka stosowana do zbrojenia;
  • reakcja na działanie żrące.
Rafter Ready Concrete Products

Pomimo wysokiego poziomu wytrzymałości i niezawodności, takie konstrukcje są rzadko spotykane w domach prywatnych. Wynika to ze złożoności instalacji i znacznej masy powstałego dachu. Ale najczęściej dane o konkretnych towarach można zobaczyć na budynkach, których rozpiętość przekracza 18 m, a krok mieści się w przedziale 6-12 m.

Wiercenie diamentowe otworów w betonie ze specjalnym wyposażeniem

Jeżeli rozpiętość jest mniejsza niż 18 m, bardziej korzystne będzie zastosowanie belek, jednak w obecności dużej liczby połączeń zlokalizowanych wewnątrz ramy najlepiej jest wybrać żelbet. Ale w rozwoju budynków, których rozpiętości przekraczają 30 m, należy wziąć pod uwagę całkowitą wagę dachu, która będzie znacząca. Dlatego racjonalne byłoby dzielenie ich na osobne bloki, jednak jednocześnie znacznie wzrasta cena pracy.

Jeśli spojrzysz z punktu widzenia stosunku cena / jakość, najlepsze opcje będą podzielone na segmenty lub łukowe. W takich gospodarstwach praktycznie nie ma zmian w wysiłkach na pasach, a wysokość ich podparcia jest niewielka, co powoduje minimalizację całkowitego ciężaru konstrukcji, a także wysokości ścian.

Produkcja farm puszek

Najprostszy proces produkcyjny jest w łukowatym typie bez łuków, których węzły są bardzo proste. Cała uzyskana przestrzeń wewnętrzna może być wypełniona odgałęzieniami dla różnych systemów komunikacyjnych. Najczęściej stosowany do montażu niskich, płaskich lub skośnych dachów.

Do produkcji tego materiału przyjmuje się beton klasy B30-B60, który ma wysoką wytrzymałość. Niższy pas może być wzmocniony linami, wzmocnionym drutem lub prętem zbrojeniowym.

Linia do produkcji wyrobów betonowych

Ponadto stosowane są również lekkie klatki druciane, które zapobiegają powstawaniu pęknięć podczas pracy. Aby dolny pas był wygodniejszy w zaciskaniu, zaleca się stosowanie ram o długości mniejszej niż trzy metry.

Jednak w celu wzmocnienia elementów kratownicy i górnego pasa stosuje się zgrzewane klatki wzmacniające, które instaluje się w dwóch węzłach w węzłach nośnych. W wyniku tego wzrasta wytrzymałość osnowy w skośnych odcinkach. Zestaw poprzecznych prętów o średnicy 6-10 mm, których podziałka wynosi 100 mm, stanowi konstrukcję spawaną wykorzystywaną do wzmocnienia węzłów pośrednich obu pasów.

Do transportu gotowych konstrukcji stosowany jest specjalnie wyposażony sprzęt, na przykład Fermp-16 fermovoz. Ze względu na rosnące zapotrzebowanie na lekkie konstrukcje stalowe maleje popyt na wyroby betonowe. Jednak zgodnie z wymogami ognia najlepsze są kratownice żelbetowe.

Wniosek

Приведенные в статье конструкции относятся к массивному строительству, которое не получиться осуществить своими руками, лучше для этого использовать специальную технику. Изготовление данных изделий также следует отдать профессионалам, использующих современные материалы и технологии расчета нагрузки (см.также статью «Бетонная брусчатка или как недорого обустроить место на участке»).

Dane dotyczące towarów betonowych są niezbędne do budowy budynków wymagających dużych rozpiętości. Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
