Nadproża prętowe: rodzaje i instalacja

Podczas budowy ścian budynku jednym z najważniejszych zadań inżynierskich jest poprawny projekt otworów okiennych i drzwiowych. Aby rozwiązać ten problem, nie możemy obejść się bez takiego elementu, jak nadproże prętowe.

W naszym artykule opowiemy o głównych typach zworek, ich znakowaniu według GOST, a także opisujemy funkcje instalacji w różnych sytuacjach.

Belki do zachodzenia na górną krawędź otworów okiennych i drzwiowych

Informacje szczegółowe

Budowa i warianty

Jak zauważyliśmy, nadproża są częściami otworów okiennych i drzwiowych. Głównym zadaniem każdego takiego elementu jest zachodzenie na górną część otworu i rozkład obciążenia z konstrukcji wsporczej powyżej.

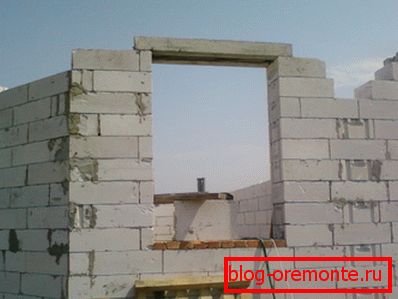

Pozioma belka utrzyma ciężar muru i płyt nad oknem

Zwróć uwagę! Aby zminimalizować ryzyko deformacji związanej z różnymi współczynnikami elastyczności, przewodności cieplnej i skurczu, mostki są najczęściej wykonane z tych samych materiałów, z których zbudowana jest sama konstrukcja. W tym przypadku należy oczywiście zwiększyć nośność części.

Z założenia ta część może być zarówno przewoźnikiem, jak i osobą niebędącą przewoźnikiem:

  • Belka nośna, umieszczona nad otworem, przejmuje obciążenie z zakładki, która jest umieszczona nad oknem lub drzwiami. (Zobacz także artykuł Jak używać belek z drewna).
  • Zakrzywiona belka doświadcza obciążenia tylko z muru, który jest umieszczony powyżej, tj. w obrębie jednego piętra.

Klasyfikacja takich elementów może opierać się na materiale, z którego wykonana jest skoczka, i na jego konfiguracji.

Zgodnie z materiałem istnieją takie grupy:

  • Żelbetowe płyty i belki - najczęstszy typ. Są to belki żelbetowe o wysokich właściwościach mechanicznych. Są one szeroko stosowane w budownictwie kapitałowym ze względu na ich możliwości produkcyjne.
  • Podłogi metalowe - służą do blokowania szerokich otworów, a także do miejsc, w których znaczny ładunek jest przykładany do okna lub drzwi. Najczęściej zbierane z profilu tocznego (I-beam lub kanał).

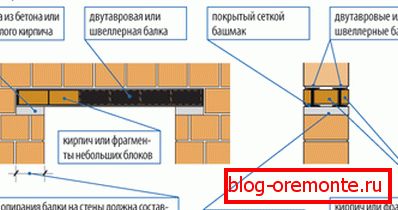

Schemat podłóg metalowych
  • Cegła - są dość trudne do wykonania, ponieważ w budownictwie prywatnym są stosowane stosunkowo rzadko. Z reguły stanowią one cegłę ze zwykłej cegły, która jest montowana w zainstalowanym szalunku.
  • Drewniane - deski lub deski o dużej grubości. Może być stosowany zarówno w budownictwie domów i domków z drewna, drewna, w budynkach ceglanych, jak iw konstrukcjach z gazobetonu i pianobetonu.

Ponadto, mówiąc o konstrukcji przemysłowych nadproży (w tym przypadku przede wszystkim produkty betonowe) eksperci dzielą je na płyty i kwadraty:

  • Nadproża o typie kwadratowym montuje się w ścianach nośnych w przypadku, gdy struktura ściany pochłania obciążenie z powyższej płyty podłogowej. Ten rodzaj skoczka jest najbardziej poszukiwany.
  • Konstrukcja typu płyta jest instalowana w ścianie samonośnej, do której ciężar płyt stropowych nie jest przenoszony.

Oznakowanie i wymiary

Jak zauważyliśmy powyżej, w budownictwie przemysłowym i mieszkaniowym najczęściej stosowano konkretne detale typu kwadratowego. Nadproże internetowe zgodnie z GOST muszą mieć szerokość nie większą niż 250 mm, a jego długość jest określona wymiarami otworu, który ma zostać zablokowany. Z reguły stosuje się części od 1500 do 6000 mm.

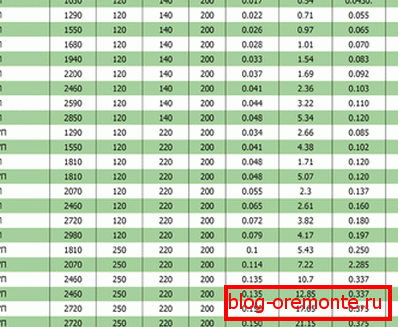

Tabela wymiarów

Każda skoczka musi być odpowiednio oznakowana. Oznakowanie zawiera informacje o głównych cechach elementu, a zatem nawet bez zobaczenia samej wiązki możemy z jego artykułu określić, czy nadaje się ona do zastosowania w danej sytuacji.

Rozważ cechy oznakowania na przykładzie takich detali, jak pręt nadproża 2PB -16 - 2 P.

Indeksy liczbowe i alfabetyczne oznaczają:

  • 2 - charakterystyka przekroju skoczka.
  • PB - typ części (PB - bar, PP - płyta).
  • 16 - długość w decymetrach. Ten przedmiot ma rozmiar 1600 mm.

Zwróć uwagę! Rzeczywisty rozmiar może różnić się od nominalnego rozmiaru od 6 mm (dla belek do 2500 mm) do 10 mm (dla płyt i prętów o długości 4000 mm i więcej).

  • 2 - klasa wytrzymałości betonu, z którego wykonano element.
  • P - indeks wskazujący obecność pętli do przenoszenia klocka za pomocą dźwigu samochodowego.

Jak widać, informacje są wystarczające, aby zalety możliwości użycia tego elementu pokrywały się z otworem okna.

Otwieranie okna

Odlewanie szalunku

Jeśli budujesz dom własnymi rękami, wcześniej czy później będziesz musiał stawić czoła blokowaniu otworów okiennych. Ten problem można rozwiązać na kilka sposobów, a poniżej postaramy się przedstawić jego krótki opis.

Pierwsza metoda polega na konstrukcji zworek wykonanych ze zbrojonego betonu w technologii wypełniacza.

Instrukcja w tym przypadku jest następująca:

  • W pierwszym etapie instalujemy szalunki w otworze okiennym. Do deskowania używamy desek, których grubość powinna wynosić co najmniej 25-30 mm.
  • Deskowanie opiera się na pionowych drewnianych prętach, które są umieszczone wewnątrz samego otworu.

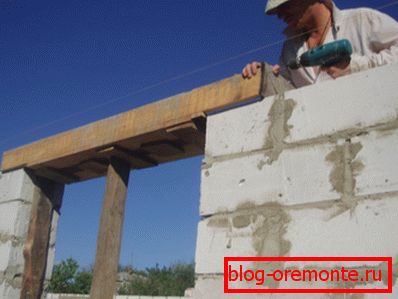

Zdjęcie szalunku podczas instalacji
  • Wewnątrz szalunku umieszczamy siatkę zbrojącą, wykonaną ze stalowych prętów o średnicy około 6-8 mm.

Wskazówka! Armaturę należy układać na małych podporach, które zapewnią szczelinę pomiędzy metalem a dolną płaszczyzną wylanej belki betonowej.

  • Dodatkowo, wzmacniając deskowanie poprzecznymi prętami, zaczynamy zalewać betonową mieszanką. Najlepiej używać kamienia kruszonego jako wypełniacza (stosunek cementu, piasku i kruszonego kamienia do roztworu wynosi w przybliżeniu 1: 2: 4,5).
  • Beton jest staranowany, aby pozbyć się pęcherzyków powietrza.

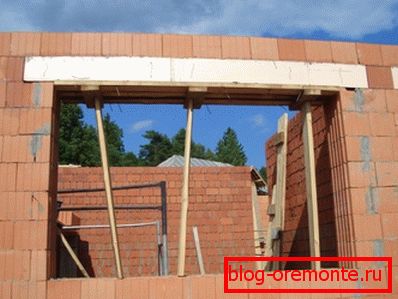

Deskowanie można szybko usunąć.

Jak pokazuje praktyka, możliwe jest usunięcie szalunku i rozpoczęcie układania cegieł na takim nadprożu po 48 godzinach.

Część wykończeniowa

Zastosowanie gotowych nadproży betonowych może znacznie zaoszczędzić czas i uprościć pracę. Warto jednak zauważyć, że cena produktu w tym przypadku będzie nieco wyższa, a przy podnoszeniu części do wysokości pożądane jest dysponowanie dźwigiem.

Instalacja w otwarciu: jeśli jest silny asystent, możesz bez dźwigu!

Jeśli to Cię nie przeraża, praca jest wykonywana zgodnie z następującym algorytmem:

  • Najpierw, w oparciu o wymiary otworu, dobieramy wymiary kwadratowych zworek tak, aby krawędzie belki wchodziły do ​​ściany co najmniej 250 mm (parametr ten nazywamy głębokością osadzenia).
  • Następnie budujemy mur w taki sposób, aby powstały platformy podporowe do układania poziomej podłogi.
  • Pod nadprożem układamy warstwę roztworu o grubości około 20 mm.
  • Betonowe detale są opuszczane do wybranej lokalizacji i spychane do pożądanego poziomu. Mówiąc o nadmiar roztworu usunąć za pomocą kielni.
  • W razie potrzeby uformuj zakładkę nad otworem kilku takich części.

Dalsze układanie cegieł lub bloków konstrukcyjnych można przeprowadzić natychmiast po zakończeniu układania i wyrównania nadproża.

Zdobione otwory

Wniosek

Belki prętowe - według GOST, muszą być wykonane z betonu zbrojonego o dużej wytrzymałości - są niezbędnym elementem konstrukcyjnym prawie każdego otworu okiennego.

Oczywiście, jak już zauważyliśmy w artykule, podobny szczegół można zrobić niezależnie, ale jeśli pozwalają na to finanse, lepiej jest użyć produktu fabrycznego. Przynajmniej będziesz pewny swoich właściwości mechanicznych, a co za tym idzie niezawodności swoich okien i drzwi. Film w tym artykule oprócz powyższego pokaże pewne niuanse na ten temat, patrz!
