Obliczanie betonu na fundamencie: jak go wdrożyć dla różnych

Budowa każdego rodzaju budynków i większości budynków wymaga budowy fundamentów. W takim przypadku deweloper może wybrać jedną z dwóch opcji - samodzielnie przygotować rozwiązanie dla bazy lub zamówić ją w najbliższym zakładzie betoniarskim.

Nie ma znaczenia, którą z tych metod wybierzesz, najpierw musisz obliczyć ilość betonu na fundamencie. Wykonaj to dość łatwo, a przy obliczaniu pomogą Ci standardowe formuły matematyczne.

Obliczanie objętości mieszaniny pod różnymi typami fundamentów

Aby obliczyć objętość betonu dla fundamentu, należy wziąć pod uwagę jego typ.

Podstawa taśmy

1. Ten typ jest ciągłą taśmą u podstawy zewnętrznych i często wewnętrznych ścian.. Układanie go pod konstrukcjami nośnymi budynku umożliwia rozkład masy budynku na obwodzie.
2. Dzięki temu podstawa może oprzeć się obrzękowi ziemi w zimie i powstrzymuje budynek przed przechyleniem.. Układanie niezbędnej komunikacji w takim fundamencie pomaga w wierceniu otworów w betonie.
3. Samodzielne budowanie na podobnych fundamentach, takich jak lekkie drewno, rama, panel i raczej ciężkie ceglane i betonowe domy na jednym lub dwóch piętrach. Główną zaletą taśmy odpowiednik monolitycznej podstawy płyty jest niższa cena ze względu na znaczne oszczędności w mieszance betonu i zbrojenia.
4. W zależności od stopnia zawilgocenia i nośności gleby, konstrukcje pasów są zbudowane głęboko lub płytko głęboko..
5. Ten rodzaj konstrukcji umożliwia budowanie piwnicy lub betonowej piwnicy..

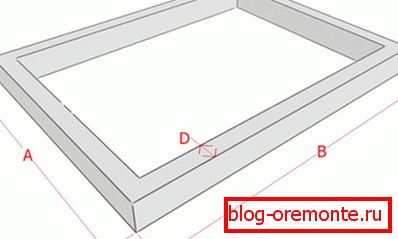

Aby obliczyć ilość betonu dla fundamentu taśmowego, stosowana jest formuła: О = 2ШВ • (Д1 + Д2).

Litery w nim oznaczają:

• Szerokość W struktury;
• B - wysokość konstrukcji;
• D1 to długość jego zewnętrznej strony;
• D2-podobny parametr strony wewnętrznej.

Płyta analogowa

Zanim dokonasz obliczenia betonu na fundament tego typu, należy wziąć pod uwagę, że jest to solidna (monolityczna) płyta w całym budynku.

Zwróć uwagę! Ten rodzaj fundamentów jest uważany za najbardziej wiarygodny przez specjalistów. Instrukcja zaleca ich wybór, jeśli problem dotyczy gleby na placu budowy. Płyta rozkłada obciążenia ciśnieniowe z gleby przy wejściu do jej falowania na całej powierzchni. W związku z tym na początku struktura nieco się podnosi, a następnie opada z powodu dużej masy.

Na takich konstrukcjach najczęściej budowano ciężkie cegły, kamienie, betonowe budynki na jednym lub kilku piętrach.

1. Obliczenie kostek betonowych na fundamencie w tym przypadku odbywa się zgodnie z formułą: О = Д1 • Д2 • В.
2. Tutaj D1 i D2 są długościami boków konstrukcji, a B jest wysokością płyty.

Typ kolumny

1. Reprezentuje filary-filary. Umieszczono je w narożach przyszłej konstrukcji, w punktach przecięcia ścian i przegród, dodatkowo - w obszarach o najwyższych obciążeniach (ramy kłód, konstrukcje wsporcze itp.).
2. Najlepszy ze wszystkich jest podobna konstrukcja do lekkich i małych budynków z bali, tarcicy, tarczy.
3. Taka struktura jest najbardziej ekonomiczna.

Aby obliczyć kubiczną pojemność betonu dla podstawy kolumnowej, stosuje się następujący wzór: O = (3,14 • D2: 4) • V. Litery tutaj oznaczają: D jest średnicą filaru, B jest wysokością.

Przykłady obliczeń

Podajemy konkretne przykłady obliczeń dla wszystkich typów fundamentów.

Obliczenia dla projektów typu taśmy

1. Powiedzmy, że musisz położyć fundament o bokach 6 × 10 metrów. Jego wysokość to 1,8 metra, a szerokość 0,3 metra.
2. Używamy powyższego wzoru: 10 • 3 • 2 + (6-0,3 • 2) • 0,3 • 3 = 11,04 m2.
3. W związku z tym wymagana objętość betonu dla naszego fundamentu taśmowego wynosi: 11,04 • 2 = 22,08 m3.

Obliczanie roztworu dla monolitycznej podstawy płyty

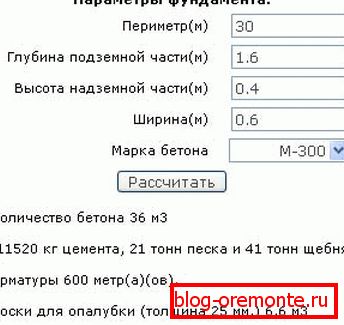

Kalkulator do obliczania betonu na fundamencie typu płytowego jest znacznie prostszy.

1. Załóżmy, że musisz zbudować podstawę budynku o bokach 5 × 8 metrów i grubości 0,4 metra.
2. Mnożymy wszystkie trzy wielkości: 5 • 8 • 4 = 16 m3.

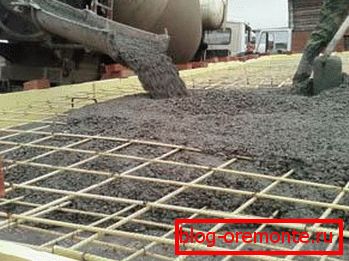

Zwróć uwagę! Korekta dla klatki wzmacniającej niekoniecznie jest brana pod uwagę. Wielkość tego projektu jest znikoma.

Przykład obliczeń dla Fundamentu Kolumny

Kolumnowa struktura wymaga bardziej złożonych obliczeń.

1. Przede wszystkim obliczana jest objętość roztworu, która jest wymagana dla jednej kolumny.
2. Następnie wynikowa liczba jest mnożona przez całkowitą liczbę podpór.

Podajemy konkretny przykład.

1. Średnica jednej nogi wynosi 0,25 metra.
2. Jego wysokość wynosi 1,5 metra.
3. Całkowita liczba betonowych filarów wynosi 15 sztuk.
4. Zastosuj wzór i sprawdź objętość betonu potrzebną do pojedynczego wsparcia: 3,14 • 25 • 0,25: 4 = 0,049 m3.
5. Łączna kubatura żądanego betonu dla naszej bazy kolumn wynosi: 0,49 • 15 = 0,735 m3.

W oparciu o te dane oczywistym wnioskiem jest to, że konstrukcja podstawy kolumnowej odmiany wymaga minimalnej ilości mieszaniny. W przypadku potrzeby obróbki podpór, żelbet jest cięty za pomocą kółek diamentowych.

Wniosek

Każdy rodzaj dna domu powinien być starannie zaprojektowany. W tym, konieczne jest dokładne określenie objętości roztworu, który jest potrzebny do jej wypełnienia. Film w tym artykule będzie kontynuowany.
