Ogrzewanie elektryczne betonu. główne typy. rozgrzewanie za

Beton jest jednym z tych materiałów, których siła jest bezpośrednio zależna od warunków zewnętrznych. Dlatego zapewniono ogrzewanie elektryczne betonu w zimie zgodnie z SNiP 3.03.01-87 "Łożyska i konstrukcje zamykające". Zgodnie z tym aktem prawnym wszystkie prace w okresie zimowym powinny być wykonywane zgodnie z mapami technologicznymi dla każdego rodzaju ogrzewania, co gwarantuje szybką siłę i eliminuje zamarzanie monolitu.

Główne typy procesu

Technologia elektrycznego ogrzewania betonu może różnić się sposobem realizacji, ale główny cel wszystkich takich działań pozostaje niezmieniony - aby przyspieszyć dojrzewanie betonu w zimie. Jak wiecie, w ciągu pierwszych 4 dni po wylaniu konstrukcja nie powinna w żaden sposób zamarzać, ponieważ wszystkie procesy suszenia zatrzymują się, aw przyszłości cechy wytrzymałościowe będą kilka razy niższe niż te określone w projekcie.

Najczęściej używane są dwie opcje ogrzewania, to je rozważamy w tym przeglądzie.

Rozgrzewanie za pomocą przewodu PNSV

Ta metoda jest odpowiednia dla temperatur nie niższych niż -17 stopni, jeśli mróz jest większy, potrzebne będzie dodatkowe ocieplenie powierzchni betonu za pomocą mat termoizolacyjnych.

Proces układania jest dość prosty, więc ta opcja jest popularna podczas pracy z własnymi rękami, ale nie zapomnij o wielu wymaganiach:

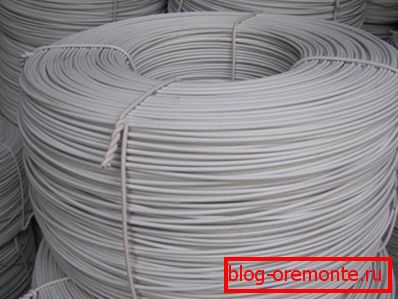

• Do pracy stosuje się drut PNSV o przekroju 1,2-1,4 mm, można go nabyć w dowolnym sklepie z artykułami elektrycznymi. Sekcja jest wybierana na podstawie konkretnych warunków, należy pamiętać, że standardowe projekty nie istnieją, a sam będziesz musiał wykonać projekt samodzielnie lub z pomocą specjalistów.

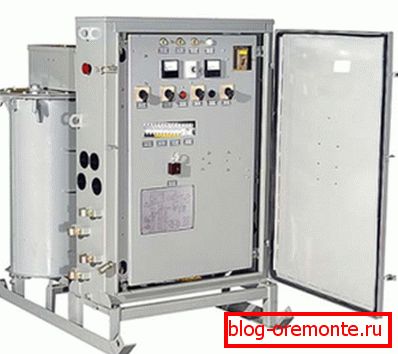

• Kolejną bardzo ważną częścią systemu jest transformator obniżający, którego pojemność jest wybrana z objętości betonu.. Jak pokazuje praktyka, transformator o mocy 80 kW wystarcza na około 90 metrów³ monolityczna konstrukcja. Jeśli nie ma takiego sprzętu, można użyć transformatora spawalniczego, ale należy skonsultować się ze specjalistą w tej sprawie.

• Ta metoda jest najbardziej ekonomiczna, koszty energii tej opcji są dość niskie, podobnie jak koszt projektu.. Wariant jest stosowany w większości przypadków, zarówno w budownictwie prywatnym, jak i przemysłowym.
• Warto pamiętać, że betonowanie z ogrzewaniem elektrycznym jest dość skomplikowanym i czasochłonnym procesem.. Bez względu na to, którą opcję wybierzesz, przygotuj się na fakt, że praca przed Tobą jest skomplikowana i dość długa. Ważne jest, aby zrobić wszystko dobrze, ponieważ cena drutu nie jest tak niska, że ​​można go zepsuć.
• Instrukcje układania przewodów podobne do pracy przy instalacji ogrzewania podłogowego. Oczywiście jest to trudniejsze, ponieważ musisz pracować w niesprzyjających warunkach pogodowych. Głębokość zakładki powinna wystarczyć, jeśli nagle trzeba wyciąć beton za pomocą diamentowych kółek, druty nie powinny być uszkodzone.

Zwróć uwagę! Zwróć szczególną uwagę na fakt, że każda pętla grzewcza musi być tej samej długości, a przy tym upewnij się, że izolacja nie jest uszkodzona.

Rozgrzewka z elektrodami

Ta opcja nie jest odpowiednia dla płyt, ale jest idealna do ścian, kolumn i przepon.

Główne właściwości są następujące:

• Ramię lub okrąg z metalu o średnicy około 10 milimetrów jest najczęściej używany jako elektrody. Warto pamiętać, że pręty powinny być wystarczająco czyste bez warstwy rdzy, ponieważ zmniejsza to efektywność ogrzewania.
• Oczywiście elementy układane są przed wylaniem, ponieważ nawet wiercenie otworów w betonie diamentowym nie będzie w stanie zapewnić wgłębienia o wymaganej głębokości, a koszt takiej pracy jest bardzo wysoki. Możesz zrobić inaczej: wprowadź szpilki natychmiast po wylaniu betonu, jak pokazuje praktyka, jest to najłatwiejszy sposób instalacji, dlatego używają go wszyscy profesjonalni instalatorzy.

• Odległość między elementami powinna wynosić od 0,6 do 1 metra. Wszystko zależy od temperatury otoczenia: im niższa, tym bliżej elektrod powinny się do siebie nawzajem, ale jeśli mrozy są małe, to szpilki można ustawić nawet po mierniku.

Zwróć uwagę! Pamiętaj, że elementy, za pomocą których odbywa się grzanie, są nieusuwalne i pozostają w materiale na zawsze. To znacznie zwiększa zużycie materiału podczas pracy, ponieważ przy dużych objętościach metalu zajmie to sporo czasu.

• Jeśli konieczne jest podgrzanie kolumny, to wprowadza się do niej jeden sworzeń, ogrzewanie wykonuje się za pomocą fazy transformatora, a ziemia z taśmy wzmacniającej wypełnionej kolumny.
• Oczywiście ta metoda jest dość prosta pod względem realizacji, ale jej zużycie energii jest bardzo wysokie, dlatego przygotuj się na wysokie zużycie energii elektrycznej. Czynnik ten decyduje o zastosowaniu tej metody tylko przez duże organizacje budowlane.
• Bardzo ważne jest, aby poprawnie obliczyć moc transformatorów, powinny to robić wykwalifikowani specjaliści, ponieważ błędy są obarczone niską wydajnością systemu, a nawet całkowitą awarią sprzętu.
• Można zastosować okablowanie jednofazowe i trójfazowe. Jeśli wszystko jest jasne w systemie jednofazowym, schemat połączeń trzech faz pokazano na schemacie.

Co daje ogrzewanie elektryczne

Aby zdecydować, czy użyć tej metody, warto wiedzieć, że zapewnia ona:

• Struktura nie zamarza, co jest bardzo ważne dla dojrzewania betonu i wyboru przez niego optymalnej wytrzymałości i trwałości.
• Dzięki wstępnemu podgrzaniu beton na bazie cementu portlandzkiego zyskuje od 80 do 90 procent wytrzymałości w ciągu 4 tygodni. Może to znacznie skrócić czas pracy, ponieważ taki harmonogram poprawy wytrzymałości betonu podczas elektrycznego ogrzewania betonu nie zapewni żadnego innego zdarzenia.
• Nie należy stosować zbyt dużych naprężeń, powoduje przesuszenie betonu i spadek jego wytrzymałości.
• W celu zapewnienia optymalnych warunków suszenia i dojrzewania materiału, pożądane jest pokrycie powierzchni plastikową folią, co ma bardzo pozytywny wpływ na niezawodność materiału.

Wniosek

W rzeczywistości, jeśli istnieje możliwość pracy w sezonie letnim, to warto. Ale jeśli nadal będziesz musiał wylewać konstrukcje betonowe w zimie, ogrzewanie elektryczne będzie jedynym rozwiązaniem dla jakości zestalenia monolitu. Film w tym artykule pomoże lepiej zrozumieć niektóre funkcje pracy.
