Oznaczanie betonu i produktów z niego: uczymy się czytać
Rozszyfrowanie oznakowania betonu, a także produktów na nim opartych, jest bardzo ważne dla osób planujących samodzielną budowę. Aby zrozumieć wszystkie zawiłości nomenklatury, przynajmniej dlatego, że w ten sposób możemy zaoszczędzić czas na doborze odpowiednich materiałów i zmniejszyć ryzyko zakupu, nie to, czego potrzebujemy.
W naszym artykule przedstawimy informacje na temat najczęstszych notacji, a także kilka wskazówek dotyczących korzystania z niektórych materiałów.
Beton i jego rodzaje
Stopień materiałowy
Sam cement, który służy do rozwiązywania wielu problemów inżynierskich, charakteryzuje się dwoma wskaźnikami - marką lub klasą. Oba te wskaźniki są współzależne i dlatego można je stosować równolegle. Aby poruszać się w różnorodnych materiałach, warto zapoznać się z podstawowymi zasadami, na podstawie których tworzona jest gradacja.

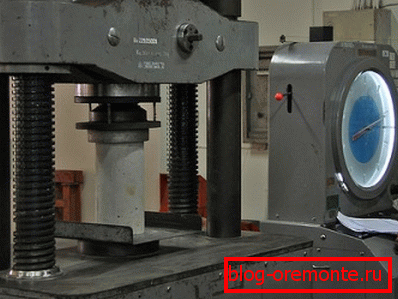

Marka jest wskaźnikiem, który odpowiada średniej wartości wytrzymałości betonu na ściskanie, wyrażonej w kgf / cm2.
Zwróć uwagę! Znak jest obliczany dla materiału, który utwardził się przez 28 dni w optymalnych warunkach.
Beton o różnych stopniach według GOST oznaczany jest za pomocą indeksów od M50 do M1000. Przykłady użycia najczęściej spotykanych typów podano w poniższej tabeli:
| Materiał | Funkcje użytkowania |
| M100 | Stosuje się go w fundamencie jako stopie: wylewa się go na podłoża brudne w celu ich wyrównania i przygotowania do ułożenia warstwy podstawowej. |
| M200 | Jedna z najczęściej używanych marek. Służy do wypełniania podłóg i jastrychów, do tworzenia fundamentów, nawierzchni, kładzików itp. Również na podstawie tego materiału są odlewane produkty, takie jak lekko obciążone schody, nadproża, rozpórki. |
| M250 | Różni się większą trwałością niż poprzednia wersja. Służy do tworzenia baz kapitałowych typu monolitycznego, jak również do produkcji płyt stropowych o niskim obciążeniu operacyjnym. |
| M350 | При производстве железобетонных изделий инструкция рекомендует использовать именно эту марку. Из бетона M350 отливают плиты, перемычки, балки, сваи, элементы дорожного покрытия и т.д. |
| M400 i M450 | Materiał ten charakteryzuje się najwyższą wytrzymałością. Zajmuje się budową konstrukcji hydraulicznych, podpór, kolumn i innych konstrukcji doświadczających zwiększonych obciążeń. |
| M500 (czasami M550) | Najtrwalszy związek tych używanych w masowej konstrukcji. Głównym celem jest konstrukcja podpór i ścian o podwyższonych wymaganiach niezawodności. Po zestaleniu praktycznie niemożliwe jest przetworzenie, jeśli to konieczne, tylko cięcie betonu zbrojonego diamentowymi kółkami. |
Jak widać, różnorodność materiałów jest dość duża. Należy również zauważyć, że beton powinien być wybierany ściśle według zadania, ponieważ ceny różnych marek znacznie się różnią.
Klasa materiałowa
Параллельно с маркой используется также обозначение класса бетона (читайте также статью «Антисептик для бетона: особенности выбора и применения»).
Klasa jest cechą wytrzymałości materiału, którego prawdopodobieństwo wynosi co najmniej 95%. Na przykład materiał oznaczony indeksem B20 musi wytrzymać obciążenie 20 MPa.
Jak zauważyliśmy powyżej, marka i klasa są ze sobą powiązane.
Jeśli chcesz przenieść jeden wskaźnik do drugiego własnymi rękami, użyj wzoru:
B = (M * 0,79) / 10, gdzie:
- B - klasa materiałowa.
- M - marka betonu.

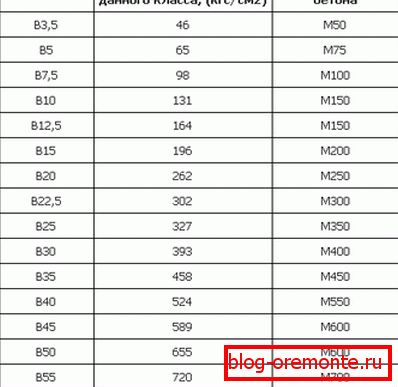

Dla większej wygody opracowano tabelę, która wskazuje na zgodność klasy cementu i najbliższej klasy. Fragment tej tabeli z najczęściej używanym gatunkiem podano poniżej.
Produkty z betonu zbrojonego i ich nazewnictwo
Oprócz samego betonu, produkty na nim oparte są również oznaczone.
Najczęściej do ich oznaczenia używane są wskaźniki alfanumeryczne:
- Kombinacja dwóch lub trzech liter wskazuje na rodzaj produktu i jego konfigurację.

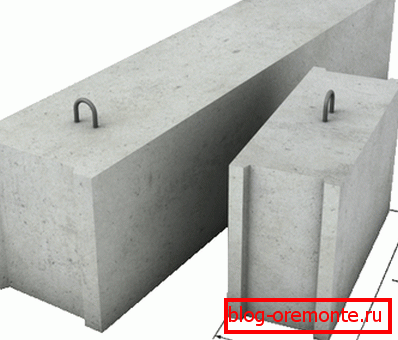

- Liczby pokazują wymiary liniowe tematu: długość, szerokość (czasami przekrój) i wysokość. Najczęściej używane wartości to decymetry - na przykład w ten sposób wykonywane jest oznaczanie słupów żelbetowych.
- Płyty płyty są nieco inne. Oprócz ich wymiarów liniowych wskazują one obliczone obciążenie na produkt w tonach.
- Oznakowanie nadproży żelbetowych również ma kilka różnic. Oprócz wymiarów liniowych oznaczenie wskazuje również dopuszczalne obciążenie części, a przed literami podano cyfrowy indeks pokazujący typ przekroju.
Zwróć uwagę! Jeśli do transportu zworek używany jest dźwig, bardzo ważne jest, aby na każdym produkcie były pętle. Dowodem tego jest indeks literowy "P", który jest umieszczony po numerycznych oznaczeniach.
Główne rodzaje produktów, ich wskaźniki i cechy podano w poniższej tabeli:
| Grupa produktów | Główne odmiany i ich etykietowanie |
| Bloki Fundacji | · Solid - FBS · Z wycięciem dla zworek lub komunikacji - FBV. · Z pustkami na dole - FWP. |
| Pale | · Kwadratowe ciało stałe - C. · Kwadratowe puste - SP. · Runda - SK. · Piling shell - WITH. |
| Płyty podłogowe | · Aby nakładać się na tunele i kanały - PT. · Płaski - TAP. · Gwintowany - PPP. · Lekki - PBO. |
| Płyty drogowe | · Standard - PDP · Naprężony - PDN. · Faliste - PDG. · Lotnisko z falistością powierzchni - PAG. · Dla dróg stałych - 1P. · Dla nawierzchni tymczasowych - 2P. |
| Zworki | · Fasada - PF. · Belki w kształcie litery L - PG. · Kwadrat - PB. · Płyty - PP. |
Oczywiście, tutaj są tylko informacje o najbardziej popularnych produktach i ich głównych typach. Nomenklatura konstrukcji z betonu zbrojonego jest bardzo rozległa, dlatego przed rozpoczęciem pracy należy dokładnie przestudiować cały dostępny zakres.
Wniosek
Приведенная выше маркировка железобетонных изделий, а также информация о марках и классах растворов, применяемых в строительстве, являются весьма полезными для начинающего строителя. И даже если вы не планируете проектировать сооружение сами, полученные знания помогут вам проконтролировать работу нанятых специалистов (см.также статью «Удобоукладываемость бетонной смеси: нормативные документы, марки, методы испытаний»).
Należy więc dokładnie sprawdzić wszystkie prezentowane dane, a także obejrzeć film wideo w tym artykule.
