Pale zbrojonego betonu: rodzaje i przeznaczenie

GOST 19804 - 91 na stosach żelbetowych jest podstawowym dokumentem, który reguluje technologię produkcji, kontrolę jakości i stosowanie podobnych produktów. Mimo że ten standard został przyjęty dawno temu, nie stracił on swojej aktualności do dnia dzisiejszego. Dlatego konieczne jest zapoznanie się z nim z każdym, kto planuje zaangażować się w konstrukcję fundamentów typu pala.

Główne odmiany

Typologia produktu

Najpierw spójrzmy, co to jest stos. Z reguły jest to betonowy produkt klasy B20 - B30, wyposażony w ramę ze stalowego zbrojenia. Rozmiary stosów żelbetowych mogą być różne, ale najczęściej używane produkty o przekroju 30x30 lub 40x40 cm.

Zwróć uwagę! Maksymalna długość fabrycznie wykonanych części wynosi 12 m. Dłuższe konstrukcje sprawiają, że jest skomplikowana dzięki wprowadzeniu stalowych hipotek do materiału, które umożliwiają połączenie spawane. Aby skrócić niepotrzebnie długie podpory, żelbet jest cięty za pomocą diamentowych kółek.

W zależności od rodzaju konstrukcji wyróżnia się takie odmiany:

 Zwróć uwagę! Podczas instalowania fundamentu na palach z betonu śrubowego konieczne jest albo wstępne zaprojektowanie hipotek metalowych, albo zastosowanie wiercenia diamentowego otworów w betonie do mocowania rusztu.

Struktury sprężone

Tak zwane stropy żelbetowe należy wyróżnić jako osobną grupę. Są to konstrukcje, które bardziej skutecznie opierają się obciążeniom rozciągającym.

Osiąga się to poprzez zastosowanie specjalnej metody produkcji:

• Do wzmocnienia służy stal o wysokiej wytrzymałości.
• Klatka wzmacniająca jest wstępnie rozciągnięta za pomocą specjalnych mechanizmów lub przetworzona elektrycznie, aby wytworzyć napięcie.
• W stanie rozciągniętym wzmocnienie pogrąża się w betonie.
• Po polimeryzacji struktura sama się kompresuje dzięki elastyczności ramy, co pozwala zrekompensować obciążenia operacyjne.

Należy zauważyć, że zwykłe podpory mogą być wykonane własnymi rękami, ale sprężone pale są wykonane wyłącznie w fabryce. Cena produktów jest również dość duża, dlatego są stosowane tylko tam, gdzie nie można tego zrobić przy użyciu zwykłego betonu zbrojonego.

Produkcji stosów żelbetowych dowolnego typu towarzyszy kontrola jakości.

Zwykle poddawany weryfikacji:

• Wymiary liniowe produktu, a także umiejscowienie zbrojenia w korpusie pala.
• Charakterystyki mechaniczne, takie jak odporność na obciążenia ściskające i rozciągające.
• Mrozoodporność.
• Odporność betonu na wilgoć.

Ze względu na taką wieloetapową weryfikację wskaźnik odrzuceń dla produktów fabrycznych jest stosunkowo niski.

Oznaczenie produktu

Kiedy wybierasz pale z betonu zbrojonego - cechy techniczne odgrywają bardzo ważną rolę. I podnieść materiał do swoich potrzeb pomoże w analizie etykietowania produktów.

Zazwyczaj część jest oznaczona kodem alfanumerycznym, w którym:

• Litera lub grupa liter to rodzaj stosu (o czym opowiem poniżej).
• Pierwsza liczba to długość pala w decymetrach.
• Druga liczba to długość przekroju w centymetrach.
• Trzecia liczba to współczynnik zbrojenia (od 1 do 13).

Jeśli mówimy o rodzajach produktów, najczęściej są następujące:

• C - kwadratowe produkty stałe i złożone.
• SP - kwadrat z okrągłym wgłębieniem wewnętrznym.
• CK - okrągły z wewnętrzną wnęką.
• Z - powłoką (najczęściej o dużej średnicy).

Dzięki zrozumieniu oznakowania będziemy mogli zrozumieć, że produkt C 120.40-6 jest kwadratowym wspornikiem napędowym o długości 12 m, przekroju 40x40 cm, wzmocnionym w szóstej klasie.

Używaj w różnych warunkach

Skuteczność stosowania takich produktów zależy w dużym stopniu od tego, jak ściśle przestrzegano zaleceń regulacyjnych.

Ogólnie rzecz biorąc, instrukcja zawiera następujące wymagania:

• Solidne i kompozytowe żelbetowe pale napędowe są wykorzystywane do tworzenia fundamentów pod budynki i konstrukcje na glebach piaszczystych, gliniastych, aluwialnych i biogennych.. W tym przypadku pod podłożem powinny znajdować się podłoża grube lub piaszczysto-mułowe (nie mułowe).

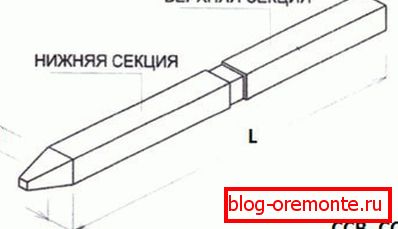

• Pale żelbetowe powinny składać się z dwóch części.. Połączenie części odbywa się w taki sposób, że najskuteczniej przenosi obciążenia występujące podczas pogłębiania.

Zwróć uwagę! Jeśli potrzebujesz zainstalować dłuższą obsługę, użyj innych typów struktur.

• Wydrążone modele okrągłe i powłoki są stosowane na słabych podłożach o dużej głębokości.. Dopuszcza się również stosowanie struktur powłokowych jako pojedynczych podpór pod kolumnami i innymi podobnymi elementami.
• W najtrudniejszych warunkach glebowych (mrożone gleby, piaski) najczęściej stosowane są technologie wtłaczania i wtłaczania buroiny..

Wniosek

ГОСТ на железобетонные сваи регулирует практически все аспекты изготовления и применения данных изделий. Изучив данный документ, вы сможете свободно ориентироваться в достаточно обширной номенклатуре, что существенно облегчит вам работу по проектировке и строительству любого здания на свайном фундаменте (см.также статью «Баня из керамзитобетонных блоков: особенности постройки и причины для выбора стройматериала»).

Jeśli interesuje Cię ten temat i chcesz uzyskać więcej informacji, zalecamy obejrzenie filmu w tym artykule.
