Panele ścienne z betonu: standardy i wymagania

Według jakich dokumentów regulacyjnych są betonowe panele do ścian? Przez jakie znaki są klasyfikowane? Jak czytać panele z etykietami? W jaki sposób udokumentowano dostarczenie partii tych produktów klientowi? Spójrzmy na te problemy.

Dokumenty regulacyjne

Musimy zbadać dwa dokumenty regulujące produkcję interesujących nas produktów.

1. GOST 11024-84 содержит перечень технических требований к наружным стеновым панелям с армированием и без него.

Przydatne: panele gazobetonowe (zgodnie z tekstem dokumentu - wykonane z autoklawowanego betonu komórkowego) również wchodzą w jego skład.

1. Osobno rozważamy wewnętrzny dokument biura projektowego nazwanego po A.A. Yakushev specjalizuje się w systemach architektonicznych i konstrukcyjnych oraz nowych technologiach w budownictwie. Zawiera zalecenia dotyczące projektowania trójwarstwowych paneli z wewnętrzną warstwą izolacji termicznej z wytłaczanej pianki polistyrenowej.

GOST 11024-84

Przeanalizujmy główne punkty dokumentu.

Klasyfikacja

Panele zewnętrzne są klasyfikowane według trzech charakterystyk:

1. Przypisanie do struktury budynku. Możliwe są następujące opcje:

1. Produkty do podłóg.
2. Produkty do technicznych piwnic lub cokołów.
3. Panele na strych.

Tytuły

Biorąc pod uwagę klasyfikację, betonowe panele ścienne są podzielone na kilka typów.

W przypadku naziemnych podłóg:

Do piwnic i piwnic technicznych:

Dla poddaszy:

Wymiary

Przed podaniem wartości rozmiarów warto wyjaśnić znaczenie jednego terminu.

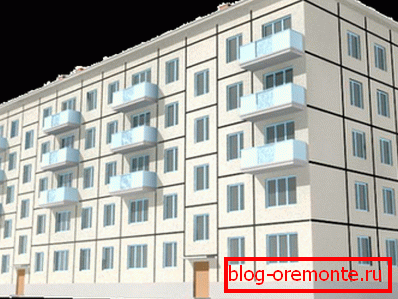

Odniesienie: wielkość koordynacji - wartość określająca granice przestrzeni modułowej w jednym z kierunków. Mówiąc najprościej, jest to długość lub wysokość odcinka fasady, który odpowiada jednemu panelowi i zawiera część grubości szwu.

Marka betonu

Jakiego betonu używa się do warstw paneli do różnych celów?

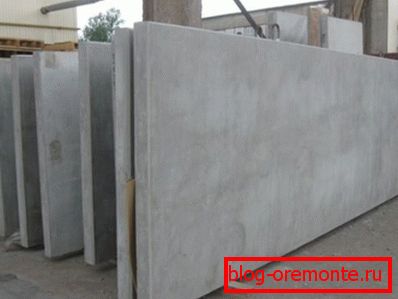

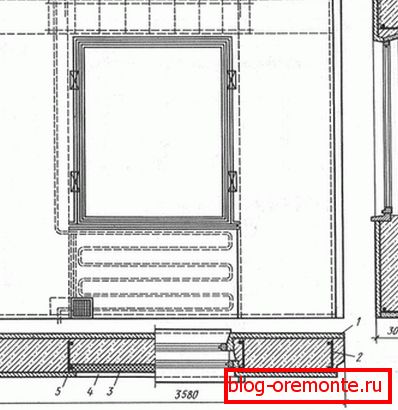

• W jednowarstwowych produktach można stosować lekkie betony marki M50 - M150 i komórkowe autoklawowane marki M25 - M100.

Uwaga: beton komórkowy nie toleruje obciążeń udarowych. W przypadku małych otworów technologicznych idealnym rozwiązaniem jest wiercenie otworów w betonie diamentem. To, podobnie jak cięcie betonu zbrojonego diamentowymi kręgami, pozostawi idealnie gładkie krawędzie i nie wystawi konstrukcji na ryzyko pęknięć.

• Do warstwy nośnej dwuwarstwowych paneli ciągłych można stosować ciężkie gatunki betonu M150 i wyższe lub lekkie (począwszy od M100). Warstwa termoizolacyjna wykonana jest z lekkiego betonu o dużych porach M35 - M75.
• Zewnętrzna i wewnętrzna warstwa ciągłych trójwarstwowych paneli są wykonane z ciężkiego (M150 i wyżej) i lekkiego (M100 i wyżej) betonu. Połączenia między tymi warstwami wymagają obowiązkowego wzmocnienia i są wykonane z lekkiego (z klasy M75) lub ciężkiego (z M150) betonu.
• Wewnętrzna warstwa dwuwarstwowego wyrobu z ekranem (gęsta warstwa ochronna zwrócona w stronę ulicy, oddzielona szczeliną powietrzną) jest wykonana z lekkiego lub komórkowego betonu. W pierwszym przypadku stosuje się znak M50 i wyższy; w drugim - M25 i wyżej. Do produkcji sita używa się ciężkiego (od M150) i lekkiego (z M75) betonu.
• Dla trójwarstwowych paneli z wymaganiami ekranu są nieco bardziej rygorystyczne: dla warstwy wewnętrznej - ciężki (М150 i wyżej) lub lekki (od M100 dla nośników i od M75 dla paneli nienośnych); na ekran - ciężki (od M150) lub lekki (od M75) beton.

Powierzchnia

Rodzaj powierzchni (zewnętrznej i wewnętrznej) może również różnić się w zależności od życzeń organizacji budowlanej. Kategorie powierzchni oznaczone są literą A, a liczba od 2 do 7:

Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

Oznakowanie

Nakłada się go za pomocą markera lub wytłoczono na niewidocznym pionowym końcu produktu.

Uwaga: ponadto panel może zawierać instrukcje dotyczące punktów zawieszenia podczas operacji załadunku.

Oznakowanie składa się z trzech grup alfanumerycznych.

Opisują odpowiednio:

1. Rodzaj i wymiary produktu.
2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

Jako przykład, przyjrzyjmy się nazwie produktu typu 3H, rozmiar 2990 x 2865 x 350 mm z warstwą nośną z ciężkiego betonu M200.

Panel jest odporny na mróz w temperaturze -40 ° C i jest przeznaczony do stref sejsmicznych.

1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3ns30.29.35.
2. Typ i marka warstwy nośnej zostanie wskazana przez grupę 200T.
3. Oddziaływania sejsmiczne i mrozoodporne znajdą odzwierciedlenie w nazwie liter CM.

W rezultacie etykietowanie produktu będzie miało postać 3CH30.29.35-200T-CM.

Dokumenty towarzyszące

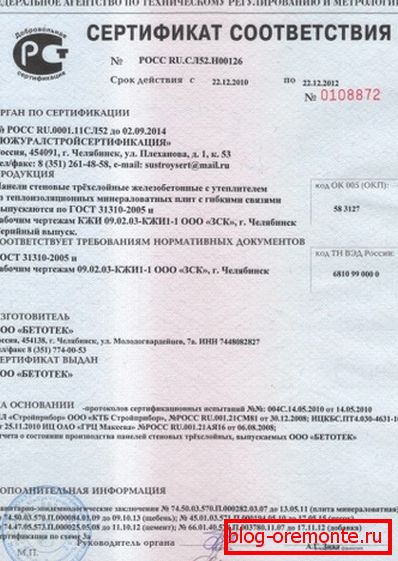

Instrukcje dotyczące uzupełniania dokumentów towarzyszących partii paneli ściennych nie są zawarte w tekście normy; jednak lista jest obowiązkowa dla wszystkich produktów wytwarzanych zgodnie z jej wymaganiami.

Tak więc w towarzyszących dokumentach są wskazane:

• Nazwa i adres producenta.
• Data wydania certyfikatu jakości i jego numeru.

• Numer partii produktu.
• Pełna lista marek wzorów w partii, wskazująca liczbę produktów każdego rodzaju.
• Data produkcji produktów.
• Oznacz siłę betonu i jego klasę.
• Dokument regulacyjny (ogólnie - GOST 11024-84, rzadziej - uzgodniony z TU klienta).

Uwaga: w panelach wielowarstwowych dla każdej warstwy podano klasę i stopień wytrzymałości betonu.

Transport, ładowanie

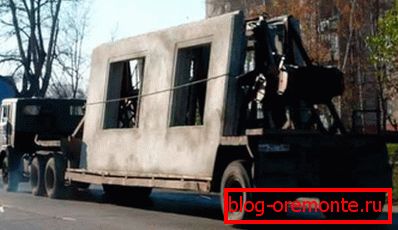

Panele są transportowane przez specjalnie wyposażone pojazdy w pozycji pionowej. W przypadku produktów wielowarstwowych jest kolejnym wymaganiem: podpory znajdują się po stronie warstwy nośnej. Ceną niezgodności z wymogami transportu jest wysokie prawdopodobieństwo rozładowania partii uszkodzonych: wstrząsanie podczas transportu, wraz z ogromną masą produktów, jest w stanie je uszkodzić.

Pomiędzy panelami układane są drewniane podkładki o grubości nie mniejszej niż 3 cm Przechowywanie odbywa się w takich samych warunkach: w pozycji pionowej lub pochyłej, drewniane podkładki.

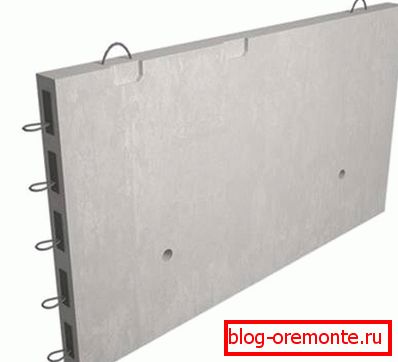

Do załadunku i rozładunku powszechnie stosowane są pętle montażowe. Oczywiste jest, że rozładunek nie odbywa się ręcznie (kilka ton masy, pamiętasz?), Ale przy pomocy sprzętu do podnoszenia.

Zalecenia dotyczące projektu izolowanych paneli z pianki polistyrenowej

Ponieważ te produkty są wytwarzane zgodnie z tymi samymi standardami, co wszystkie pozostałe, będziemy badać tylko kluczowe punkty dokumentu.

Izolacja znajduje się pomiędzy dwiema warstwami żelbetu (ciężkiego lub lekkiego). Typy betonu komórkowego w tym przypadku nie mają zastosowania: ich główną funkcją jest izolacja dla wyrobów betonowych.

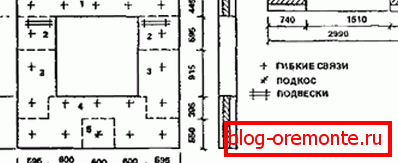

Warstwa zewnętrzna i wewnętrzna mogą być łączone za pomocą kołków z betonu zbrojonego lub elastycznych połączeń wykonanych z odpornego na korozję materiału (wzmocnienie z włókna szklanego lub stal nierdzewna).

Przednia strona produktu jest wyposażona w warstwę ochronną i dekoracyjną.

Lista rozwiązań zaproponowanych w dokumencie jest dość powszechna:

1. Okładziny z płytek (płytki lub płytki z dekoracyjnego betonu).

1. Warstwa dekoracyjnego tynku.
2. Farba fasadowa.

Panele są przeznaczone do budynków mieszkalnych, przemysłowych i użyteczności publicznej o wysokości do 75 metrów, co odpowiada 20-25 piętrom (w zależności od wysokości sufitów).

Produkty, w których zewnętrzne i wewnętrzne mocne warstwy są połączone za pomocą elastycznych mostków, są bardziej odporne na działanie sejsmiczne (do 9 punktów), ale mniej odporne na ciepło (od -60 do + 45 ° С w zakresie -60 - +75 dla płyt ze sztywnymi żelbetowymi bolcami).

Oznakowanie różni się nieco od tego, które zapewnia poprzednio zbadany dokument. Rodzaj panelu zawiera wskazanie rodzaju połączeń pomiędzy mocnymi warstwami (f - sztywny, g - elastyczny) i możliwością użycia go jako nośnika (produkty łożyskowe oznaczone są literą H).

Tak więc produkt ZNTSNg - trójwarstwowy panel piwniczny, który może pełnić funkcję nośnika i jest połączony elastycznymi połączeniami.

Wniosek

Mamy nadzieję, że niezliczone tabele i tytuły nie zaspokoiły ciekawości czytelnika. Jak zwykle, wideo w tym artykule zaoferuje mu dodatkowe informacje o temacie. Sukcesy w budownictwie!
