Podstacja betonowa: rodzaje i cechy operacyjne btp

Kompletne podstacje transformatorowe (CTS) sprawdziły się w pracy na budowach. Najczęściej są one stosowane do obróbki cieplnej betonu, co znacznie przyspiesza proces jego utwardzania i zestaw wytrzymałości konstrukcyjnej, jak również do rozgrzania zamarzniętego gruntu.Takie metody pracy pozwalają nie zatrzymać proces w warunkach niskich temperatur otoczenia i znacznie zmniejszyć czas budowy.

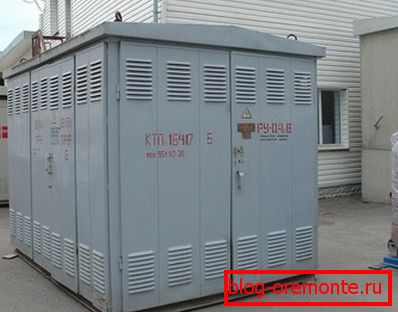

Podstacje blokowe

Co to jest BKTP to skrót oznaczający blokową kompletną podstację transformatorową, która jest przeznaczona do:

• Akceptacja energii
• Aktualna konwersja
• Dystrybucja energii elektrycznej.

Ten kompleks urządzeń jest zamkniętą aparaturą rozdzielczą o napięciu do 35 kV.

Taka podstacja transformatorowa może być zaprojektowana na napięcie (kV):

• 10/0,4; 6/0,4; 35/0,4; 0,4/35; 0,69/35.
• 35/10; 10/35; 6/35; 35/6.

Transformatory obniżające moc - główna cecha sprzętu.

Może się różnić i osiągnąć następujące wartości:

• 100, 160, 200, 250,400, 630 kW.
• 1000,1250,1400,1600,2500,4000, a nawet 6300 kW.

Podstacje blokowe с одинаковым успехом эксплуатируют на электросетях с напряжением 6, 10 и З5 кВу различных объектов:

• Przemysłowy.
• Suburban.
• Urban.
• Domena prywatna.
• Chata i osady wakacyjne.
• Obszary produkcyjne.

Dla twojej informacji! W kompletnym zestawie nowo nabytego BKTP znajduje się szczegółowa instrukcja instalacji tego urządzenia. W większości przypadków pozwala, bez przyciągania wynajętych pracowników prywatnym deweloperom własnymi rękami, aby przeprowadzić instalację na ziemi, jeśli oczywiście mówimy o niewielkiej wersji.

Cena podstacji blokowych zależy od kilku elementów:

• Konfiguracja:

• Liczba i moc transformatorów.
• Liczba komórek.
• Schematy.
• Opony metalowe.
• Liczniki.
• Wyłącznik z izolacją gazową (typ wyłącznika wysokiego napięcia).
• Odłączniki.
• Sekcje.
• Wyłączniki próżniowe.
• Uziemienie
• Liczba linii.
• AMR.
• Systemy AVR.

Oczywiście, w całkowitych kosztach dostawcy będą również wliczone koszty dostawy, jeśli kupisz sprzęt na zamówienie.

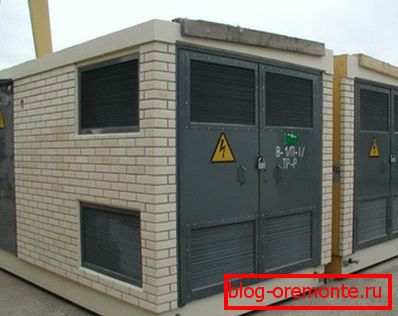

Sprzęt betonowy

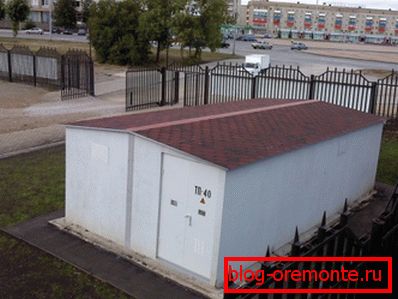

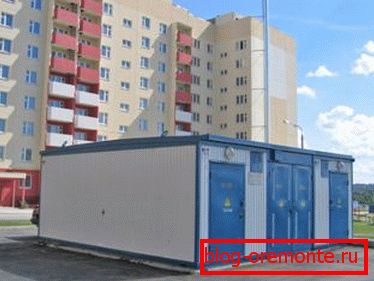

Podstacje transformatorowe w obudowie betonowej są wykorzystywane w zasilaniu budynków mieszkalnych i komunalnych, publicznych i przemysłowych.

Charakterystyka eksploatacyjna i techniczna podstacji blokowych

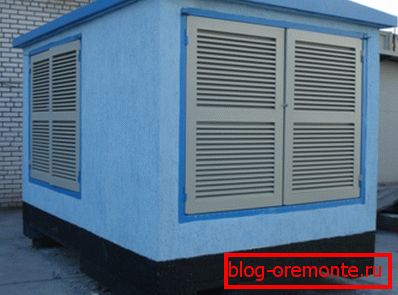

Obudowy betonowe dla podstacji wykonane są z wysokiej jakości betonu ciężkiego marki B30 o grubości ścianki 100 mm.

Zapewnia to doskonałą wydajność kadłuba:

• Struktura betonu o wysokiej wytrzymałości.
• Odporność na ciepło.
• Wodoodporny.

Cechy odróżniające kompletne stacje transformatorowe bloku w konkretnym przypadku to:

• Mała waga i zwartość KTP.
• Niezawodność bloczków żelbetowych wykonywanych przy użyciu najnowszych nowoczesnych technologii do tworzenia KTPB:

• Odporność ogniowa
• Odporność na wandalizm.
• Wodoodporny.
• Niezbędna wytrzymałość.

Rodzaje betonowych podstacji transformatorowych

Do chwili obecnej stosowane są dwa rodzaje podstacji blokowych:

• Jeden transformator KTPB jest instalowany do użytku z ładunkami z przerwą w dostarczaniu prądu elektrycznego na dzień lub krócej, w przypadku bieżącej naprawy lub wymiany uszkodzonych elementów.
• Podstacje dwustrumieniowe są stosowane z preferencyjnym wykorzystaniem odbiorników elektrycznych z pierwszej i drugiej kategorii. Moc transformatorów w nich jest regulowana tak, że gdy jeden z nich jest odłączony, drugi przejmuje konieczny ładunek.

Uwaga! Podstacje transformatorowe z dwoma transformatorami są pilnie potrzebne z nierównomiernym rozkładem obciążenia (dziennym lub rocznym), niezależnie od kategorii energii elektrycznej użytkownika końcowego. W takim przypadku zaleca się dostosowanie transformatorów mocy do pracy jednozmianowej lub dwuzmianowej przy nierównomiernych zmianach obciążenia.

Dwutransformator KTPB ma tę zaletę, że w okresie eksploatacji przedsiębiorstwa przy niewielkich obciążeniach niektóre transformatory mogą zostać wyłączone. W tym przypadku obciążenie przenoszone jest za pośrednictwem zworek w obudowie betonowej do podstacji napięcia wtórnego. Taki ekonomiczny sposób działania sprzętu zapewnia minimalizację kosztów mocy urządzeń elektrycznych.

Opis podstacji

Podstacje obu typów składają się z betonowych bloków z zainstalowanym w nich wyposażeniem elektrycznym:

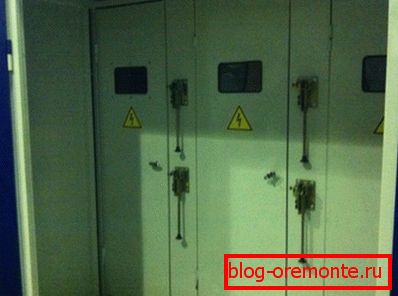

• Rozdzielnica wysokiego napięcia - 6 kV lub 10 kV.
• Rozdzielnica niskiego napięcia rozdzielnic niskiego napięcia - 0,4 kV.
• Transformatory mocy TM, TMG, TSZ, TSZN.

Ogólne wymiary budowy podstacji:

• Podstacja z jednym transformatorem (BKTP) może mieć wymiary całkowite:

• 4610 * 2510 * 2820 mm.
• 5270 * 2250 * 2205 mm.

• Podstacja z dwoma transformatorami (2BKTP), odpowiednio:

• 4610 * 5070 * 2820 mm.
• 5270 * 4500 * 2205 mm.

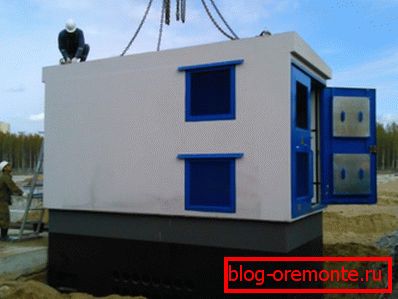

Dla twojej informacji! Możliwe jest wykonanie BKTP z 3, 4 i więcej (na życzenie klienta) bloków zlokalizowanych obok siebie i połączonych korytarzami. Dopuszczalne jest również tworzenie komór dwupoziomowych z podstawą wzmacnianych bloków o zwiększonej wytrzymałości. Używa się do tego kabla fundamentowego (FBK) - ma on funkcje fundamentu i kabiny z zainstalowanym odbiornikiem oleju. Lub jednostkę wolumetryczną (ON) - zawiera rozdzielnice, tarcze i komorę transformatorów mocy.

W celu dostarczenia kabla do urządzeń elektrycznych stacji BKTP znajdują się otwory w podłodze. Komora transformatora wyposażona jest w żaluzjowe kratki wentylacyjne i regulację temperatury w pokoju transformatorowym.

Oprócz głównego wyposażenia, podstacje blokowe BKTP są wyposażone w przyrządy do pomiaru i pomiaru energii elektrycznej:

• Aktywny i reaktywny licznik energii.
• Amperomierze i przekładniki prądowe.
• Woltomierz z włącznikiem na wejściu rozdzielnicy niskiego napięcia.
• Tarcza własnych potrzeb.
• Inne dodatkowe urządzenia na życzenie.

Przedsiębiorstwa produkcyjne w pakowanych kompletnych podstacjach transformatorowych w budynku betonowym wykonują cały zakres czynności związanych z projektowaniem, produkcją, dostawą i nadzorem własnego sprzętu.

Wniosek

Mamy nadzieję, że nie będziecie mieli trudności w poszukiwaniu oddzielnych organizacji projektujących, produkujących i instalujących. Dlatego nie ma potrzeby koordynowania ich działań, które w wyniku agregacji pozwolą nieco obniżyć koszty projektu i zaoszczędzić nerwy.

Najważniejsze jest, aby zwrócić się do niezawodnego partnera, który zagwarantuje pozytywny wynik i jakość sprzętu.W prezentowanych filmach w tym artykule znajdziesz dodatkowe informacje na ten temat.
