Ręczny mikser do betonu: receptury konstrukcji, znakowanie,

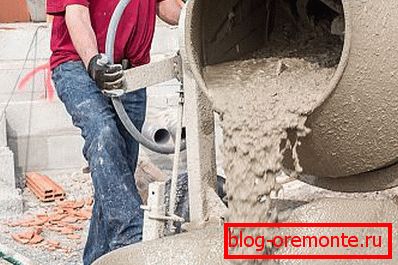

Mieszanie mieszanki cementu to dość żmudny proces, który wymaga dużo energii. A jeśli nie ma możliwości zakupu lub wynajęcia betoniarki, a ilość pracy jest dość duża, czas pomyśleć o mechanizacji tego procesu. Dobrym rozwiązaniem jest ręczny mikser do betonu, a my opowiemy Ci o tym prostym urządzeniu.

Część teoretyczna

Przede wszystkim zapoznajmy się z pewnym aspektem teoretycznym. Umożliwi to lepsze zrozumienie niektórych funkcji urządzenia.

Dlaczego nie skorzystać z wiertarki

Wiele osób prawdopodobnie zadaje to pytanie. Na pierwszy rzut oka wydaje się, że o wiele łatwiej jest zamocować specjalną dyszę na wiertarce i użyć jej jako miksera.

Ta metoda ma jednak pewne wady:

• Żadne narzędzie elektryczne nie jest przeznaczone do pracy ciągłej. W tym trybie urządzenie po prostu szybko się psuje. Jeśli regularnie robisz przerwy, możesz nie mieć czasu i rozwiązanie zacznie się przedwcześnie przestawiać.
• Aby dokładnie wymieszać mieszankę, wymagane jest, aby narzędzie robocze było stale napędzane z boku na bok. Wiertarka ma przyzwoitą wagę, więc ta procedura będzie niezwykle trudna.

• Ta metoda jest prawie niemożliwa do całkowitego wymieszania roztworu. W trudno dostępnych miejscach komponenty pozostaną niezmieszane. Rezultatem będzie poważna ilość małżeństwa.
• Wreszcie, ta metoda będzie wiązała się z dużą liczbą rozprysków.

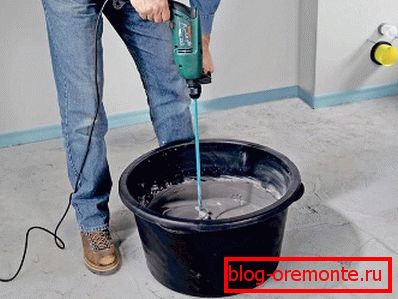

Jeśli jednak mówimy o małej porcji (kilka wiader), to lepiej jest użyć miksera budowlanego i wiadra. Jednak najczęściej istnieje potrzeba przygotowania znacznie większej ilości cenionej mieszaniny. Co robić w tej sytuacji?

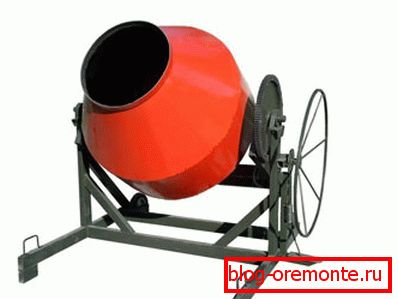

Tylko jedno wyjście - aby użyć bardziej zaawansowanego urządzenia. Taki jest betoniarka.

Zasady działania

Jeśli jesteś zainteresowany takim urządzeniem, prawdopodobnie chcesz wiedzieć, jak działa ten cud.

Istnieje wiele zasad pracy, ale trzy z nich są aktywnie wykorzystywane:

• Grawitacyjny: pojemnik z roztworem jest przeciążony, w wyniku czego pada sam, tworząc efekt mieszania. Ta metoda jest odpowiednia dla małej objętości. Ponadto warto zauważyć, że beton uzyskuje się w zadowalającej jakości.

Co ciekawe, zasada ta nie jest stosowana na skalę przemysłową.

• Wibrujące: zbiornik jest nieruchomy, a specjalny mikser wywołuje kompresję i mieszanie mieszaniny. W rezultacie miesza się bardzo dobrze, a rozwiązanie jest bardzo gęste. Jedyną wadą tej metody są ogromne koszty energii, dlatego stosuje się ją tylko w przypadkach, gdy wymagana jest doskonała jakość mieszanki (na przykład przy budowie zapór).

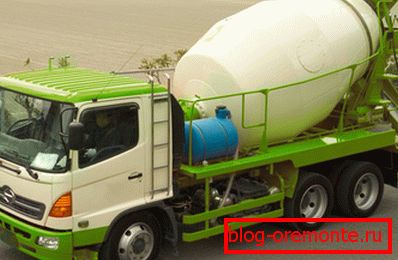

• Wymuszone mechaniczne: przypomina metodę już opisaną za pomocą wiertarki. Często jednak łączy się go z innymi: na przykład, gdy mikser pracuje w stale obracającej się tubie.

Jak mieszać beton ręcznie lub za pomocą elektronarzędzia - ty decydujesz. Podamy kilka zaleceń dotyczących produkcji ręcznego sprzętu.

Robienie przepisów

Poniższe instrukcje pokażą ci, jak samemu stworzyć takie urządzenie. Istnieje wiele opcji, ale uważamy je za najbardziej prymitywne. Jest idealny do użytku prywatnego, to znaczy, gdy duże ilości nie są wymagane w krótkim czasie.

Wyszukiwanie materiału

Pierwszym krokiem powinny zawsze być obliczenia. Taki środek pozwoli osiągnąć pożądany rezultat bez popełniania błędów.

Musisz wykonać następujące czynności:

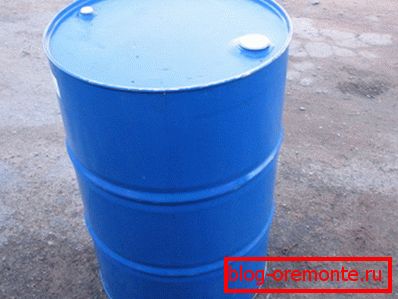

• Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Ważne: Oceń stan metalu, jeżeli jest on poważnie uszkodzony przez korozję i rdzę, niepożądane jest jego stosowanie. W przeciwnym razie istnieje duże prawdopodobieństwo pęknięć, które spowodują gruby krzyż wszystkich wysiłków.

• Jeśli okładka nie zostanie znaleziona, będzie musiał sam się ugotować. Dlatego musisz znaleźć arkusz metalu o odpowiednim rozmiarze.

• Konieczne będzie również znalezienie kilku rur, kawałków zbrojenia lub narożników. Te elementy są potrzebne, aby stworzyć ramkę, na której będzie stać żądane urządzenie.
• Będziesz także potrzebował spawarki. Obecnie urządzenia te są niedrogie, mają niewielki ciężar i działają w standardowej sieci 220 woltów. Dlatego rozsądnie jest wynająć, a nawet kupić.
• Nie zapomnij o szlifierce. Ręczne piłowanie metalu - prawdziwa ciężka praca. Wypełniaj kilka dysków, ponieważ te elementy szybko stają się bezużyteczne.

Znaczniki i sprawdzanie poprawności

Surowce i narzędzia są gotowe. Przed rozpoczęciem pracy musisz sprawdzić wszystko i zrobić kilka znaczników.

Wykonaj następujące czynności:

• Po raz kolejny sprawdzamy lufę, ponieważ w przypadku jej wady ręczny betoniarka po prostu nie zadziała. Wskazane jest dotknięcie w celu ustalenia jego wytrzymałości.
• Dalsza inspekcja powinna być poddana elementom ramy (na obecność rdzy i uszkodzeń, ponieważ będą one wymagały dużego obciążenia) i narzędzi.

• Następnie zaznacz centrum na dnie lufy i na jej wieko. Na tym etapie nie można popełnić błędu, dwa punkty powinny znajdować się ściśle w jednej linii.
• Wymagany również do identyfikacji miejsca instalacji ramy. Mogą być różne, w zależności od wybranego projektu.

Wskazówka: sprawdź szczelność pojemnika na tym etapie. Aby to zrobić, wlej wodę po brzegi i sprawdź, czy nie ma wycieków.

Spawanie

Teraz nadszedł czas na bardziej odpowiedzialne i złożone procesy. Pamiętaj, że na tym etapie koszt błędu jest bardzo wysoki.

Musisz wykonać następujące czynności:

• Wywierć otwory w środku dna i pokrywy. Jego rozmiar powinien pasować do zamierzonego szkieletu.
• Następnie spawać kołnierz z wałem w środku dna. Z zewnątrz będzie trzeba naprawić łożysko.
• Kołnierz z ostrzami musi być przyspawany do pokrywy. Te elementy będą mieszać mieszaninę podczas obracania rączki. Muszą mieć co najmniej trzy.
• Następnie musisz spawać stelaż. Możesz to zrobić w formie litery "A". Pozwól również na zainstalowanie na nich kół, które pozwolą Ci swobodnie poruszać urządzeniem.

Ogólnie rzecz biorąc, na tym etapie będziesz musiał wykazać się małą wyobraźnią i umiejętnościami artystycznymi. Możesz także użyć gotowych schematów, których jest ogromna liczba. Nie ma specjalnych instrukcji dotyczących formy i lokalizacji stojaków.

Zakończenie

Czas na ostatni akord.

Ćwiczenie będzie wymagało następujących czynności:

• Wytnij otwór o boku co najmniej 35x35 cm, który będzie niezbędny do załadowania początkowych składników i wylania gotowej mieszanki.
• Cięcie powinno być szlifierką. Jednocześnie należy uważać, aby nie uszkodzić samej ściany.

Zwróć uwagę! Im węższy dysk, tym gęstsza będzie koniugacja ściany i włazu.

• Cut element powinien zostać umieszczony w pętli. Typowe drzwi pasują. W takim przypadku otwory należy oczyścić dowolnym środkiem uszczelniającym, aby zapobiec wyciekowi.
• Do części lufy, w której znajdują się ostrza, zgrzej uchwyt. Powinien być długi i tak silny, jak to tylko możliwe (działają na niego poważne obciążenia).

Poprawa projektu

Jeśli istnieje pragnienie, możesz dokonać ulepszenia tego projektu. Potrzeba ta pojawia się, gdy chodzi o duże porcje rozwiązania. Prymitywny sprzęt będzie wymagał wielu roboczogodzin.

Istnieje możliwość wyprodukowania wibrującego konwencjonalnego miksera. Aby to zrobić, musisz dołączyć perforator z mechanizmem perkusyjnym. Podejmie najbardziej czasochłonną część pracy.

Jednak często takie urządzenie nie jest zbyt skuteczne. Jest to spowodowane bardzo popularnymi błędami.

Chcemy, abyś nauczył się tylko na błędach innych, dlatego podamy je poniżej:

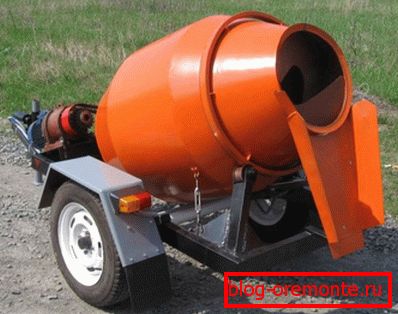

• Nieprawidłowy kształt zbiornika. Musi być okrągły, nie szeroki i mieć wielką wysokość. Idealnie, rozmiar wibratora powinien być o kilka centymetrów mniejszy niż promień wanny.
• Wibrator płaski. Pamiętaj, że nie możesz użyć np. Blachy jako wibratora. Powinien mieć zakrzywiony kształt (przykład pokazano na poniższym obrazku).

• Zbyt duży wibrator. Pamiętaj, że mniej perforator mocy do betonu, mniejsza musi być średnica dysku. Na przykład, o mocy 1,3 kW (obecnie najpopularniejszy wskaźnik), dysk powinien mieć średnicę około 25 cm.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

• Nieprawidłowa pozycja wibratora. Powinien być umieszczony ściśle wzdłuż środkowej osi pojemnika (w przeciwnym razie mieszanie nie będzie jednolite). Odległość do dna powinna być w przybliżeniu równa średnicy dysku.

Jeśli zastosujesz się do wszystkich instrukcji przedstawionych powyżej, możesz zostać szczęśliwym posiadaczem szybkiego i taniego miksera. Przy średniej mocy perforatora wystarczy 5-10 minut na przygotowanie (w zależności od objętości wanny). W takim przypadku nie będziesz musiał poświęcać dużo czasu na tę manipulację.

Posleslovie

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
