Rozumiemy, jak obliczyć objętość betonowego pierścienia do

To pytanie częściej odwiedzają osoby związane z budową, naprawą lub aranżacją obszarów podmiejskich, ale zdarza się również, że zwykły człowiek na ulicy musi szukać odpowiedzi. W naszym artykule postaramy się Ci w tym pomóc, opowiemy Ci nie tylko o formułach i obliczeniach, ale porozmawiajmy trochę o samych pierścieniach.

Dno pod studnią zrobić po ostatecznym projekcie

Pierścienie ferro-betonowe

Żelbetowe pierścienie są specjalnymi konstrukcjami do budowy studni o różnych rozmiarach, które są najczęściej stosowane w zewnętrznych sieciach wodociągowych i odwadniających.

Produkcja standardowych produktów odbywa się w fabryce z wysokiej jakości betonu w ścisłej zgodności z GOST "Żelbetowe instalacje sanitarne".

Proces produkcji pierścieni z betonu nie jest szczególnie trudny, do tego potrzebujemy:

  • Wzmocniona stal o średnicy do 10 mm.
  • Beton wysokiej jakości.
  • Forma do odlewania.

Żelbetowe produkty do odwiertów są dostępne w standardowych rozmiarach z oznaczeniami, które odzwierciedlają przeznaczenie pierścienia i jego rozmiar. Powiemy o odmianach poniżej.

Jeśli chodzi o sposób obliczania ceny każdego konkretnego produktu, tutaj konieczne jest zrozumienie, ile kostek w konkretnym pierścieniu, w rzeczywistości, im więcej, tym wyższy koszt.

Obliczanie żelbetowego pierścienia nośnego

Znając wielkość produktu, łatwo jest obliczyć objętość betonu w pierścieniu F, który jest niezbędny do jego wytworzenia.

Ale ponieważ istnieje wiele różnych opcji na rynku budowlanym, weź, na przykład, pierścień wspierający KO 6 - konkretna objętość produktu jest obliczana w następujący sposób:

  • Najpierw musimy zapisać parametry (wymiary), w tym przypadku będą one równe następującym wskaźnikom - 840 x 580 x 70 mm.
  • Oblicz pole koła o większej średnicy za pomocą wzoru -? Δ d2 = 1/4 x 3,14 x (0,84 x 0,84) = 0,553896 m2. Gdzie P = 3,14, a d jest średnicą zewnętrzną (w naszym przypadku 840 mm). Tłumaczymy wszystko na metry.
  • Teraz, używając tej samej formuły, obliczamy pole koła o średnicy wewnętrznej -? x 3,14 x (0,58 x 0,58) = 0,264074 m2.
  • Znajdź obszar samego produktu, w tym celu odejmij od obszaru koła o średnicy zewnętrznej, aby odjąć obszar o średnicy wewnętrznej 0,553896 - 0,264074 = 0,289822 m2.
  • Mnożąc obszar przez wysokość, dowiadujemy się jego objętości - 0,289822 x 0,07 = 0,02028754 m3.

Tak więc, obliczyliśmy objętość betonu dla pierścienia nośnego KO 6, jak widać, nie ma w tym nic trudnego, najważniejsze jest poznanie formuły i parametrów produktu. Jednak zawsze łatwiej jest wykonywać obliczenia niż budować studnie własnymi rękami, potrzebne jest tutaj specjalne wyposażenie.

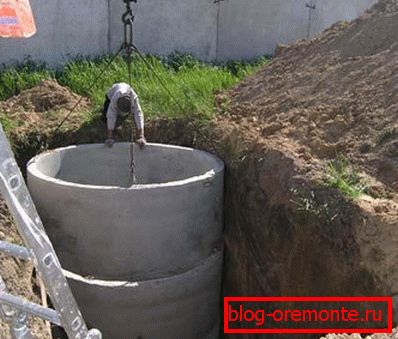

Wymagany jest przynajmniej dźwig, który może podnieść ładunek o pół tony lub nawet tonę (patrz zdjęcie)

Odmiany wyrobów betonowych do odwiertów

Dla jasności podajemy parametry wszystkich typów produkowanych pierścieni (parametry zostaną opisane w następującej kolejności - wysokość, grubość ścianki, średnica wewnętrzna i waga):

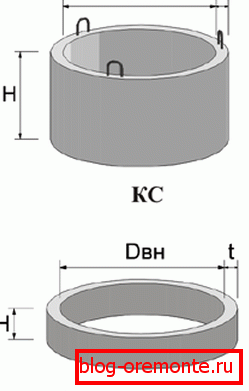

Rysunek pokazuje ważne parametry, które pomogą wykonać obliczenia.

Uwaga! Oznaczenie COP oznacza następujący - pierścień ścienny.

  • KS-7-1, 10 cm, 8 cm, 70 cm, 46 kg.
  • KS-7-1.5; 15 cm, 8 cm, 70 cm, 68 kg.
  • KS-7-3, 30 cm, 8 cm, 70 cm, 140 kg.
  • KS-7-5, 50 cm, 8 cm, 70 cm, 230 kg.
  • KS-7-6, 60 cm, 8 cm, 70 cm, 250 kg.
  • KS-7-9, 90 cm, 8 cm, 70 cm, 410 kg.
Produkty o małej wysokości nazywane są komplementarnymi.
  • KS-7-10, 100 cm, 8 cm, 70 cm, 457 kg.
  • KS-10-5, 50 cm, 8 cm, 100 cm, 320 kg.
  • KS-10-6, 60 cm, 8 cm, 100 cm, 340 kg.
  • KS-10-9, 90 cm, 8 cm, 100 cm, 640 kg.
  • KS-12-10, 100 cm, 8 cm, 120 cm, 1050 kg.
  • KS-15-6, 60 cm, 9 cm, 150 cm, 900 kg.
  • KS-15-9, 90 cm, 9 cm, 150 cm, 1350 kg.
  • KS-20-6, 60 cm, 10 cm, 200 cm, 1550 kg.
  • KS-20-9, 90 cm, 10 cm, 200 cm, 2300 kg.

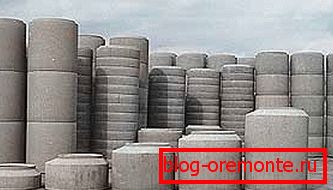

Szeroka gama pierścieni pozwala w łatwy sposób wyposażyć studnię o pożądanym rozmiarze

Zwróć uwagę na obecność wzmocnionych uszu dla produktów ważących więcej niż 100 kilogramów.

Produkt oznaczony na przykład KS-10-6 jest nazywany pierścieniem w pełni ściennym o wymiarach:

  • Wysokość - 60 cm.
  • Wewnętrzna średnica wynosi 100 cm.

Istnieją produkty z oznaczeniem KO (wsparcie pierścienia), produkty te znajdują się w następującej wersji:

  • KO-6, wysokość-7 cm, średnica wewnętrzna - 58 cm, średnica zewnętrzna - 84 cm, waga - 60 kg.

Kolejną modyfikacją jest wyłożenie studzienek pod klapą (pierścień K 1a, którego betonowa objętość jest obliczana zgodnie z parametrami wymienionymi poniżej):

  • K - 1a, wysokość - 18 cm, średnica wewnętrzna - 58 cm, średnica zewnętrzna - 100 cm, waga - 160 kg.

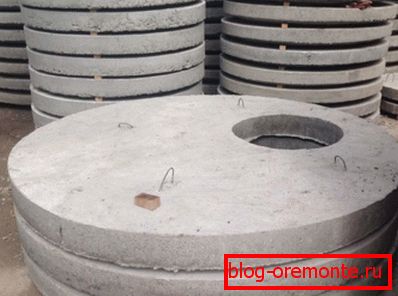

Środki etykietowania PP - płyta podłogowa

Dodatkowe produkty pozwalają dokładniej wyregulować wysokość studni, w niektórych przypadkach wyrównując ją z podłożem, w innych - dzięki czemu są bardziej widoczne. Montaż elementów betonowych okładzinowych na płycie pokrywy studni pomoże podnieść klapę nad jej powierzchnią.

Z tego powodu jest wykluczone:

  • Strumień deszczu i stopić wodę do studni.
  • Uderzanie pojazdów na właz, jeśli studnia znajduje się pod jezdnią.
  • Zalanie samego włazu.

Jednym z ważnych parametrów takiego produktu jest objętość pierścienia betonowego - 1 metr sześcienny, jest to jednostka miary dla wszystkich takich obliczeń.

Wskazówka! Często można natknąć się na reklamy dotyczące sprzedaży używanych produktów betonowych, w tym wsporników ściennych do studni, naszą radą dla Ciebie jest zbadanie towarów przed zakupem. W szczególności sprawdź wewnętrzne ściany, na których widać nierówności i różne odcienie betonu (nieuczciwi sprzedawcy naprawiają pęknięcia).

Wniosek

Mamy nadzieję, że powyższe instrukcje pomogą znaleźć właściwą odpowiedź na Twoje pytanie. Jeśli wystąpią jakiekolwiek trudności w tym procesie, zawsze możesz skorzystać z darmowego kalkulatora elektronicznego, który można znaleźć w Internecie.

W prezentowanych filmach w tym artykule znajdziesz dodatkowe informacje na ten temat.
