Stojaki żelbetowe na linie energetyczne

Dostarczanie energii elektrycznej z elektrowni do odbiorców odbywa się za pośrednictwem linii energetycznych, które są z reguły oparte na żelbetowych stojakach do wież energetycznych. Bez nich niemożliwe byłoby zorganizowanie przesyłania energii elektrycznej na duże odległości. Następnie przyjrzymy się bliżej, czym są te podpory i jakie one są.

Informacje ogólne

Początkowo drewniane słupy służyły jako słupy napędowe, które szybko popadały w ruinę i nie miały wystarczającej siły. W związku z tym postanowiono zastąpić je konstrukcjami żelbetowymi.

Po raz pierwszy w Związku Radzieckim pojawili się w 1933 roku, ale rozpowszechnili się w latach pięćdziesiątych. Od tego czasu wsporniki z betonu zbrojonego zyskały dużą popularność dzięki prostej konstrukcji i długiej żywotności. Ponadto ich niezaprzeczalną zaletą jest niska cena.

Ze względu na wodoodporność i wysoką mrozoodporność betonu, takie podpory są zalecane do stosowania w każdych warunkach klimatycznych.

Rodzaje stojaków i zakres

Do tej pory produkowano żelbetowe wsporniki następujących typów:

Klasyfikacja według celu

Po uzgodnieniu, stojaki są rozróżniane na następujące typy:

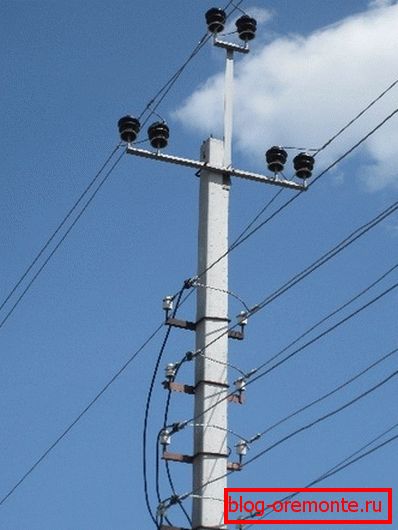

• Średniozaawansowany - zaprojektowane do utrzymywania ciężaru kabli i przewodów. Takie konstrukcje nie są zaprojektowane dla obciążeń poziomych. Zastosuj do bezpośrednich odcinków linii energetycznych.
• Анкерные - stosowane w celu skompensowania różnicy naprężenia drutów. Zainstalowany na bezpośrednich odcinkach linii energetycznych.

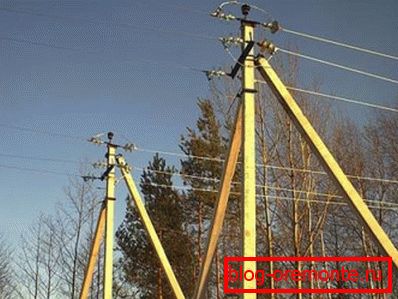

• Corner - zaprojektowane w celu skompensowania napięcia drutów podczas skręcania torów. Stosowany w miejscach, w których toczenie linii energetycznych. Podczas pokonywania zakrętów do 30 ° stosowane są pośrednie słupki narożne, dla narożników powyżej 30 °, wsporniki kątowe.

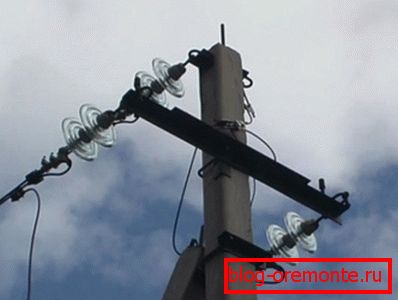

• Terminal - zaprojektowane w celu skompensowania jednostronnego napięcia kabli i przewodów na końcu linii.
• Transpozycja - służy do zmiany położenia kabli i przewodów na wspornikach.
• Wymagający - przeznaczony do organizowania oddziałów linii energetycznych.
• Krzyż - używane na przecięciu dwóch linii energetycznych.

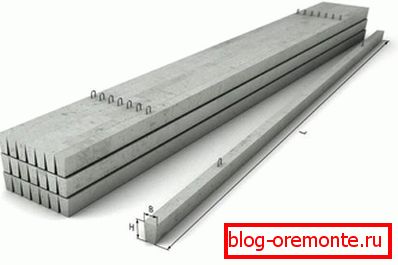

Cechy żelbetowych filarów

Wszystkie słupy napędowe wykonane są z materiałów o wysokiej jakości, przyjaznych dla środowiska, które odpowiadają pewnym standardom państwowym. Ponadto muszą przejść surową, wielopoziomową kontrolę jakości.

Dzięki zastosowaniu specjalnego antykorozyjnego betonu produkty mają doskonałą trwałość. Należy również zauważyć, że inżynierowie stale udoskonalają projektowanie regałów, a także wykorzystują nowe stopy do ich produkcji. W rezultacie siła i niezawodność podpór stale rośnie.

W zależności od zastosowania regały, z których są wykonane, mogą się różnić. Na przykład, jeśli produkt jest przeznaczony do miejsca, w którym zimą występują silne przymrozki, do betonu dodawany jest specjalny składnik naturalny, który zapobiega pękaniu pod wpływem niskich temperatur. Do układania linii transmisyjnych w obszarach o wysokiej aktywności sejsmicznej stosuje się podpory o zwiększonej grubości ścianki.

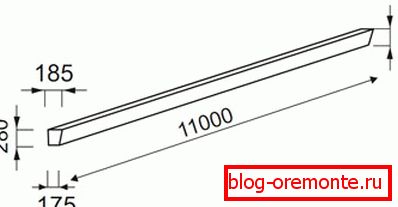

Zwróć uwagę! Koszt stojaków zależy nie tylko od materiałów użytych do ich produkcji, ale także od konfiguracji. Na przykład stelaż żelbetowy CB 110 - 5 z występami zamków i innych elementów złącznych będzie miał zwiększony koszt.

Jeśli podpory wymagają dużego obciążenia, w przypadkach, w których odległość między podporami wynosi około 300 metrów, stosuje się podpory przestrzenne. Ich elementy są wytwarzane przez odwirowanie.

Zalety

Ze względu na właściwości podpór można je stosować nawet w niekorzystnych warunkach środowiskowych, w tym:

• W środowisku stałym, ciekłym i gazowym nieagresywnym i agresywnym. Ta właściwość wynika z faktu, że produkty mają dobrą odporność na korozję.
• Ze średnią temperaturą do -55 stopni Celsjusza włącznie.
• Z sejsmicznością do 7 punktów.
• W obszarach, które charakteryzują silne podmuchy wiatru.

Ogólnie można powiedzieć, że zakres zastosowania podpór nie ogranicza się do cech terenu i warunków środowiskowych.

Jeśli chodzi o inne zalety, można wyróżnić następujące punkty:

• Względna taniość;
• Wysoki poziom typyfikacji i unifikacji;
• Obecność w kraju potężnej bazy produkcyjnej;
• Długa żywotność, która wynosi 40-60 lat.

Wady

Oczywiście, wraz z zaletami, istnieją pewne wady:

• Żelbetowe filary выдерживают максимальные нагрузки в несколько раза меньшие, чем металлические.
• Do budowy linii konieczne jest użycie dwukrotnie większej liczby podpór.
• Wymaga dodatkowych kosztów wysyłki.
• Ładowanie wymaga użycia specjalnego sprzętu, ponieważ nawet zespół pracowników z własnymi rękami nie może tego zrobić.

Interpretacja znaku

Znakowanie wspiera, ponieważ nietrudno zgadnąć, zawiera pewne informacje o produkcie.

Jest odszyfrowany w następujący sposób:

• Pierwsze litery wskazują rodzaj wsparcia;
• Liczby - wskazują długość produktu w decymetrach;
• Liczba za łącznikiem wskazuje obliczony moment zginający.

Na przykład stelaż żelbetowy CB 95-3:

• Stojak wibracyjny;
• Długość produktu: 96 decymetrów;
• Szacowany moment zginający - 3 ts * m.

W związku z tym żelbetowy słupek CB 95 - 2 ma te same parametry, ale jego obliczony moment zginający wynosi 2 3 tf * m.

Funkcje instalacji

Krótkie instrukcje instalacji dla wsporników są następujące:

• Prace rozpoczyna się od ułożenia części podpór wzdłuż trasy, w celu późniejszego montażu.
• Następnie wykopali cylindryczne rowy, w miejscach instalacji regałów.

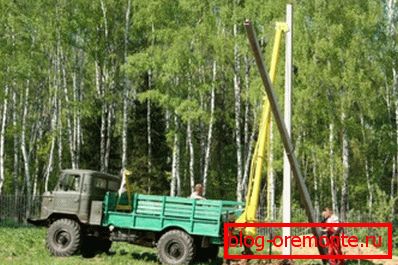

• Następnie zmontowane konstrukcje są podnoszone za pomocą dźwigu do pozycji projektowej i instalowane w przygotowanych wykopach. W glebach o nieznacznej nośności wytrzymałość instalacji uzyskuje się poprzez mocowanie podpór z poprzeczkami i instalowanie ich na specjalnych płytach.
• Następnie dół wypełniony jest piaskiem i żwirem.
• W przypadku montażu orurowania należy zainstalować płyty kotwowe w odległości projektowej od stojaków.

Zwróć uwagę! Podczas pracy z płytami betonowymi może być konieczne ich mechaniczne przetwarzanie. W tym przypadku narzędzia diamentowe są stosowane jako najbardziej efektywne. Na przykład wiercenie diamentowe otworów w betonie może być wymagane do montażu kotew lub cięcia betonu zbrojonego diamentowymi kołami.

Wniosek

Stojaki żelbetowe są wykorzystywane do budowy linii energetycznych o wszystkich poziomach napięcia. Ze względu na wiele zalet, ponad połowa linii energetycznych w naszym kraju jest budowana z ich wykorzystaniem.

Ponadto wraz z rozwojem technologii stale ulepszane są struktury i materiały podpór, dzięki czemu z czasem nie tracą na aktualności. Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
