Stosuje się na budowie betonowej stacji grzewczej

Całoroczna realizacja monolitycznych prac budowlanych pozwala na oddanie budynku na czas. Dlatego twórcy tworzą nowe technologie i sprzęt, który pozwala nie przerywać pracy nawet podczas silnych mrozów. Przykładem jest betonowa stacja grzewcza KTPTO 80, dzięki której nie zamarza i zachowuje swoje właściwości.

Podobne urządzenia różnią się prostotą konstrukcji i łatwością w czasie pracy. Ich użycie pozwala znacznie przyspieszyć proces. Oprócz nowych można używać i b po naprawie.

Istota tej metody jest prosta - w samej masie betonu następuje konwersja energii elektrycznej w ciepło, co prowadzi do jej ogrzewania. Szybkość procesu i jego maksymalna temperatura zależą bezpośrednio od mocy urządzeń. Na przykład ta ostatnia może zostać podniesiona do 100⁰C.

Wskazówka: jeśli chcesz zdemontować betonowe konstrukcje, najlepszym rozwiązaniem jest cięcie zbrojonego betonu za pomocą diamentowych kółek.

Zasada urządzenia

Gdy temperatura otoczenia spadnie poniżej + 4⁰C, do pracy z betonowymi rozwiązaniami wymaga dodatkowego ogrzewania. Obecnie istnieje wiele sposobów pracy z materiałem w zimie.

Te metody obejmują na przykład:

• ogrzewanie na podczerwień;
• izolacja szalunków.

Wszystkie są jednak dość drogie. Dlatego też ogrzewanie przewodów grzejnych z betonu z transformatora można nazwać najbardziej ekonomicznym i wydajnym.

Działania takiego mechanizmu są dość proste:

1. Sam transformator i przewody są wymagane do działania, a ich długość jest wybierana dla każdego obiektu osobno.
2. Te ostatnie, z jednej strony, łączą się z ramą wzmacniającą, az drugiej strony są doprowadzane do podstacji w celu ogrzania betonu.
3. Przy przepływie prądu przez przewody ich temperatura może wzrosnąć do +80⁰C.
4. Następnie ciepło uwalniane podczas ogrzewania rozkłada się na całą objętość mieszanki betonowej.. W rezultacie może ogrzać się w zimie do temperatury + 40-50⁰C.

Najbardziej efektywne w tym procesie są druty, grubość drutu stalowego wynosi 1,2 lub 3 mm. Jednocześnie istnieje osobna grupa specjalnie stworzona do ogrzewania mieszanek betonowych (PNSV-1,2).

Przy obliczaniu wymaganej liczby przewodów należy pamiętać, że na 1 m³ mieszanka zajmuje około 60 m, cena zależy od przekroju i liczby przeżytych.

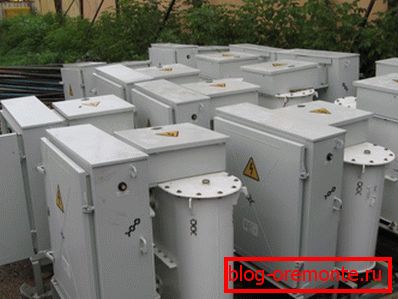

Do takich celów stosuje się te typy transformatorów:

• KTP-OB (20.60 i 160);
• KTPTO-80.

Jedno z takich urządzeń może podgrzewać betonową mieszankę o objętości 20-30 metrów sześciennych.

Wskazówka: przewody muszą być umieszczone w masie betonu, w przeciwnym razie mogą się po prostu wypalić.

Wymagania przed procesem ogrzewania

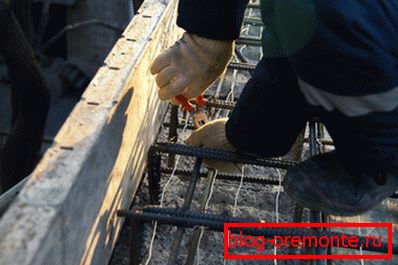

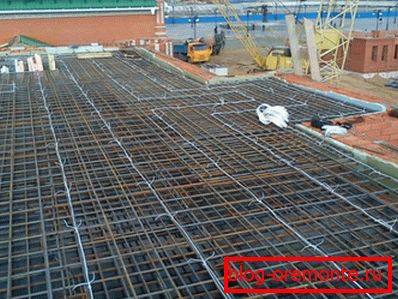

Drut do podgrzewania masy betonowej umieszcza się własnymi rękami na ramie zbrojenia, a także między nimi, zaraz po ułożeniu w szalunku. W tym samym czasie nie zaleca się rozciągania drutów (dowiedz się tutaj, jak beton jest ogrzewany w zimie).

Wskazówka: instrukcja wymaga unikania kontaktu z szalunkiem i przekraczania granic mieszanki.

W przypadku przewodu wychodzącego z transformatora należy zapewnić izolację z tworzywa sztucznego. W tym samym czasie drut ten powinien być 2-3 razy grubszy niż ten stosowany w mieszance betonowej.

Wymagania podczas procesu ogrzewania

Cała praca z transformatorem musi być wykonywana przez specjalistów posiadających niezbędne doświadczenie. Podczas działania stacji nie można znaleźć nikogo oprócz montera.

Przed rozpoczęciem pracy wszyscy pracownicy, którzy będą pracować w bezpośrednim sąsiedztwie transformatora, muszą otrzymać instrukcje dotyczące bezpieczeństwa.

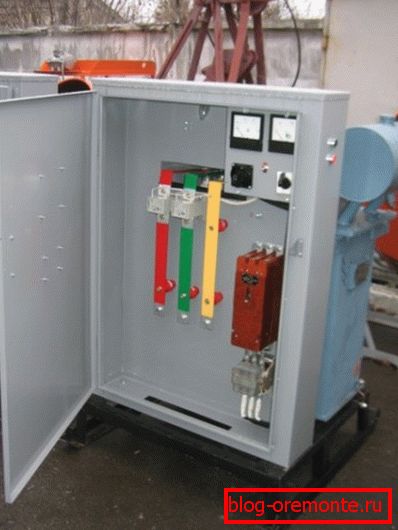

Przyjrzyjmy się bliżej cechom technicznym jednego z transformatorów używanych do ogrzewania betonu - KTPTO-80-11-U1:

1. Stacja do ogrzewania betonu KTPTO 80 wykorzystuje napięcie 380 V, przy częstotliwości 50 Hz i mocy 80 kVA.
2. To urządzenie zostało specjalnie zaprojektowane do użytku podczas budowy.
3. Posiada zainstalowaną funkcję, która umożliwia regulację temperatury w trybie automatycznym.
4. Ponadto betonowa stacja grzewcza może być używana przez krótki czas, a nie do głównego celu. Na przykład idealnie nadaje się jako źródło zasilania do tymczasowego oświetlenia, a także może służyć jako źródło prądu dla narzędzi budowlanych zasilanych ze źródeł trójfazowych o napięciu 42V.

Podstawą tej stacji jest transformator typu power - TMTO-80, który jest wyposażony w:

• ochronna obudowa;
• sanki;
• szafa sterownicza.

Do jego wyjść niezbędne jest podłączenie przewodów, które będą wykorzystywane do podgrzewania masy betonowej. Po czym są układane w całej objętości.

Po włączeniu transformatora przewód znajduje się pod wpływem napięcia, które jest wykorzystywane do ogrzewania. Dzięki dobremu nagrzewaniu, nawet przy niskich temperaturach otoczenia, beton utwardzi się równomiernie, bez tworzenia w jego strukturze kryształków lodu.

Wskazówka: do produkcji kanałów o grubości konstrukcji betonowych pomoże diamentowe wiercenie otworów w betonowych koronach profesjonalnych.

Charakterystyka techniczna urządzenia

Maksymalna moc transformatora wynosi 80 kVA, natomiast wartość napięcia po stronie WN wynosi 380V.

W trybie jałowym napięcie po stronie CH wynosi 55/65/75/85/95 V, a parametry elektryczne / prądowe na nim:

• wartość napięcia 55 / 65V wynosi 520A;
• o wartości 75/85 / 95V - 471A.

1. Nominalna wartość mocy na uzwojeniu niskiego napięcia wynosi 2,5 kVA;
2. Napięcie znamionowe po stronie niskiego napięcia wynosi 42V;
3. Wartość mocy znamionowej niezależnego źródła zasilania - 25 kVA;
4. Zakres temperatur ogrzewania - 20-100⁰C;
5. Wartości długości / szerokości / wysokości - 1,4 / 1,01 / 1,47 m;
6. Całkowita waga to 500 kg.

Wniosek

Использование специального оборудования для подогрева бетонной массы в зимний период позволяет добиться качественного ее застывания. Лучшим вариантом из многих считается сочетание нагревательных проводов с трансформаторной подстанцией. В данной статье был подробно рассмотрено оборудование – КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
