Szwy betonowe: pracownicy, kompensacyjne, kurczące się.

05-05-2018

Budowa

Niewiele osób wie, jakie są robocze połączenia betonowania. Albo dlaczego potrzebne są złącza kompresyjne i kompensacyjne w betonie i czy istnieją jakieś zasady dotyczące ich urządzenia w różnych przypadkach? Spróbujmy zrozumieć ten problem.

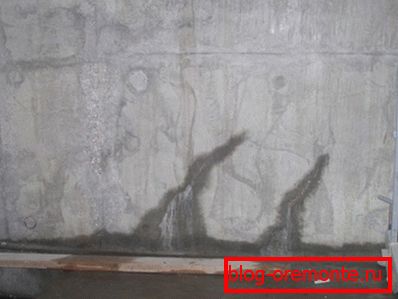

Jeden rodzaj szwów dzieli monolit na obszary o jasno określonych granicach.

Szwy robocze

Definicja

Praca (zimna, konstrukcja) to połączenie zestawu z nowym betonem wewnątrz struktury monolitycznej.

Uwaga: zimny szew jest zjawiskiem ujemnym, ponieważ zmniejsza ostateczną wytrzymałość monolitu. Idealnym przypadkiem jest, gdy cała objętość szalunku zostaje wypełniona jednym ruchem. Jednak ze względów technologicznych, finansowych lub organizacyjnych nie zawsze jest to możliwe.

Kompromisowe rozwiązanie w celu uniknięcia spadku wytrzymałości - wypełnianie warstw za warstwą szalunku, w którym nowa warstwa jest układana przed starą warstwą.

Reguły urządzenia

Co zrobić, jeśli betonowanie nadal wymaga znacznych przerw? Jak zrobić jak najmocniej, jak to możliwe, na przykład, szwy robocze podczas betonowania fundamentu?

Zgodnie z SNiP nr 3.03.01-87, w tym przypadku warto przestrzegać szeregu prostych zasad.

Przede wszystkim: jeśli beton uda się złapać, dalsze prace nad betonowaniem wykonuje się dopiero wtedy, gdy osiągnie wytrzymałość co najmniej 1,5 MPa (150 kgf / cm2).
Powierzchnia starego betonu przed wznowieniem pracy musiała zostać oczyszczona z folii cementowych. Prace można wykonywać własnymi rękami (metalową szczotką lub narzędziem ręcznym) lub przy użyciu technologii piaskowania.
Aby uzyskać lepszą przyczepność, zaleca się stosowanie podkładów, klejów lub bitumów.

Z podstawą wymyśloną. Czy są jakieś subtelności w szwy urządzenia bardziej złożone struktury?

Budowa	Wymagania
Kolumny	Szew znajduje się w dolnej części dźwigara, belek lub górnej części fundamentu.
Belki, zalane wraz z nakładaniem	Szew znajduje się 2 do 3 centymetrów poniżej dolnej powierzchni płyty podłogowej.
Płyty dowolnego rodzaju (w tym podłogi)	Szew jest równoległy do mniejszej z sekcji płyty.

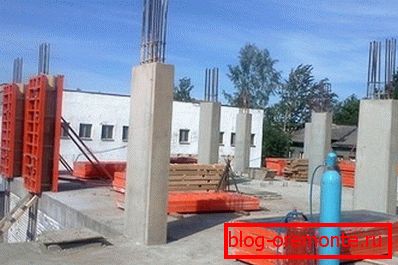

Szwy robocze będą znajdować się w dolnej części belek nośnych.

Kompensacja

Kompensacja швы в бетоне, как несложно догадаться по их названию, предназначены для компенсации теплового расширения и прочих воздействий, способных привести к появлению трещин. Они полностью рассекают бетонную конструкцию (включая армирование), фактически разделяя ее на несколько независимых монолитов.

Są potrzebne:

O długości monolitycznej konstrukcji powyżej 50 metrów.

Co ciekawe, brytyjska encyklopedia konkretnego pracownika jest prawodawcą w zakresie maksymalnej wielkości monolitu. Jednak na Wyspach Brytyjskich klimat jest znacznie cieplejszy niż w Rosji, a zatem maksymalna ekspansja termiczna jest mniejsza. Mając to na uwadze, rozsądniej byłoby trzymać się co najmniej połowy rozmiaru.

Wzdłuż obwodu monolitycznej podłogi (celem jest zapobieganie skurczowi ścian i podłożu, aby spowodować pękanie jego powierzchni).
Wokół kolumn, w oparciu o ściółkę lub zagęszczoną glebę.

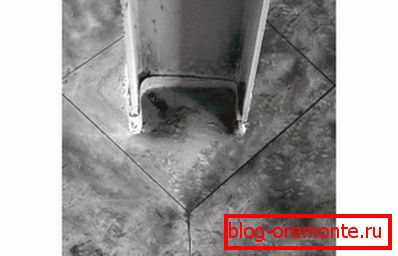

Zdjęcie wyraźnie pokazuje szew wokół elementu nośnego metalowej konstrukcji.

I w tym przypadku oczywiście istnieje kilka zasad.

Szwy termiczne w betonie muszą mieć szerokość co najmniej 6 milimetrów. Instrukcja związana jest z rozszerzalnością temperatury materiału: przy mniejszej szerokości może po prostu nie wystarczyć do podgrzania.
Wokół kolumn otaczających ich szwy mogą być zarówno kwadratowe, jak i okrągłe. Kwadrat rozwija się w stosunku do kolumny o 45 stopni (tak, że naprzeciwko rogu kolumny jest prosty).

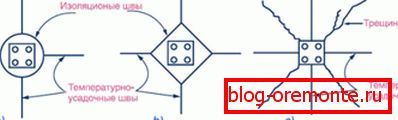

Na pierwszych dwóch rysunkach kolumny są poprawnie izolowane. Przy trzeciej izolacji kolumny z jastrychu nie wykonuje się. Koszt błędu to pęknięcie w monolicie.

Powstałe wnęki muszą być wypełnione szczeliwem lub innym materiałem izolacyjnym. Gromadzenie się wody, brudu i mikroorganizmów doprowadzi do przyspieszonego niszczenia betonu.

Skurcz

Skurcz швы в бетонных полах призваны компенсировать неравномерность высыхания стяжки после ее заливки. Дело в том, что толстый слой бетона сохнет не сразу по всей толщине; верхний слой дает более сильную усадку, в результате чего стяжка пытается деформироваться. Благодаря принудительному делению поверхности на сравнительно небольшие по площади элементы трещины либо не образуются вовсе, либо образуются по уже намеченным линиям (читайте также статью «Армированный бетон: особенности изготовления»).

Reguły?

Są tutaj:

Mapa (fragment jastrychu ograniczonego szwem termokurczliwym) ma kształt kwadratu lub prostokąta o współczynniku kształtu nie większym niż 1: 1,5..
Linie muszą być proste, bez zgięć i rozgałęzień.. W przeciwnym razie istnieje szansa na uzyskanie pęknięcia w dowolnej lokalizacji, a nie wzdłuż zaznaczonej linii.
W przypadku pomieszczeń wewnętrznych maksymalny rozmiar sektora, ograniczony szwami, wynosi 6x6 metrów. Betonowe dziedzińce o znacznie wyższej temperaturze delta i odpowiednio duże wahania wymiarów liniowych są podzielone na sektory nie większe niż 3 x 3 metry. Betonowa ścieżka dzieli się wzdłużnym szwem o szerokości 3,6 m.

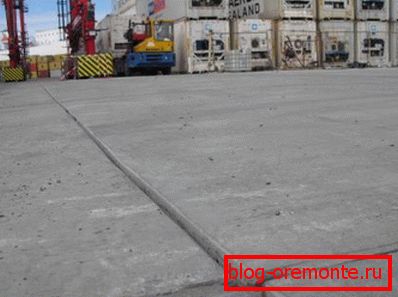

Platforma betonowa jest podzielona na sekcje kwadratowe.

Sekcje w kształcie litery L podłogi są rozcięte na kwadraty i / lub prostokąty.
Głębokość szwów powinna wynosić 1/4 - 1/3 grubości krawata.

Technologia

Zajmowaliśmy się technologią pracujących stawów, ale nie dotykaliśmy metod wykonywania kompensacyjnych i kurczliwych.

W rzeczywistości istnieją tylko dwie metody.

Zasada	Opis
Zakładka	Podczas wlewania jastrychu lub monolitu jest on podzielony na sektory z deskami, listwami, plastikową wyściółką lub kawałkami szkła. Po związaniu betonu, elementy oddzielające go można usunąć lub pozostawić - wszystko zależy od ich materiału.
Cięcie	Beton jest przycinany do żądanej głębokości za pomocą zwykłej szlifierki z tarczą ścierną. Jednak cięcie betonu zbrojonego kręgami diamentowymi jest znacznie wygodniejsze - choćby dlatego, że nie trzeba zmieniać koła, aby przejść przez zbrojenie.

Jest to użyteczne: jeśli to konieczne, aby dziura dla komunikacji była równie wygodna i praktyczna, będzie to wiercenie otworów w betonie. Diamentowa korona nie wymaga użycia trybu perkusyjnego; w rezultacie brzegi otworu pozostają doskonałe.

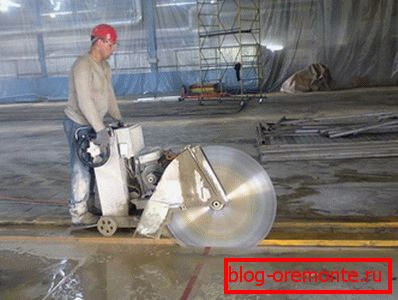

Cięcie szwem termokurczliwym za pomocą piły diamentowej.

Wniosek

Надеемся, что предложенная информация будет полезной читателю при ремонте или строительстве (см.также статью «Цветной бетон – все, что нужно знать о данной группе материалов»).

Film w tym artykule tradycyjnie zawiera dodatkowe materiały tematyczne. Sukcesy!
