Tace żelbetowe: charakterystyka, rodzaje, zastosowanie

Zsyp żelbetowy jest prefabrykowanym elementem budowlanym wykonanym z betonu zbrojonego i przeznaczonym do budowy różnych konstrukcji technicznych: kanałów komunikacyjnych i wodnych, rynien kanalizacji burzowej, systemów odwadniających, sieci ciepłowniczych oraz różnych elementów komunikacji podziemnej i powierzchniowej. Powiemy Ci, jakie rodzaje i rozmiary tac żelbetowych istnieją, jakie są ich cechy i zakres.

Główna charakterystyka tacek

Rozmiary i kształt

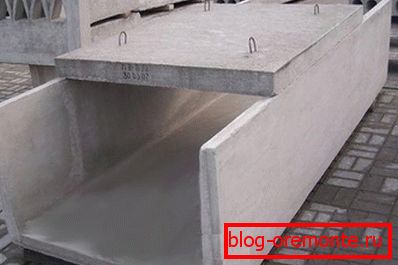

Aby zrozumieć, jakie są tace zbrojonego betonu, powinieneś je szczegółowo rozważyć. Jeśli nie weźmiesz pod uwagę niuansów, to możemy powiedzieć, że produkty te mają przekrój w kształcie litery U i przypominają rynny.

W takim przypadku przekrój geometryczny może być prostokątny lub trapezoidalny, trójkątny, eliptyczny lub paraboliczny. Do różnych celów stosuje się jedną lub drugą postać, w zależności od zadań, np. Tace przepustowe z betonu żelbetowego o przekroju prostokątnym są stosowane w systemach odwadniających i trójkątne - dla kanałów burzowych wzdłuż autostrad.

Również na tace wytwarzają specjalne zakładki. Są to płyty żelbetowe lub metalowe, które służą do ochrony komunikacji przed wnikaniem niepożądanych substancji i przedmiotów, a także do zapobiegania zatykaniu kanałów odwadniających i kanałów odwadniających.

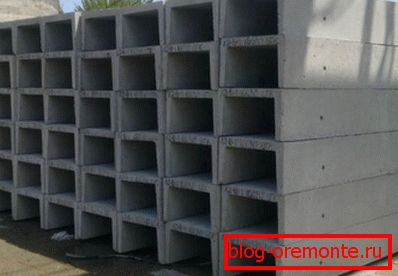

Rozmiary tac mogą się różnić. W zależności od przeznaczenia i marki produktu, ich długość, szerokość, grubość ścianki, wysokość i odpowiednio objętość mogą się różnić. Długość i szerokość może wynosić od 25 - 50 cm do trzech do sześciu metrów, wysokość - od 6 do 160 cm, waga - od 25 kg do 3 i więcej ton.

  Zwróć uwagę! Według GOST do produkcji wyrobów betonowych, produkty mogą mieć zarówno standardowe rozmiary, jak i rzadsze wartości ułamkowe. Sposób mocowania tacy do kabli podnoszących lub kołków może również się różnić.

Skład i właściwości

Jak już wspomniano, tace są wykonane z betonu zbrojonego. Według GOST 23009-78 do produkcji konkretnych danych należy stosować cement betonowy na bazie cementu portlandzkiego M400 i wyżej. Beton musi być ciężki, gęsty, wykonany na gęstych kruszywach i mieć klasę nie niższą niż M300.

W procesie produkcyjnym wykorzystującym technologię formowania wtryskowego lub wibracyjnego. Metody te pozwalają na wytworzenie materiału o wysokiej wytrzymałości, dostatecznie dokładnej geometrii, dobrej wodoodporności i odporności na mróz, ponieważ zagęszczenie betonu znacznie poprawia jego jakość.

Jako wzmocnienie stosuje się stal klasy I-III, a także BP-I, a średnicę przekroju należy przyjąć nie mniej niż 6 mm z podłużnym i nie mniejszym niż 5 mm ze zbrojeniem poprzecznym. Produkcja tacek jest regulowana dokumentami regulacyjnymi, z których najważniejszym jest GOST 21509-85, instrukcja nie oznacza samodzielnego wykonania.

  Zwróć uwagę! Zastosowane materiały i technologie pozwalają nam nazwać te produkty wysokowytrzymałymi, wodoszczelnymi i mrozoodpornymi elementami sieci inżynieryjnych, hydrotechniki i konstrukcji budowlanych.

Odmiany i cel

Na początek należy powiedzieć, że CBL dzieli się na trzy główne grupy:

1. Drenażowe tace betonowe. Wykorzystywane do budowy systemów odwadniających, kanalizacyjnych i kolektorowych, a także do montażu różnych elementów konstrukcji hydraulicznych i systemów odprowadzania wody z tras transportowych;

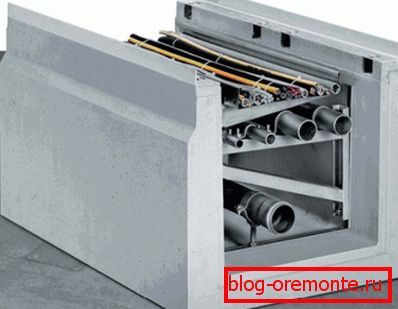

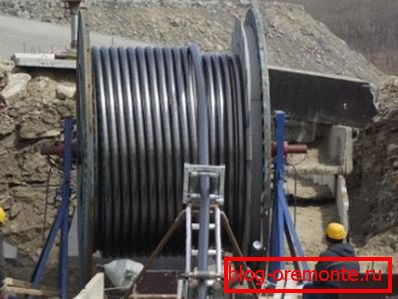

2. Korytka kablowe. Przeznaczony do instalacji kanałów kablowych, układania mediów, ochrony opon i różnych elektrycznych, komunikacyjnych, sieci informacyjnych i kanałów komunikacyjnych;
3. Tace betonowe do ogrzewania sieci. Stosuje się do ochrony rur parą i gorącą wodą przed kontaktem ze stopionym i podziemnym strumieniem, osadami, glebą i agresywnymi chemikaliami. Różnią się zwiększoną wytrzymałością i odpornością na niszczące wpływy środowiska.

Ponadto istnieje klasyfikacja według celu:

• Droga. Służy do zbierania i odprowadzania wody z autostrad, chodników dla pieszych, miejskich jezdni i parkingów;
• Kolej. Istnieją interpeductal i interdushpalnye (MPL i MSL), przeznaczone do odprowadzania wody z kolei;
• Drenaż. Wykorzystywane do budowy kanałów burzowych, a także do odprowadzania wody z fundamentów i cokołów budynków, przenoszenia i odprowadzania do wyznaczonych obszarów;
• Drenaż. Służą do odprowadzania wody z gospodarstw domowych i działek rolnych, organizowania zbiórki i usuwania wód burzowych i roztopowych, odprowadzania wody z wałów, skarp, mostów itp. Jest tu osobny typ - tace teleskopowe, które służą do odprowadzania płynów z wałów i zboczy, w tym na autostradach i autostradach;
• Deszcz. Są one niewielkie i służą do budowy rynien w celu zbierania wody w obszarach, wokół domów, wzdłuż dróg i ulic, chodników itp. Stanowią integralną część kanałów burzowych i systemów ulepszania terytoriów;
• Kabel. Jak już wspomniano, wykorzystywane do instalacji sieci inżynieryjnych;
• Ciepło. Chronią rury przed korozją, naciskiem gleby, przesuwaniem się ziemi, jak również przed kontaktem ze środowiskiem zewnętrznym i utratą ciepła.

Cena produktów zależy od ich wielkości, przeznaczenia, rodzaju i kształtu. Może wahać się od kilkuset do kilku tysięcy rubli za sztukę.

  Zwróć uwagę! Dla wygody produkują dodatkowe elementy, które są przeznaczone do wyboru długości kanału, w przeciwnym razie konieczne będzie przecięcie betonu zbrojonego diamentowymi okręgami. Ponadto, części mogą mieć różne otwory technologiczne w ścianach lub dnie, co pozwala na niewykorzystywanie wiercenia otworów diamentowych w betonie podczas instalacji.

Wniosek

Tace i produkty kablowe z przepływem wody są niezbędnymi elementami systemów odwadniających i odwadniających, kanalizacji burzowej i ulicznej, systemów dostarczania ciepłej wody i mediów. Zastosowanie tych produktów obniża koszty budowy wymienionych obiektów i przyspiesza ich instalację.

Film wideo w tym artykule pomoże ci lepiej zrozumieć funkcje JBL.
