Tmo do ogrzewania betonu: przeznaczenie, cechy, wyposażenie

Ogrzewanie betonu TMO to technologia, która umożliwia układanie i odlewanie betonu towarowego w monolitycznej konstrukcji w ujemnych temperaturach bez zakłócania procesu technologicznego, zapewniając materiałowi normalne warunki dojrzewania i hartowania. Chcemy powiedzieć o celu i charakterystyce urządzeń do ogrzewania transformatora z betonu.

Ogrzewanie betonu

Cel

Beton jest sztucznym kamieniem, otrzymanym po utwardzeniu specjalnie dobranego rozwiązania spoiw i kruszyw, zamkniętych wodą. Proces utwardzania zapewnia reakcja hydratacji cementu, która wymaga cementu portlandzkiego i wody w stanie ciekłym.

Mimo odpowiedniego planowania i poważnej organizacji prac budowlanych nie można uniknąć pracy w zimie. W rezultacie istnieje potrzeba układania betonowych lub odlewniczych konstrukcji monolitycznych w ujemnych temperaturach, a to wymaga pewnego podejścia do pracy i specjalnej technologii układania.

Jak można się domyślić, kiedy temperatura powietrza spadnie poniżej zera stopni Celsjusza, woda w roztworze betonowym zaczyna zamarzać i krystalizować, co powoduje, że reakcja hydratacji ustaje z powodu braku płynu. W rezultacie beton nie zyskuje mocy konstrukcyjnej i nie może wykonywać swoich zadań.

  Zwróć uwagę! Istnieje opinia, że ​​po rozmrożeniu beton nadal zyskuje na sile i dojrzewa, jakby nic się nie stało. Jednak tak nie jest: materiał nie będzie w stanie uzyskać obliczonej siły i będzie jeszcze gorszy pod każdym względem.

Jedynym sposobem, aby zapobiec zamarzaniu wody w roztworze, jest ogrzanie go. Pozwala to materiałowi uzyskać główną wytrzymałość w okresie, w którym prawie cała woda reaguje na uwodnienie cementu i praktycznie nie ma wolnej cieczy w betonie.

  Zwróć uwagę! Ogrzewanie betonu pozwala przyspieszyć czas budowy, optymalnie organizować jego etapy, obniżyć koszty prostego sprzętu i sezonowy niedobór materiałów i robocizny.

Sposoby

Istnieją różne sposoby podgrzewania betonu do układania zimowego i odlewania.

Takie technologie są używane z różną częstotliwością:

• Budowa schronów, teplushk, nadbudówek i innych konstrukcji, które uniemożliwiają bezpośredni kontakt obszaru roboczego z zimnym powietrzem. Często używane w połączeniu z grzejnikami do zasilania elektrycznego, paliw stałych, oleju napędowego lub gazu. Odnosi się do kosztownych i nieskutecznych metod, nieodpowiednich dla obiektów o dużej skali;
• Użyj ogrzewanego szalunku. Zakłada obecność specjalnych urządzeń do budowy szalunku z elementami grzewczymi, a także kompleks przewodów połączeniowych i zasilających, transformatorów i systemów automatyki do sterowania i ochrony instalacji. Nadaje się do małych konstrukcji, ścian i innych standardowych elementów;
• Ogrzewanie betonu elektrodą. W oparciu o efekt cieplny charakterystyczny dla przejścia prądu elektrycznego przez przewodnik o rezystancji, jedynym rozwiązaniem jest tutaj samo rozwiązanie. Charakteryzuje się niską wydajnością i wysokimi kosztami energii, nadaje się do wylewania pionowych ścian, przepon i kolumn;
• Ogrzewanie betonu с помощью провода ПНСВ (1, 2). Wewnątrz szalunku umieszczony jest specjalny drut, który nagrzewa się, gdy przepływa przez niego prąd elektryczny. Ogrzewanie betonu za pomocą TMO i drutów charakteryzuje się dość wysoką wydajnością i niskim zużyciem energii, nadaje się do różnych, w tym masywnych i niestandardowych konstrukcji, charakteryzuje się złożonym przygotowaniem;

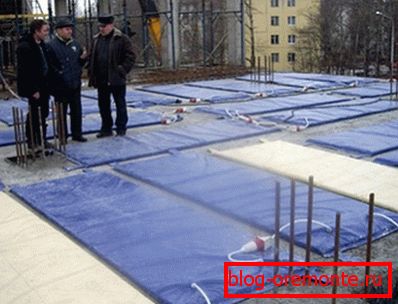

• Ogrzewanie na podczerwień. Tutaj rozwiązanie jest ogrzewane specjalnymi matami promieniującymi, jednak istnieje problem odparowania wody. Metoda jest odpowiednia dla płyt i małych poziomych i cienkościennych struktur;
• Ogrzewanie indukcyjne. W oparciu o zjawisko indukcji elektromagnetycznej: cewka z przewodnikiem tworzy naprzemienne pole elektromagnetyczne, które indukuje prąd w klatce wzmacniającej konstrukcji, w wyniku czego się nagrzewa. Różni się drogim sprzętem i złożonym obliczeniem liczby zwojów i efektu cieplnego.

Zwróć uwagę! Analiza wszystkich metod zwiększania temperatury roztworu pozwala wybrać ogrzewanie za pomocą drutów jako najbardziej wszechstronny i skuteczny, odpowiedni dla konstrukcji o różnych rozmiarach i kształtach i odpowiedni do pracy z dużymi objętościami betonu.

Następnie rozważamy główne źródło zasilania dla elektrycznych systemów grzewczych dla betonu - transformatory i stacje, które przekształcają napięcie sieci na dopuszczalne wartości, a także zasilają i regulują prąd roboczy w obiekcie.

Sprzęt

Do realizacji ogrzewania elektrycznego wymagane jest specjalne wyposażenie. Oprócz przewodów grzejnych lub elektrod, potrzebne będzie źródło zasilania o określonych parametrach prądu i napięcia na wyjściu.

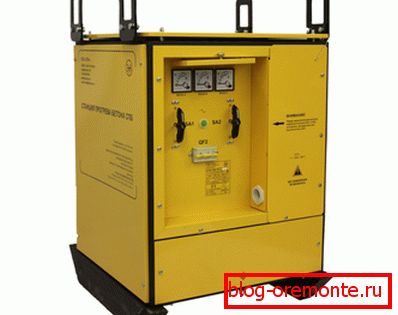

Najbardziej powszechnym rodzajem wyposażenia jest stacja KTPTO-80 na transformatorze mocy TMTO-80 / 0.38 U-3. Jest to chłodzony elektrycznie transformator obniżający z chłodzeniem olejem i trójciągowym uzwojeniem trójfazowym o mocy 80 kW.

Napięcie wyjściowe (LV) wynosi 42 V, napięcie wejściowe (HV) wynosi 380 V. Częstotliwość prądu zasilającego wynosi 50 Hz, wymagany jest trójfazowy zasilacz o mocy znamionowej 2,5 kVA. Po stronie SN dostępne są takie stopnie napięcia na biegu jałowym - 55 V, 65 V, 75 V, 85 V i 95 V.

Moc uzwojenia transformatora mocy od strony NN wynosi 2,5 kVA, prąd po stronie SN przy napięciu 55 - 65 V - 520 A, przy napięciu 75 - 85 - 95 V - 471 A.

W trybie automatycznym można regulować temperaturę ogrzewania elektrycznego w zakresie 20 - 100 stopni Celsjusza. Moc 80 kW pozwala na ogrzanie do 90 m3 betonu.

Stacja wyposażona jest w transformator mocy w obudowie, skrzynkę ochronną z drzwiami, które ułatwiają kontrolę i naprawę urządzeń, moduł sterujący i zabezpieczający z pracy awaryjnej, wsporniki, sanki lub ramę do transportu sprzętu. Waga transformatora wynosi 665 kg, wymiary - 147 x 140 x 101 mm.

Cena sprzętu waha się od 90 do 120 tysięcy rubli, czynsz wynosi około 10% kosztów dziennie. Podłączenie stacji i włączenie jej do pracy z ładunkiem jest wykonywane przez profesjonalnego inżyniera elektryka, niepożądane jest samodzielne wykonanie, co więcej, jest zabronione przez przepisy budowlane i techniki bezpieczeństwa. Energetyka powinna mieć standardową tolerancję 1000 V.

Zwróć uwagę! Stacja może służyć jako źródło zasilania elektronarzędzi o napięciu 42 V i do oświetlania obiektu. Nie wykonuje się cięcia betonu zbrojonego diamentowymi kołami i wiercenia otworów w betonie przy takim napięciu.

Wniosek

Sprzęt для трансформаторного прогрева бетонного раствора во время зимней укладки позволяет значительно ускорить строительство и оптимизировать организационные процессы относительно сезонов и времен года.

Film wideo w tym artykule pokazuje urządzenie w działaniu i pomaga zrozumieć jego użycie.
