Urządzenie studni z betonowych pierścieni: cechy i etapy

Budowanie studni z betonowych pierścieni własnymi rękami jest powszechną praktyką, ponieważ ta metoda jest uważana za najprostszą i najbezpieczniejszą. Nowoczesne produkty betonowe pozwalają przyspieszyć i uprościć wiele procesów, a budowa studni nie jest wyjątkiem. Poinformujemy, jak zbudować studnię z betonowymi pierścieniami na twojej stronie.

Studnia z żelbetowych pierścieni

Cechy odwiertów urządzenia

Przed przystąpieniem do budowy powinniśmy powtórzyć podstawy teoretyczne. Przede wszystkim rozważymy urządzenie odwiertu z betonowych pierścieni.

Ta struktura hydrauliczna służy do gromadzenia, gromadzenia i magazynowania wody pitnej znajdującej się w warstwach wodonośnych gleby. Aby dotrzeć do warstwy wodonośnej z wodą pitną, należy zanurzyć się w gruncie na głębokość od kilku do kilkudziesięciu metrów, w zależności od cech geologicznych tego obszaru.

Innymi słowy, musimy wykopać ziemię na znaczną głębokość, zorganizować system filtrowania wody z zanieczyszczeń, gliny, cząstek pyłu, gleby i innych zanieczyszczeń, a także zbudować zbiornik do gromadzenia i przechowywania oczyszczonej cieczy. Ponadto konieczne jest zapewnienie stabilności wykopanego otworu, to znaczy zabezpieczenie go przed osunięciami ziemi i osuwaniem ziemi.

Wreszcie, musimy chronić nasz zbiornik przed opadami atmosferycznymi, ściekami, różnymi emisjami wody z branż nieodpowiednich do picia warstw wodonośnych, a także ściekami ze ścieków.

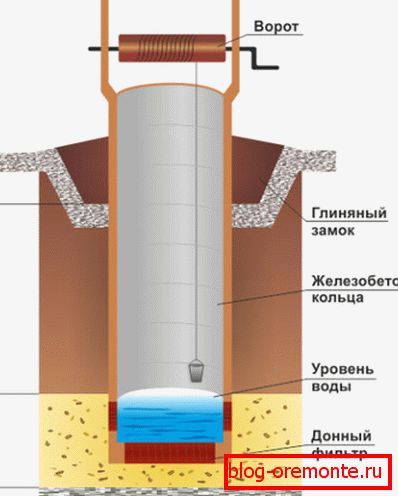

Wszystkie te cele można osiągnąć, tworząc dość prostą strukturę, która składa się z trzech głównych części:

1. Wellhead. Jest to nadziemna górna część konstrukcji, która służy do ułatwienia podnoszenia wody z głębokości, a także do ochrony ujścia przed wnikaniem osadów i ścieków. Zawiera podnoszoną bramę, dach lub szopę, ślepy obszar, gliniany zamek i różne udogodnienia - ławki, stoły, drzwi, zapasowe wiadra;
2. Wał kopalni. Jest to podziemna przestrzeń między czubkiem a dolną częścią, gdzie gromadzi się woda, przez którą woda jest podnoszona i transportowana do konsumenta. Składa się z obudowy, która chroni kopalnię przed obsunięciami ziemi, a także nie pozwala przeniknąć niepożądanemu płynowi i zanieczyszcza dopływ wody pitnej;
3. Część poboru wody. Jest to ten sam zbiornik, w którym gromadzi się woda i jest magazynowany, a także jej filtracja i sedymentacja. Składa się z dolnej części obudowy, dolnego filtra, czasami ma dodatkową miskę, aby zwiększyć objętość zapasów.

Zwróć uwagę! Wszystkie trzy części projektu są równie niezbędne, dlatego są budowane ze szczególną odpowiedzialnością i troską. Jakość wody pitnej będzie zależeć od poziomu wykonanej pracy i użytych materiałów, a zatem od twojego zdrowia.

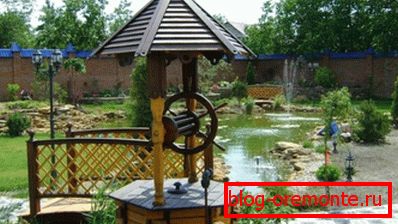

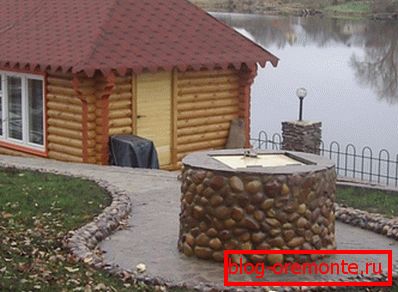

Czapkę zdobi zazwyczaj drewno, kamień, tynk i inne materiały. Nad korpusem umieszcza się baldachim w kształcie czterospadowego lub zwykłego dachu na stojakach, do którego mocowana jest cylindryczna brama z uchwytem. Zamek gliniany i ślepy obszar do odwracania wody deszczowej są wykonywane wokół zewnętrznej ściany czubka.

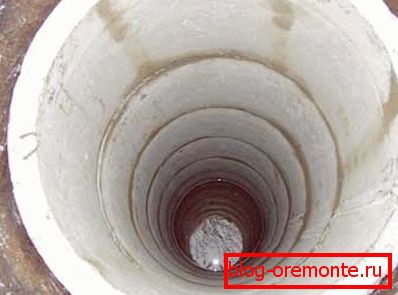

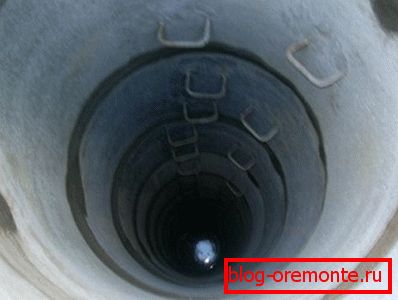

Lufa szybu jest koniecznie wzmocniona strukturą zwaną osłoną. Jest to pionowa konstrukcja o cylindrycznym lub prostokątnym kształcie, która nie pozwala na zwiotczenie lub upadek ścian tułowia, a także blokuje niechciane warstwy wodonośne. Do budowy obudowy używane domy z bali, cegły, kamień, beton, pierścienie żelbetowe do studni i inne materiały.

Częścią wlotu wody jest jeden lub kilka dolnych pierścieni lub dolna część obudowy, która znajduje się poniżej maksymalnego statycznego poziomu wody i jest wykorzystywana do przyjmowania i magazynowania wilgoci pochodzącej z ziemi. Pamiętaj, aby mieć filtr w postaci warstwy piasku i pokruszonego kamienia na dole lub w postaci perforacji w ścianach konstrukcji obudowy.

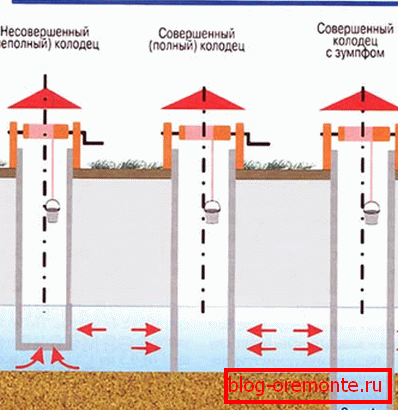

Część odbiorcza składa się z trzech rodzajów:

1. Niedoskonałość (niekompletna) jest najprostszą konstrukcją, w której obudowa nie osiąga nieprzepuszczalnej struktury podstawowej, a woda wchodzi do zbiornika od dołu. Różni się jednak w mniejszych zasobach wody, jednak dla jednej rodziny z gospodarstwem zależnym tej wielkości, z reguły wystarczy;
2. Idealny (kompletny) to bardziej złożona konstrukcja, w której obudowa opiera się o wodoodporną formację. W tym przypadku objętość części magazynowej jest zwiększona, a woda przepływa przez ścianki kolumny, w której wykonywana jest perforacja dla tych celów. Instalacja komplikuje wiercenie otworów w betonie i konieczność zagłębienia się w warstwę wodonośną;
3. Idealny z miską. Różni się od poprzedniej obecnością wgłębienia w wodoodpornej skale o 1 - 1,5 metra, aby zwiększyć objętość zmagazynowanej wody. Jest to najbardziej złożony typ ujęcia wody ze studni, ponieważ obejmuje on rozwój twardej skały, przejście warstwy wodonośnej i jest stosowany w przypadkach zwiększonej intensywności poboru i zużycia wody.

Zwróć uwagę! Dla gospodarstw domowych i zwykłych potrzeb domowych z jednej rodziny od 4 do 5 osób jest raczej niedoskonała studnia bez miski i depresji, ponadto, ten rodzaj struktury jest prostszy w projektowaniu i lepiej nadaje się do samodzielnego wykonania.

Wybór materiałów

Do budowy studni do picia konieczne jest dobranie materiałów o wysokiej jakości do obudowy szybu. Potrzebujemy konkretnych towarów z hydrotechniki lub wysokiej jakości betonu o dużej gęstości nasypowej, innymi słowy betonu ciężkiego.

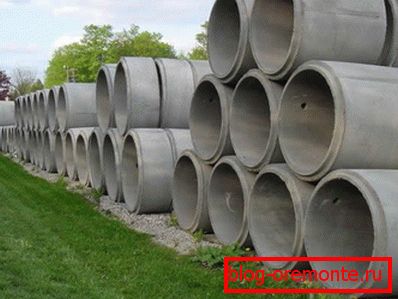

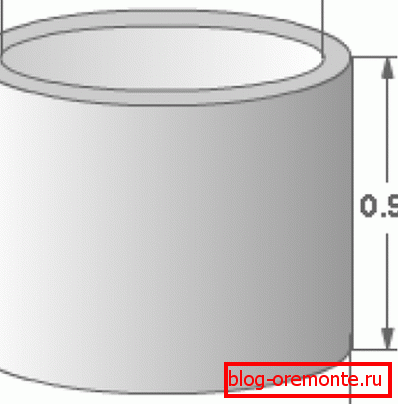

Z reguły pierścienie ścienne wykonane zgodnie z GOST 8020-90 odpowiadają takim wymaganiom. Najwygodniejszy i akceptowalny pod względem wielkości i wagi produktu z oznaczeniem COP 10-9, gdzie litery oznaczają skrót słowa "pierścień ścienny", a cyfry oznaczają wymiary części w decymetrach, pierwsza liczba określająca wewnętrzną średnicę pierścienia, a druga - wysokość.

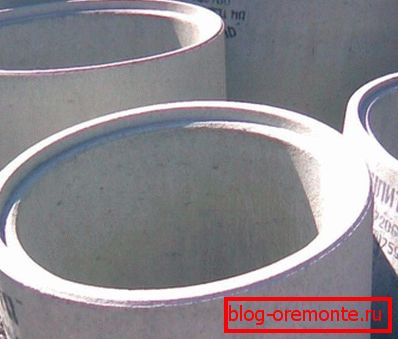

Grubość ścianki COP 10-9 wynosi 160 mm, a objętość jest w przybliżeniu równa 700 litrów. Końce produktu mogą być gładkie i mogą mieć zamek w kształcie kołnierza. Również na końcach znajdują się pierścienie montażowe, do których można podnosić i przesuwać produkt.

Zwróć uwagę! Cena pierścionków z zamkami jest nieco wyższa, podczas gdy istnieją różne opinie na temat ich konieczności i korzyści: niektórzy eksperci wątpią w zdolność takiego zamka do wytrzymania obciążenia wielotonowego wynikającego z podnoszenia lub przesuwania gleby.

Należy również pamiętać, że zamki niskiej jakości komplikują instalację, może być konieczne przecięcie żelbetu za pomocą kółek diamentowych i innego przetwarzania niezgodnych części.

Budowa dobrze

Dla tych, którzy chcą zbudować dobrze niezależnie, opracowaliśmy instrukcję krok po kroku:

1. W wybranej lokalizacji wykopują okrągły otwór o głębokości 1,5 metra i średnicy 1,3-1,5 metra. Dno wykopu jest wyrównane i oczyszczone z ziemi;

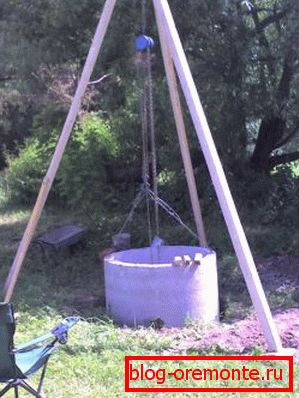

1. Statyw z podnośnikiem lub wyciągarką jest zainstalowany nad otworem, do końca którego zawieszone są liny z czterema hakami;

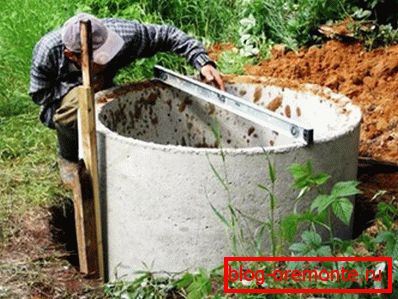

1. Pierścień zwinięty jest do krawędzi dołu i zaczepiony do haków za pomocą pierścieni mocujących, uniesiony i opuszczony do dołu. Zaleca się ustawienie go poziomo. Drugi pierścień jest natychmiast umieszczany na nim, po kolbie jest rozmazany zaprawą cementową;

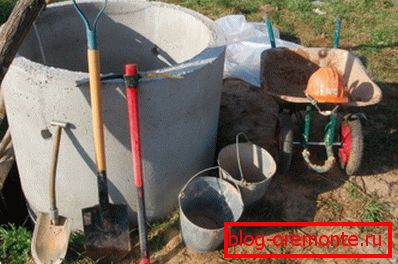

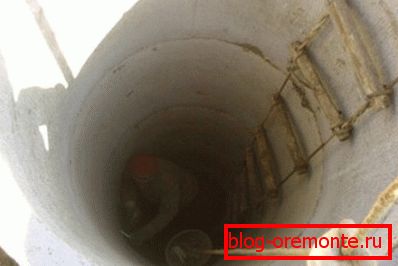

1. Jeden robot schodzi na dno i zaczyna podkopać ziemię pod dolnym końcem dolnego pierścienia, zbierając go w wiadrze. Asystent podnosi wiadra i wylewa ziemię, daje narzędzie do rozwoju gleby - złom, kilof, marynowanie itp .;

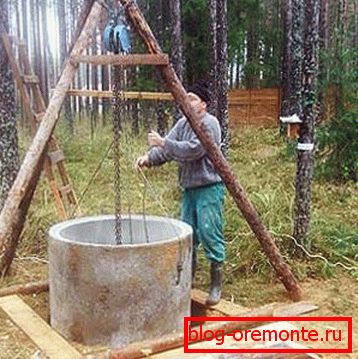

1. Kiedy pierścienie spadną poniżej poziomu ziemi, wykonują kolejną część i instalują ją na kolumnie;

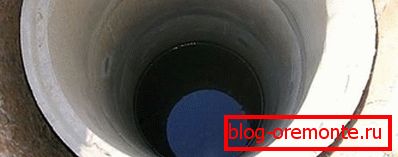

1. Kiedy kolumna jest obniżana, aby woda zaczęła aktywnie płynąć, wąż jest opuszczany do dna, a woda jest wypompowywana za pomocą pompy powierzchniowej, jednocześnie kontynuując kopanie. Konieczne jest wejście głębiej w warstwę wodonośną co najmniej o jeden metr i pół;

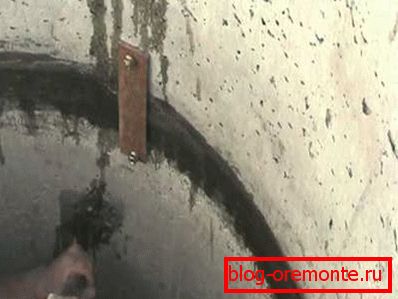

1. Następnie warstwa wodoodpornej gliny wylewa się na dno, ubijana, a połączenia zaczynają być pokrywane zaprawą cementową z dodatkiem płynnego szkła lub innego uszczelniacza do powierzchni betonowych. Pierścienie są połączone ze stalowymi zszywkami lub płytami pokrytymi farbą antykorozyjną;

1. Po stwardnieniu szwów wykopuje się glinę, a na dnie kładzie się drewnianą tarczę z mnóstwem szczelin, na które ułożony piasek i żwir są układane warstwą 30-40 cm;

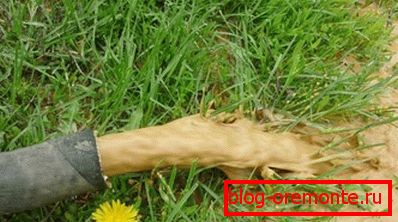

1. Kiedy woda jest pobierana do stałego poziomu statycznego, jest wypompowywana, aż stanie się czysta i przejrzysta;

1. Na końcu budowana jest czasza, głowica jest zakończona i zbudowany jest mechanizm podnoszący. Wokół części nadziemnej powstaje gliniany zamek. Obszar niewidomych można budować dopiero po całkowitym skurczeniu gleby - w ciągu 2 - 3 lat.

Zwróć uwagę! Przestrzegaj środków ostrożności, nie pracuj sam, używaj kasku, okularów i rękawic, monitoruj poziom gazu w kopalni przy pomocy świecy lub analizatora. Podczas pracy na dole drabiny należy obniżyć.

Wniosek

Zaleca się stosowanie pierścieni betonowych do budowy studni pitnej, ponieważ ta technologia jest najbezpieczniejsza i najłatwiejsza do wykonania. Aby lepiej zrozumieć technologię, zobacz wideo w tym artykule i przeczytaj materiały na naszej stronie internetowej.
