Warstwa ochronna z betonu: wybór grubości, naprawa. wzdłużne

Przy wykonywaniu robót żelbetowych należy zwrócić uwagę na tak ważny parametr, jak warstwa ochronna klatki wzmacniającej, która polega na tym, że wiele cech tego materiału jest od niego zależnych. Warstwę ochronną z betonu wybiera się zgodnie z SNiP 2.03.01-84.

Następnie rozważamy szczegółowo, jaka jest warstwa ochronna zbrojenia w betonie, do czego służy i jak powinna być w różnych sytuacjach.

Informacje ogólne

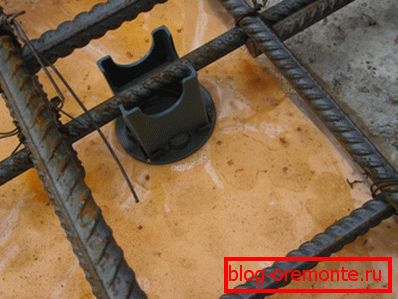

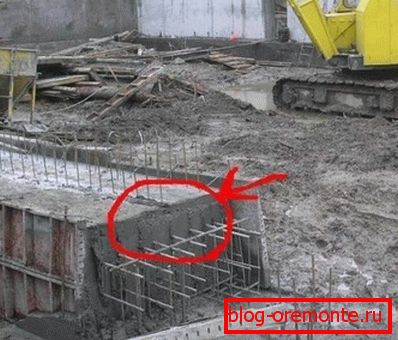

Tak więc warstwa zaprawy od powierzchni do metalowej ramy nazywana jest ochronną warstwą zbrojenia w betonie.

Jego znaczenie wynika z faktu, że pełni on kilka funkcji jednocześnie:

• Zapewnia kotwiczenie (mocowanie) zbrojenia w betonie;
• Zapewnia wspólną pracę betonu z żelazem;
• Chroni metal przed działaniem środowiskatakie jak ciepło, wysoka wilgotność, różne środowiska korozyjne itp .;
• Zwiększa odporność ogniową i ognioodporność konstrukcji żelbetowychDlatego konieczne jest przestrzeganie tych warunków przez przepisy przeciwpożarowe.

Wynika z tego, że niemożliwe jest zapewnienie wytrzymałości i niezawodności betonu zbrojonego bez optymalnej grubości zabezpieczenia.

Co decyduje o warstwie ochronnej

Jeśli ochrona jest zbyt cienka, wówczas, jak łatwo się domyślić, metal szybko zaczyna się psuć, co prowadzi do stopniowego niszczenia całej konstrukcji. Jeśli, wręcz przeciwnie, ta warstwa jest zbyt gruba, koszt budowy znacznie wzrośnie. Dlatego bardzo ważne jest określenie optymalnej wartości.

Ten parametr może zależeć od następujących czynników:

• Rola zbrojenia w projekcie - może być poprzeczna lub podłużna, konstruktywna lub robocza.
• Obciążenia na zbrojeniu - konstrukcja może być nieakcentowana lub stresująca.
• Typ konstrukcji - może to być fundament, belka, płyta, podpora.
• Wymiary projektu przekroju poprzecznego.
• Warunki użytkowania produktu - na świeżym powietrzu, w pomieszczeniach zamkniętych, w warunkach dużej wilgotności lub w kontakcie z podłożem.

Wybór grubości

Grubość warstwy ochronnej betonu według SNiP №2.03.01-84. regulowane przez niektóre zasady. Za ich pomocą można dokładnie określić pożądaną wartość ochrony w konkretnym przypadku.

Następnie rozważ najczęstsze sytuacje.

Wzdłużne zbrojenie bez naprężenia

Jeśli wzdłużne zbrojenie bez naprężenia jest stosowane w żelbecie, minimalna warstwa powinna mieć co najmniej średnicę pręta.

Ponadto obowiązują następujące zasady:

• Jeśli grubość płyty jest mniejsza niż 10 cm, warstwa powinna wynosić 1 cm.
• W belkach o wysokości 25 cm i więcej - 2 cm.
• Przy grubości betonu zbrojonego większej niż 10 cm - 15 mm.

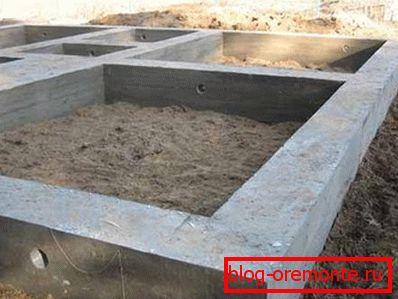

• Przy budowie podstaw - 3 cm.

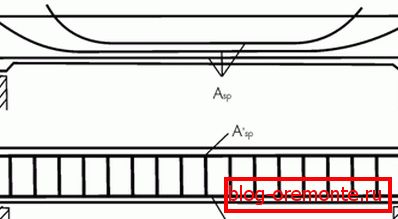

Wzdłużne wzmocnienie naciągnięte

W konstrukcjach żelbetowych ze zbrojeniem wzdłużnym w zakresie przenoszenia ciężaru na beton grubość uformowania powinna być nie mniejsza niż 2d, tj. co najmniej dwie średnice stalowych prętów lub lin wzmacniających A-IV, At-IV. W przypadku rdzeni At-V, A-V, At-VI, A-VI wskaźnik ten powinien wynosić co najmniej 3d.

Zwróć uwagę! Minimalna dopuszczalna średnica liny wzmacniającej wynosi 20 mm, a średnica pręta wynosi 40 mm.

Podczas naprężania wzdłużnego zbrojenia na betonie i jego umiejscowienia w kanałach odległość od powierzchni do kanału powinna wynosić co najmniej połowę średnicy kanału i co najmniej 2 cm.

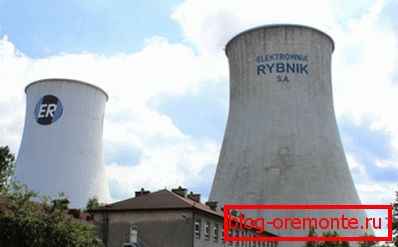

W budynkach przemysłowych

Warstwa ochronna w budynkach przemysłowych powinna mieć następującą grubość:

• W ścianach, płaskie i żebrowane płyty, panele ścienne - nie mniej niż 2 cm;
• W belkach, kratownicach i kolumnach - nie mniej niż 25 mm;
• Warstwa ochronna z betonu w fundamentach i belkach fundamentowych - co najmniej 3 cm;
• Podczas budowy konstrukcji podziemnych - nie mniej niż 2 cm.

Aby zabezpieczyć końce prętów zbrojeniowych, zaleca się stosowanie warstwy o grubości co najmniej:

• 10 mm dla struktur o długości do 9 metrów;
• 15 mm dla struktur o długości do 12 metrów;
• 20 mm dla konstrukcji o długości ponad 12 metrów.

W przypadku kołnierzy i ram z prętami poprzecznymi należy wziąć pod uwagę wysokość przekroju:

• Jeśli wysokość jest mniejsza niż 25 cm - grubość warstwy powinna wynosić 1 cm,
• Ponad 25 cm -15 mm.

W niekorzystnych warunkach środowiskowych

W niektórych szczególnych przypadkach grubość może różnić się od powyższych wartości:

• Jeśli istnieje konkretne przygotowanie podłoża - nie mniej niż 40 mm;
• Jeśli konstrukcja stale styka się z podłożem - 76 mm;
• Jeśli konstrukcja styka się z podłożem w warunkach niesprzyjających warunków pogodowych, przy użyciu łączników d18-d40 - 52 mm, dla łączników d10-d18 - co najmniej 25 mm i więcej;
• Jeśli struktura znajduje się na wolnym powietrzu - od 30 mm i więcej;
• W pomieszczeniach o wysokim poziomie wilgotności - od 25 mm i więcej.

Naprawa warstwy ochronnej

Nawet jeśli grubość zbiornika została wybrana prawidłowo, z biegiem czasu nadal może stać się bezużyteczna. W takim przypadku odbudowa ochronnej warstwy betonu pomoże ocalić całą konstrukcję.

Naprawa może mieć dwa typy:

• Uszczelnij pojedyncze żetony, muszle itp.
• Całkowite zastąpienie powierzchni własnymi rękami.

Jeśli w pierwszym przypadku naprawa nie spowoduje żadnych trudności - konieczne jest jedynie oczyszczenie uszkodzonego obszaru betonu, zalanie i nałożenie "łaty", następnie w drugim należy zastosować określoną technologię.

Pełna wymiana zbiornika może być konieczna w następujących przypadkach:

• Właściwości materiału są zmniejszone;
• Metal jest skorodowany;
• Warstwa ochronna warstwy złuszcza się.

W takich sytuacjach stara warstwa musi zostać całkowicie usunięta.

Instrukcje dotyczące wykonania tej pracy są następujące:

• Przede wszystkim pożądane jest określenie grubości zbiornika. W tym celu można użyć specjalnej warstwy ochronnej z betonu.
• Następnie stara warstwa jest ostrożnie usuwana przed zbrojeniem.
• Jeśli to konieczne, metal jest oczyszczony z korozji.
• Następnie powierzchnia jest oczyszczana z kurzu i innych zanieczyszczeń.

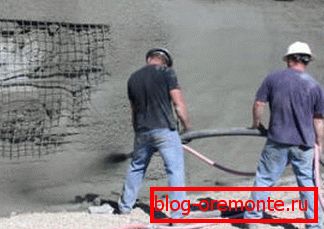

• Następnie roztwór nanosi się metodą natryskiwania betonu natryskowego. W tym przypadku jest on dostarczany pod ciśnieniem sprężonego powietrza. Pozwala to na ścisłe oddziaływanie cząstek cementu z powierzchnią struktury i wypełnienie wszystkich istniejących ubytków, porów, pęknięć itp.

Grubość roztworu w tym przypadku powinna wynosić co najmniej 30 milimetrów.

Muszę powiedzieć, że w niektórych przypadkach stara warstwa nie została usunięta, ale wzrosła. Ta procedura ma sens w przypadkach, gdy powierzchnia jest mocno uszkodzona, a nakładanie łat jest niepraktyczne.

Jeśli uszkodzony obszar jest mały, wówczas poziomą powierzchnię można "powiększyć", stosując zwykłą metodę jastrychu. Aby zbudować małe pionowe sekcje, rozwiązanie stosuje się na zasadzie tynkowania powierzchni betonowych.

Wskazówka! W niektórych przypadkach zachodzi potrzeba wykonania obróbki mechanicznej betonu zbrojonego. W takim przypadku użyj narzędzia z dyszami diamentowymi. W szczególności skutecznym sposobem jest wiercenie otworów w betonie diamentem, które jest wykorzystywane podczas przeprowadzania komunikacji, a także cięcie betonu zbrojonego diamentowymi kołami, które mogą być wymagane w różnych sytuacjach.

Wniosek

Warstwa ochronna betonu do zbrojenia odgrywa ważną rolę w żelbecie. Od tego zależy trwałość całej konstrukcji. Dlatego przy wykonywaniu robót betonowych należy prawidłowo dobrać jego grubość, zgodnie z istniejącymi normami podanymi powyżej. Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
