Wibrator głęboki do betonu: cechy urządzeń mechanicznych o

Trudno jest znaleźć prace budowlane, w których nie używa się zaprawy, na przykład beton. Aby z nim pracować, są specjalne narzędzia i narzędzia, które pomagają osiągnąć wymaganą jakość. W tym artykule omówimy wibratory głębokie stosowane do uszczelniania betonowych rozwiązań w zbrojonych konstrukcjach monolitycznych, produktach betonowych i betonowych do konstrukcji prefabrykowanych.

Ogólna teoria

Uzyskanie wysokiej jakości betonu jest niemożliwe bez zagęszczania mieszanki, wpływa również na wytrzymałość materiału i trwałość jego działania.

W przeciwnym razie będzie zawierał dużą ilość powietrza, na przykład:

• w plastycznej konsystencji parametr może osiągnąć 15%;
• w twardym - do 45%.

Przyjęto założenie, że 1% zmniejsza wytrzymałość gotowego betonu do 5%. Jego zagęszczenie jest po prostu konieczne do usunięcia pęcherzyków powietrza i jednolitego zwartego rozmieszczenia składników mieszaniny.

W przeciwnym razie uwięzione powietrze i grube kruszywa sprawią, że materiał:

• porowaty;
• o strukturze heterogenicznej;
• kruche.

Betonowy głęboki wibrator pomoże skroplić betonową mieszankę.

Modele to:

• wewnętrzny (głęboki), gdy część robocza jest zanurzona w mieszance betonowej i przenosi drgania przez obudowę;

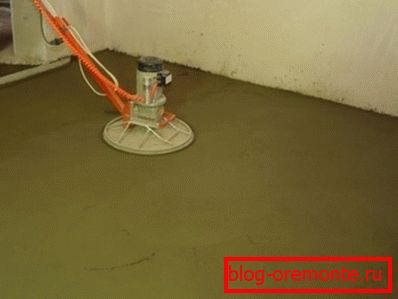

• powierzchowne (pad), które są instalowane na ułożonym betonie, a wibracje są przekazywane do niego przez platformę roboczą;

• na zewnątrzsą mocowane za pomocą urządzenia chwytającego bezpośrednio na szalunku i przenoszą wibracje na betonową mieszankę bezpośrednio przez nią;
• виброплощадки - stacjonarne zespoły formujące, które są wykorzystywane w fabrykach i składowiskach do prefabrykowanych wyrobów betonowych.

Proces przebiega następująco:

1. Utworzone oscylacje o małej amplitudzie są przenoszone na cząstki konkretnego roztworu, dzięki czemu stają się płynne, uzyskując zwiększoną ruchliwość.
2. W tym przypadku cząstki zaczynają się poruszać, próbując przyjąć najbardziej stabilną pozycję pod działaniem grawitacji, a objętość mieszanki betonowej staje się najmniejsza.

Zapewnia to gęsty beton o solidnej strukturze, która nie boi się wody i mrozu. Pęcherzyki powietrza w tym samym czasie wypływają na powierzchnię, a ciecz staje się ciężka. Tymczasowy stan płynu pozwala mu rozłożyć się i zagęścić pod własnym ciężarem.

Wskazówka: w celu uzyskania najlepszych wyników lepiej jest stosować wibratory wieloczęstotliwościowe (z inną liczbą wibracji). Aby nie kupować, można je wynająć, co jest o wiele bardziej opłacalne.

Sprzęt może mieć następujący typ napędu:

• elektromechaniczny;
• elektromagnetyczny;
• pneumatyczne;
• hydrauliczne;
• silnik.

Oprócz suchych składników w roztworze znajduje się również woda. Z teorii wiemy, że do utwardzania cementu wystarczy jej około 10% masy. Jednak w tym przypadku niewygodnie będzie pracować z rozwiązaniem.

Dlatego woda jest zwykle w betonie jest więcej niż to konieczne. Suszenie, zaczyna także tworzyć pory, wpływając na wytrzymałość materiału na gorsze. W związku z tym jedna uszczelka nie wystarcza do uzyskania niezbędnego betonu. Konieczne jest również obliczenie stosunku cement-woda w celu uzyskania wymaganych parametrów.

Wskazówka: użycie plastyfikatorów w mieszance zwiększy jej ruchliwość, zmniejszy objętość wody, co zmniejszy pory i pozwoli zaoszczędzić spoiwo (cement).

Zastosowanie wibratora umożliwia usunięcie nadmiaru wody z roztworu, a plastyfikatory skracają sam proces. Gwarantuje to, że mieszanina nie rozwarstwi się z powodu długich wibracji.

Wskazówka: jeśli chcesz zdemontować betonowe konstrukcje lub zrobić w nich rowki, cięcie betonu zbrojonego diamentowymi kręgami jest dziś uważane za jedno z najbardziej udanych w tej dziedzinie.

Głębokie wibratory

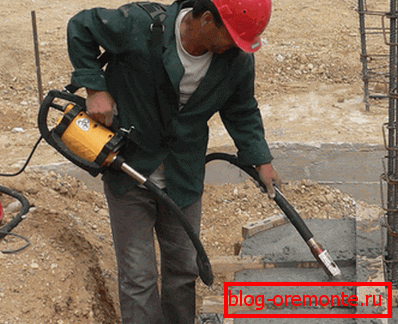

Zajmując się teorią, zastanówmy się nad najbardziej potrzebnym sprzętem do jej realizacji - głębokim wibratorem do betonu. Służy do zagęszczania betonowych roztworów podczas ich instalacji.

Drgania mechaniczne wytwarzane przez sprzęt aktywnie przyczyniają się do tego, gdy zanurza się je w mieszaninie.

Podczas korzystania z głębokich wibratorów w roztworze:

• skurcz jest zmniejszony;
• pełzanie maleje;
• zwiększa się odporność na mróz;
• hydroizolacja jest tworzona.

Gatunek

Modele mogą być wysokiej częstotliwości i napędzane mechanicznie. Cena tych ostatnich jest niższa, jednak ich żywotność, jakość zagęszczania betonu i wydajność są znacznie niższe. Najlepszy wynik osiąga się dzięki wibracjom o częstotliwości od 10 000 do 12 000 na minutę.

W tym samym czasie, przy obciążeniu mechanicznym, prędkość spada do 9000, dla wysokich częstotliwości liczba ta nie przekracza 5%. Z tego powodu bardziej odpowiednie jest użycie sprzętu o wysokiej częstotliwości.

Mechaniczny

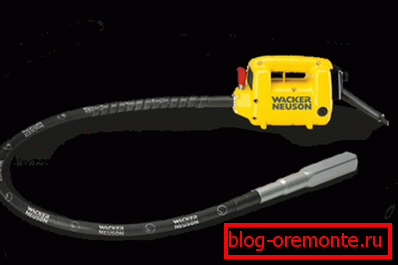

Napęd może składać się z silnika benzynowego lub elektrycznego. Wibrator z wbudowanym mimośrodem zanurza się w mieszance betonowej, która jest dostarczana z momentem obrotowym za pomocą elastycznego wału.

Porada: wibrator mechaniczny z silnikiem elektrycznym najlepiej sprawdził się w swojej pracy.

Silnik benzynowy ogranicza mobilność i jest uzasadniony tylko tam, gdzie nie ma odgałęzienia elektrycznego. Wyjściem z tej sytuacji może być zestaw, który zawiera generator benzynowy i głęboki wibrator do betonu pod napięciem 220 woltów. Dingo, EnarAVMU (Hiszpania), Imer (Włochy) są uważane za najdogodniejsze wyposażenie takiego planu. Masa silnika nie przekracza 5,5 kg, co umożliwia łatwe przenoszenie go na placu budowy na poboczu.

Wskazówka: nie kupuj głowicy wibratora do wibratora o średnicy większej niż 50 mm. W przeciwnym razie, ze względu na dotkliwość, może po prostu uszkodzić sprzęt - zakłócić gwint na wałku giętkim, a jego koszt z nim jest zwykle równy połowie lub nieco wyższy niż cały zestaw.

Aby przedłużyć serwis wibratora mechanicznego, konieczne jest przeprowadzenie konserwacji giętkiego wału co sześć miesięcy. Jednocześnie zaleca się demontaż i czyszczenie silnika elektrycznego, bardzo często w tym czasie gromadzi się w nim duża ilość zaprawy i cementu. Utrudnia to chłodzenie silnika, co może spowodować uszkodzenie.

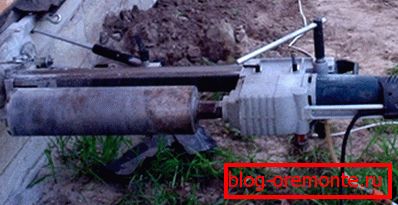

Wskazówka: jeśli to konieczne, kładąc fundament pod niezbędną komunikację, pomożesz w wierceniu otworów diamentowych w betonie potrzebnym do średnicy koron.

Wysoka częstotliwość

W tym przypadku konstrukcja jest nieco inna - silnik elektryczny jest zainstalowany bezpośrednio w głowicy wibratora i jest wyposażony w mimośrody. Jego ciało jest wodoodporne, a konstrukcja zapewnia izolację elektryczną.

Zasilacz jest bezpiecznym napięciem 42V z częstotliwością 200 Hz, dlatego nazywa się jego wysoką częstotliwością. Napięcie na sprzęcie pochodzi z przetwornika elektronicznego zasilanego napięciem 220V.

Ten ostatni jest zbudowany na komponentach elektronicznych, bez użycia części mechanicznych. Jego żywotność jest prawie nieograniczona. System ochrony przed różnymi sytuacjami awaryjnymi sprawił, że urządzenie było całkowicie bezpieczne dla wibratora podłączonego do niego i dla operatora. Sprzęt o wysokiej częstotliwości jest w pełni chroniony przed wpływami zewnętrznymi i może być używany nawet w deszczu.

Różni się od standardowych urządzeń mechanicznych:

• długi okres użytkowania;
• wysoka wydajność;
• trwałość i niezawodność;
• minimalna konserwacja (wystarczy przepłukać części zanurzone w betonie pod ciśnieniem wody);
• mały koszt eksploatacji.

Wskazówka: firmy budowlane, stale prowadzące prace betoniarskie, powinny mieć w magazynie jeden wibrator.

Wibrator domowej roboty do betonu

Dzisiejsza branża jest gotowa zaoferować klientom różne rodzaje urządzeń do uszczelniania rozwiązania. Ale może być zrobiony niezależnie, a do tego istnieje kilka sposobów.

Używamy dziurkacza domowego

1. Będziesz potrzebował sprzętu o mocy 1,5 kW. Cały proces odbędzie się w trybie "młotek", więc wcześniej przełącz stempel.
2. Mocowanie może być tym, które pochodzi z daszkiem, który będzie musiał spoczywać na szalunku.

Wskazówka: użyj tłustego krążka, aby uzyskać dobre połączenie między szczytem a szalunkiem.

Zastosowanie tego domowego wibratora pozwoli na bardziej równomierną dystrybucję mieszanki betonowej. Efekt, rzecz jasna, jest trudny do porównania z prawdziwym profesjonalnym sprzętem, ale nadal tam będzie, więc możesz bezpiecznie używać takiego urządzenia do prostych konstrukcji.

Jeśli chcesz przetworzyć stosunkowo małą głębokość zaprawy, zastosuj metodę "splicingu". W takim przypadku na końcu dyszy należy spawać kolejną tak, aby ich całkowita długość była równa głębokości obrabianej formy. Proces kończy się jego zaczepieniem na dole ostatniego i jego trwałym przegrupowaniem. Dzięki temu możesz obsłużyć wymagany obszar.

Wiertarka

Wymień stempel może być konwencjonalnym wiertarką udarową o mocy 1 kW lub większej. W takim przypadku najpierw musisz zacząć robić specjalną dyszę, która będzie miała ekscentryczny i mocny stalowy czubek.

Instrukcja wygląda następująco:

1. Podnieś rurkę ze stali nierdzewnej o długości 400-600 mm i O 30-40 mm.

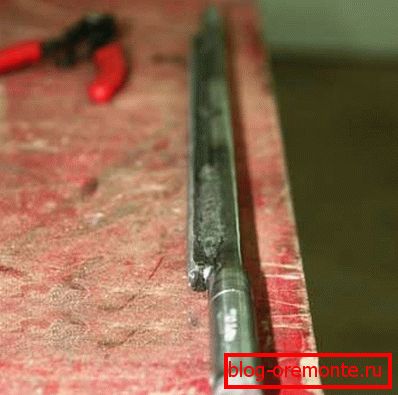

2. Wykonaj wewnętrzny rdzeń metalowego kołka O 12-15 mm. Konieczne jest spawanie do niego prostokątnej płyty o szerokości 15-20 mm. Konieczne jest przesunięcie całego mechanizmu na bok i utrzymanie wibracji.

1. Wywierć poprzeczny otwór przelotowy na końcu pręta, aby zamocować napęd.
2. Dopasuj wykonany rdzeń do stalowej rury.

1. Podnieś 2 łożyska do swobodnej rotacji rdzenia, te ostatnie powinny się w nich ściśle dopasować.
2. Wsadź pręt do tuby i przyłóż do niego łożyska po obu stronach.

Wskazówka: wyciąć z nosa pręta, pozostawiając około 5-10 mm. Nie zapomnij zabezpieczyć łożysk po obu stronach kurzu i brudu, w przeciwnym razie projekt szybko zawiedzie. Nie oszczędzaj na nich, ponieważ będą nosić główny ładunek.

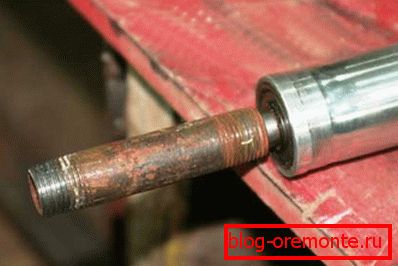

1. Wsuń mocną tuleję na drugi koniec pręta, zapewniając pełną ochronę ścieżki obrotowej.

1. Umieść rurkę na wałku, tak aby po obu stronach pozostało 40-50 mm. Podczas obracania pręt zapewni wibracje, które są wymagane od sprzętu.
2. Po jednej stronie dopasuj go do przygotowanego wcześniej rękawa, a następnie wciśnij go w otwór wykonany w naszym rdzeniu i połącz ze sobą.
3. Podczas instalowania tulei docisnąć ją do łożyska, bezpiecznie ukrywając połączenie.

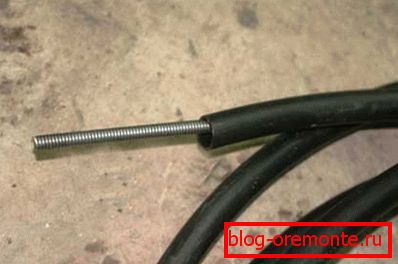

1. Dokręć wąż na tulei i zamocuj go za pomocą zacisku węża, utwórz osłonę końcówki.

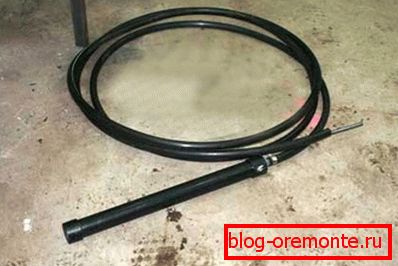

Następnie wibrator zrób-to-sam jest gotowy do użycia.

Wniosek

Praca z konkretnym miksowaniem wymaga pewnej wiedzy, jeśli chcesz uzyskać materiał wysokiej jakości o wymaganych właściwościach. W tym celu stosowane są wibratory głębokie, które ułatwiają proces i pozwalają osiągnąć określone cechy.

Oprócz profesjonalnego sprzętu, do prostej pracy, możesz zrobić to samemu z improwizowanych środków. Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
