Wylęg betonu według norm państwowych
W jaki sposób wylęganie betonu zbrojonego wykonuje się na rysunkach? Czy istnieją jakieś zasady określające sposób projektowania cięć i rodzajów konstrukcji budowlanych? Musimy znaleźć odpowiedzi na te i kilka powiązanych pytań.
Źródła informacji
Będą dla nas służyć:
- GOST 3455-59.
- Zastąpiono go GOST 2.306 - 68.
Objaśnienie: wydanie nowego standardu regulującego te same sekcje produkcji, co poprzednia, automatycznie anuluje efekt starego dokumentu. W naszym przypadku pierwszy GOST jest usuwany z zakurzonej szafki, aby wyjaśnić pewne pomyłki z systemem oznaczania materiałów.
- GOST R 21.1207-97.
Dochodzenie

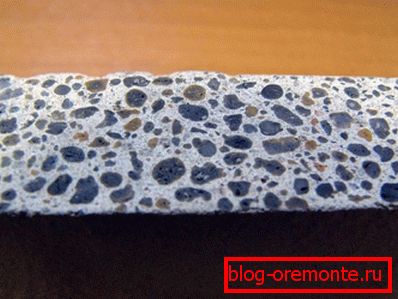

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Wylęganie разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них - способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).
Jak się później okazało, nauczyciel draftu zwyczajnie nie wiedział o nowej normie przyjętej po tym, jak otrzymał wyższe wykształcenie i uczył dzieci szkolnych w sposób, w jaki był nauczany.
GOŚCIE 3455 - 59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название - «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

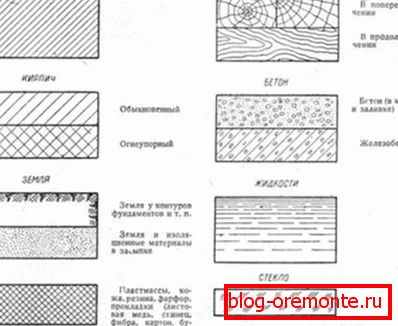

Przede wszystkim interesuje nas przede wszystkim system oznaczania materiałów przyjętych w dokumencie.
| Materiał | Wylęganie |
| Metal | Ukośne linie w regularnych odstępach czasu |
| Materiały niemetaliczne (z wyjątkiem wymienionych oddzielnie) | Nakładające się pochyłe linie z prawym i lewym nachyleniem |
| Drewno przez ziarno | Obraz plastra z promieniowymi pęknięciami i pierścieniami rocznymi |
| Drewno wzdłuż włókien | Bardzo realistyczny obraz tekstury modrzew |
| Beton bez zbrojenia | Osławiony, piaszczysty krajobraz |
| Żelbeton | Piaszczysty żwir krajobraz z pochyłym cieniowaniem |
| Cegła budowlana | Linie podobne do metalu, ale rzadziej |
| Specjalna cegła (szamot, kwasoodporna i tak dalej) | Przerywane stałe i przerywane ukośne linie |
| Szkło z pleksiglasu | Grupy trzech uderzeń z pionowymi i poziomymi przerwami |
| Ciecze | Poziome linie z przerwami i malejące odstępy od dołu |
| Gleba luzem | Krajobraz piaskownicy, rozcieńczony kratami trzech linii poziomo i pionowo |
GOST 2.306 - 68
Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» - сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.
| Materiał | Wylęganie |
| Drewno | Obraz składa się z łuków o tym samym promieniu wypełniających je w stałej odległości. |
| Kamień naturalny | Ukośne linie przerywane |
| Cegły ceramiczne i silikatowe, bloki i kamienie budowlane | Grupy dwóch pochyłych linii przeplatanych szerokimi otworami. |
| Beton | Ukośna linia kreski |
| Ziemia | Na górnej krawędzi odpowiedniej sekcji rysunku - grupa trzech krótkich pociągnięć przeplatana przerwami |
Wykonując rysunek własnymi rękami według GOST, musisz przestrzegać kilku zasad:
- Linie nachylone są rysowane pod kątem 45 stopni.
Jednakże: kąt ten można zachować nie tylko względem ramy rysunku, ale także względem osi lub konturu obrazu.

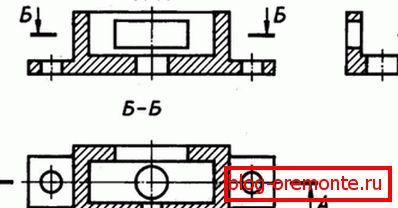

- Wylęganie может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
- Odległość między liniami we wszystkich sekcjach jednej części jest taka sama. Krok jest wybierany w zależności od wielkości obrazu w zakresie od 1 do 10 milimetrów.
- Wąskie i długie cięcia nie mogą się całkowicie wykluć, ale tylko na krawędziach iw kilku dowolnych miejscach. Zwłaszcza wąskie cięcia (o grubości mniejszej niż 2 mm na rysunku) mogą być całkowicie zaciemnione.
- Dla sąsiednich sekcji dwóch części wybierane jest wielokierunkowe kreskowanie (w lewo i w prawo).
Tak więc, zgodnie z aktualnymi dokumentami prawnymi, instrukcja na temat wylania betonu na rysunku jest całkiem zrozumiała: wskazuje na nią linia przerywana. Co się stanie, jeśli użyjesz przestarzałego oznaczenia?
Na szczęście koszt błędu nie jest zbyt wysoki: zgodnie z dokumentem, który właśnie studiowaliśmy, wolno stosować nieprzewidziany zapis przy konstruowaniu rysunków. Trzeba je tylko wyjaśnić na rysunku.
GOST R 21.1207-97
Jak łatwo zauważyć, nie znaleźliśmy obecnego GOST do wylęgania betonu zbrojonego. Oznaczenie było obecne w starym dokumencie, zniknęło w nowym dokumencie.
Co robić podczas budowania rysunku? Używaj luki z dowolnym oznaczeniem materiału i poniższym przypisem? Czy są jeszcze jakieś zasady?

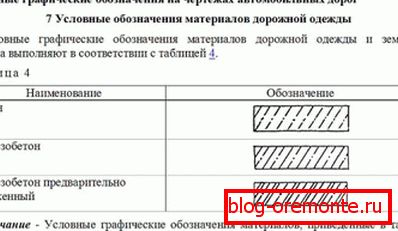

Odpowiedź znajdzie się w dość nieoczekiwanym miejscu - standardzie rządzącym symbolami w budownictwie drogowym przy konstruowaniu rysunków drogowych.
Wraz z asfaltem pojawiają się materiały impregnujące i grunty w dokumencie:
- Właściwy beton. Jego oznaczenie jest już nam znane - linia przerywana kropkowana.
- Beton с армированием. Żelbet jest oznaczony przerywaną linią ciągłą i linią przerywaną.
- Żelbeton с предварительно напряженной арматурой. Ogrzewanie lub mechaniczne rozciąganie zbrojenia przed wylaniem monolitu, po ochłodzeniu lub usunięciu siły rozciągającej, można uzyskać materiał o dużej wytrzymałości na zginanie. Jego przekrój jest przedstawiony na przemian dwóch linii bryłowych i linii przerywanych kropkami.
Wniosek
Mamy nadzieję, że nasz materiał odpowiedział na wszystkie pytania czytelnika związane z oznaczeniem betonu na rysunkach. Jak zawsze, dodatkowe informacje tematyczne można znaleźć, oglądając wideo w tym artykule. Sukcesy!
