Wzmocnienie elementów budynków żelbetowych monolitycznych:

Monolityczna i monolityczna konstrukcja w ostatnich latach zyskała zauważalny rozrzut. Oprócz budynków mieszkalnych monolityczne konstrukcje żelbetowe są coraz częściej wykorzystywane w budownictwie domów prywatnych; Często istotną pracę wykonuje się na podstawie spekulacji i intuicji, a nie wiedzy i doświadczenia. Ten artykuł jest skierowany do tych czytelników, którzy planują zbudować własny dom własnymi rękami.

Lista struktur monolitycznych

Jakie monolityczne konstrukcje są zalane podczas budowy domu?

Przejdźmy od dołu do góry.

• Fundacja. Rozważymy kilka wariantów jego wykonania: płyta, taśma i stosy wiercone z monolitycznym rusztem.
• Ściany.

Aby wyjaśnić: mówimy o ścianach nośnych. Nieobciążone przegrody są z reguły wykonane z porowatych materiałów o wysokiej izolacyjności cieplnej i akustycznej: gaz i pianobeton, skały kamienne, wapień itp.

• Pokrywa się.

In этом порядке мы их и рассмотрим. Однако вначале нам предстоит познакомиться с типами арматуры и материалами, применяющимися для армирования железобетона.

Inиды арматуры

Jeśli odrzucimy egzotyczne łodygi bambusowe, które są używane głównie w niskiej zabudowie w krajach azjatyckich, w suchej pozostałości dostajemy tylko dwa materiały.

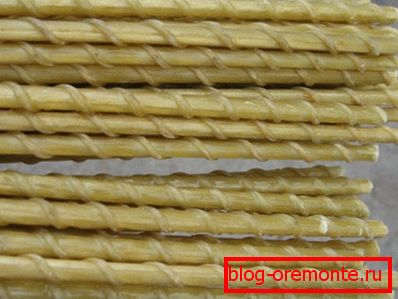

Jest to przydatne: przy szerokiej sprzedaży można spotkać kompozytowe zbrojenie tylko jednego typu - pręta.

Jakie rodzaje okuć stosowane są w niskiej konstrukcji?

In абсолютном большинстве случаев это рифленые стальные стержни. Их цена  делает сталь более чем конкурентоспособной на фоне композитных материалов; рифление обеспечивает хорошее сцепление с бетоном, а толщина (обычно 12-16 мм) - отличную прочность на разрыв. Нагрузки на сжатие воспринимает сам бетон.

Gładkie zbrojenie i siatki są używane rzadziej.

Fundacja

Dавайте изучим общие принципы армирования фундаментов наиболее распространенных в частном строительстве типов (узнайте здесь, как происходит армирование газобетона).

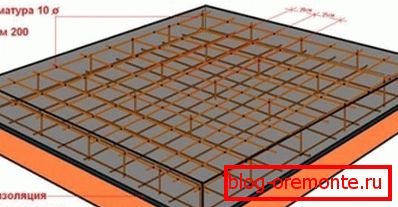

Slab

Do zbrojenia pręta zbrojenie faliste jest zwykle używane o średnicy 12 milimetrów. Obciążenia zginane pod ścianami nośnymi będą znaczące; jeśli tak, to dobra przyczepność stali do betonu odgrywa decydującą rolę.

Co warto wiedzieć o tym fundamencie?

• Grubość płyty zależy od wysokości domu i materiału użytego do budowy. Oczywiste jest, że dom z bali tworzy znacznie mniejsze obciążenie zginające niż cegła lub betonowa konstrukcja. Z reguły grubość płyty waha się od 15 do 30 centymetrów.

Nuance: przy niewielkiej masie budynku dopuszczalne jest użycie siatki zbrojącej o przekroju prętów 6-10 milimetrów.

• Zbrojenie jest zawsze dwuwarstwowe. W tym przypadku, kraty dolna i górna nie są sztywno połączone ze sobą; dozwolone jest stosowanie wyłącznie podpór tworzących szczelinę o pożądanej wielkości.

• Кстати, о зазорах: решетка или сетка нигде не должны выходить на поверхность бетона. По краям между арматурой и опалубкой делается примерно 10-сантиметровый просвет; от нижней и верхней поверхностей плиты решетки отделяются слоем в 1,5 - 3 сантиметра. Dля создания соответствующих просветов используются подпорки из отожженной проволоки.
• Zwora nie jest przyspawana do grilla, ale dziergana za pomocą tego samego wyżarzonego drutu.
• Optymalny stopień wzmocnienia pręta w płycie wynosi 20-22 centymetrów. W przypadku zastosowania gotowej siatki zmniejszona grubość drutu jest nieco skompensowana mniejszym rozmiarem oczek (15 cm).

Taśma

Instrukcje dotyczące wzmocnienia podstawy taśmy w niektórych punktach powtarzają zalecenia dla podstawy płyty:

• Kratka musi znajdować się u góry iu dołu betonowego paska.

Почему? Inспомните: арматура воспринимает нагрузки на растяжение; сжимающее усилие воспринимает сам бетон. При неравномерной нагрузке и/или морозном пучении лента будет подвергаться изгибающему усилию (то есть в зависимости от его вектора будет растягиваться нижняя или верхняя часть фундамента).

• Spawanie w tym przypadku jest niepożądane: ogrzewanie pogarsza właściwości wytrzymałościowe stali. Wyjątkiem jest materiał, którego oznakowanie zawiera literę C (na przykład A500C).
• Grubość betonu oddzielającego stal od podłoża nie powinna być mniejsza niż pięć centymetrów.

Są różnice.

• Maksymalna odległość między podłużnymi prętami zbrojeniowymi nie powinna być większa niż dwukrotność przekroju poprzecznego elementu konstrukcji budynku (ściany lub słupy) podpartego przez fundament i nie większa niż 400 milimetrów.

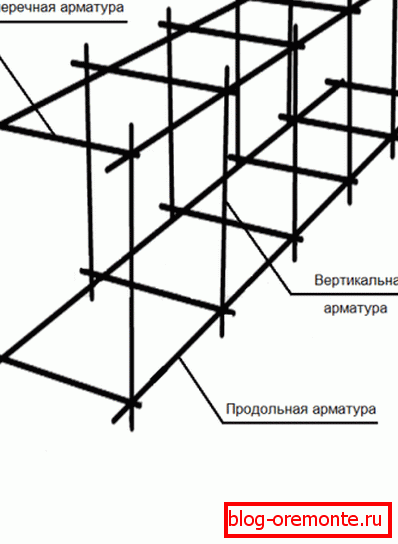

• Poprzeczne i pionowe elementy ramy są konieczne przy wysokości fundamentu wynoszącej 150 mm lub więcej (to jest prawie zawsze). W tym przypadku zbrojenie poprzeczne i pionowe często wykonuje się nie przez segmenty, lecz za pomocą pojedynczego giętego jarzma o średnicy 6-8 mm.
• Minimalna odległość między sąsiednimi prętami (z wyłączeniem splotów segmentów) musi być większa niż ich średnica i większa niż 25 milimetrów.

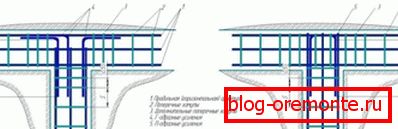

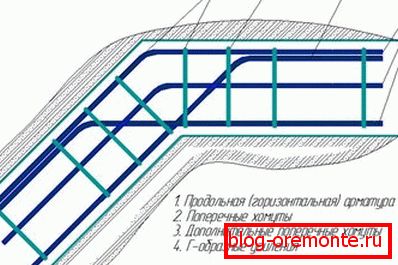

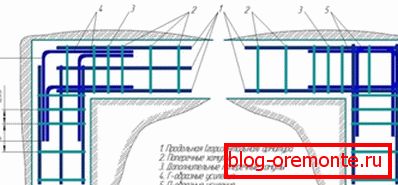

• Narożniki, połączenia w kształcie krzyża i w kształcie litery T w sekcjach piwnicy są koniecznie wzmocnione tak, aby nie tworzyły połączenia dwóch oddzielnych belek, ale pojedynczej sztywnej ramy.

Wskazówka: najprostszym sposobem zrozumienia, jak powinna wyglądać klatka wzmacniająca, jest wyobrażenie wektorów wszystkich sił działających na fundament (przede wszystkim masy domu i mrozu). Tam, gdzie beton jest napięty, konieczne jest wzmocnienie. Umiejscowienie zbrojenia powinno być równoległe do wektora siły.

Pile

Jak zamontować klatkę wzmacniającą fundamentu na pale wiercone za pomocą monolitycznego rusztu z betonu zbrojonego?

Na falujących glebach optymalna odległość od rusztu do poziomu gruntu wynosi tylko 100-150 milimetrów. Tak niewielka szczelina nie tylko uprości podstawową ocieplenie, ale także zaoszczędzi nam czasu i wysiłku podczas odlewania rusztowania: pod nią jest po prostu zamknięta warstwa piankowego plastiku, która stanie się dolną częścią szalunku i zapobiegnie opuszczaniu cementowej galarety z gleby.

Pale wylewane są betonem o klasie nie niższej niż M300 bezpośrednio w grunt, w wywierconych w nich studniach. Szalunki, a jednocześnie hydroizolacje są zwykle podawane jako papą walcowane. Klatkę wzmacniającą opuszcza się do rury przed zalaniem.

Rama palowa jest zwykle montowana z podłużnego zbrojenia falistego o przekroju 12-14 milimetrów i kwadratowych, wielokątnych lub okrągłych giętych zacisków o przekroju poprzecznym 5-8 mm, prostopadle do niego.

In идеале и здесь лучше использовать крепление вязальной проволокой; однако есть немалый шанс нарушить расположение элементов каркаса при штыковании, поэтому на использование сварки в этом случае профессиональные строители смотрят сквозь пальцы.

Pale są wzmocnione do pełnej długości. Są wyjątki od tej reguły, ale nie mają one nic wspólnego z budownictwem niskobudżetowym. Dość powiedzieć, że częściowe zbrojenie implikuje średnicę stosu 700 mm.

Minimalna średnica stosu zgodnie z odpowiednimi kodami budowlanymi wynosi 400 mm. Przekrój klatki wzmacniającej powinien być o 100-120 mm mniejszy; dla minimalnej średnicy i dwupiętrowego domu, w praktyce wystarczą 4 pręty zbrojenia podłużnego o przekroju 14 mm

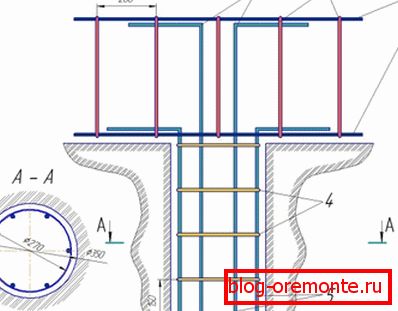

Podłużne pręty ramy są związane ze wzmocnieniem rusztu. Nie występują znaczące obciążenia w kierunku poprzecznym, w stawie stosu i w ruszcie; jednak falowanie mrozem może spowodować sytuację, w której złącze zostanie obciążone w celu zerwania. Właśnie dlatego to połączenie jest również wzmocnione; obwód wzmacniający przypomina rozwiązania stosowane do fundamentów taśmowych.

A co ze wzmocnieniem samego grilla? Doświadcza dokładnie takiego samego obciążenia jak podstawa paska; jeśli tak, wszystkie zalecenia będą identyczne.

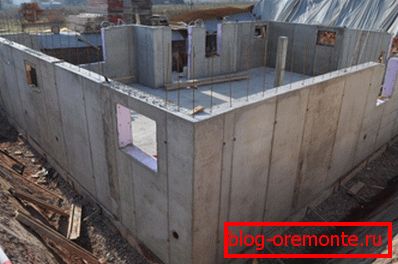

Ściany

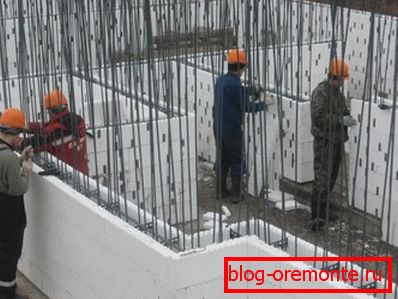

W jaki sposób wykonuje się zbrojenie ścian żelbetowych?

• Klatka wzmacniająca w tym przypadku powinna być również dwuwarstwowa, co zapobiega zginaniu ściany pod obciążeniem w dowolnym kierunku.
• Основные нагрузки будут сжимающими, поэтому допустим минимальный диаметр продольной арматуры в 8 миллиметров. In малоэтажном строительстве допускается использование сеток из 8-миллиметровой проволоки.
• Maksymalny skok zbrojenia podłużnego wynosi 20 centymetrów. Poprzeczny (poziomy) - 35 centymetrów.

• Wzmocnienie poprzeczne powinno mieć pole przekroju co najmniej 25% wzdłużnego pola przekroju poprzecznego. Dla średnicy podłużnych prętów 8 mm, pole przekroju zbrojenia będzie 0,25 x 3,14 x (8/2) ^ 2 = 12,56 mm2.
• Końce kotew wzmacniających w betonie (oczywiście bez wchodzenia na jego powierzchnię). Jak to się robi?

Pokrywa się

Характер нагрузок, испытываемых монолитными перекрытиями, сродни описанному выше случаю монолитного плитного фундамента (читайте также статью «Железнение бетона: способы, материалы, последующая обработка»).

Stąd podobieństwo schematu zbrojenia.

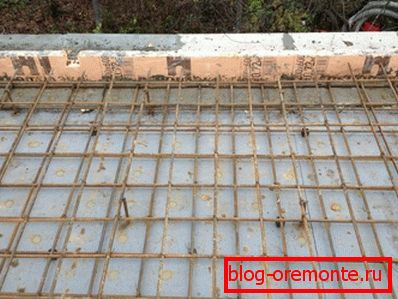

• Rama - dwuwarstwowa, w dolnej i górnej części zakładki.
• Минимальная толщина перекрытия - 150 миллиметров. In общем случае она берется равной 1/30 ширине пролета. Так, для пролета в 5,5 метра плита перекрытия должна иметь толщину 5,5/30=0,183 метра, или 18,3 сантиметра.

Nuance: przy rozpiętości 6 metrów lub więcej płyta powinna być wzmocniona śrubami.

• Dиаметр арматуры определяется расчетными нагрузками; минимум и в этом случае составляет 8 миллиметров. Шаг между стержнями - не более 20 сантиметров; допускается использование готовой сетки с ячеей в 15-20 см.

• Warstwa ochronna betonu pomiędzy powierzchnią a zbrojeniem wynosi 15-20 mm.
• Tam, gdzie jest to możliwe, całe pręty są używane na całej rozpiętości. Jeśli nie jest to możliwe, budowane są one z zakładką o 40 średnicach. Tak więc, dla pręta o przekroju 10 mm, zakładka na splotach będzie wynosić co najmniej 40 cm.

Inнимание: сращивания смежных стержней располагаются вразбежку, со смещением друг относительно друга.

• Na krawędziach płyty górna i dolna krata są połączone zbrojeniem w kształcie litery U. W ten sam sposób zwiększa się krawędzie otworów.
• Jeśli założymy, że po zestawie siły zakładki zostaną wykonane dodatkowe otwory i otwory, które wymagają zerwania zbrojenia, stosowane są tylko pręty faliste.

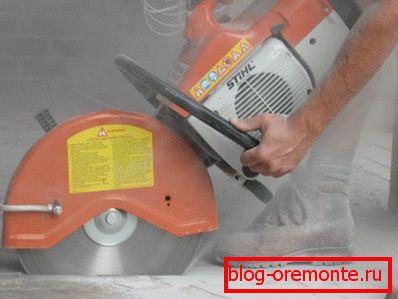

Przydatne: diamentowe wiercenie otworów w betonie daje znacznie bardziej równe otwory niż wiercenie koronką za pomocą wiertarki udarowej. Przy dużym rozmiarze otworu dopuszczalne jest cięcie betonu zbrojonego diamentowymi kołami, a zbrojenie zwykłymi ściernymi, które są cieńsze.

Wniosek

In рамках небольшой статьи нами затронуты лишь основные моменты армирования железобетонных конструкций и самые простые сценарии.  Dополнительную информацию читателю предложит видео в этой статье. Успехов!
