Zasady ogrzewania betonu. użytkowanie w domu

W budownictwie cywilnym, przemysłowym, a także rzemieślniczym (domowym) w niskich temperaturach istnieją różne sposoby ogrzewania betonu, pozwalające nie przerywać pracy na czas zimowy. Takie procedury pomocnicze umożliwiają nie tylko kontynuowanie prac instalacyjnych w chłodzie, ale także zwiększenie szybkości utwardzania roztworu, zwłaszcza z dodatkiem specjalnych chemicznych przyspieszaczy krzepnięcia.

Poniżej omówimy ogólnie takie metody, a jeden z nich (najbardziej popularny) zostanie rozpatrzony w szczególności, a my pokażemy Wam także wideo w tym artykule na temat elektrycznego ogrzewania betonu.

Wszystko o rozgrzewce

Jakie metody są wykorzystywane do rozgrzewki

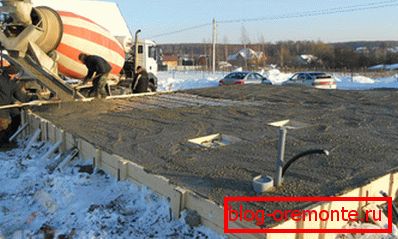

• Najbardziej prymitywną metodą wylewania zaprawy w zimie jest ustawienie nad platformą najbardziej zwyczajnego namiotu wykonanego z celofanowej folii własnymi rękami, gdzie można zainstalować płonącą lutownicę lub opalarkę w środku. Metoda jest niezwykle prosta, tylko może być stosowana tylko na obiektach o małym obszarze, a budowa takiej kopuły nad strukturami pionowymi jest trudna.

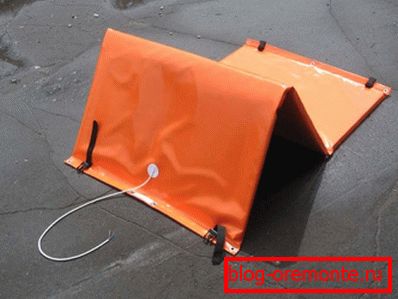

• W takiej sytuacji jest nieco łatwiej używać mat elektrycznych, które po prostu pokrywają obszar wylewania, ustawiając regulator w wymaganym trybie, w zależności od temperatury powietrza zewnętrznego.. Ale nawet tutaj istnieje poważna wada - niewygodne jest używanie elektromatyzmu podczas wylewania dużych powierzchni, poza tym tylko poziome konstrukcje żelbetowe mogą być pokryte matami, ale nie ścianami, podporami czy kolumnami.

• Ultrafioletowa instalacja ogrzewania betonu jest prawdopodobnie najdogodniejszym ze wszystkich istniejących, ponieważ nie wiąże się z kontaktem z samym rozwiązaniem, a intensywność cieplna urządzenia jest po prostu kontrolowana przez odległość między emiterem UV a obiektem. Kolejną zaletą tej metody jest możliwość ogrzewania konstrukcji o dowolnej konfiguracji i dowolnej pozycji (zarówno poziomej, jak i pionowej), a deskowanie nie jest przeszkodą. Jednak ta metoda jest używana dość rzadko - wymaga dużej liczby grzejników.

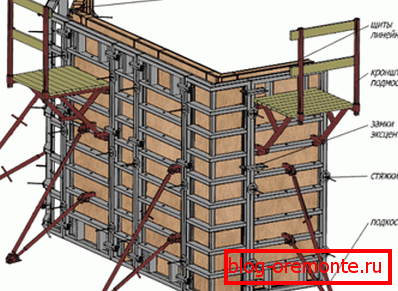

• Inną metodą wykonywania monolitycznych konstrukcji żelbetowych w okresie zimowym jest zastosowanie deskowania ogrzewanego, ma ono zastosowanie tylko do konstrukcji żelbetowych pionowych (ściany, przegrody, podpory). Jest to bardzo wygodne, ponieważ tarcze są tu wielokrotnego użytku, a elementy grzewcze na nich muszą zostać wymienione i jest to całkiem proste. Główną wadą takiego szalunku jest bardzo wysoka cena, która jednak opłaca się, gdy jest często używana.

• Do ogrzewania elektrod konstrukcji żelbetowych stosuje się zbrojenie lub walcówkę o przekroju od 8 do 10 mm i transformator obniżający, ale metoda ta jest bardziej odpowiednia dla pionowych konstrukcji żelbetowych stojących. To nie elektrody są tu ogrzewane, ale wilgoć między nimi (dwupłatowy kocioł działa na tej samej zasadzie), tylko tutaj odległość między kołkami wynosi od 60 do 100 cm - wszystko zależy od temperatury powietrza. Główną wadą, pomimo swojej prostoty, jest bardzo duże zużycie energii (jedna elektroda zużywa około 45-50 A), w związku z tym wzrasta koszt budowy.

Rozgrzej stół

• W tym przypadku, aby utrzymać pożądaną temperaturę, sprawdza się ją co dwie godziny iw tym celu wykonuje się specjalne odwierty.. Podczas ogrzewania roztworu, takie testowanie przeprowadza się co godzinę. Podczas przejścia całego procesu musisz stale monitorować stan racji żywnościowych i kontaktów.

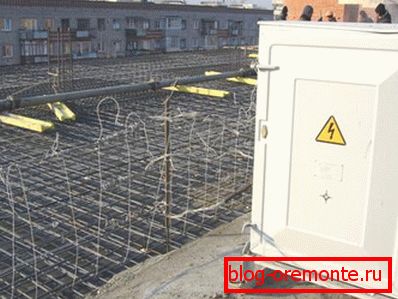

Przewód PNSV i transformator obniżający napięcie

Uwaga PNSV (stalowy drut izolacyjny winylowy) może mieć inny przekrój i jest używany jeden raz. Po zestaleniu masy pozostaje tam na zawsze.

Wymienione wyżej metody ogrzewania betonu nie są tak popularne, jak te, które zostaną omówione teraz - użycie przewodu PNSV jako transformatora i transformatora obniżającego do konwersji energii elektrycznej. Istota tej metody jest następująca: kabel układa się w pętlach w miejscu wylewania roztworu, a jego przekrój zależy od wydajności transformatora i temperatury powietrza na zewnątrz (w budynku), w którym wykonywana jest praca.

W zależności od temperatury powietrza obciążenie pętli doprowadzane jest z transformatora obniżającego i zaczyna się nagrzewanie, ale struktura betonu nie zmienia się, ale znacznie zwiększa się szybkość utwardzania zaprawy.

Rezystancja PNSV zależy od przekroju drutu

Zwróć uwagę! Przed ułożeniem PNSV konieczne jest sprawdzenie integralności drutu i jego powłoki. Faktem jest, że sterowanie ogrzewaniem betonu odbywa się tylko w odniesieniu do temperatury, a sam drut, w przypadku jego wypalenia, nie może być wymieniony, ponieważ jest całkowicie zanurzony w roztworze (poza tym jego zamknięcie może spowodować pożar). Dlatego do takich celów lepiej jest użyć nowego materiału.

Tabela optymalnej długości pętli dla różnych odcinków drutu i rodzajów betonu

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода - все повороты следует выполнять плавно.

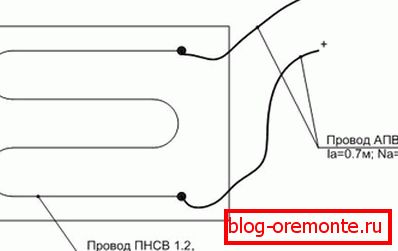

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

W każdym przypadku drut grzejny musi być całkowicie wypełniony betonem (w tym skręceniem), ponieważ przegrzeje się on w powietrzu, w wyniku czego zarówno izolacja, jak i rdzeń stalowy ulegną spaleniu. Ponadto należy zadbać o ochronę transformatora, w wyniku czego cała struktura grzewcza, od skoków mocy, jako skok może spowodować gwałtowne przegrzanie i wypalenie.

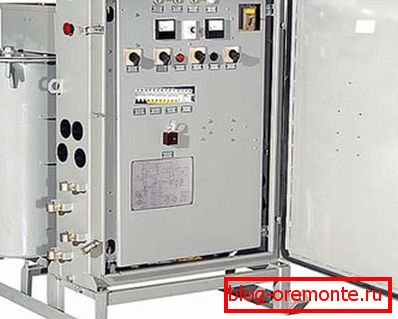

Aby zobrazować schemat okablowania, rozważmy, jak się to odbywa zgodnie z SNiP 111-4-80 / ch.11 i GOST 12.1.013-7 - w tym przypadku stosuje się transformator obniżający napięcie KTPTO-80, jak na powyższym zdjęciu.

To urządzenie, przed montażem obwodu elektrycznego, powinno być wyzerowane, a odbywa się to za pomocą czwartego przewodu kabla zasilającego do zacisku N z jednostki XT6, omijając go metalową obudową szafki sterowniczej. Uziemienie jest wykonane z nóżek urządzenia, w którym znajduje się specjalna śruba z nakrętką, a obwód wykonany jest z drutu stalowego o przekroju co najmniej 4 mm.

Zgodnie z zasadami bezpieczeństwa, rezystancja izolacji musi wynosić co najmniej 0,5 MΩ, co należy sprawdzić przed podłączeniem, a także sprawdzić wszystkie skręcenia i połączenia stykowe. Następnie zainstaluj wyłączniki krańcowe SQ1 i SQ2, aby umożliwić niezawodne zamknięcie styków o tej samej nazwie podczas otwierania pokrywy obudowy i panelu sterowania. Należy również sprawdzić integralność bezpiecznika w przypadku zwarcia.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

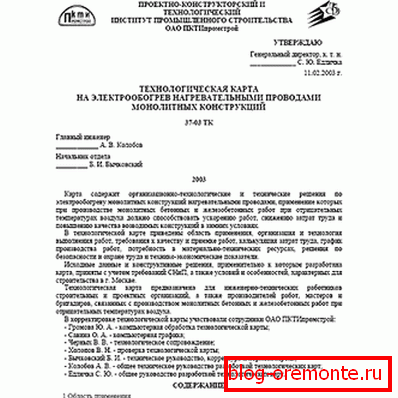

Zgodnie z SNiP 3.03.01-87 (do ogrzewania żelbetowych konstrukcji nośnych i zamykających w temperaturach do -40 ° C) stosuje się prowadzenie do ogrzewania elektrycznego za pomocą drutów typu PNSV. Niniejszy dokument zawiera techniczne i organizacyjno-technologiczne rozwiązania problemów dotyczących sposobu ogrzewania przewodowego z uwzględnieniem wszystkich parametrów technicznych i technologicznych, czyli całego harmonogramu ogrzewania betonu.

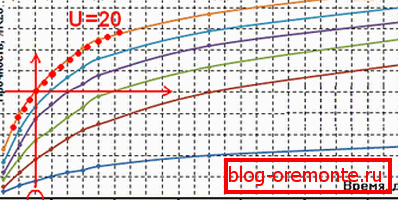

Aby kontrolować rozgrzewkę, a także przewidzieć jakość konstrukcji z betonu zbrojonego po ostatecznym utwardzeniu, stosuje się arkusz rozgrzewający do betonu - formularz, do którego zawsze można pobrać z Internetu. Takie dane pozwalają dokładnie wyrównać czas i kolejność utwardzania wypełnionego roztworu, to jest jak przewodnik krok po kroku osiągający największą siłę.

Sterowanie lub obliczenia ogrzewania betonu odbywa się za pomocą termometru technicznego - w wypełnionej masie wykonać specjalne lejki, w których układana jest rura, a termometr już w nią wpada. Temperatura jest ustalana co dwie godziny, a jeśli grubość konstrukcji nie przekracza 10-115 cm, to jest to wykonywane co 4-5 godzin.

Nie należy zapominać, że podczas normalnego ogrzewania PNSV - do 80 ° C - temperatura betonu podczas ogrzewania osiąga 40 ° C-50 ° C, a dzieje się to na zimno!

W domu, jako transformator obniżający napięcie, można użyć urządzenia spawalniczego o mocy nie mniejszej niż 250A, jak na powyższym zdjęciu, a tym samym oporu. Liczba drutów PNS w takich przypadkach może być obliczona według wzoru R = U / I.

Z reguły będziemy mieli 220-230 V U, a jeśli użyjemy agregatu o powyższej mocy, to I = 250A. w tym przypadku R = U / I = 220/250 = 0,88 oma i na tej podstawie można wykorzystać tabele do określenia pożądanego przekroju i długości drutu.

Należy powiedzieć, że zanurzając PNSV w masie betonu, należy go połączyć z transformatorem z drutem aluminiowym typu ARC o przekroju co najmniej 4 mm, ale skręcanie powinno być w roztworze.

Wspomnieliśmy o tym momencie z ważnych powodów - będziesz musiał połączyć dwa niejednolite metale - stal i aluminium, dlatego połączenie może być luźne, co doprowadzi do iskrzenia, przegrzania i wypalenia drutu. Ale nie da się już zmienić skrętu wprowadzanego za pomocą rozwiązania, więc zwróć szczególną uwagę na tę kwestię - od tego zależeć będzie możliwość zakończenia procesu w ogóle.

Wniosek

Podsumowując, można powiedzieć, że najniższy koszt prac związanych z ogrzewaniem betonu występuje w przypadku zastosowania kabla PNSV i transformatora obniżającego, i chociaż ta metoda jest raczej niewygodna w przypadku konstrukcji żelbetowych pionowych, wciąż jest czasami wykorzystywana do oszczędzania pieniędzy. Pomimo złożoności układania drutu (zajmuje dużo czasu), najczęściej stosuje się ogrzewanie drutu konstrukcji RC.
