Żelbetowe kroki: dokumenty regulacyjne i funkcje instalacji

Czy GOST dotyczy etapów żelbetowych? Według jakich dokumentów regulacyjnych są marsze i klatki schodowe wykonane z betonu zbrojonego? Jak są montowane podczas budowy? Zrozummy to.

Lista norm

Zacznijmy od dokumentów regulacyjnych.

Przydatny: GOST 9818-85 zawiera opis techniczny nie tylko marszów i schodów, ale także betonowych stopek produkowanych oddzielnie dla nich.

Standardy treści

Co mówią wspomniane przez nas dokumenty?

GOST 8717.0.-84

Zakres wspomnianych już etapów żelbetowych - wewnątrz i na zewnątrz budynków. GOST podaje bardziej szczegółową definicję: dopuszczalne jest używanie ich poza ogrzewanymi budynkami w strefach klimatycznych z najzimniejszym pięciodniowym sezonem, ze średnią temperaturą -40 stopni. Dopuszczalny jest kontakt betonu z agresywnymi mediami, co pozwala na wykorzystanie produktów w produkcji (w tym również w przedsiębiorstwach przemysłu chemicznego).

Kroki делятся на следующие категории:

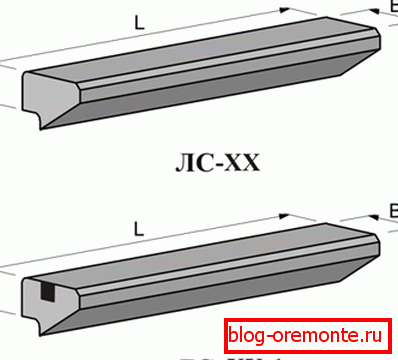

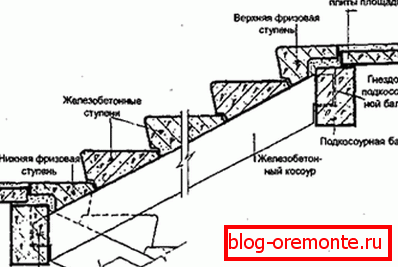

• LS - główny.
• LSV - fryz górny (w sąsiedztwie witryny).
• LSP - wyściółka podkładki.
• LSN - dno fryz.
• LSS - płaska na marsze.

Głównym materiałem dla produktów jest żelbet; jednakże główne stopnie LS o długości do 1,5 metra można wykonać bez zbrojenia.

Maksymalne krótkotrwałe obciążenie dla produktów z betonu zbrojonego wynosi 6 kPa lub 600 kgf / cm2.

Nuance: obciążenie projektowe nie uwzględnia masy własnej stołu montażowego. Jednakże, na solidnych podstawach, musi on zostać całkowicie przeniesiony do tej samej bazy, bez ładowania kroku.

Norma przewiduje, że schodki żelbetowe są wykonane ze stalowych elementów wbudowanych do mocowania ogrodzeń. Dzięki umowie z klientem hipoteki można zastąpić gniazdami.

Płaskie stopnie LSS dodatkowo uzupełniają hipoteki na mocowania do kosoura (belki podporowe marszu) o szerokości 155-180 mm; dla konkretnego projektu można zainstalować dodatkowe elementy hipoteczne.

W razie potrzeby produkty wykonuje się w lewo iw prawo - w zależności od kierunku schodów. Z reguły parametr ten dotyczy tylko lokalizacji hipotek lub gniazd do montażu ogrodzeń.

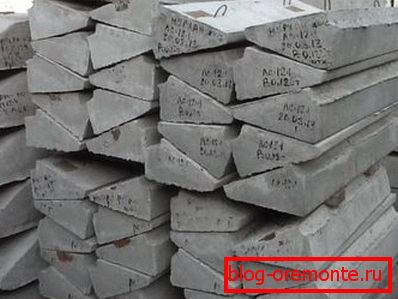

W zależności od projektu i w porozumieniu z klientem, kroki mogą być dostarczane z lub bez pętli montażowych. W drugim przypadku zakłada się stosowanie urządzeń załadowczych ze specjalnymi chwytakami: produkty betonowe nie mogą być zawieszane.

Kroki wykonane z lekkiego betonu muszą mieć grubość co najmniej 15 mm warstwy ciężkiego betonu lub odporną na ścieranie powłokę wykonaną z materiałów syntetycznych na ich powierzchniach.

Wykończenie górnej powierzchni w ramach standardu może się różnić.

Jakie opcje są możliwe?

1. Gładki beton na zwykłym cemencie.
2. Dekoracyjny beton - na białym, kolorowym cementie lub marmurowym żwirze.
3. Mozaika betonowauzyskiwany przez szlifowanie betonu na marmurowym rumoszu i / lub na białych i kolorowych cementach.

Jakie mogą być rozmiary schodów?

• Szerokość waha się od 900 do 2380 milimetrów.
• Wysokość wynosi od 100 do 168 mm.
• Głębokość bieżnika - od 260 do 330 mm.

Zbrojone betonowe schody ważą od 45 do 187 kilogramów. Jeśli nie jesteś doświadczonym sportowcem-sportowcem - oczywiście, nie musisz wykonywać ruchu i instalacji tych produktów własnymi rękami, bez ładowania sprzętu.

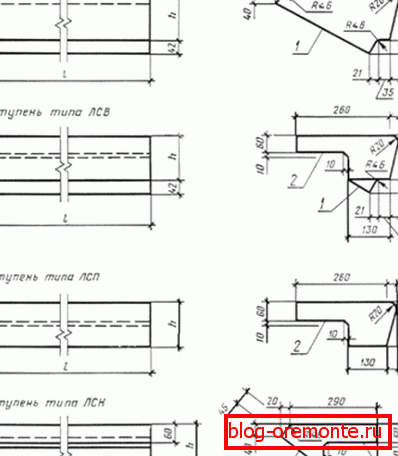

Warianty projektów krokowych są opisane w powiązanym dokumencie regulacyjnym - GOST 8717.1-84.

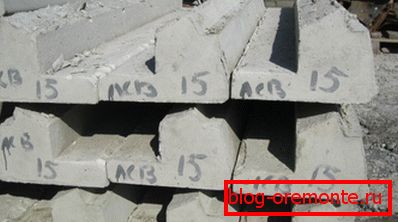

Oznakowanie

Składa się z grup alfanumerycznych i łączników między nimi.

1. Pierwsza grupa wskazuje rodzaj sceny i jej wymiary, zaokrąglone do liczb całkowitych. W tym samym czasie wysokość 145 mm nie jest wyświetlana.
2. W drugiej grupie znajdują się litery B - dla głównych betonowych stopni, L - dla produktów wykonanych z lekkiego betonu i C - dla krzemianu. Żelbetowe stopnie prefabrykowane wykonane z gęstego betonu, odnoszące się do typów innych niż BOS, nie są oznaczone drugą grupą alfanumeryczną.
3. W trzeciej grupie są obecne:

• Ryciny 1, 2, 3 itd., Wskazujące na obecność hipotek lub gniazd dla ogrodzeń. Rysunek 1 odpowiada projektowi dostarczonemu przez GOST 8717.1-84; inne numery odnoszą się do dokumentacji projektowej.
• Litera L oznacza lewe wykonanie kroku (dla schodów z płotem po prawej stronie).

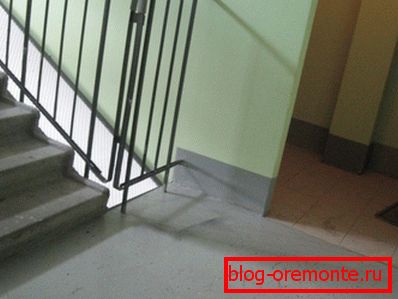

• Litera D oznacza gładką powierzchnię betonu na białym lub kolorowym cementie, literę W - polerowaną powierzchnię mozaiki. Gładki beton na zwykłym cemencie nie jest zaznaczany osobno na oznakowaniu.

• M oznacza zwiększoną odporność na mróz (możliwość pracy w temperaturze -40 ° C i niższej). P - zwiększona gęstość, umożliwiająca stosowanie produktów o stałym kontakcie z agresywnymi mediami.

Oznaczanie próbek

Podajmy kilka przykładów i przeanalizujmy je.

Wymagania techniczne

GOST dla prefabrykowanych schodów i stopni dla nich nakłada pewne wymagania na zastosowane materiały i, oczywiście, jakość gotowego produktu.

• Wytrzymałość betonu na zewnętrzne klatki schodowe nie może być niższa niż klasa B25. W przypadku drabin wewnętrznych dozwolone jest stosowanie betonu marki B15.
• Średnia gęstość betonu lekkiego i krzemianowego nie powinna być mniejsza niż 1800 kg / m3.
• W przypadku produktów przeznaczonych do pracy na wolnym powietrzu, w nieogrzewanych pomieszczeniach lub przy stałej wilgotności względnej powyżej 60% zawór jest zabezpieczony przed korozją. Metoda jest określona w dokumentacji projektu.

Przydatne: tradycyjnie stosowane do ochrony farb. Jednak obecnie łatwiej jest znaleźć bardziej skuteczny środek na rynku - fosforanowy przetwornik rdzy, który tworzy trwałą warstwę chemicznie przekształconych tlenków żelaza na powierzchni stali niestabilnej korozyjnie. Cena materiału zaczyna się od 200 rubli / kg.

GOST 9818-85

Norma określa wytwarzanie produktów następujących typów:

Szacunkowe obciążenia bez własnej wagi to:

• 360 kgf / cm2 dla budynków mieszkalnych.
• 480 kgf / cm2 dla budynków użyteczności publicznej i budownictwa przemysłowego.

Wszystkie elementy mogą być wykonane w lewym i prawym wykonaniu.

Opcje powierzchni nieznacznie różnią się od omówionych powyżej, w ramach poprzedniego standardu:

1. Гладкая поверхность бетона na zwykłym cemencie.
2. Zmielona powierzchnia betonowa na białym betonie, kolorowy cement lub marmurowy żwir.

Wyjaśnienie: ten typ wykończenia jest dozwolony tylko w przypadku lądowań i napowietrznych stopni.

1. Ponadto miejsca mogą być wykończone płytkami ceramicznymi, zapewniającymi maksymalną odporność na zużycie powierzchni.

Oznakowanie

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

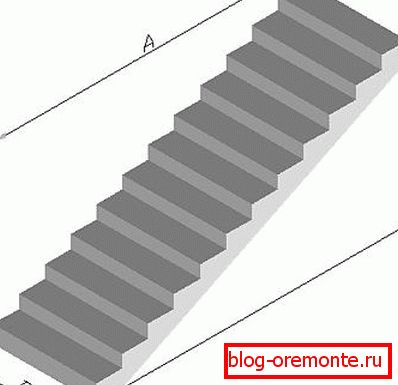

Pierwsza grupa wskazuje typ elementu i jego wymiary. Ogólnie długość i szerokość są w decymetrach; dla schodów dodatkowo wskazano ich wysokość (rzut na płaszczyznę pionową).

Nuance: w przypadku marszu LMP z jedną górną platformą długość jest wskazywana jako długość marszu z dwiema pół-platformami należącymi do tego samego typu.

Litera B w pierwszej grupie oznacza, że ​​stajemy przed ostatnią platformą lub bieżącym fakturą dla górnego ostatniego kroku.

Druga grupa zawiera:

• W przypadku platform i marszów - obliczone obciążenie (rysunek 4 odpowiada obciążeniu 360 kgf / cm2, rysunek 5 - 480 kgf / cm2).
• Dla stopnic napowietrznych - wersja lewa i rodzaj wykończenia powierzchni (Ш - mozaika polerowana, brak liter oznacza gładką powierzchnię betonu).

W trzeciej grupie może być obecny:

• Litera L, oznaczająca lewą egzekucję marszu lub platformy.
• Litera K dla pada wskazuje obecność konsoli wsparcia. Litera M to technologiczne otwarcie rynny śmieci. Litera Y - zyskuje na wsparcie marszu.
• W przypadku marszu LMP, cyfra 1 wskazuje wydłużoną górną platformę, 2 oznacza wydłużoną dolną platformę, 3 oznacza brak dolnej pół platformy.
• W - ponownie polerowana powierzchnia mozaika, K - okładzina z płytek ceramicznych.

• Litera C mówi o zwiększonej stabilności sejsmicznej elementu konstrukcyjnego drabiny. Takie produkty są wykorzystywane do budowy budynków zaprojektowanych na 7-9 punktów w skali Richtera.

Oznaczanie próbek

Wymagania techniczne

Dotyczą one rodzaju zastosowanego zbrojenia, ścierania powierzchni, jakości betonu i maksymalnych dopuszczalnych odchyleń w liniowych wymiarach.

Instalacja

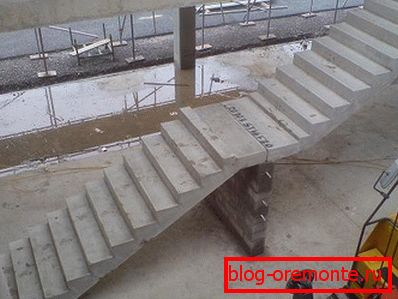

W jaki sposób montowane są żelbetowe klatki schodowe, ułożone schody i inne elementy schodów? Jest oczywiste, że praca ta rzadko jest wykonywana ręcznie u osoby niewykwalifikowanej; jest również jasne, że profesjonalny budowniczy prawie nie potrzebuje instrukcji instalacji.

Jeśli tak, zwrócimy uwagę tylko na główne punkty.

• Do wyrównania marszów używano drewnianych szablonów.
• Instalacja marszów i platform wykonanych przy pomocy dźwigu. Smycze przylegają do pętli mocujących; w przypadku ich braku stosuje się zaciski stalowe z profilowanej rury.

• Docieranie do pożądanej pozycji odbywa się ręcznie, łomy. Marsz jest pierwszym zboczem na dolnej platformie; górna krawędź jest ustawiona w żądanym położeniu i odkładana na podkładce zaprawy cementowej.
• Kroki могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Wyjaśnijmy: jest oczywiste, że tylko kroki ważące do 80-100 kg mogą być montowane ręcznie. Przenoszenie i instalacja stopni ważących 150-180 kg jest nie tylko problematyczna, ale także niebezpieczna.

• Kroki укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.

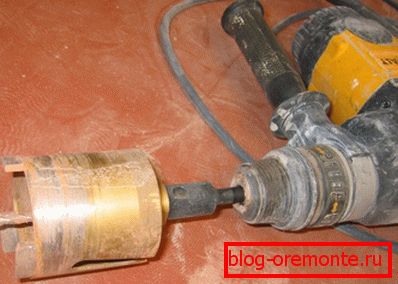

• Aby wykonać otwory montażowe, które nie są przewidziane do produkcji elementów, stosuje się cięcie ścierne betonu zbrojonego - betonu z okręgami diamentowymi, prętami zbrojeniowymi - z konwencjonalnymi tarczami tnącymi do metalu lub wycinarką gazową.

Należy pamiętać, że awaria zbrojenia silnie osłabia konstrukcję: podczas budowy wielopiętrowych budynków taka modyfikacja jest zabroniona. Wiercenie diamentowe otworów w betonie wraz z konwencjonalnymi wiertłami otworów służy do wykonywania dodatkowych gniazd przy instalowaniu ogrodzeń.

Wniosek

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Jak zwykle, wideo w tym artykule zaoferuje czytelnikowi więcej informacji. Sukcesy!
