Żelbetowe panele ścienne - pełny przegląd typów i cech

Ściany zewnętrzne z betonu i żelbetowe panele są szeroko stosowane w budowie domów, a także obiektów przemysłowych i publicznych. Ich wygląd, ponad 50 lat temu, był prawdziwym przełomem w budownictwie i umożliwił kilkakrotne skrócenie budowy budynków.

Rodzaje płyt żelbetowych

Beton zbrojony jest monolitem zbrojenia stalowego i betonu. Interakcja tych materiałów jest bardzo skuteczna. Kamień betonowy niezawodnie łączy się z metalem, dobrze chroniąc go przed rdzewieniem. Komponenty te uzupełniają się wzajemnie pod względem odporności na różne obciążenia.

Uzyskane struktury mają znaczną siłę, a tylko ich zaawansowane technologicznie narzędzie może pomóc w ich przetwarzaniu. Niedawno diamentowe wiercenie otworów w betonie stało się popularne.

Zwróć uwagę! Większość produktów betonowych zajmują tanie surowce - żwir, tłuczeń, piasek. Dlatego ich cena jest stosunkowo niewielka.

Jakie one istnieją

Produkty z betonu zbrojonego dzieli się na:

• napięte wstępne wyroby;
• analogi wzmocnione zwykłą metodą.

Według gęstości (ciężaru właściwego) i klasy betonu:

• super ciężkie płyty betonowe, ich gęstość wynosi od 2,5 t / m?;
• ciężkie analogi o gęstości 1,8 / 2,5 t / m?;
• płuc, ich ciężar właściwy wynosi do 1,8 t / m ";
• produkty ultralekkie, ich gęstość wynosi 0,7 t / m ?.

Ze swojej struktury ściany żelbetowe dzielą się na:

• monolityczny;
• pusty;
• wyprodukowany z jednego rodzaju roztworu;
• wykonane z różnych rodzajów mieszanki.

ZHBI może kierować reklamy na:

• dla budynków mieszkalnych i publicznych;
• dla zakładów produkcyjnych;
• do konstrukcji inżynierskich.

Metody produkcji

Produkcja paneli odbywa się w fabrykach konkretnych produktów różnymi metodami.

1. Technologia stojąca przeznaczona jest do produkcji produktów o dużych gabarytach.. Roztwór wlewa się do postaci stałej. Jednostki specjalne: chwytaki do betonu i wibratory z kolei podchodzą do trybun i produkują stopnie technologiczne.
2. Metoda kasety jest modyfikacją poprzedniej metody.. Panele są wykonane w stałych kasetach, które składają się z kilku stalowych przegródek. Rama wykonana jest ze zbrojenia, a następnie wypełniona jest betonem. Obróbkę cieplną uzyskuje się poprzez ścianki kaset.

Po rozgrzaniu ściany form są usuwane, a panele są usuwane za pomocą suwnicy. Ta metoda wytwarza produkty płaskie: konstrukcje ścienne i analogi do podłóg.

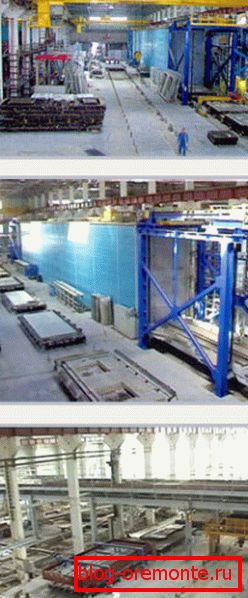

1. Gdy technologia modułowa przepływów dla produktów jest przesuwana wzdłuż łańcucha od jednego mechanizmu do drugiego. Obróbka na mokro i obróbka cieplna odbywa się w sposób ciągły.
2. W przypadku metody wibro-walcowania cały cykl produkcyjny odbywa się na pojedynczej instalacji zasady przepływu. (Walcownia wibracyjna). Jest to przenośnik składający się z zabezpieczonej gumą stali.

Jego taśma porusza się na stanowiskach technologicznych. Na nich występuje: instalacja ramy zbrojenia, wylewanie betonu, jego zagęszczenie przez wibracje i obróbkę cieplną. Zaleca się w ten sposób produkować płyty przegrody i stropów, a także zewnętrzne płyty ścienne z lekkiego betonu.

Wymagania techniczne

Standardy państwowe określają najściślejsze wymagania dotyczące płytek ściennych.

1. Dokładność rozmiarów standardowych, a także forma geometryczna.
2. Optymalny projekt związków i węzłów.
3. Dokładna lokalizacja kredytu hipotecznego.
4. Zgodność standardowej wielkości i ciężaru wyrobów betonowych z możliwościami transportu i podnoszenia samochodów.

Zwróć uwagę! Dom płyt z betonu zbrojonego powinien być zbudowany z produktów, których wymiary mieszczą się w granicach odchyleń i tolerancji. Są one określone przez GOST nr 130 / 15.4 / 84.

1. Wielkość znajdujących się w nich hipotek musi być zgodna ze standardowymi wartościami, błąd nie powinien przekraczać 0,5 cm.
2. Dopuszczalne osiowe przemieszczenie hipotek nie jest większe niż 1 cm.
3. Elementy te powinny znajdować się na równi z płaszczyzną paneli lub nad nią - nie więcej niż 0,3 cm.

Więcej o płytach ściennych

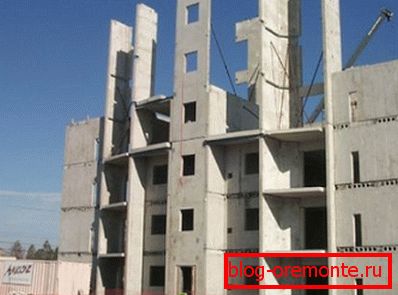

Duże tablice zostały zaprojektowane, aby przyspieszyć tempo budowy. Na przykład domek z płyt z betonu zbrojonego może zostać zbudowany w ciągu zaledwie 2 tygodni.

Dostoinstva ŽBI

Popularność płyt z betonu zbrojonego w budownictwie masowym, oprócz wysokich wskaźników pracy, można wytłumaczyć innymi zaletami:

• wysoka wytrzymałość;
• dobra nośność;
• dopuszczalny poziom izolacji termicznej;
• 100% ognioodporny;
• odporność na skrajne temperatury;
• trwałość operacji.

Rodzaje konstrukcji panelu

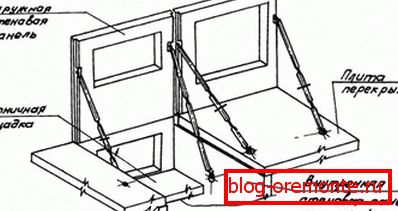

Konstrukcja panelu może być ramowa i bezramowa.

Zależy to od tego, które płyty ścienne są używane: zamykania i przenoszenia lub tylko zamykania.

1. W budynkach o konstrukcji bezramowej obciążenie podłóg jest przenoszone przez same panele ścienne.
2. W analogach ramek funkcje nośne są wykonywane przez ramki. Płyty ścienne służą do zagospodarowania terenu, ogrodzenia, izolacji akustycznej i cieplnej.

Rośliny produkują panele do ścian zewnętrznych i wewnętrznych.

1. Zewnętrzne płyty są podzielone na trzy kategorie: jednowarstwowe, wykonane z betonu komórkowego lub lekkiego i składające się z dwóch, trzech warstw. Te ostatnie są wykonane z ciężkich rodzajów betonu i izolatora cieplnego.
2. Poza konstrukcją są pokryte fasadowymi płytkami ceramicznymi, zaprawą dekoracyjną, farbami odpornymi na warunki atmosferyczne itp. Wewnętrzna strona płyt jest przycięta i przygotowana do wykończenia.
3. Wysokość żelbetowych paneli ściennych jest równa wysokości jednej podłogi. Ich szerokość rozciąga się do 1/2 pokoi (300/720 cm), grubość może wynosić 20/50 cm Wymiary ścian żelbetowych na przegrody odpowiadają wymiarom pomieszczeń. Ich grubość wynosi 3/16 cm.

Klasyfikacja płyty ściennej

Istnieją różne podziały paneli na kategorie, w oparciu o zasadę leżącą u podstaw: typowe cechy, cel, struktura, skład materiału.

Konstrukcja płyty

Wyprodukowane panele są podzielone na monolityczne i złożone analogi.

Z kolei produkty warstwowe mogą być stałe lub mieć warstwę powietrza.

1. Jednowarstwowe odpowiedniki wykonane są z jednorodnego betonu o niskiej przewodności cieplnej. Grubość ich zewnętrznej części wynosi 2/4 cm, wewnątrz płyta dekorowana jest okleiną.
2. Płytki dwuwarstwowe mają solidną strukturę. Warstwa nośna wykonana jest z zaprawy żelbetowej. Jest to wnętrze panelu, które dodatkowo pełni rolę bariery paroszczelnej. Zewnętrzna warstwa termoizolacyjna pokryta jest zaprawą cementowo-piaskową.
3. Żelbetowe płyty warstwowe są wykonane z dwóch płyt połączonych ze sobą za pomocą spawanej ramy ze zbrojenia. Między nimi położono izolację.

Dzięki nośności płyty ścienne dzielą się na:

• produkty samonośne;
• analogi łożysk.
• panele na zawiasach.

Panele ścienne

1. Te duże płyty mają wysokość podłogi i długość do 600 cm i są przeznaczone do budowy prefabrykowanych budynków.

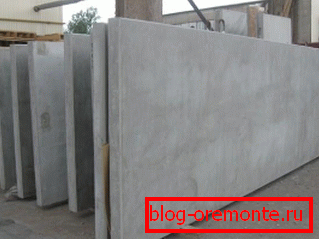

Zwróć uwagę! Do produkcji płyt przegradzających należy stosować beton zwykły zwykły lub gipsowy o wysokiej wytrzymałości. Materiał musi mieć dobrą wodoodporność i mrozoodporność.

1. Takie płyty są wzmocnione siatką z drutu stalowego lub prętami ze stali odpornej termicznie i mechanicznie, klasa A / III, AT / IIIC. Wszystkie stalowe części produktu muszą być pokryte podkładem antykorozyjnym.

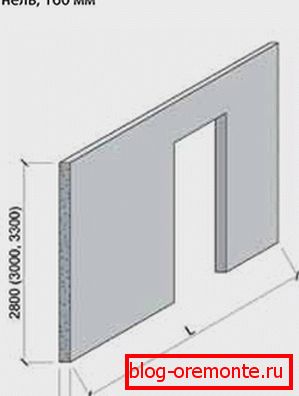

Tablice jednowarstwowe

1. Do produkcji jednowarstwowych paneli ściennych używanego betonu, o jednorodnej strukturze i wysokim poziomie izolacji. Najczęściej jest to lekki (komórkowy) materiał.
2. Zewnętrzna strona płyt pokryta jest warstwą okładziny o grubości 2/4 cm, aby chronić je przed warunkami atmosferycznymi.
3. Różne tynki, płytki itp. Są używane jako wykończenie wnętrz.

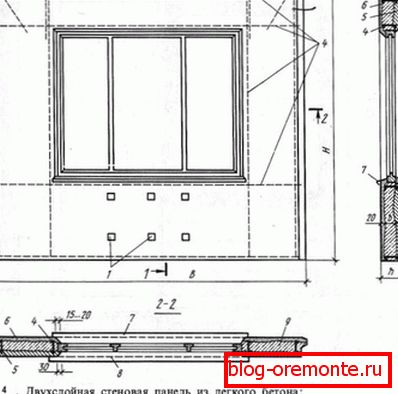

Panele dwuwarstwowe

1. Dwuwarstwowy typ płytek ma z reguły solidną konstrukcję. Pierwsza warstwa nośna wykonana jest z gęstego betonu zbrojonego. Druga warstwa jest termoizolacyjna.
2. Znajduje się na zewnątrz i pokryta zaprawą cementowo-piaskową.
3. Warstwa nośna znajduje się wewnątrz pomieszczenia i jednocześnie służy jako bariera paroizolacyjna.

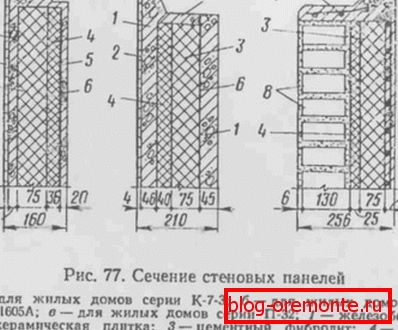

Trójwarstwowy rodzaj produktu

Przede wszystkim zapotrzebowanie na żelbetowe płyty ścienne typu sandwich jest obecnie duże.

1. Podstawą trójwarstwowej płyty jest zewnętrzna strona nośna, a wewnętrzny panel jest do niej przymocowany za pomocą wzmocnienia. Ze względu na różnicę między nimi straty ciepła w konstrukcji są zmniejszone.
2. We wnętrzu tych produktów można stosować izolację cieplną wełny mineralnej, fibrolitu na bazie cementu, pianki krzemianowej, poliuretanu.
3. Płytki trójwarstwowe mają typowe rozmiary i różnią się grubością. Jest wybierany przez projektantów, w oparciu o warunki klimatyczne obszaru i parametry cieplne budynku.
4. Ten rodzaj paneli wykonany jest z lekkich, ale wytrzymałych mieszanek betonowych lub ciężkich rodzajów betonu o klasie nie niższej niż B-12,5.
5. Wzmocnione produkty ze spawanymi siatkami lub stalowymi ramami. Wszystkie metalowe części płyt są zabezpieczone podkładami antykorozyjnymi.
6. Charakterystyka trójwarstwowych paneli ściennych wyznaczają normy GOST nr 3110/2005 i GOST nr 13015/2003.
7. Jeśli zachodzi potrzeba obróbki płyt podczas ich montażu, beton zbrojony jest wycinany diamentowymi okręgami.

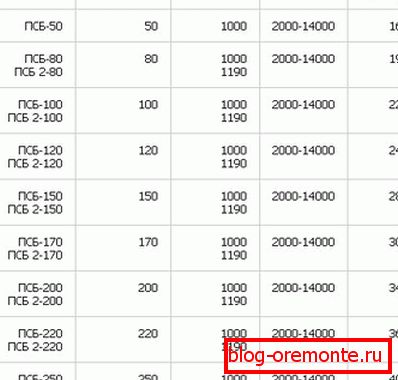

Rozmiary produktów

1. Głównym kryterium wyboru płytek ściennych własnymi rękami jest ich wielkość. Powinny być określone w projekcie budynku, biorąc pod uwagę jego schematy projektowe i plany pięter.
2. Wymiary i grubość, wielkość i liczba otworów, parametry techniczne paneli określane są na podstawie projektu.
3. Typowe wymiary płyt dla budynków mieszkalnych: wysokość jest równa jednej podłodze, szerokość równa się jednemu lub dwóm pomieszczeniom. Panele zewnętrzne mają otwory drzwiowe i okienne. Płyty do ścianek działowych są pełne lub mają otwory drzwiowe.
4. Panele dla obiektów przemysłowych mają długość 6 metrów, 9 i 12.

Zwróć uwagę! Grubość płytek ściennych należy dobierać w zależności od warunków klimatycznych panujących na danym obszarze. Duże znaczenie ma również jakość cieplna użytych materiałów budowlanych. Producenci wytwarzają produkty o grubości 20/50 centymetrów

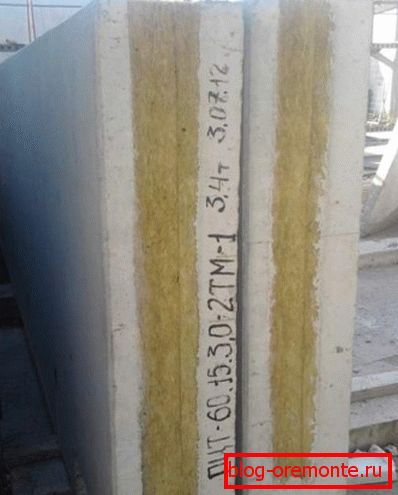

Etykietowanie produktów

Panele są oznaczone literami i cyframi w desce rozdzielczej.

1. Pierwsza grupa wskazuje typ płytki i jej wymiary: długość, wysokość (w decymetrach), grubość (w centymetrach).
2. Poniższy fragment określa klasę i typ betonu: L - światło, T - ciężkie, I - komórkowe.
3. Trzecia część dotyczy dodatkowej jakości produktu.

Na przykład:

• odporność sejsmiczna jest większa niż 7 punktów - C;
• mrozoodporność poniżej -40 stopni - M;
• przepuszczalność: szczególnie niska - Oh, niska - P, normalna - N.

Ta grupa marek zawiera wskazania dotyczące właściwości projektowych produktów:

• ich forma;
• koniec konfiguracji;
• rodzaj i lokalizację otworów, jeśli występują;
• forma stroboskopu (jeśli występuje) w sąsiedztwie sąsiednich elementów;
• rodzaj i lokalizacja gniazd zbrojenia i hipoteki;
• obecność struktur wzmacniających dla zmniejszenia obciążeń, z powodu nierównomiernego odkształcenia fundamentu.

Podajmy przykład oznaczenia: ПСТ 598-300-20.

• PST - trójwarstwowy panel ścienny;

598 cm - jego długość;

300 cm - jego wysokość;

20 cm - jego szerokość.

Wniosek

Żelbetowe panele ogrodzeń, ścian i sufitów stanowią integralną część nowoczesnej konstrukcji masowej. Zastosowanie nowych technologii, materiałów i rozwiązań konstrukcyjnych w ich produkcji umożliwia optymalizację konstrukcji budynków.

Jeśli zapoznasz się z wideo w tym artykule, otrzymasz wiele przydatnych informacji.
