Żelbetowe słupy do układania konstrukcji ramowych

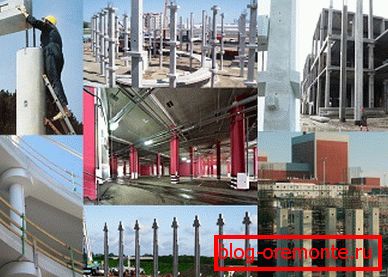

Ogromna liczba osób na wzmiankę o takim słowie, jak "kolumna", natychmiast przypomina zabytkowe, dekoracyjne pomniki architektury i budynki z szerokimi rzeźbionymi kolumnami podtrzymującymi sufit. Ale oprócz takich obiektów architektonicznych pełniących funkcję dekoracyjną, znajdują się żelbetowe słupy budynków przemysłowych, które pełnią funkcję wsporczą dla utrzymania szkieletu budynku.

Funkcje konstrukcyjne

Kolumny wykonane z zaprawy żelbetowej przestawiają pionowe wyroby o stosunkowo małych wymiarach kształtu przekroju, w porównaniu do ich wysokości lub długości.

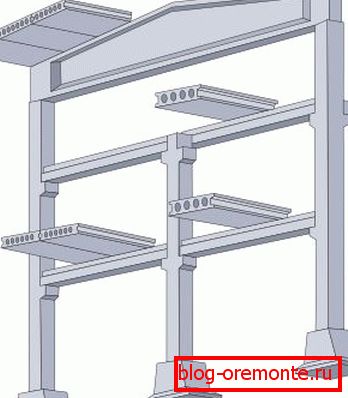

Takie elementy budowlane służą głównie do tworzenia ram typu usztywniającego lub ramowego, a także służą jako podpory nośne do innych elementów budowlanych:

• Belki;
• Rigel;
• Działa.

Podstawowe właściwości i cechy

Kolumny z wyrobami betonowymi to produkty posiadające następujący zestaw właściwości:

• Wysoka odporność na agresywne wpływy środowiska;
• Pełna zgodność z określoną zdolnością przenoszenia;
• Odporność na różnorodne efekty sejsmiczne;
• Odporność na wilgoć;
• Odporność na ujemne temperatury.

Instrukcje dotyczące wyboru konkretnego projektu stanowią punkt odniesienia dla zgodności z następującymi parametrami:

1. Dane uzyskane w wyniku badań genealogicznych;
2. Warunki pogodowe i strefa klimatyczna, w której będzie obsługiwane wsparcie;
3. Wysokość budowanego budynku lub jego wysokość;
4. Funkcjonalny cel budynku, w którego budowę zaangażowane są kolumny.

Główną i najważniejszą cechą techniczną wsporników łożysk betonowych jest właśnie nośność. Im wyższa wydajność tego parametru, tym niższa kolumna znajduje się w budynku. Produkty o najwyższej nośności można wykorzystać do budowy niższych kondygnacji lub piwnic.

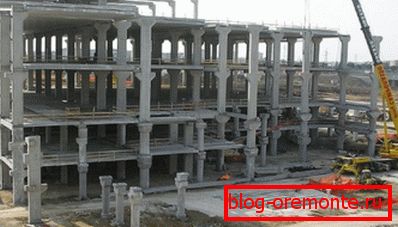

W przypadku budynków wielopiętrowych zwykle stosuje się kolumny, których konstrukcja jest wyposażona w kilka wspornikowych występów na wysokości 2,5 i 3 metrów. Znaki tego typu są oznaczeniem końca podłogi, ponieważ to właśnie na nich belki stropowe są przymocowane do ułożenia następnego poziomu. Powstaje zatem rama wysokich budynków.

Kolumny, które są używane do wznoszenia budynków na jednym piętrze, są wyższe i nie przewidują występów. Takie podpory mogą być używane do budowy obiektów przemysłowych lub rolniczych.

Dokumentacja regulacyjna

Na konkretne produkty tego typu są traktowane z dużą odpowiedzialnością i spełniają najbardziej rygorystyczne wymagania. Elementy tego typu produkowane są w pełnej zgodności ze standardową dokumentacją. Produkują ogromną liczbę różnych testów i testów pod kątem wytrzymałości, niezawodności, sztywności i odporności na pękanie.

Wszystkie podstawowe wymagania i normy dotyczące podpór wyrobów betonowych zawarte są w następujących dokumentach:

• GOST 25628 z 1990 r. Reguluje parametry kolumn do budowy jednopiętrowych budynków;
• GOST 18979 z 1990 r. Reguluje parametry kolumn do budowy budynków wielokondygnacyjnych;

Zwróć uwagę! W tych stanowych normach kolumny słupów mają przypisane takie oznaczenie "SK.40.2.5-1". Oznaczenie to wskazuje, że długość takich elementów wynosi 0,4 m, a ich szerokość wynosi 0,2 m.

• Seria AI 04-1 reguluje parametry produktów, tworząc ramkę łączącą;
• Seria 1.423.1-3 / 88 określa parametry kolumn, które są podstawą do budowy jednopiętrowych pomieszczeń do użytku przemysłowego;
• Seria 1.823.1-2 określa właściwości produktów do budowy konstrukcji do celów rolniczych.

Cena takich produktów należy do kategorii wystarczająco wysokiej i dlatego ważne jest, aby monitorować, czy wydane pieniądze były uzasadnione. Pod względem trwałości i wytrzymałości kolumny z żelbetu nie mają odpowiedników wśród całej gamy produktów z betonu zbrojonego. Właśnie te cechy sprawiają, że kolumny stają się produktami, wokół których budowany jest budynek.

Z czego są wykonane kolumny?

Dobór materiału do produkcji takich konstrukcji nośnych pasuje z wielką starannością, ponieważ zależy od niego główne wskaźniki gotowego produktu. Nowoczesne elementy wykonywane są przy użyciu rozwiązań marki od M300 do M600 ze wzmocnioną ramą, wykonywanych za pomocą sztywnych prętów i drutu. Wzmocnienie ze stali może być napięte lub nieakcentowane.

To właśnie stalowe utwardzanie pozwoli kolumnie uzyskać konieczny poziom wytrzymałości, wytrzymałości i zdolności do poddawania się ogromnym obciążeniom z płyt stropowych.

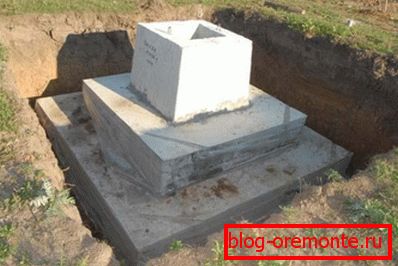

Montaż kolumn żelbetowych własnymi rękami odbywa się w specjalistycznych szklankach lub w monolitycznych fundamentach. Podstawy słupów to produkty, które są również wykonane z betonu zbrojonego. Takie elementy mają po prostu ogromny margines bezpieczeństwa, który pozwala im bezpiecznie przechowywać produkty tego typu, wyłączając ruch i nachylenie.

Klasyfikacja produktu

Istnieje kilka rodzajów klasyfikacji takich konstrukcji betonowych dla różnych cech i cech gotowego elementu.

Gatunek

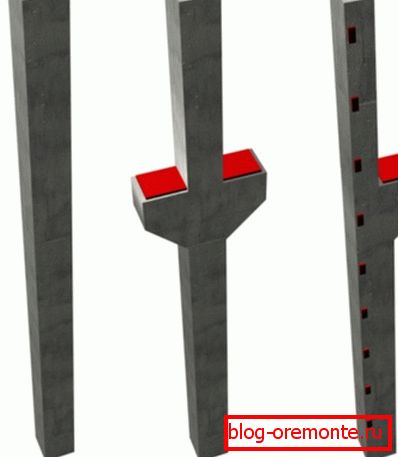

Przez pojawienie się takich struktur są podzielone na dwie główne grupy:

1. Z konsolami - do budowy budynków wznoszonych przy pomocy dźwigów mostowych:

• Prostokątna - dla budynków o wysokości 9,6 m;

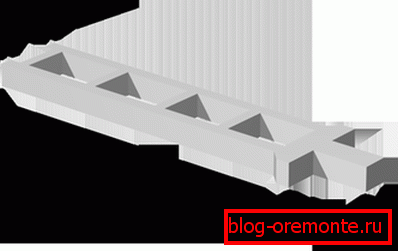

• Two-branch - dla budynków o wysokości większej niż 9,6 m;

Zwróć uwagę! Produkt tego typu składa się z powyższej części żurawia, na której spoczywa zachodzi, oraz części żurawia, która służy jako podparcie dla belki i pobiera ładunek z zakładki.

1. Niekontrolowane - do budowy budynków wykonanych bez użycia dźwigów mostowych.

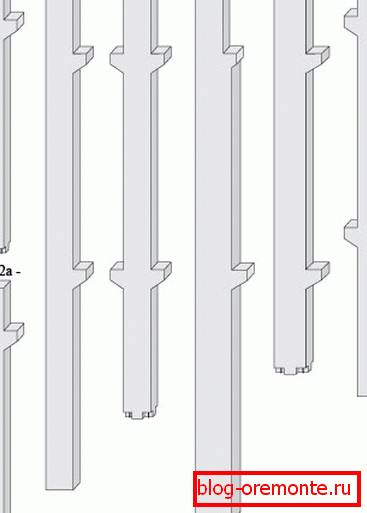

Zunifikowane wymiary kolumn żelbetowych z konsolami są również podzielone w zależności od rodzaju przekroju:

• Z prostokątnym przekrojem - 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (mm);
• O przekroju dwuramiennym - 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (mm).

Według sekcji

Zgodnie z rodzajem przekroju konstrukcji może być:

• Round;
• Prostokątny;
• Kwadrat.

Dzięki technologii wytwarzania

Zgodnie z metodą, za pomocą której jest wykonana, struktura wsparcia może być:

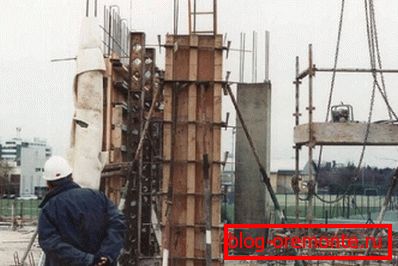

• Monolityczny. Produkcja odbywa się bezpośrednio na placu budowy poprzez wlanie betonu do szalunku, który jest wstępnie ułożoną ramą wzmacniającą;

• Drużyna narodowa. Podpory tego typu są w całości produkowane w warunkach przemysłowych u producentów. Transport takich produktów na plac budowy odbywa się przy użyciu specjalistycznego sprzętu.

Według pozycji

W zależności od położenia kolumny w tworzonej konstrukcji żelbetowej budowanego budynku, produkty dzielą się na:

• Średnie kolumny;
• Kolumny ostatniego rzędu;
• Produkty z przodu.

Elementy elewacji mają powiększoną konsolę, która zapewnia możliwość podtrzymywania na niej powłok elewacyjnych. Otwory w tej konsoli są przeznaczone dla pionów komunikacyjnych.

Istnieją również produkty elewacyjne z długimi konsolami do układania balkonów i loggii.

Niektóre cechy obliczeń

Parametry takie jak długość, dostępność elementów osadzonych, przekrój poprzeczny i nośność kolumny określa się na podstawie metody obliczeniowej na etapie projektowania. W ogromnej liczbie przypadków używa się dokładnie prefabrykowanych wyrobów betonowych, które mają długie, równe dwa piętra konstrukcji.

Profesjonaliści zalecają stosowanie konkretnych rozwiązań marki od B-15 do B-25. Cóż, w przypadku produktów wykorzystywanych do budowy pierwszych pięter należy stosować rozwiązania od B-25 do B-30, ale nie więcej.

Pierwszą rzeczą, którą należy określić za pomocą obliczeń, jest przekrój betonu, który pozwoli zachować jednolitość kompresji. Ta wartość jest określona przez następujący wzór:

A = F / Rb, gdzie:

• A to obszar przekroju produktu;
• F - siła ściskająca;
• Rb to wytrzymałość konkretnego rozwiązania kompresji.

Przykładowe obliczenia kolumn żelbetowych:

F = 50 ton. Betonowa marka B15 ma wytrzymałość na ściskanie 200 kgf / cm2.

A = 50000/200 = 250 cm2

Strona kwadratu przekroju będzie równa:

A = v250 = 16 cm.

Po zapoznaniu się z obszarem przekroju, należy dokonać obliczeń biorąc pod uwagę współczynniki określające warunki pracy, dokładność montażu i inne warunki, które mogą zwiększyć wymiary przekroju. Należy również wziąć pod uwagę mimośrodową kompresję, biorąc pod uwagę losową mimośrodowość i elastyczność tworzonej struktury, która zwiększa się proporcjonalnie do wysokości produktu.

Obliczenia te mogą być tak kłopotliwe i złożone, że ich produkcja często wiąże się z wysokim prawdopodobieństwem popełnienia błędów. Biorąc pod uwagę obecne możliwości współczesnego przetwarzania, po prostu niewłaściwe jest wykonywanie takich obliczeń ręcznie. Cóż, jeśli zdecydujesz, że powierzchnia przekroju kolumny jest niezbędna w, by tak rzec, warunkach terenowych, to oczywiście będziesz musiał policzyć ręcznie.

W każdym przypadku obliczenia muszą uwzględniać nie tylko własną wytrzymałość kolumny, ale także możliwość jej oddziaływania z fundamentem i strukturą podłogi. Dlatego obliczony przekrój powinien zostać zwiększony przynajmniej z konstruktywnego spojrzenia na wzmocnienie konstrukcji.

Co wziąć pod uwagę przed zakupem

Zanim kupisz kolumny do budowy budynku lub lokalu typu przemysłowego lub rolnego, powinieneś znaleźć producenta, który może kupić produkty dobrej jakości w rozsądnej cenie.

Aby zamówić i zakupić żelbetową konstrukcję nośną, konieczne będzie podanie następujących danych:

• Zestaw roboczych rysunków, dla których zaprojektowano wymaganą kolumnę;
• Szacowana wysokość i wysokość;
• Forma;
• Przekrój poprzeczny;
• Dostępność wbudowanych części;
• Lokalizacja działki budowlanej w celu prawidłowego obliczenia kosztów transportu gotowego produktu.

Podsumowując

Kolumny - niezwykle ważny, trwały i niezawodny produkt do budowy zadań. Wybierając takie podpory, należy kierować się danymi, które GOST wskazuje na kolumnach żelbetowych dla budynków przemysłowych, rolniczych, jednopiętrowych i wielopiętrowych. Oprócz tych dokumentów regulacyjnych, należy również polegać na obliczeniach ekscentrycznie ściśniętych kolumn żelbetowych, które muszą koniecznie być obecne w projekcie.

Montaż wzmocnień z betonu zbrojonego nie jest trudny, o ile produkt ma wszystkie deklarowane właściwości, ponieważ zależy od nich wytrzymałość i niezawodność konstrukcji. A film w tym artykule powie ci jeszcze więcej o tak ważnym elemencie budowy jak kolumny z betonu zbrojonego.
