Belka dachowa - wybór, projekt i instalacja

System krokwi to złożone urządzenie składające się z zestawu wzajemnie powiązanych elementów, które zapewniają wsparcie dla nachyleń dachu. Jest to prawdopodobnie najtrudniejsze w projektowaniu i instalacji jednostki konstrukcyjnej dowolnej konstrukcji. Aby rama była wytrzymała, niezawodna i zdolna wytrzymać duże obciążenia, konieczne jest prawidłowe przeprowadzenie obliczeń i określenie ilości, wielkości i wzajemnej odległości między elementami. Dachowanie dachu, pomimo jego zewnętrznej prostoty, odgrywa ważną rolę, rozkładając ciężar pokrycia dachowego między wspornikami. W tym artykule dowiesz się, co to jest skrzynia, a także jak to zrobić własnymi rękami.

Projekt i cel

Toczenie dachu jest prostą konstrukcją składającą się z małych poprzeczek poprzecznych przymocowanych prostopadle do nóg kratownicy ramy. Ta konkretna podłoga może być wykonana z drewna lub metalu, zmieniając odległość między elementami w zależności od nachylenia i konstrukcji dachu, a także od wybranego rodzaju pokrycia dachowego. Skrzynia w konstrukcji ramy kratowej spełnia następujące funkcje:

• Rozkład obciążenia z tortu dachowego. Każdy metr kwadratowy dachu wraz z masą śniegu może ważyć ponad 300 kg, dlatego ważne jest równomierne rozłożenie tego ciężaru między krokwiami, aby dach się nie odkształcił.
• Kształtowanie Podłoga z desek, sklejki lub listew, ułożona na krokwiach, służy jako podstawa do układania i mocowania pokrycia dachowego. Szczególnie ważne jest dodatkowe wsparcie dla miękkich materiałów i powłok o dużej masie.
• Do montażu zadaszenia. Prawidłowo dobrany stopień listwy umożliwia równomierne mocowanie pokrycia dachowego za pomocą łączników, dzięki czemu może wytrzymać większe obciążenie wiatrem.

To ważne! Odpowiednio zaprojektowana obreshetka pozwala wzmocnić te miejsca ramy kratownicy, które podlegają zwiększonym obciążeniom, np. Doliny, obszary, w których zamocowane są rynny lub uchwyty na śnieg.

Materiały

Wielu niedoświadczonych budowniczych zastanawia się, jak zrobić skrzynkę własnymi rękami i, co najważniejsze, z czego. Faktem jest, że musi on być mocny, niezawodny, trwały, a jednocześnie lekki, tak aby nie obciążał zbytnio struktury. W zależności od metody aranżacji do produkcji używanych skrzynek:

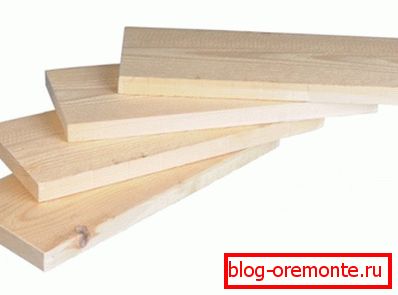

1. Deska brzegowa i nieobrzynana. Naturalne drewno - najpopularniejszy materiał stosowany do produkcji podłóg, który jest przymocowany do pokrycia dachowego, ponieważ jest lekki i trwały. Za pomocą desek można wykonać solidną, kratowną lub rzadką skrzynię, więc jest to uniwersalna opcja podłogowa, odpowiednia dla prawie każdego pokrycia dachowego. Drewniana skrzynia ma tylko jedną wadę - słabą odporność na wilgoć, dlatego musi być malowana lub impregnowana środkiem antyseptycznym.

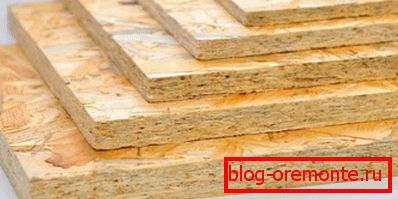

2. Sklejka wodoodporna lub OSB. Różne produkty obróbki drewna są wykorzystywane do wytwarzania ciągłych skrzyń potrzebnych do pokrycia miękkim pokryciem podłogowym (ondulina, gonty, membrany dachowe, pokrycia dachowe), ciężkich materiałów (płytki ceramiczne, łupek) lub do blokowania szczurów o minimalnym nachyleniu.

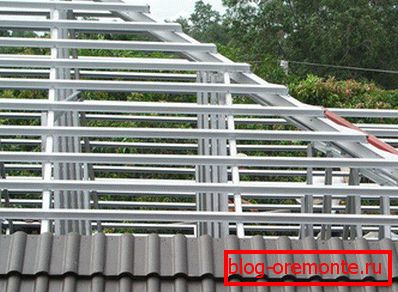

3. Profil metalowy. Kwadratowy kwadratowy profil, metalowe narożniki lub rury są używane do wykonania skrzyni dachowej o większej nośności przy stosunkowo niewielkiej masie, która jest stosowana do pokrywania dachów o dużej powierzchni. Kosztuje więcej niż drewno, ale trwa znacznie dłużej, ponieważ ma wysokie właściwości antykorozyjne.

Profesjonalni dekarze uważają za celowe utworzenie listwy z profilu metalowego, która jest droższa tylko wtedy, gdy długość pokrycia dachowego przekracza 6 metrów, a powłoka hydroizolacyjna jest ciężka.

Sposoby aranżacji

Istnieją trzy główne parametry konstrukcji podłogi, na której ma zostać wykonana instalacja dachowa: nachylenie łaty, a także przekrój jej elementów i materiał użyty do jej budowy. Jest jednak jeszcze jedna cecha, której wybór zależy od składu tortu dachowego. Urządzenie tnące może być:

• Jedna warstwa. Tornowanie jednowarstwowe składa się tylko z jednej warstwy szyn, które są ustalone na krokwiach z ustalonym krokiem podczas obliczeń. Różnica tej opcji polega na tym, że pomiędzy drewnianą ramą a pokryciem dachowym nie tworzy się szczelina, w której krąży powietrze. Dlatego ten projekt jest stosowany przy instalowaniu dachów typu "zimnego".

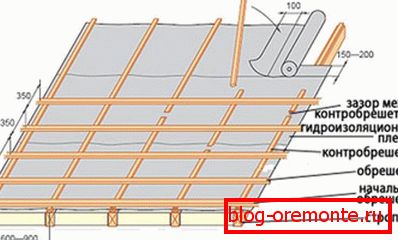

• Dual Layer. Dwuwarstwowa konstrukcja składa się z dwóch warstw szyn: przeciwskrętnej przymocowanej wzdłuż nóg krokwi i samej osłony. Takie urządzenie umożliwia tworzenie szczeliny wentylacyjnej pomiędzy drewnianymi elementami ramy i pokryciem dachowym dachu, zapobiegając ich kontaktowi z kondensatem i wilgocią atmosferyczną. Dlatego ta opcja projektowa jest stosowana podczas instalowania "ciepłego" dachu, który obejmuje izolację.

Pamiętaj, że pomiędzy klatką a krokwiami należy ułożyć folię hydroizolacyjną, która chroni ramę dachu przed kontaktem z wodą. Hydroizolacja jest cięta na paski, a następnie mocowana za pomocą zszywacza budowlanego z paskami przez kratownicę dachową. W razie potrzeby połączenia między taśmami można przykleić taśmą samoprzylepną.

Gatunek

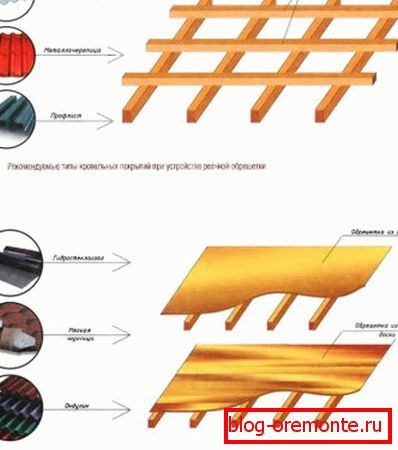

Zanim zrobisz skrzynkę na dachu własnymi rękami, musisz obliczyć całkowitą wagę tortu dachowego, biorąc pod uwagę maksymalne możliwe obciążenie śniegiem w okresie zimowym. Te obliczenia pomogą określić wymaganą nośność podłogi, a na podstawie tego współczynnika można wybrać przekrój jego elementów i odległość między nimi. Metalowe lub drewniane listwy mogą mieć następujący wygląd:

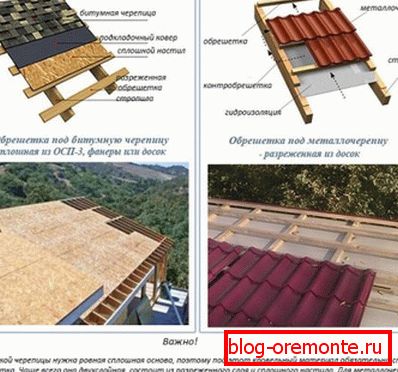

1. Solidny. Podłogi stałe są instalowane, jeżeli pokrycie dachowe stosowane do pokrywania dachu jest miękkie. Ponieważ nie jest w stanie utrzymać formy samodzielnie, wymaga solidnej podstawy z odpornej na wilgoć sklejki lub płyty OSB, odległość między arkuszami podczas układania nie powinna przekraczać 1 cm.
2. Siatka. Siatka nazywana jest kratą lub standardem, jeśli odległość między jej elementami wynosi 25-45 cm, wykonana jest z ciętych lub nieobrzynanych desek i belek i nadaje się do montażu większości pokryć dachowych, ponieważ zapewnia dobry poziom wsparcia.
3. Rzadki. Jeśli odległość między sąsiednimi łatami jest większa niż 50 cm, uważa się ją za rzadką, zwykle ze spawanego profilu metalowego, ponieważ powinna ona mieć dużą nośność. Stosując rzadką podstawę, dachy o dużej powierzchni są zachodzące na siebie, jak również, gdy instaluje się ciężkie materiały dachowe w celu zmniejszenia ciężaru konstrukcji.

Należy zauważyć, że na wygląd podłogi użytej do przymocowania pokrycia dachowego ma wpływ nie tylko materiał, z którego jest wykonany, ale także stopień poszycia. Im cięższy dach i łagodne zbocza, tym mniejsza powinna być odległość między sąsiadującymi szynami.

Kryteria wyboru

Wybór toru oparty jest na właściwych obliczeniach, biorąc pod uwagę wszystkie cechy projektu dachu. Obliczenia te pomagają znaleźć optymalny materiał do jego produkcji, wymagany przekrój i odległość między jego elementami. Na wybór projektu mają wpływ następujące kryteria:

• Kąt nachylenia dachu. Im większe nachylenie, tym mniej śniegu gromadzi się na powierzchni dachu, co oznacza mniejszy nacisk na ramę dachową, dzięki czemu możliwe jest zwiększenie nachylenia między elementami listwy.

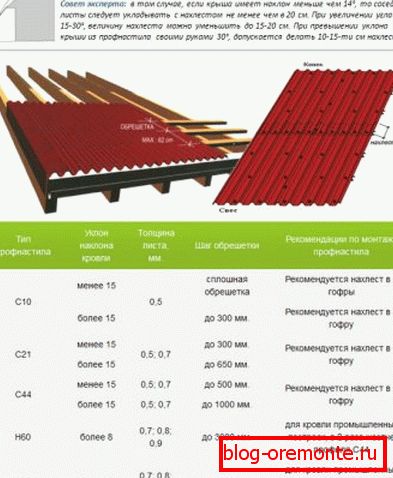

• Rodzaj pokrycia dachowego. Jeśli materiał ma sztywny kształt i nie jest zdeformowany podczas pracy, do jego instalacji używana jest rzadka lub kratowa skrzynia, ponieważ wymaga minimalnego wsparcia. Natomiast miękkie powłoki kładzione są na solidnym fundamencie.
• Warunki klimatyczne. Jeśli budowa jest wykonywana w regionie z ośnieżonymi zimami, skrzynia powinna zostać wzmocniona dodatkowymi elementami, aby mogła wytrzymać dodatkowe obciążenie podczas opadów śniegu.

Pamiętaj, że instalacja łaty jest wykonywana po montażu par krokwi, gdy ich górne krawędzie są wyrównane do poziomu budynku i znajdują się w tej samej płaszczyźnie, w przeciwnym razie dach okaże się krzywą.
