Brama klapowa do komina

Jakość ciągu kominowego jest jednym z czynników wpływających na wydajność systemu grzewczego. Sprzyja dostawie wystarczającej ilości powietrza do całkowitego spalenia paliwa i przyczynia się do szybkiego odprowadzania gazów. Brak trakcji wywołuje pogorszenie wszystkich procesów i pojawienie się odwrotnego ciągu, gdy produkty spalania wchodzą do pomieszczenia. Powoduje to niebezpieczeństwo zatrucia i pożaru. Aby regulować procesy spalin przez kanał jest zainstalowany zasuwa dla komina.

Rozwijany projekt bramy

Brama jest metalowym zaworem zainstalowanym w celu całkowitego lub częściowego zachodzenia na kanał dymowy. Jego instalacja pozwala na zmianę zanurzenia i intensywności spalania paliwa. Do produkcji części wykorzystano odporną na wysoką temperaturę stal nierdzewną. Grubość ścian wynosi 0,5-1 mm. W kominach murowanych istnieje możliwość zastosowania żeliwnego zaworu odcinającego. Ma wiele zalet: wytrzymałość, długą żywotność, odporność na atak chemiczny.

Zwróć uwagę! Główną wadą żeliwnej bramy jest znaczna waga, więc część nie jest przeznaczona do metalowych rur.

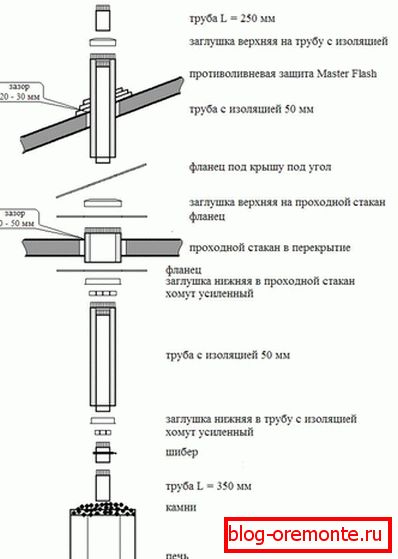

Zawór odcinający jest zaprojektowany do pracy w temperaturach do 900 ° C. Jest zainstalowany w pobliżu komory spalania na pierwszym metrze komina. Tego miejsca nie można ogrzać, aby nie zablokować zaworu. Po zakończeniu procesu spalania jest on całkowicie zamknięty, aby ciepło nie wychodziło na zewnątrz.

Specyfikacje techniczne

1. Cechą konstrukcyjną tej części jest niski współczynnik rozszerzalności i odporność na naprężenia mechaniczne.
2. Metalowa powierzchnia klapy jest wypolerowana do lustrzanego wykończenia i gładkości. Jest to konieczne, aby zapewnić płynne przejście produktów spalania.
3. W wersji standardowej zawór pokrywa do 85% powierzchni kanału kominowego. Jest to najlepszy wskaźnik do usuwania produktów spalania.
4. Wysoka przewodność cieplna metalowej bramy nie zakłóca układu wymiany ciepła.
5. Stal nierdzewna charakteryzuje się doskonałą odpornością na wilgoć i związki kwasowe.
6. Niski współczynnik rozszerzalności zasuwy ma pozytywny wpływ na osiągi. Część nie wymaga uwzględnienia zmian wymiarów przy wahaniach temperatury.

Modele Shiber

Zastosowano dwa wzory klap kominowych:

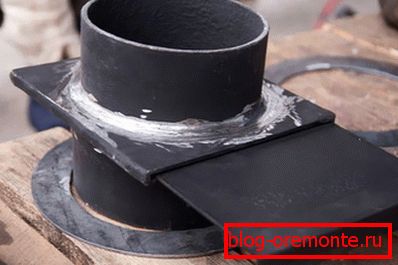

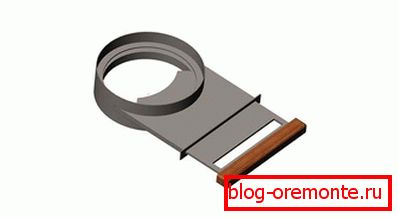

1. Chowany шибер – распространенная конструкция, представляющая собой горизонтальную пластину, перемещающуюся в специальных пазах. Часть заслонки удалена, чтобы даже при полном закрытии обеспечивалось движение газа и не нарушалась пожарная безопасность. От ее положения зависит размер дымоходного канала. Такую конструкцию несложно изготовить самостоятельно.
2. Obrotowy шибер – заслонка закрепляется на металлическом стержне и вращается вокруг своей оси. Эта конструкция называется дроссельной, она менее надежна и устанавливается, если технически невозможно использовать выдвижную модель. Регулировка пластины выполняется специальной ручкой. Такой тип шибера подходит для газовых котлов, дымоход которых нельзя герметично перекрывать. Для банных печей, протапливающихся только периодически, такая конструкция не подходит, в них устанавливают выдвижную заслонку. С его помощью нельзя частично регулировать изменение сечения дымохода, а можно закрыть или открыть его.

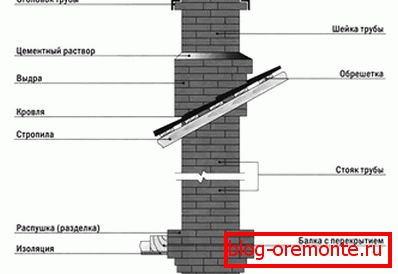

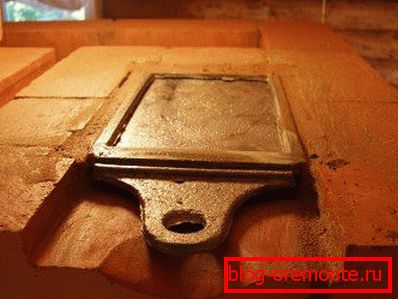

Instalowanie bramy w kominie murowanym

1. Wyłożono pierwszy rząd cegieł do komina.
2. W bocznych cegłach w drugim rzędzie rowki przecinają grubość zasuwy.
3. Otwór przelotowy jest wycięty w przedniej cegle, aby pomieścić klapkę.
4. Aby zabezpieczyć bramę nie wymaga blokad, jest ona utrzymywana w miejscu, dzięki wygodnemu dopasowaniu.

W przypadku montażu gotowa część jest wykonana z żeliwa lub stali nierdzewnej. Rowki w cegłach to szlifierki z kółkiem do kamienia. Po zainstalowaniu klapy należy sprawdzić komin, aby wyeliminować występowanie pęknięć. Jeśli zostaną wykryte szczeliny, należy je pokryć roztworem gliny szamotowej.

Inna metoda instalacji jest odpowiednia dla przepustnicy, nazywana jest rurą w rurze. Strukturę przedstawiającą fragment rury wprowadza się do komina o odpowiedniej średnicy.

Zwróć uwagę! Instalacja nie ma możliwości zamocowania, a sama część jest utrzymywana dzięki ścisłemu dopasowaniu do powierzchni kanału.

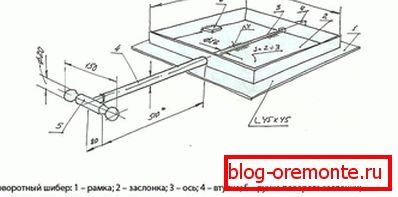

Wykonujemy obrotową bramę niezależnie

Podczas pracy komina może być konieczna wymiana bramy, a standardowa klapa nie jest odpowiednia dla tego projektu. W takim przypadku zawór jest wytwarzany niezależnie od rozmiaru rury.

Do pracy potrzebne są nożyczki do metalu, wiertła, bułgarski i spawarki.

• Od stalowych narożników o wielkości półki 35-45 mm, rama klapy jest spawana. Rozmiar części odpowiada średnicy rury.
• Otwory są wiercone w ramie, aby zamocować oś. W przypadku bramy o skręcie prostym są one ułożone w płaszczyźnie poziomej, a dla części kątowej - po przekątnej.
• Z dwóch części półcalowej rury, tuleje są spawane, aby zapewnić obrót osi.
• Zawór jest przycięty do rozmiaru ramy, materiał jest blachą stalową o grubości 2-3 mm.
• Oś jest włożona w otwory ramy, na których zamontowana będzie klapa. Druga część metalowej części stanie się gałką do regulacji.
• Płytka jest wkładana do ramy i mocowana jest na osi poprzez spawanie.
• Aby zapewnić bezpieczne użytkowanie, pomiędzy klapą a ramą powinien znajdować się odstęp 1 mm.
• Aby zapewnić unieruchomienie płyty w stanie otwartym, należy ustawić ogranicznik.

Zwróć uwagę! Wybór modelu bramy zależy od projektu komina i rodzaju systemu ogrzewania, ale jego instalacja jest wymagana. Urządzenie pozwala dostosować poziom trakcji i utrzymać system grzewczy w stanie roboczym.

Wideo

Ten film wideo dotyczy tego, jak wykonać zawór odcinający o przekroju prostokątnym:
