Budowa altany z dachem - rysunki i obliczenia

Latem, będąc w kraju, spędzamy większość czasu na świeżym powietrzu: pracujemy w ogrodzie, opalamy się, jemy, spędzamy hałaśliwe spotkania z przyjaciółmi. Aby ukryć się przed słońcem podczas upałów w południe lub chronić przed nieodpowiednim deszczem, na podwórku potrzebna jest altana. Jest to budynek, który służy jako strefa rekreacyjna, która jest zawsze gotowa do otwarcia gościnnej broni dla właścicieli i ich przyjaciół.

Centra ogrodnicze i firmy budowlane są pełne "lukratywnych" ofert, patrząc na które można by pomyśleć, że nie jest to droga przyjemność. Jednak rzeczywisty koszt niezbędnych materiałów i pracy jest znacznie niższy, a wyniku niezależnej pracy nie można porównać z gotowymi okazami. Dla tych, którzy nie mają nic przeciwko zapisywaniu i ulepszaniu swoich umiejętności w pracy z drewnem, przygotowaliśmy szczegółowe instrukcje, jak zbudować altanę z chudym dachem, który można zainstalować niezależnie lub przymocować do domu.

Wybór projektu

Kilka lat temu, w szczytowym punkcie popytu konsumentów, znajdowały się oktaedryczne altany, teraz ich miejsce zajęły prostokątne warianty, które są przymocowane do domu. Dla początkującego budowniczego taka zmiana w modnych preferencjach jest tylko dłonią - łatwiej jest złożyć konstrukcje w kształcie prostokąta lub kwadratu. Ponadto przestrzeń wewnętrzna w altance o takiej geometrii jest bardziej racjonalna, ma wystarczająco dużo miejsca, aby pomieścić komorę, zlew, stacjonarny stół i kanapę. Na korzyść prostokątnej altany baru z chudym dachem mówi:

1. Mała złożoność projektu. Każda osoba, która jest zdalnie zaznajomiona ze szkolnym kursem geometrii, będzie mogła odczytać rysunek przyszłej altany. Aby go skomponować nie wymaga specjalnej wiedzy.
2. Wszechstronność. Altanka z dachem jest umieszczona zarówno autonomicznie, czyli osobno, jak i jako przedłużenie istniejących konstrukcji. W obu przypadkach wygląda to naturalnie. Z jednej strony altanka przymocowana do domu jest chroniona przed wiatrem i deszczem przez ścianę.
3. Minimalne koszty. Taki geometryczny kształt struktury zapewnia najbardziej efektywne zużycie materiałów i pozwala na zaoszczędzenie wynagrodzenia pracowniczego. Mały kąt nachylenia dachu minimalizuje koszt pokrycia dachowego.
4. Szerokie zastosowanie. Przestronna altana może służyć jako letnia kuchnia, jadalnia, miejsce na imprezy i gry dla dzieci.

Internet na stronach tematycznych zawiera wiele gotowych projektów z kalkulacją materiałów, planów fundamentów, w tym rysunku ramowego, kąta dachu i systemu kratownic. Budowniczowie bez doświadczenia, radzimy ich użyć.

Wybór i przygotowanie materiałów

Zdecydowaliśmy się na drewno, ponieważ jest to niedrogi, ekologiczny materiał, który jest zbierany i sprzedawany niemal wszędzie w Rosji. Aby konstrukcja była ekonomiczna, wybierz projekt, biorąc pod uwagę fakt, że standardowa długość tarcicy wynosi 6 m. Po przestudiowaniu linii oszacuj, ile drewna jest potrzebne do budowy. Jeśli rozmiar struktury przekracza tę wartość, będziesz musiał kupić sztabkę o nietypowym rozmiarze, która jest znacznie droższa lub wykonać komponenty ramy. Będziesz potrzebował:

• Drewno sosnowe 100x100 mm;
• Deska nieobrzynana 40x150 mm;
• Krawędziowa deska 40x150 mm;
• Rzeka 25x25 mm;
• Ondulina lub inny materiał pokryciowy, folia hydroizolacyjna;
• Elementy złączne (gwoździe, śruby ocynkowane, narożniki);
• Wymieszać w celu przygotowania betonu, piasku, żwiru;
• Ruberoid

Ponieważ drewno jest naturalnym materiałem, który jest słabo chroniony przed szkodnikami i bakteriami, wszystkie zakupione tarcice są traktowane w kilku warstwach antyseptykiem o głębokiej penetracji, na przykład Senezh Extra.

To ważne! Jeśli planujesz zainstalować grill, piec lub piec w altanie, wszystkie elementy drewniane należy traktować środkiem ognioodpornym, aby chronić je przed ogniem, ta elementarna miara może uratować życie w przypadku pożaru.

Przygotowanie terenu budowy i położenie fundamentu

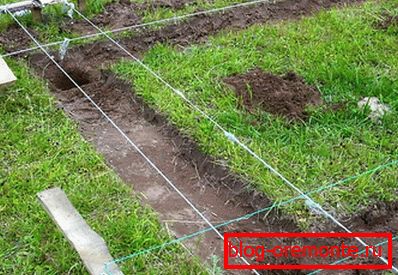

Wybierz malownicze miejsce do budowy altanki, wyczyść ją z obcych obiektów, wyrównaj ją, jeśli istnieje taka potrzeba, wykorzenić lub przeszczepić rośliny. Dobrze, jeśli dolna krawędź jednospadowego daszku na altanę znajdzie się nad krawędzią działki, ponieważ woda opadnie tam, tworząc kałużę. Po wybraniu i wyczyszczeniu miejsca należy oznaczyć je taśmą mierniczą, sznurkiem i kołkami, wskazać położenie słupów fundamentowych, na prostokątną altanę, powinny one wynosić co najmniej 6, wziąć między 1,2 a 1,5 m między podporami.

Po dokładnym obejrzeniu rysunku, zakończeniu oznaczania i sprawdzeniu jego poprawności, możesz zacząć wypełniać fundament. Możesz obliczyć wymaganą objętość betonu, znając liczbę filarów, ich głębokość i wielkość. W miejscach oznaczonych kołkami, wykopać otwory w głębokości zamarzania gleby (50-60 cm w centralnej Rosji) za pomocą wiertarki, wykonać deskowanie 25x25 cm, wysokość 20 cm z listew przycinanych. betonowa mieszanka. Bardzo ważne jest zmierzenie końca fundamentów na poziomie konstrukcji. Po wypełnieniu otworów betonem, pozostaw fundament na 3-5 dni, aby usztywnił się i zyskał siłę.

Montaż ramy altanowej

Podczas gdy fundament twardnieje, nie tracąc czasu, odznacz elementy ramy, pociąć je i przetworzyć za pomocą płaszczyzny elektrycznej. Pamiętaj, że aby ustawić kąt nachylenia dachu, przednie pionowe słupki muszą być wyższe niż tylne. Na przykład, jeśli chcesz mieć sufit o wysokości 2,3 m, to na szczycie dach powinien mieć wysokość 3 m. Gdy posadzka utwardzi się, rozpocznij montaż w następującej kolejności:

• Zdejmij szalunek z filarów i nałóż na nich hydroizolację. Aby to zrobić, wytnij kwadraty o wymiarach 30x30 cm od ruberoidu i umieść dwie warstwy na każdej podporze. Możesz pokryć głowę bitumem.
• Zamontuj dolne wykończenie ramy. W tym celu końce belki są tak traktowane, że mocowanie jest uzyskiwane zgodnie z zasadą "cierno-wpust" i jest dokręcane za pomocą metalowych wsporników.

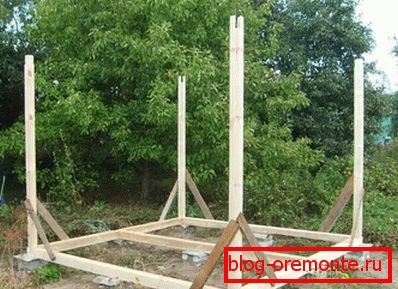

• Ustaw pionowe słupki ramy, aby ustawić kąt dachu altanki. Oni, podobnie jak filary fundacji, powinni mieć sześć. Podczas gdy nie ma górnego wiązania, wzmocnij je za pomocą tymczasowych klamer, tak aby stojaki były ustawione pionowo.

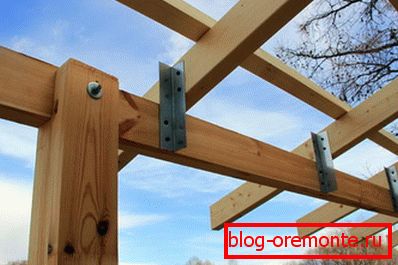

• Zdejmij wierzchołki stojaków. Jest również wykonywany jako spód. Jeśli wygodniej jest używać metalowych narożników do mocowania, używaj ich. Upewnij się, aby zachować prostokątny kształt altanki, odmierz rogi budynku.
• Zamontuj logi podłogowe z desek o rozstawie 80-100 cm Uwaga, im większa odległość między nimi, tym grubsze powinny być deski. Po wyeksponowaniu kłód przejdź na podłogę. Do tego można użyć specjalnego rowkowanego desek, jednak jego cena jest dość wysoka. Aby zaoszczędzić, połóż zwykłą deskę brzegową, przetworzoną przez samolot.



• Zamocuj balustradę drewna, mocując ją narożnikami do pionowych słupków. Jeśli rysunek projektu przewiduje podszewkę części otworów, wykonaj ją. Dekoracyjna podszewka listew z lukami wygląda bardzo imponująco: chroni i pozostawia uczucie wolnej przestrzeni ze słońca.

Po zakończeniu montażu ramy nadszedł czas na konstrukcję dachu.

Struktura dachu

Dach, składający się z jednego zbocza - dla altany to najprostsza instalacja dachu, która jednak skutecznie chroni pod nią przed opadami i tworzy przyjemny cień. Aby obliczyć kąt nachylenia, można użyć specjalnego kalkulatora konstrukcyjnego. Postępuj zgodnie z instrukcjami krok po kroku:

1. Najpierw wyciąć nogi krokwi. Ich długość powinna zawierać rezerwę dla dwóch nawisów 40-50 cm. Zrób jedną krokiew, podnieś ją i zaznacz wycięcia do mocowania do górnej ramy ramy. Będzie to wzór dla pozostałych nóg, są one wykonane zgodnie z jedną próbką.
2. Zamocuj krokwie tylne i przednie za pomocą gwoździ lub metalowych narożników do belek wykończeniowych, obserwując wybrany kąt nachylenia. Pomiędzy nimi, pociągnij za żyłkę lub sznurek, stanie się to poziomem, na którym odmierzysz i zamontujesz pozostałe nogi kratownicy.

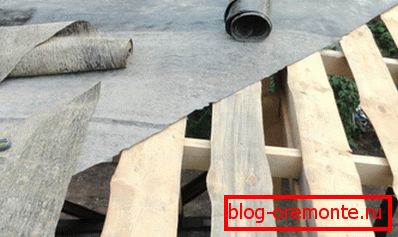

3. Rozciągnij rolkę folią hydroizolacyjną i przeciąć paski. Zabezpiecz je, nie ciągnąc, za pomocą zszywacza budowlanego na krokwiach. Nakładać na siebie paski folii o 10-15 cm Im mniejszy kąt nachylenia dachu, tym szersze powinno być zachodzenie na siebie.



4. Wyreguluj skrzynkę nieobrzynanych desek o rozstawie 20-30 cm, jeśli użyjesz onduliny jako pokrycia dachowego, do metalowej płytki, rzadziej stawiaj skrzynie.
5. Rozpocznij instalację pokrycia dachowego zgodnie z zaleceniami producenta. Użyj dostarczonego z nim sprzętu. Zwróć także uwagę na zachodzenie na siebie arkuszy 10 cm. Zwróć uwagę, że kąt nachylenia dachu określa, który materiał może pokryć.



6. Zamocuj deski wiatrowe na końcach altany z chudym dachem, wyposaż w system odpływowy.

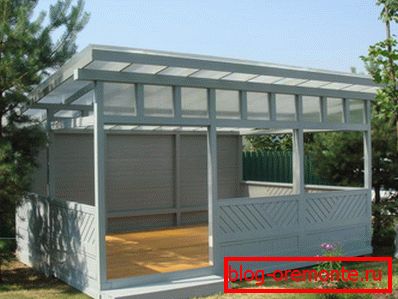

Praca jest skończona! Altana przymocowana do domu stanie się stylową dekoracją działki ogrodowej lub dziedzińca prywatnego domu. A fakt, że jest zrobiony własnymi rękami, jest powodem do chwalenia się gośćmi!
