Dach dwuspadowy sam
Budowa prywatnego domu to długotrwała działalność, ale jest tak pożądana dla większości ludzi. Ważne jest, aby nie spieszyć się i właściwie zaplanować nie tylko wnętrza, ale także zadbać o zewnętrzną atrakcyjność przyszłego mieszkania. W tym artykule opiszemy, jak prawidłowo wykonać dwuspadowy dach i przedstawić instrukcje krok po kroku dla jego konstrukcji.
Mając prostą konstrukcję (składa się z desek i belek, montowanych bez większego wysiłku fizycznego), dach ten jest znacznie częściej wybierany do domów prywatnych niż dach czterospadowy (biodrowy) lub mansardowy.
Budowa
Zanim zrobisz dwuspadowy dach, musisz zapoznać się ze wszystkimi jego elementami składowymi i zrozumieć, w jaki sposób wchodzą ze sobą w interakcje.
Ten typ dachu składa się z następujących elementów:
- koń;
- klaczki;
- stojaki;
- leżąc;
- подкосы;
- stopa krokwi;
- arbiter;
- sves;
- dokręcanie i skrzynia.
Teraz o każdym elemencie bardziej szczegółowo.

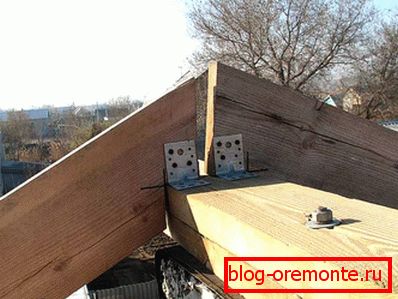

Mały koń - najwyższa pozioma część łącząca dwa zbocza dachu. Górne końce ramion krokwi są wsparte na płycie kalenicowej.
Filly - kawałek deski tworzący nawis dachu i stanowiący kontynuację krokwi. Filety są potrzebne, gdy długość nogi krokwi nie jest wystarczająca do utworzenia nawisu. Pod klaczą użyj deski mniejszej niż na krokwi. Zastosowanie klatek ułatwia instalację ogólnego projektu, ponieważ umożliwiają one zastosowanie mniejszej krokwi.
Stand - pionowy element ramy, który przenosi ładunek na sufit i część nośną ściany od grzbietu. Wykonany jest z drewna o różnych przekrojach (100x100mm i 150x150 mm)
Kłamać - poziomy pasek, na którym spoczywa regał. Jego głównym przeznaczeniem jest dystrybucja ładunku z dachu przez sufit do ścian nośnych. Zwykle stosuje się wygięcia o wymiarach 100 x 100 lub 150 x 150 mm.
Подкосы - są to przycięte części desek, zamontowane pod określonym kątem, aby przenieść ładunek ze stopki krokwi do elementów nośnych konstrukcji. Łącznie kilka głowic strutujących tworzy system zwany "farmą". Farma jest w stanie wytrzymać zwiększone obciążenie podczas długich przęseł.
Stopa krzyżakowa (krokiew) - deska lub drewno o dwóch typach przekrojów: 50x150mm i 100x150mm. Montaż dwuspadowego dachu bez tego elementu nie może być wykonany, ponieważ jest potrzebny do utworzenia konturu o kształcie trójkąta w przekroju. Głównym celem tego elementu jest równomierne przeniesienie obciążenia na konstrukcję wynikającą z pogody (grad, śnieg, wiatr), a także ciężar pokrycia dachu na mauerlat. Krok instalacji krokwi jest dobierany w zależności od rodzaju dachu i waha się od 60 do 120 cm, w związku z tym im cięższa jest powłoka, tym częściej montuje się krokwie.
Nagroda - pręt układany wzdłuż całego obwodu budynku i przymocowany do ścian nośnych za pomocą gwintowanych prętów lub osadzonych kotew. Ta uprząż jest potrzebna do przeniesienia na nią obciążenia z nóg krokwi. Często do wiązania używać kłody z drewna iglastego o przekroju kwadratowym. Standardowe rozmiary Mauerlat: od 100 x 100 mm do 150 x 150 mm.
Sves – элемент двускатной крыши, предназначен для отведения дождевой воды от строения, сохранения поверхностей от намокания. Sves по стандартам строительства должен иметь выступ от плоскости стены не менее 40 см.
Dokręcanie - integralna część konstrukcji, tworząca trójkąt wraz z krokwiami, co pozwala znacznie zwiększyć stabilność.

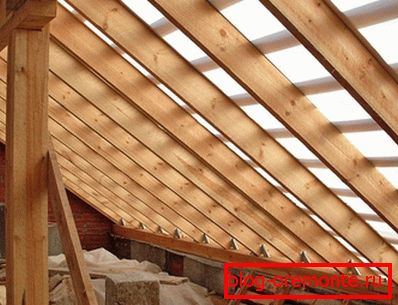

Otyłość - konstrukcja desek i prętów, przymocowanych prostopadle do nóg krokwi. Przyczynia się do równomiernego rozłożenia ciężaru dachu na budynku, a także chroni krokwie przed wpływem warunków atmosferycznych. Ponadto element ten utrzymuje całą ramę dachu w jednym spójnym systemie. Do obreshetki wykorzystano nieobrzynaną deskę, z wstępnie obnażoną korą. Pod miękkim dachem gontów bitumicznych skrzynia wykonana jest ze sklejki wodoodpornej.
Zwróć uwagę! Wszystkie elementy ramy wykonane są wyłącznie z drewna iglastego. Każdy element ramy jest wstępnie pokryty antyseptycznym środkiem zapobiegającym rozpadowi, który zapewnia długą żywotność całej konstrukcji.

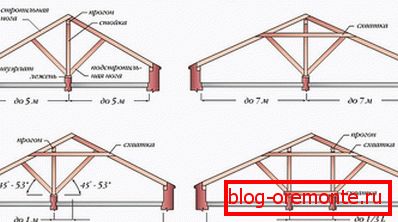

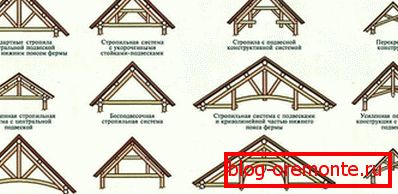

Systemy krokwi
Do budowy dwuspadowych dachów stosuje się krokwie wiszące i wiszące.
Krokwie krokwiowe - jest to projekt z belką wspierającą pośrodku. Belka jest potrzebna do przeniesienia ciężaru ściany nośnej dachu z grzbietu. Jest on wyposażony dokładnie w środku między zewnętrznymi ścianami.
Zwróć uwagę! W takim przypadku, jeżeli kolumny są używane jako wewnętrzne elementy nośne, można na przemian obracać krokwie wiszące i napowietrzane. Zawieszone krokwie są podparte kolumnami, a krokwie wiszące są instalowane między kolumnami.
Jeżeli szczelina między ścianami nie jest większa niż 10 m, i jeśli między nimi nie ma podpórki nośnej, która dzieli wewnętrzną część budynku na pół, stosuje się krokwie wiszące:
Wiszące krokwie oprzeć się na ścianach bocznych, tworząc efekt łzawiący, który negatywnie wpływa na konstrukcję nośną budynku. Aby zneutralizować łukowate działanie, nogi krokwi łączone są przez zaciągnięcia, tworząc trójkąt (najsilniejsza figura geometryczna, która nie ulega odkształceniu w różnych kierunkach obciążenia). W roli zaciągnięcia mogą działać jako belki.
Zwróć uwagę! Dokręcanie sprawia, że górna i dolna. Górna część musi znajdować się w odległości nie mniejszej niż 500 mm od grzbietu.
Etapy pracy
Po rozpatrzeniu projektu dachu dwuspadowego można przystąpić do jego natychmiastowej budowy.
Na pierwszym etapie instalacji należy wyposażyć mauerlat. Istnieją dwie opcje. Jeśli ściany Twojego budynku wykonane są z drewna lub kłód, to najwyższy pasek będzie odgrywał rolę taśmy.
W przypadku domu z cegły konieczne jest przymocowanie do ściany prętów metalowych z naciętą nicią. Będą one potrzebne do zamocowania płytki mocującej do ścian łożyska. Dzięki tym prętom montażowym są instalowane od siebie w odległości 1-1,5 m specjalnie w celu zwiększenia wytrzymałości i trwałości konstrukcji. Średnica prętów może być różna, jednak nie powinna być mniejsza niż 10 mm. Mocowanie odbywa się za pomocą nakrętek z podkładkami lub śrubami. Pomiędzy naprężaniem taśmowym a murowaniem wykonywana jest hydroizolacja (warstwa pokrycia dachowego).
Zwróć uwagę! Jeżeli ściany nośne domu wykonane są z pianobetonu, wówczas do montażu płyty mocującej należy uformować taśmę ze zbrojonego betonu (wysokość od 200 do 300 mm) nad blokami. Przed wylaniem betonu metalowe pręty są wkładane do zbrojenia.
Aby długość ramion krokwi była taka sama, belki Mauerlata umieszczone na przeciwległych ścianach nośnych muszą być ściśle równoległe do siebie.

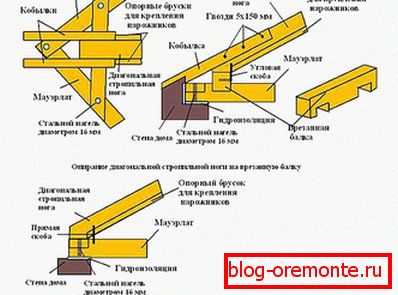

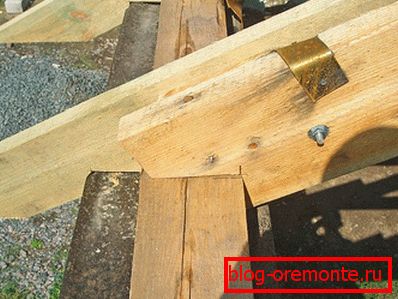

Po zakończeniu montażu taśmy, przejdź do montażu nóg krokwi. Wcześniej konieczne było za pomocą taśmy mierniczej i ołówka oznaczyć pozycję krokwi na mauerlate. Następnie powinieneś przygotować sobie krokwie. W tym celu wykonuje się cięcie na dolnym końcu krokwi, aby uzyskać lepszy chwyt. Cięcie powinno wynosić około 1/3 szerokości krokwi. Aby dokładnie obliczyć położenie cięcia i jego kąt, można użyć wstępnie przygotowanego szablonu lub rysunku.
Nachylenie dachu nie powinno być zbyt łagodne i niezbyt strome.
Zwróć uwagę! Istnieją dwa główne czynniki, które określają, którą konkretną stronniczość wybrać. Tak więc, jeśli dom jest budowany na obszarze o silnych podmuchach wiatru, nachylenie powinno wynosić około 15-20 °. To ochroni dach przed zniszczeniem pokrycia dachowego podczas złej pogody. Jeśli zdecydujesz się osiedlić w obszarze z dużą ilością opadów rocznych, zrób nachylenie 35-40 °. Zapewni to szybkie wytrącanie opadów z powłoki i przedłuży żywotność dachu.

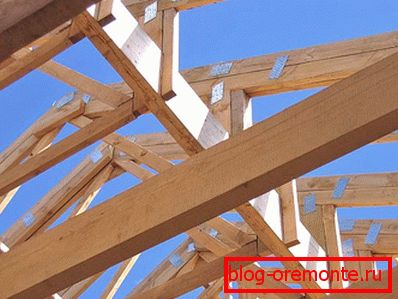

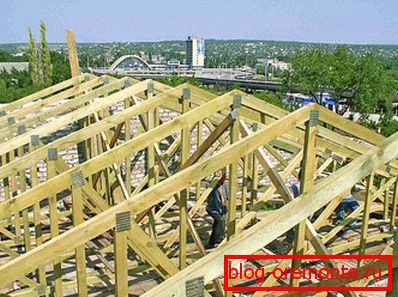

Podczas instalacji wiszących kratownic, wszystkie wiązary są montowane z góry. Są one przymocowane do siebie za pomocą metalowych podkładek lub śrub. Po zamontowaniu najpierw montowane są trójkąty skrajne kratownicy, a następnie instalowane są wszystkie pośrednie. Wszystkie krokwie powinny być mocowane za pomocą szwów, zdemontowane po pracy. W kolejnym etapie zakłada się filety, tworząc zwis dachu. Po zainstalowaniu wszystkich krokwi i klatek, paka jest przymocowana, a masywne, solidne deski są montowane na grzbiecie. System krokwi jest zmontowany i gotowy do pracy.
Podczas instalowania krokwi morskich montaż zaczyna się od zainstalowania zagłębionego łóżka, na którym zamontowane są wsporniki. Następnie montuje się grzbiety na zamontowanych wspornikach, mocno przymocowanych listwami. I dopiero po tym, krokiew jest montowany na drewnie, którego długość powinna nieznacznie przekraczać jego długość.
Po zamontowaniu systemu kratownicowego pozostaje jedynie uszyć nawis i szczyty, a następnie zamontować materiał pokrycia dachowego. W tym przypadku dach dwuspadowy można uznać za kompletny. Aby zdecydować się na tak ważny i ważny krok, zwracamy uwagę na film wideo, który pokazuje całą procedurę opisaną powyżej.
