Dach endova - schemat, urządzenie i instalacja

Im większa złożoność konstrukcji dachu, tym więcej różnych elementów zawiera. Klasyczny dach dwuspadowy składa się tylko z dwóch stoków, na styku którego tworzy się zewnętrzna krawędź - grzbiet. Wiele opcji posiadających więcej niż jeden grzbiet, oprócz zewnętrznych, tworzy wewnętrzne rogi między płaszczyznami, które nazywane są endov. Wielu niedoświadczonych budowniczych zastanawia się, co to jest dolina na dachu i jak to zrobić poprawnie. Ten artykuł powie o cechach urządzenia i instalacji tego elementu konstrukcyjnego, które wpływają na działanie całej konstrukcji.

Czym jest endova?

Endova jest elementem funkcjonalnym dachu, który powstaje na styku dwóch połaci dachowych złożonej, wielogłowicowej konstrukcji. Mówiąc najprościej, termin ten odnosi się do kąta wewnętrznego między dwoma sąsiednimi stokami. Zadaszenie końcowe ze względu na obecność tej części strukturalnej charakteryzuje się zwiększoną złożonością projektu, instalacji i eksploatacji. Uwzględniane są funkcje doliny:

1. Łączenie płaszczek. Dwie nachylone płaszczyzny połaci dachu połączone są w miejscu parowania tworząc wewnętrzny kąt zwany endovaya.

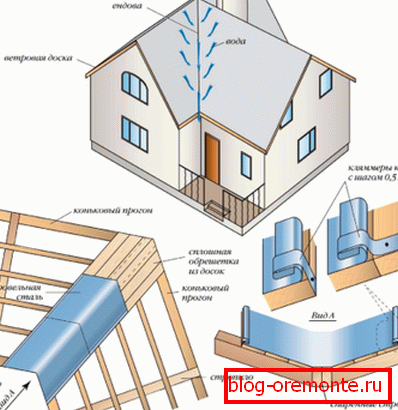

2. Zbieranie i transport wody. Endowate są wewnętrznymi narożnikami, więc woda spływa do nich ze zboczy, gromadzi się w dużym strumieniu i jest transportowana do systemu odwadniającego.
3. Akumulacja śniegu. Również miejsca, w których sąsiadują łyżwy, są miejscem akumulacji mas śnieżnych, dlatego wzrasta obciążenie systemu dachowego w tych obszarach.

Należy pamiętać, że urządzenie dachu endova powinno być wykonane zgodnie z obliczeniami obciążenia i roboczym zanurzeniem, ponieważ ten element konstrukcyjny podlega zwiększonym obciążeniom z powodu gromadzenia się śniegu i wilgoci atmosferycznej.

Gatunek

Dach wieloziarnisty to złożona struktura, która składa się z kilku stoków, nie ma jednego konia, ale także endyony. Woreczek żółciowy pomiędzy nachylonymi powierzchniami utworzonymi na ich styku jest podatnym punktem, w którym często występują wycieki, jeśli instalacja nie jest wykonana prawidłowo. Zgodnie z cechami urządzenia rozróżnia się następujące typy dolin:

• Otwórz Jest to otwarte połączenie między dwiema rampami, do których układany jest specjalny zsyp. Jest to najłatwiejsza do zainstalowania wersja urządzenia rynnowego stosowanego na dachach o niewielkim kącie nachylenia.
• Zamknięte. Ta opcja jest inna. Co to jest nachylenie pasuje ciasno razem, bez tworzenia luki. Endova typu zamkniętego nadaje się do konstrukcji dachowych o stromych zboczach.
• Splecione ze sobą Endo z przeplotem jest nazywane metodą urządzenia połączenia między dwoma powiązanymi stokami, w którym arkusze pokrycia dachowego splatają się, niezawodnie chroniąc kąt wewnętrzny przed penetracją wilgoci.

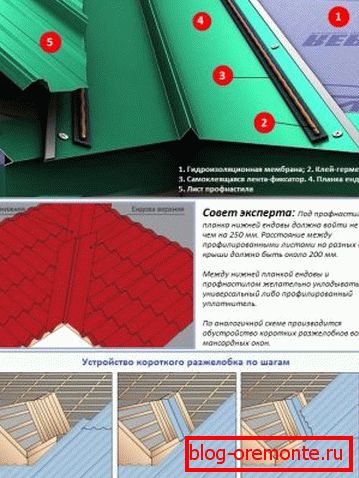

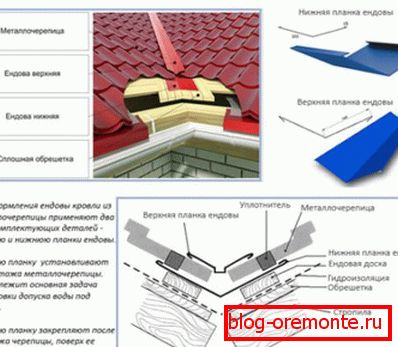

Z reguły dach z metalowego dachu lub dachu falistego składa się z kilku elementów: wzmocnionej hydroizolacji, wewnętrznego paska chroniącego złącze przed wyciekiem wilgoci atmosferycznej i części dekoracyjnej, dzięki czemu wygląd rynny staje się bardziej atrakcyjny.

Reguły urządzenia

Łączenie połaci dachowych dachu wielospadowego charakteryzuje się zwiększoną podatnością na przenikanie rozmrożonej lub deszczowej wilgoci, ponieważ trudno jest połączyć materiał hydroizolacyjny bez szczeliny. Ponadto pęcherzyk żółciowy jest poddawany zwiększonym obciążeniom, które występują, gdy masa śniegu gromadzi się w okresie zimowym. Dlatego dach końcowy musi być skonstruowany zgodnie z następującymi wymogami:

1. W miejscu łączenia poszczególnych części konstrukcji wielotarczowej konieczne jest wzmocnienie skrzyni. Solidne deskowanie z deski pomaga w bardziej równomiernym rozkładzie ciężaru pokrycia dachowego i ładunku, który spada na dach, gdy spadnie śnieg.
2. Zsuwnia żółciowa dachu wielobitowego wymaga wzmocnienia hydroizolacji. Aby zabezpieczyć dolinę przed wyciekiem wody podczas prysznica lub stopieniem pokrywy śnieżnej, konieczne jest wyposażenie jej w dodatkową hydroizolację, w tym celu zostanie wyposażony w specjalny wodoodporny dywan.

Zanim wykonasz endovę na dachu, musisz dokładnie rozważyć jej konstrukcję, aby podczas pracy nie powodowała wycieków. Podczas tworzenia projektu ważne jest prawidłowe obliczenie obciążenia, któremu zostanie ono poddane. Na przykład płytka ceramiczna ma znacznie większą masę niż tektura falista, dlatego wymaga dodatkowej osłony wzmacniającej.

Wymagania dotyczące materiałów i komponentów

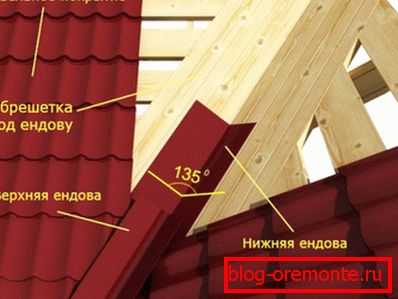

Endova jest również nazywany specjalnym prętem do wyposażenia wewnętrznych narożników między stokami dachu. Dla każdego materiału pokrycia dachowego stosowane są specjalne elementy chroniące fazę przed penetracją wilgoci. Fundusze na blachodachówki, dachówki ze stali i blachy są narożnikami, a elementy wykończeniowe do płytek przypominają rynny półkoliste. Najważniejsze jest to, że materiał, z którego są wykonane, spełnia następujące wymagania:

• Dodatkowe elementy powinny być dobrane zgodnie z pokryciem dachowym, które pokrywa dach.
• Materiał, z którego wykonane są dodatkowe elementy musi być wysoce odporny na wilgoć, aby chronić szczelinę między pokryciem dachowym przed przenikaniem wilgoci.
• Dodatkowe elementy stosowane do wyposażenia skosu powinny mieć wysoką wytrzymałość mechaniczną i długą żywotność.

Interesujące jest to, że zanim producenci nie wyprodukowali specjalnych dodatkowych elementów do wyposażenia rynny, dlatego twórcy wykorzystali różne improwizowane środki i pozostałości pokrycia dachowego do tych celów. Teraz wyprodukowano niezawodne i estetyczne wykończenie, odpowiednie do każdego koloru i rodzaju powłoki.

Technologia instalacji

Wielu niedoświadczonych dekarzy nie wie, jak zrobić endovę, aby uniknąć przecieków podczas eksploatacji dachu. W rzeczywistości jest to dość prosty proces technologiczny, który jest przeprowadzany w procesie układania pokrycia dachowego. Instalacja endova odbywa się za pomocą śrubokrętu, wkrętów samogwintujących, nożyc metalowych, folii hydroizolacyjnej, uszczelniacza i specjalnego paska. Instalacja jest następująca:

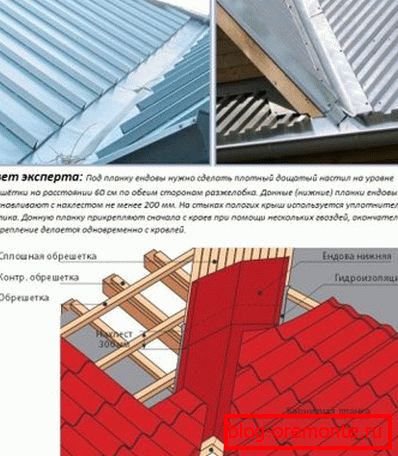

1. Po pierwsze, w miejscu, w którym zamontowano dach, schemat montażu listwy jest wzmocniony dodatkowymi elementami. Optymalne będzie zamontowanie w tym obszarze ciągłej kratki o krawędziach o wymiarach 40 x 150 mm.
2. Nad ciągłymi skrzyniami można zamontować hydroizolację. Aby zagwarantować niezawodną ochronę wykładziny wykładzinowej przed wyciekiem, materiał układa się w kilku warstwach.
3. Następnie, na wierzchu hydroizolacji za pomocą śrubokręta i ocynkowanych śrub samogwintujących do skrzyni jest przymocowany do wewnętrznego ściegu uchwytu.
4. Po ułożeniu pokrycia dachowego, szczelinę, w której łączą się rampy, obficie pokryć szczeliwem, a następnie zamknąć dekoracyjnym narożnikiem, zamocowanym za pomocą śrub dachowych ze specjalnymi podkładkami.

Należy wziąć pod uwagę, że tylko dach końcowy, zamontowany zgodnie z technologią, niezawodnie chroni przed opadami, a także nie ulega deformacji przy rosnącym obciążeniu.
