Dach hip - konstrukcja kratownicowa

Czasami dach z podwójnym spadkiem wygląda nudno i niszczy harmonię stylu architektonicznego, więc projektanci muszą wymyślić coś bardziej oryginalnego. Jedna z tych opcji z "twist" - typ namiotu dachowego. Elegancki symetryczny wzór z jednej strony wydaje się prosty, ale jednocześnie uderzający w swą egzotyczność, nawiązując do estetyki wschodniej lub północnej jurty.

Mistrzom dachów zaleca się porzucenie samodzielnej konstrukcji dachu czterospadowego, jeśli nie ma się pewności co do wysokiego poziomu umiejętności budowania i doświadczenia. Najłatwiej jest powierzyć prace projektowe i instalację profesjonalistom. Nic nie przeszkodzi ci jednak w zrozumieniu struktury dachu i systemu kratownic w celu oceny możliwości samodzielnego budowania.

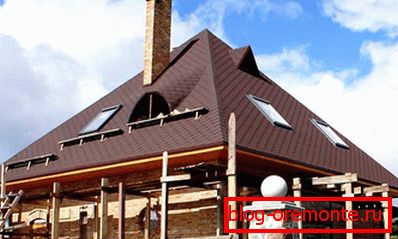

Dom z dachem czterospadowym

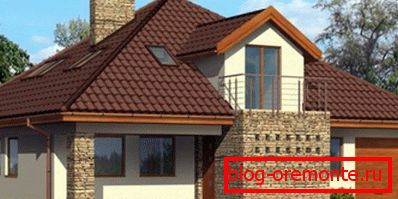

Dom z dachem czterospadowym

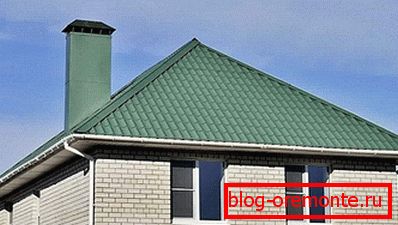

Dom z dachem czterospadowym

Funkcje konstrukcyjne

Dach hip, którego konstrukcja może składać się z czterech lub więcej stoków, w wersji klasycznej jest uważany za rodzaj chetyrehskatnoy. Liczba stoków zależy od geometrycznego kształtu podstawy dachu. Jeśli zachodzą na strukturę w kształcie kwadratu, będą cztery, a jeśli są okrągłe, to może być pięć do sześciu lub nawet więcej, głównym warunkiem jest to, że mają one taki sam kształt i rozmiar.

Konstrukcja dachu hip

Konstrukcja dachu czterospadowego składa się z następujących części:

  • Węzeł grzbietowy, punkt połączenia wszystkich nóg kratownic dachu biodrowego, tworzący jego szczyt, szczyt.
  • Trójkątne zbocza wsparte na krokwiach i tworzące powierzchnię dachu. Niezależnie od tego, ile nachyleń ma dach czterospadowy, ich kąt nachylenia wynosi od 20 do 50 stopni.
  • Zwis, wystająca część dachu, która chroni ścianę przed deszczem i wiatrem. Aby nawis skutecznie spełniał swoje funkcje, jego długość musi wynosić co najmniej 40-50 cm, a długie dolne części nóg krokwi lub klocków tworzą nawis.
  • Pokrycie dachowe, materiał, z którym system dachowy dachu czterospadowego jest zamknięty, tworząc jego powierzchnię. Chroni budynek przed przenikaniem do śniegu, deszczu i zimna. Metalowe pokrycia dachowe, tektura falista, ondulina, shinglas, papa, łupek są stosowane jako pokrycia dachowe.

    Hip dachowe ciasto

  • System kratownicy, elementy ramy dachu hip, które przenoszą i rozkładają jego ciężar na ściany nośne i fundament, zapobiegając deformacji, osiadaniu i zapadnięciu się.
  • Systemy odwadniające, zestaw elementów, które pomagają nadmiarowi wilgoci opuścić powierzchnię dachu hip w kanalizacji deszczowej. Składa się z lejów doprowadzających wodę, rynien i pionowych rur.

Dach hip zbudowany jest w oparciu o zasadę symetrii. Dlatego maksymalna harmonia może zostać osiągnięta, gdy jako podstawę stosuje się okrągłą lub kwadratową strukturę. W przypadku prostokątnego domu można również zbudować czterospadowy dach, ale jest to o wiele trudniejsze niż w przypadku budowy czterospadowego dachu.

Korzyści

Dach hip jest dość skomplikowany w projektowaniu i czasochłonny do zainstalowania, ale patrząc na okoliczne domy, widać, że jest bardzo popularny. Projektanci wykorzystują projekt do budowy czterospadowego dachu, aby wyjaśnić jego zalety:

  1. Doskonałe właściwości aerodynamiczne, które pozwalają dachowi biodrowemu wytrzymać podmuchy podskórne, a nawet huraganowe, bez obawy przed oderwaniem materiału pokrycia dachowego i upadkiem poddasza.
  2. Konstrukcja dachu hip z jego stromymi zboczami pozwala zapomnieć o tak nieprzyjemnym, rutynowym wydarzeniu, jak czyszczenie dachu przed śniegiem.
  3. Daszek biodrowy pozostawia możliwość aranżacji przestronnego, mieszkalnego poddasza. Jednak ze względu na brak szczytów, będziesz musiał zainstalować drogie świetliki, które są montowane bezpośrednio na rampie.
  4. Oryginalny projekt wyróżnia domy czterospadowym dachem czterospadowym z rzędów podobnych projektów z dwustronnym trójkątnym dachem.

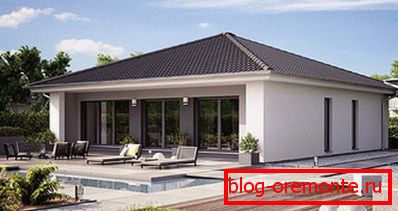

Dom z dachem czterospadowym

Daszek biodrowy od wewnątrz

System kratownicy urządzeń

Dach dachowy krokwiowy - rama, na której stoi, jego fundament. W zależności od sposobu mocowania krokwi istnieje wersja wisząca i nylonowa. Wiszące krokwie oparte są na dwóch punktach - węzeł mauerlat i grzbiet, a listwy mają dodatkowe wsparcie na stojaku pionowym, który jest zainstalowany na wewnętrznej ścianie nośnej. Wybór typu dachu kratownicowego zależy od układu i powierzchni domu.Doświadczeni projektanci dachów nie zalecają stosowania systemów ściennych, jeśli nachylenie stoków przekracza 40 stopni.

Dach dachowy krokwiowy

Składa się z następujących elementów:

  • Mauerlata. Podczas budowy dachu czterospadowego mauerlat z drewna o grubości 150 x 150 mm lub więcej układa się na ścianie, podstawie każdego stoku. Oznacza to, że jeśli dach jest czterostronny, potrzebujesz czterech trwałych, niezawodnych belek poddanych działaniu środka ognioodpornego i antyseptycznego. Mauerlat służy jako podpora do mocowania krokwi i rozłożenia ciężaru konstrukcji dachu wokół obwodu ścian nośnych. Nawiasem mówiąc, na wewnętrznych przegrodach związanych z ukośnym systemem kratownicowym montuje się również belkę nośną, tylko nazywa się ją podłogą.
  • Węzeł Ridge. Punkt, w którym spotykają się górne części nóg krokwi, nazywa się koniem morskim. Namiot dachowy oznacza połączenie grzbietowe w postaci węzła, a nie linię, jak biodro lub dvukhskatnye.

    Urządzenie z węzłem Ridge

  • Ukośne (nakosny) krokwie. Odrywają się od węzłowego grzbietu w czterech kierunkach do rogów mauerlat, tworząc żebra ramp. Długość nakosny nóg krokwi bardziej niż zwykle, więc ich grubość musi wytrzymać zwiększone obciążenia.
  • Narożniki. Elementy te są charakterystyczną cechą dachu czterospadowego, mają różne długości, wzrastając w miarę zbliżania się do środkowej nogi. Narodezhniki naprawiają jedną stronę na krokwiach, a drugą na mauerlat.Doświadczeni dekarze podkreślają, że w żadnym przypadku nie należy układać planistów na regały i węzłowy grzbiet, co łamie sztywność konstrukcji!

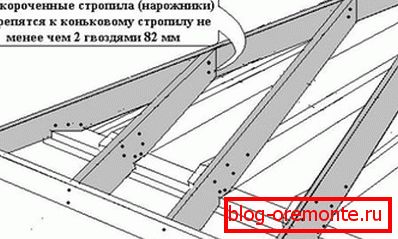

    Montaż zbijaków

  • Krokwie środkowe. Najdłuższa noga, znajdująca się pośrodku między dwoma nacięciami, to wszystko, co pozostało ze zwykłych krokwi, które są stosowane w dachu hip hip.
  • Stojaki. Pionowo zainstalowane pręty służące jako podpora dla węzłów kalenicowych lub krokwi. Wykorzystują dach czterospadowy z układem kratownicowym.
  • Dokręcanie i śruby, poziome poprzeczki między parami dachów, wygaszanie obciążenia rozrywającego ściany domu. Im wyższe jest dokręcenie, tym grubszy musi być pręt.
  • Rozpórki, podpórki, zainstalowane pod kątem 45 stopni do nóg krokwi. Są one niezbędne, aby zmniejszyć ugięcie krokwi na masę własnej wagi.

    Artykulacja nóg krokwi

  • Skrzynie. Toczenie jest podstawą pokrycia dachowego. Zadaszenia miękkie i walcowane wymagają wyposażenia ciągłej powłoki odpornej na wilgoć płyty ze sklejki, a do blach i płytek metalowych wystarczająca jest krata.

System krokwi może być wykonany z metalu lub drewna. Drewno jest tańsze, łatwiejsze do obróbki, ale wymaga obróbki wstępnej środkiem antyseptycznym, ognioodpornym, aby chronić go przed gniciem i ogniem.

Niuanse projektu

Budowa dachu czterospadowego rozpoczyna się od obliczenia i stworzenia roboczego zanurzenia. Pomagają w tym nie tylko architekci, ale także specjalne programy komputerowe. Obliczają kąt nachylenia zboczy, wysokość węzłówki, przekrój elementów ramy.

  1. Pierwszym krokiem jest określenie nachylenia łyżwy, na podstawie danych z klimatologii budynku. Przy pomocy specjalnych map dowiadują się, która z ośmiu stref obciążenia śniegiem i wiatrem jest na placu budowy, a jaki jest zalecany kąt. Następnie należy wybrać pokrycie dachu, a następnie upewnić się, że można go zamontować na zboczach o takim kącie. Z reguły materiały walcowane są stosowane na dachach płaskich i modułowych, blacharskich na bardziej stromych.

    Projektowany dach namiotu dachowego

  2. Ponadto, aby utworzyć projekt, konieczne jest obliczenie wysokości połączenia grzbietowego. W trakcie obliczeń uwzględniają kąt nachylenia zboczy, pożądaną wysokość sufitu na poddaszu. Konwencjonalnie dach jest podzielony na pół i jest cięty jako trójkąt o dwóch znanych kątach i boku równym szerokości domu. Następnie wysokość grzbietu jest obliczana przy użyciu wzorów trygonometrycznych.

    Rysunek dachu hip

  3. Nie da się tego obyć bez obliczenia całkowitego ładunku na systemie krokwi, który składa się z tymczasowych wartości (masy śniegu i obsługujących dach osoby) i stałej (ciężar tortu dachowego, rzeczywistej ramy i podłogi). Ten parametr w centralnej Rosji osiąga do 380 kg na metr, zgodnie z tym, wybrana jest grubość krokwi, płyta siłownika, dokręcenie i filary.

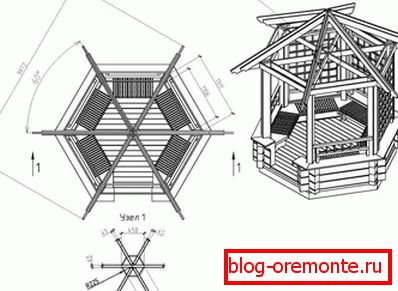

Projektowany dach czterospadowy do altan

Dach typu biodrowego przyczynia się do racjonalnej dystrybucji ciepła w domu, chroni przed deszczem, zapobiega tworzeniu się pokrywy śnieżnej, a także nadaje się do altanki ażurowej, monumentalnej szanowanej chaty!
