Dach mansardowy systemu dachowego - montaż krokwi i

Jak mówią doświadczeni budowniczowie, strych może być wyposażony w dom, będzie dach. Rodzaj dachu wpływa na to, jak bardzo ten środek zwiększy powierzchnię użytkową, bez względu na to, czy wygodnie będzie korzystać z tego pomieszczenia i jaka będzie złożoność pracy. Typowe typy dachów do aranżacji zadaszenia mieszkalnego uważane są za szczytowe i połamane zbocza.

System kratownic dachu mansardowego jest zaprojektowany w taki sposób, aby zwolnić przestrzeń w środku, gdzie wysokość sufitu osiąga dopuszczalną wysokość, umieszczając większość elementów nośnych na krawędziach. W tym artykule dowiesz się, z czego wykonana jest rama dachu, jak wybrać najlepszą opcję projektową i poprawnie przeprowadzić instalację.

Rodzaje systemów dachowych

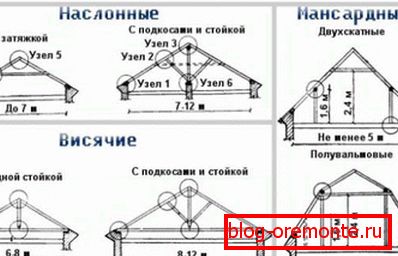

Rozpoczynając projektowanie systemu kratownicowego na dach mansardowy, należy zwrócić uwagę na układ domu. Na podstawie typów podpór wybierz odpowiednią wersję urządzenia:

1. Oburzające Ten typ ramy kratowej nadaje się do domów, w których ściana działowa przebiega w środku. Następnie ciężar konstrukcji dachu rozkłada się między nią a zewnętrznymi ścianami konstrukcji. Jest to uciążliwy i racjonalny sposób organizowania szkieletu, ale jest odpowiedni, jeśli odległość między zewnętrznymi ścianami a wewnętrznym wspornikiem nie przekracza 7 m.
2. Wiszące. Ten typ jest wtedy używany, kod wewnątrz nie ma żadnych przegród łożyskowych ani kolumn, które są używane do przeniesienia ciężaru dachu na nie. Wiszące krokwie oparte są na dźwigarze mauerlat i kalenicy. Dla dachów o powierzchni do 50 metrów kwadratowych. m, przy małej wadze dachu stosuje się najprostszą konfigurację, składającą się z krokwi i poziomych zaciągnięć. Aby zablokować konstrukcję o dużych rozmiarach, konstrukcja ta jest wzmocniona stojakami, walkami i rozpórkami. Elementy te zwiększają stabilność dachu, ale "jedzą" użyteczną przestrzeń strychu. Dopuszczalna odległość między ścianami budynku dla wiszących kratownic wynosi 14 m.
3. Połączone. Mieszany typ systemu kratownicowego stosuje się, gdy kolumny nośne są instalowane w domu, a nie w środkowej części przegrody łożyskowej. Okazuje się, że część krokwi można ułożyć na kolumnach, a reszta może być zamontowana jako wisząca. Metoda ta jest często stosowana do budowy dachów mansardowych, ponieważ pozwala na użycie mniejszych elementów pomocniczych, zmniejszając obciążenie fundamentu i nie zaśmiecając zadaszenia.

Należy pamiętać, że urządzenie poddasze musi być zaplanowane na etapie tworzenia projektu, ponieważ rodzaj, waga i projekt systemu kratownic są niezbędne do obliczenia fundamentu. Jeśli decyzja o budowie dachu mansardowego pojawiła się na ostatnim etapie budowy, konieczne jest ponowne obliczenie masy domu, biorąc pod uwagę nowe dane, w celu sprawdzenia, czy fundament wytrzymał dodatkowy ładunek, szczególnie jeśli przekrój miał złożoną glebę i niewielką odległość między powierzchnią a wodami gruntowymi.

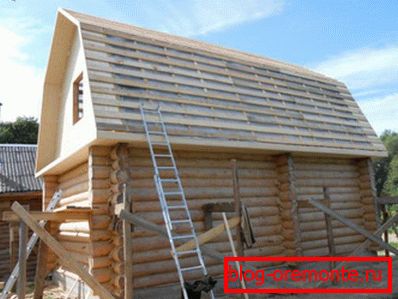

Obliczanie elementów systemu kratownic

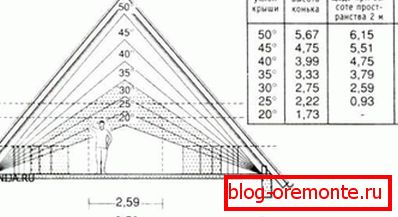

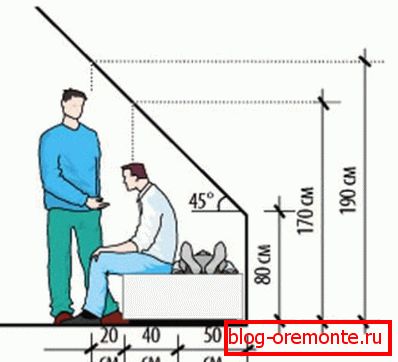

Zgodnie ze standardami budowlanymi pokój nazywany jest mieszkalnym, jeśli wysokość od podłogi do kalenicy wynosi co najmniej 2,5 m, a źródła światła naturalnego to okna. Dlatego główny parametr dachu mansardowego, który jest konieczny do obliczenia - kąt nachylenia jego zboczy. Połów jest taki, że jeśli położysz mały stok, wysokość sufitu na poddaszu będzie niższa niż dozwolona przez reguły. A jeśli zrobisz zadaszone rampy, dach będzie bardzo ciężki, drogi i niestabilny. Dlatego stosuje się zepsuty typ dachu, którego zbocza zmieniają nachylenie, jego górne krokwie mają kąt ostry 30 stopni, a dolne - 60 stopni.

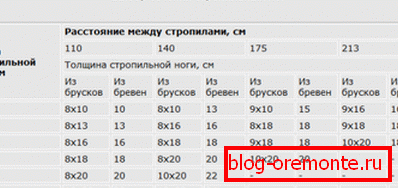

Ważnym etapem projektowania dachu mansardowego jest obliczenie przekroju poprzecznego elementów systemu kratownicowego. Najprostszym sposobem ustalenia jest zalecany rozmiar w tabeli referencyjnej z obliczonymi wartościami, które uwzględniają długość, odległość między sąsiednimi elementami, rodzaj i jakość materiału. Jeśli jednak dach ma nietypowy rozmiar, konieczne jest wykonanie obliczeń na podstawie obliczenia całkowitego obciążenia ciężaru dachu, który spada na system dachu. W schemacie obliczeniowym uwzględniono również obciążenia tymczasowe w postaci masy śniegu, które znajdują odzwierciedlenie w współczynniku klimatycznym, charakteryzującym charakter pogody na placu budowy.

Aby stworzyć system kratownicowy, stosuje się drewno, ale nie jest to zalecane we wszystkich przypadkach, ponieważ krokwie mogą poradzić sobie z obciążeniem, konieczne jest zwiększenie przekroju zastosowanego tarcicy, co dodatkowo zwiększa ciężar konstrukcji. Aby wyjść z tej zamkniętej pętli, musisz porzucić drzewo na rzecz krokwi o większej sile metalu.

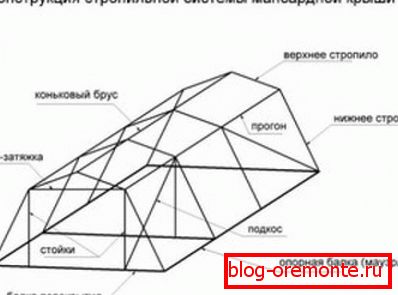

Budowa kratownicy

Elementy ramy kratownicy dachowej nie różnią się od konstrukcji innych rodzajów dwuspadowych dachów. Obejmuje:

• Mauerlat Podstawa dachu, rodzaj fundamentu, który przejmuje ciężar dachu i rozkłada się na obwodzie ścian nośnych. Wykonany jest z drewna o wymiarach 150x150 mm lub grubszego. Montaż mauerlat odbywa się za pomocą śrub kotwiących lub kołków zamontowanych w pasie z betonu zbrojonego. Pomiędzy powierzchnią ściany a belką ułożyć warstwę hydroizolacyjną lub przerobić ją za pomocą bitumicznego mastyksu. Bardzo ważnym punktem elementów złącznych jest obliczenie położenia prętów, odległość między nimi dobierana jest tak, aby nie spadać pod nogi krokwi.

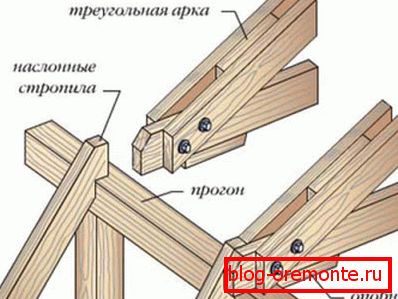

• Rafters. Są to elementy systemu kratownic, które tworzą nachylenie dachu. Wierzchołek krokwi jest przymocowany do pręta grzbietu, a spód - na mauerlat lub podstawce, jeśli mówimy o górnych krokwiach zepsutego dachu. Nogi wykonane są z desek 50 x 150 mm lub 100 x 150 mm. Odległość między nimi nazywa się podziałką, waha się od 50 do 120 cm, w zależności od ciężaru pokrycia dachowego. Wstawienie i przekrój nóg kratownicy opisuje schemat systemu kratownicowego, ułatwiając instalację.
• Rack Stojaki wspierają kalenicę lub, co jest częstsze w konstrukcji dachów mansardowych, środkową część nóg krokwi. Stojaki wykonane są z drewna, którego przekrój pokrywa się z rozmiarem płyty zasilającej. Są one umieszczane na belkach podłogowych, więc odległość między stojakami odpowiada ich krokowi.
• Strut Przyjmuje się nazywać rozpórkami element podtrzymujący nogi krokwi, o układzie kątowym. Głównym zadaniem rozpórki jest zmniejszenie ugięcia krokwi pod ciężarem własnego ciężaru.
• Dokręcanie. Dokręcanie jest wykonane z wytrzymałych płyt sekcyjnych, odpowiadających rozmiarom krokwi. Jest on zamocowany poziomo, łącząc parę nóg kratownicy u góry lub u dołu. Im mniejsza odległość między zaciągnięciem a grzbietem, tym grubszy powinien być ten element, ponieważ obciążenie na nim jest większe. Zainstalowanie zaciągnięcia usuwa obciążenie pękające, które działa na krokwiach.

W większości przypadków elementy systemu kratownicowego wykonane są z wysokiej jakości drewna. Aby uniknąć odkształcenia podczas pracy, należy je osuszyć do wilgotności 15-18%, poddać impregnacji antyseptycznej o głębokiej penetracji i ognioodporności, jeśli planuje się usunięcie komina na dach.

Kolejność montażu

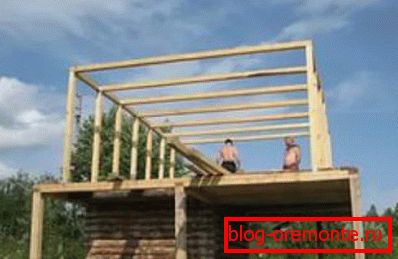

Montaż systemu kratownicowego najlepiej wykonywać przy pomocy doświadczonego mistrza, ponieważ nawet podnoszenie ciężkich, długich prętów jest problematyczne. Nie zaleca się instalowania w deszczu i śniegu, ponieważ wilgotność drewna podczas pracy wzrośnie. Zwykle proces budowania wygląda następująco:

1. Pierwszym krokiem jest zainstalowanie wiązki mocy na górnej ściance. Nawiasem mówiąc, funkcje tego elementu w budynkach z bali i kłód są wykonywane przez górne korony, wzmocnione nawiasami.
2. Kolejnym etapem instalacji jest instalacja belek stropowych. Są one przymocowane do płyty zasilającej lub występów w ścianie. Istnieją dwie metody układania belek podłogowych - z lub bez usuwania. Jeśli zakładki są montowane w pierwszy sposób, to są one wyjmowane poza obwód domu, aby utworzyć zwis, tak aby odległość między końcem belki a ścianą wynosiła 50-100 cm.
3. Stwórz pionową zębatkę, określając środek belki stropowej i odchodząc od niej w równych odstępach. Odległość między stojakami odpowiada szerokości poddasza.
4. Na stojaku z metalowymi narożnikami zamocuj zacisk. Okazuje się, że każda para stojaków tworzy strukturę w postaci litery p.
5. Zainstalować dolne elementy kratownicy, mocując na stojaku za pomocą gwoździ lub śrub. Dla mauerlat, krokwie są montowane za pomocą suwaka, ruchomego uchwytu, który kompensuje zmianę wielkości prętów podczas skurczu.
6. Przymocuj górne krokwie, łącząc górne części każdej pary z metalową podszewką lub prętem.
7. Membranę hydroizolacyjną kładzie się na krokwiach i mocuje za pomocą zszywacza. Przypnij na górze skrzynek. Schemat listwy dobierany jest dla używanego materiału pokrycia dachowego, dla typów miękkich używa się litych, a dla profilowanych - kratowych.

Niezawodność systemu kratownic dachu poddasza zależy przede wszystkim od poprawności obliczeń, dlatego jeśli nie jesteś pewien swoich umiejętności technicznych, lepiej jest użyć typowego projektu stworzonego przez profesjonalnego architekta.
