Dach z zawiasami zrób to sam - system konstrukcji i dachu

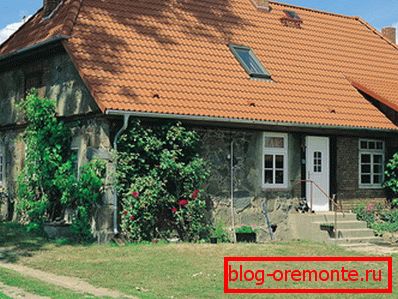

Wybierając projekt budowy prywatnego domu, biorą pod uwagę nie tylko praktyczną stronę zagadnienia, ale także aspekt estetyczny, ponieważ stanie się on "twarzą" strony. Najczęściej przyszli właściciele domów wybierają, jak to mówią, swoimi sercami, podejmując decyzje w zależności od tego, co uważają za atrakcyjne, a co nie. Być może właśnie dlatego oryginalny, niezwykły dach półzawieszany stał się tak popularny.

Odpowiadając na życzenia klientów, architekci i projektanci tworzą coraz więcej projektów z częściowo złożonym dachem, który jest również nazywany holenderskim. Mając duże doświadczenie w budownictwie indywidualnym, tłumaczą swój wybór nie tylko estetyką, ale także wysoką funkcjonalnością, którą docenią mieszkańcy regionów o surowym, wietrznym klimacie. Na jakich warunkach zdecydować się na taki projekt i jak jest proces jego budowy własnymi rękami czytać w specjalnie przygotowanym materiale.

Funkcje konstrukcyjne

Konstrukcji dachu półzawieszanego nie można nazwać prostym ani w projekcie, ani w montażu własnymi rękami, ponieważ jest to koktajl pozytywnych właściwości prostego dachu dwuspadowego i czterospadowego, czterospadowego. Jeśli mówimy o wyglądzie, to w formie frontonów przypomina trapezoidalny kształt, który tworzą elementy bioder, odcinający wierzchołek trójkąta. Ze względu na swoją strukturę, dwuspadowy dach dwuspadowy ma kilka zalet:

1. Opływowy kształt. Ze względu na brak ostrych zakrętów, częściowo złożony dach ma doskonałą odporność na obciążenie wiatrem, co jest znaczącym plusem w regionach o stałym silnym wietrze, podczas budowania na otwartych przestrzeniach, w regionach górskich.
2. Racjonalne wykorzystanie przestrzeni poddasza. Rama dachu na pół zawiasach pozwala na wyposażenie przestronnego pomieszczenia gospodarczego na sezonowe przechowywanie rzeczy lub nawet salonu, nie gorszego niż komfort pierwszego piętra.
3. Wysoka zmienność. Zmieniając kąt nachylenia zboczy, architekci tworzą unikalnie zaprojektowane dachy dostosowane do warunków niemal każdego regionu naszego kraju.
4. Oryginalny wygląd. Gdzie dominują głównie trójkątne dvukhskatnye, dach poluvalmovaya na ich tle wygląda jak nowe słowo w budownictwie prywatnym.

Możliwe trudności

Zainteresowanie budową pół-galonowego dachu własnymi rękami jest bardzo godne pochwały, ale musisz zrozumieć, że jest to tylko dla profesjonalnych dekarzy. Możesz wziąć w nim udział osobiście, możesz zrobić to sam, jeśli pracujesz pod kierunkiem doświadczonego mistrza, który sporządzi rysunek. Podczas przygotowywania i instalacji mogą wystąpić następujące trudności:

• Duże zużycie materiałów budowlanych. Ze względu na złożoną geometrię stoków, obciążonych elementami biodrowymi, do kratownic będzie potrzebne więcej pokrycia dachowego i drewna, co wpłynie na koszt pracy.
• Wysoki poziom złożoności pracy. Wiele dodatkowych wspierających elementów konstrukcyjnych, krawędzi, endov sprawia, że ​​instalacja jest trudna dla pracowników o niskich kwalifikacjach. Oszczędzanie pieniędzy na zatrudnienie profesjonalnego zespołu nie zakończy się sukcesem. Rozpoczęcie pracy będzie wymagało obliczeń i rysunków.
• Wielka waga. Złożona rama dachu, która obejmuje masywny system dachowy i dużą powierzchnię pokrycia dachowego, wymaga wzmocnionego fundamentu, który może wytrzymać takie obciążenia.

Niemniej jednak zapewniamy, że uzyskane informacje na temat pół-hilowanego dachu dwuspadowego będą przydatne. Po przeczytaniu tego artykułu można łatwo "odczytać" rysunki, dowiedzieć się, jak powinien przebiegać proces instalacji, a także pokazać mistrzom wiedzę na temat warunków.

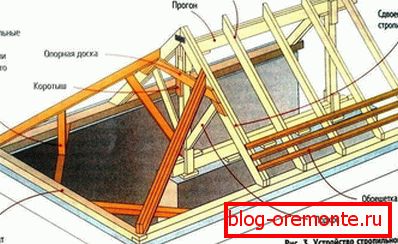

System dachowy krokwi

Jak już wspomniano, kratownica dachowa z biodrami jest trudna do złożenia własnymi rękami, zawiera zarówno elementy, które są w dwuspadowym dachu i nowe. Charakteryzuje się następującym schematem:

• Mauerlat Jest to kwadratowa belka nośna, która służy jako podstawa do nachyleń dachu. Rozkłada wagę dachu nad górną powierzchnią ściany nośnej i przenosi ją na fundament. W przeciwieństwie do dachu dvuhskatnoy, w hip mauerlat ustawić nie na dwie partycje, ale na cztery. Wyposażają również koniec szczytów, które niosą ładunek z elementów biodrowych.
• Stojaki. Pionowe podpory z drewna, wspierające nogi krokwi lub rolkę, eliminujące ugięcie pod własnym ciężarem. Stojaki montuje się na podłodze lub zaciska, w zależności od rodzaju systemu kratownic.
• Leżąc Jest to zasadniczo ten sam mauerlat, zainstalowany na wewnętrznej ścianie nośnej. Na nim ustanawiają dreny i rozpórki.
• Biegnij grzbietem. Pasek, na którym łączą się zwykłe krokwie krokwi, najwyższy punkt, szczyt dachu.
• Pochyłe krokwie. Stopa krzyżulca po przekątnej, która odchodzi od grzbietu do narożnika budynku. Są dłuższe niż szeregowe i muszą wytrzymać duży ładunek, ponieważ są obsługiwane przez kobiety. Dlatego do ich produkcji podwoić przekrój drewna lub zapiąć dwie deski stosowane do zwykłych krokwi.
• Zwyczajne krokwie. Krokwie z desek 100х150 mm, z jednej strony wsparte na dźwigarze kalenicy, a drugie na mauerlat ułożone na zewnętrznych ścianach nośnych. Są one montowane w rzędzie o rozstawie 60-120 cm, w zależności od szerokości izolacji, i wyglądają dokładnie tak, jak dach trójkątny z podwójnym spadkiem.
• Pół-nogi Skrócone krokwie, górna część przymocowana do przekątnej i dół - do płytki mocowej.
• Filly. Konstrukcja wykonana jest z desek mniejszych niż nogi kratowe odcinka, które służą do utworzenia zwisu dachowego i gzymsu chroniącego ściany przed opadami atmosferycznymi i wiatrem.

Rodzaje systemów dachowych

W zależności od układu przyszłej konstrukcji, system krokwi może się znacznie różnić. Istnieją dwa rodzaje:

• Wiszące. Taki system oznacza brak przegród łożyskowych wewnątrz ramy domu, który może być wykorzystany jako podpora. W związku z tym krokwie oparte są tylko na dźwigarze kalenicy i mauerlat, jakby opadające między nimi. Ponieważ długie, masywne nogi częściowo zawiasowego dachu znacznie wybrzuszają ściany domu, do systemu kratownicowego wprowadzanych jest wiele dodatkowych elementów: dokręcanie, belki, rozpórki, headstocks.



• Oburzające Stosuje się go, gdy ściana nośna znajduje się wewnątrz budynku (jedna lub więcej) i może być używana jako dodatkowe podparcie dla krokwi. Obciążenie rozrywające ramy krokwiowej jest znacznie mniejsze niż wisi. Dlatego elementy ważące nie są wymagane. Nawet przy minimalnym zestawie elementów wspierających system będzie stabilny i stabilny.

Zaleca się, aby rzemieślnicy dachowe stosowali system kratownic fornirowanych, aby wykonać to samodzielnie, jeśli to możliwe. Tak więc konstrukcja dachu jest bardziej odporna na obciążenia zewnętrzne, jest więcej miejsca na aranżację poddasza.

Kolejność montażu

Konstrukcja półdupkowego dachu jest złożonym, żmudnym procesem, któremu można zaufać tylko profesjonalistom. Montują dach w następującej kolejności:

1. Połóż materiał na ścianach zewnętrznych i szczytowych, na których spoczywają krokwie, połóż łóżko na wewnętrznej przegrodzie podtrzymującej. Jeśli mówimy o drewnianym domu, przymocuj elektryczną płytkę i łóżko za pomocą metalowych wsporników, śrub kotwiących. Jeżeli dom zbudowany jest z cegły lub betonu, wówczas na górnej krawędzi ścian budowany jest jastrych - wzmocniony betonem pas, w który osadzone są kołki. Materiał dachowy układany jest w kilku warstwach jako uszczelnienie pomiędzy prętem nośnym a ścianą. Odległość między słupkami jest obliczana w taki sposób, aby nie pokrywały się z punktami mocowania nóg krokwi, ale są umieszczone między nimi. Należy pamiętać, że ważne jest, aby nie przesadzić z liczbą dziur w mauerlate, ponieważ każda z nich zmniejsza swoją siłę.

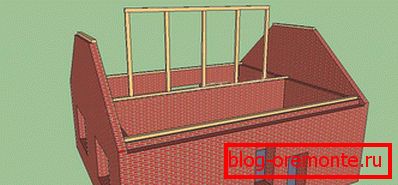

2. Pionowe stojaki montuje się na górnej wewnętrznej ścianie nośnej, łącząc je od góry ze wspornikiem kalenicowym. Głównym kryterium jakości instalacji jest ścisłe przestrzeganie pionowości. Kąt pomiędzy każdym pionowym a leżącym jest mierzony kilka razy, przy użyciu tymczasowych podpór do mocowania.

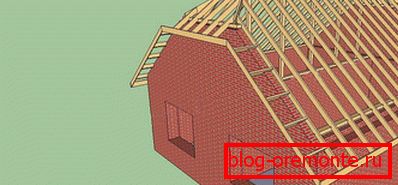

3. Zainstalować zwykłe nogi kratownicy, obserwując krok 60 lub 120 cm Długość krokwi uwzględnia dwa nawisy, które muszą wynosić co najmniej 40-50 cm.

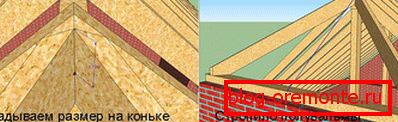

4. Montowane ukośnie ścięte nogi kratowe: w górnej części są przybijane na gwoździe, aw dolnej części mocowane są na metalowych narożnikach.



5. Połóż kobiety, wykonując w dolnej części picie pod płytką mocy. Ich długość powinna również zawierać margines na zwis. Do pochyłych krokwi mocujemy nóg do krokwi.

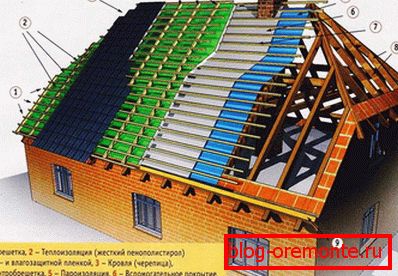

6. Zainstalować klapy okapów, deski wiatrowe, mocowania pod rynną spustową. Wykonaj hydroizolację, skrzynię, która zapewnia schemat podłóg wybranego pokrycia dachowego.



7. Pokrycie dachowe jest układane i układane w zakładkę 10-15 cm między arkuszami lub pasami. Zakończ system drenażowy.

Po zakończeniu prac plenerowych przejdź do wnętrza. Za to. Aby wykorzystać pokój na poddaszu jako żywy, półgumowany dach musi być ocieplony, jego rama jest pokryta materiałem dekoracyjnym. Po zakończeniu prac będziesz musiał tylko regularnie sprawdzać dach, monitorować jego stan, wykonywać naprawę zapobiegawczą własnymi rękami.
