Dachowy system dachowy - urządzenie i instalacja

Odpowiednio skonstruowany i zmontowany zgodnie z technologią, dach służy jako bariera zapobiegająca przedostawaniu się zimnego powietrza i wilgoci do domu. Z zewnątrz, gołym okiem, widzimy tylko niewielką część konstrukcji - pokrycie dachu. Ale rama dachowa, która jest najważniejszym komponentem, spełnia podstawowe funkcje podparcia i przyjmuje wpływ obciążeń wiatrem i śniegiem.

Aby nie odkształcić się w wyniku działania, konieczne jest prawidłowe obliczenie wymiaru przekroju jego elementów i określenie odległości między nimi, biorąc pod uwagę ciężar pokrycia dachowego, nachylenie i warunki klimatyczne. W tym artykule dowiesz się, jaki jest system krokwi dachu dwuspadowego domu, z czego składa się, jak jest on zaprojektowany i zmontowany własnymi rękami.

Czym jest system kratownic?

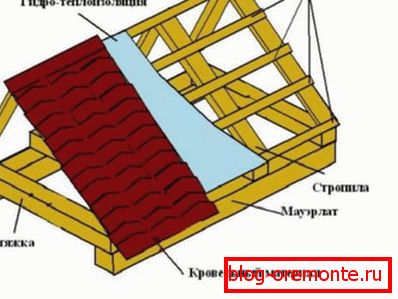

System krokwi dla dwuspadowego dachu domu to system połączonych ze sobą elementów nośnych, które razem tworzą szkielet konstrukcji. Wykonany jest z drewna lub metalu zgodnie z obliczeniami obciążeń, które będą miały wpływ na ich działanie. Ramy dachowe dachu spełniają następujące funkcje:

1. Daje stokom niezbędne nachylenie. Tradycyjna forma w kształcie równobocznego prostokąta spadzistego dachu jest przymocowana do ramy krokwi, która tworzy nachylenie między podstawą dachu a jego grzbietem. Kątowa powierzchnia umożliwia swobodne przesuwanie się śniegu i wody z rampy.
2. Rozkłada obciążenie na masę tortu dachowego. Masa pokrycia dachowego, biorąc pod uwagę obciążenie śniegiem, może osiągnąć nawet 500 kg / m2, dlatego dach o podwójnym spadku jest narażony na duże obciążenia, szczególnie w okresie zimowym. Krokwie dachu dwuspadowego rozkładają równomiernie ciężar leżący na nich, a następnie przenoszą ładunek na ściany nośne i fundament domu.
3. Służy jako podstawa do mocowania izolacji termicznej i pokrycia dachowego. Dachowa rama dachu służy jako rodzaj szkieletu konstrukcji, wokół której zbudowane jest jego "ciało". Izolacja termiczna powinna być zainstalowana pomiędzy nogami krokwi, a pokrycie dachu jest przymocowane na listwie, która chroni przed przenikaniem wilgoci.

Zwróć uwagę, że konstrukcja systemu kratownicowego z pochyłym dachem jest dość skomplikowana pod względem projektowania i montażu, szczególnie w przypadku, gdy mistrz nie ma doświadczenia. W końcu, aby wytrzymać duże obciążenia, konieczne jest prawidłowe obliczenie odcinka krokwi i stopnia krokwi, biorąc pod uwagę nachylenie i długość stoków, zastosowany materiał pokrycia dachowego, a także wykonać rysunek, na którym należy złożyć.

Gatunek

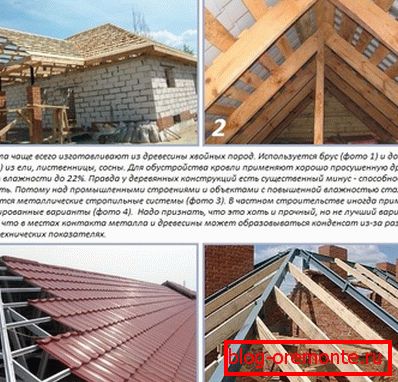

Systemy krokwi różnią się wieloma czynnikami, ich skład zależy od układu domu drewnianego lub murowanego, całkowitej masy tortu dachowego, materiału, z którego wykonana jest rama, oraz rodzaju pokrycia dachowego. Ważną cechą tego projektu jest jego nośność, która określa, ile ciężaru mogą wytrzymać bez deformacji. Charakterystyczne cechy wyróżniają następujące typy systemów dachowych:

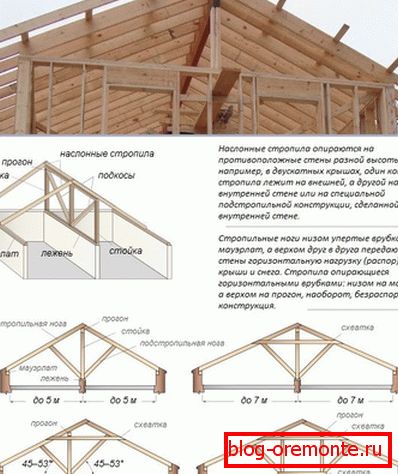

• Наклонная. Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат. Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны.Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса. Nogi krokwi наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наклонная стропильная система позволяет перекрывать дома шириной до 14 метров.

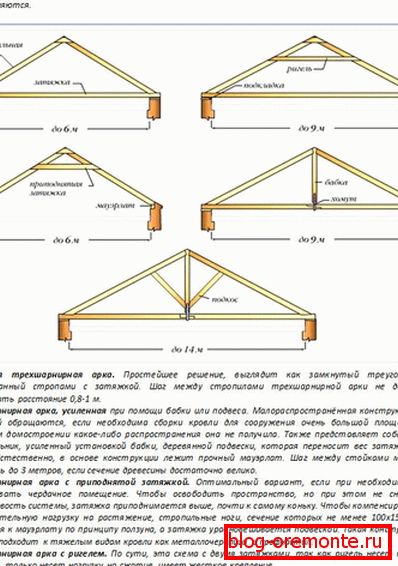

• Wiszące. System wiszącej kratownicy wyróżnia się tym, że jej krokwie są podparte jedynie dolnym końcem belki żelaznej zamontowanej na zewnętrznych ścianach nośnych. Górna część konstrukcji dachowej i nie opiera się na tym, jak to zostało wisi w powietrzu, z powodu których istnieją 2 typy obciążenia gięcie i rozpychających. Wyginając się zależnie od tego, elementy układu na ściance zewnętrznej jest tak duża, że ​​musi być kompensowane przez kilka belek poprzecznych i sznureczek, który powstaje na skutek wiązanie pary kratownicowe pomiędzy soboy.Ustroystvo dwuspadowy krokwi zawieszania składa trójkątnych dachowych, tworzą sztywną, które nie są poddawane stresowi . Uważa się, że złożoność schematu montażu krokwi wiszących jest znacznie większa. System dwuspadowy dach kratownicowy własnymi rękami montowany jest łatwo, jeśli prawidłowo obliczyć krokwie krok, czyli odległości między krokwiami i wielkości ich części.

To ważne! Przesuwna rama dachowa to kolejny rodzaj ramy, który wyróżnia się tym, że nogi kratownicy są montowane na płycie mocującej, nie używając sztywnego mocowania, ale za pomocą mobilnego wspornika. Przesuwne mocowanie umożliwia dachowi zmianę wymiarów w trakcie kurczenia się drewnianego domu w zakresie rezerwy mocy.

Skład

Urządzeniem dwuspadowym systemu dachowego dowolnego z tych typów jest zestaw elementów pomocniczych i podpierających. Równomiernie rozkładają masę pokosu dachowego, a także kompensują występujące pomiędzy nimi obciążenia rozrywające i zginające.

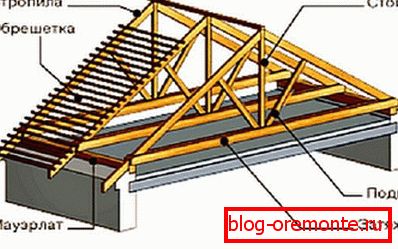

Przekrój, długość i krok krokwi określa się za pomocą obliczeń inżynierskich, biorąc pod uwagę masę pokrycia dachowego, warunki klimatyczne w rejonie budowy, a także nachylenie konstrukcji. Konstrukcja kratownicy z dwuspadowym dachem składa się zazwyczaj z następujących elementów:

1. Nagroda. Drewno Mauerlat ustawione na zewnętrznych ścianach domu, które są podtrzymywane przez rampy dachowe. Służy do zmiękczenia nacisku na podporach i równomiernego rozłożenia obciążenia na wadze tortu dachowego. Wykonany jest z wytrzymałego drewna o przekroju 150 x 150 mm lub 200 x 200 mm i mocowany jest do górnego pasa ścian za pomocą śrub kotwiących lub długich metalowych kołków.
2. Kłamać. Jest to analogowy wskaźnik mocy, tylko jest on zainstalowany na wewnętrznych ścianach nośnych, a na nim konieczne jest odsłonięcie pionowego oporu do montażu dźwigara kalenicowego.
3. Nogi krokwi. Termin ten oznacza elementy ramy, które są wykonane z płyt o przekroju poprzecznym 150-40 mm i ustawione pod kątem do podstawy dachu, tworzących kąt nachylenia zbocza. Jak określić odległość między krokwiami, ich długość i grubość określa się za pomocą obliczeń, biorąc pod uwagę łączne obciążenia, którym są poddawane podczas pracy.
4. Dokręcanie. Dokręcanie nazywa się belkami, które są umieszczone poziomo i łączą nogi jednej pary kratownicy ze sobą w celu zmniejszenia obciążenia niszczącego na zewnętrznych ścianach konstrukcji. Śruba to zestaw zaciągnięć pod samym grzbietem konstrukcji.
5. Stojaki. Stojak nazywany jest pionowym prętem, umieszczonym na kłodzie w celu podtrzymania dźwigara kalenicowego. Określenie odległości między słupkami jest proste, ponieważ powtarza krok krokwi.
6. Подкосы. Ukośne stojaki podtrzymujące nogi krokwi w środkowej lub dolnej części, zapobiegające ich ugięciu, nazywane są aparatami ortodontycznymi.

Należy pamiętać, że w celu ustalenia prawidłowego rozmieszczenia elementów systemu kratownicy można obliczyć jedynie tymczasowe i trwałe obciążenia, którym będą poddane podczas pracy. Obliczenie całkowitej masy kostki dachowej pomaga określić prawidłową odległość między krokwiami, aby obliczyć ich długość i wymaganą grubość.

Obliczanie

Obliczenia systemu dachu dachu dwuspadowego opierają się na fakcie, że w wymiarze czołowym ma on kształt trójkąta równobocznego, którego boki można łatwo obliczyć za pomocą prostych wzorów trygonometrycznych. Te proste obliczenia pomagają określić optymalną odległość między krokwiami, ich grubość i długość. Obliczenia projektowe wykonywane są w następującej kolejności:

• Określić projekt i nachylenie dachu. Istnieją różne sposoby wyboru rodzaju i stronniczości konstrukcji dachu. Ten parametr zależy od warunków klimatycznych i charakterystyki eksploatacyjnej wybranego pokrycia dachowego.

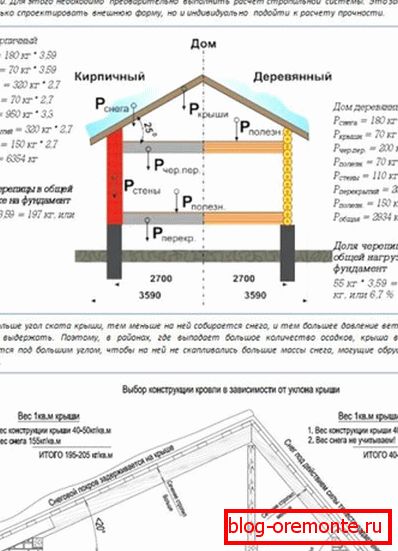

• Określ całkowite obciążenie struktury. W tym celu należy dodać stałe obciążenia (ciężar pokrycia dachowego, ciężar ramy, izolację termiczną i podłogi) z tymczasowymi obciążeniami (obciążenie śniegiem, obciążenie wiatrem), pomnożyć przez współczynnik korekcyjny uwzględniający nachylenie zboczy, a następnie dodać do tej liczby 10-15% do rama miała pewien margines bezpieczeństwa.
• Oblicz długość nóżek kratownicy. Aby to zrobić, użyj twierdzenia Pitagorasa, ponieważ więźba dachowa jest trójkątem równobocznym. Okazuje się, że kwadrat długości nogi kratownicy jest równy sumie kwadratów wysokości krwi i połowy długości fundamentu. Wiedząc, jak obliczyć długość krokwi, można obliczyć wysokość grzbietu.

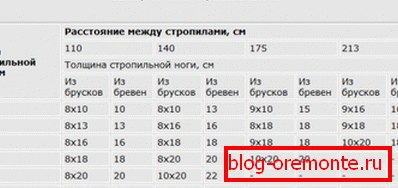

• Określ przekrój elementów. Optymalny przekrój elementów wybiera się zgodnie z tabelami zgodnie z długością nóg krokwi i odległością między nimi. Im więcej tych wskaźników, tym grubszy powinien być krokiew.

Pamiętaj, że zanim obliczysz krokwie na dachu, musisz zdecydować o podstawowych parametrach projektu. W szczególności należy dokładnie znać wysokość kalenicy i nachylenie dachu, a także wymiary pomieszczenia, które ma być pokryte. Wynikiem obliczenia elementów dachu powinien być szczegółowy schemat układu kratownicowego, odzwierciedlający ich wymiary i kąty między nimi.

Technologia montażu

Przed zainstalowaniem ramy dachowej konieczne jest obliczenie parametrów jej elementów, na podstawie obliczeń całkowitego obciążenia konstrukcji, a także stworzenie szczegółowego rysunku odzwierciedlającego jego wyniki.

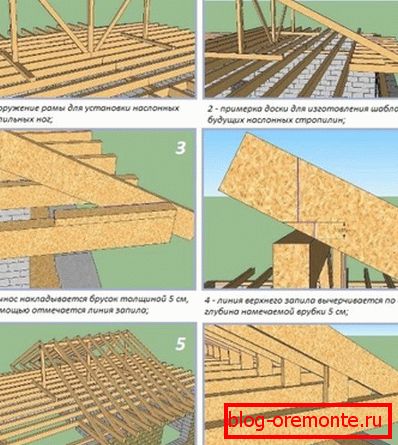

Mając przed szkieletem, znacznie łatwiej jest zainstalować system kratownicowy w wysokiej jakości sposób. Technologia składania konstrukcji implikuje następującą sekwencję:

1. Najpierw na górnym pasie zewnętrznych ścian, na których będą wsparte zbocza, połóż mauerlat, a na wewnętrznych ściankach, jeśli system jest nylonowy, montują pokład. Elementy te muszą być trwale przymocowane za pomocą śrub kotwiących lub kołków.
2. Następnie wykonaj krokwie montażowe. Są one mocowane za pomocą gwoździ do mauerlat, a także połączone ze sobą za pomocą metalowej podszewki. Należy pamiętać, że w krokwiach upili się pod belką główną, a nie odwrotnie. Najpierw instalowane są krokwi, które znajdują się na krawędzi, aby ustawić poziom, na którym pozostałe pary będą wyrównane.
3. Po zamontowaniu krokwi należy umieścić pomocnicze elementy wspierające je - rozpórki, zaciski, bójki. Aby pewniej przymocować śrubę, jej koniec jest wykonany z występem na połowie grubości belki i obszywania go do krokwi, mocując go za pomocą gwoździ w kilku miejscach.
4. Na wierzchu nóg krokwi przymocuj skrzynię, która jest przymocowanym materiałem dachowym. Materiał i podziałkę łaty należy dobierać zgodnie z charakterystyką pokrycia dachowego i nachyleniem dachu.

Pamiętaj, że dobrze zaprojektowany i dobrze skonstruowany system kratownicy jest gwarancją trwałości, niezawodności i trwałości dachu dwuspadowego. Dlatego nie zaniedbuj pomocy profesjonalnych dekarzy i projektantów w tworzeniu projektu konstrukcji dachu dla Twojego domu.
